直插式双列直插封装TTL逻辑芯片结构

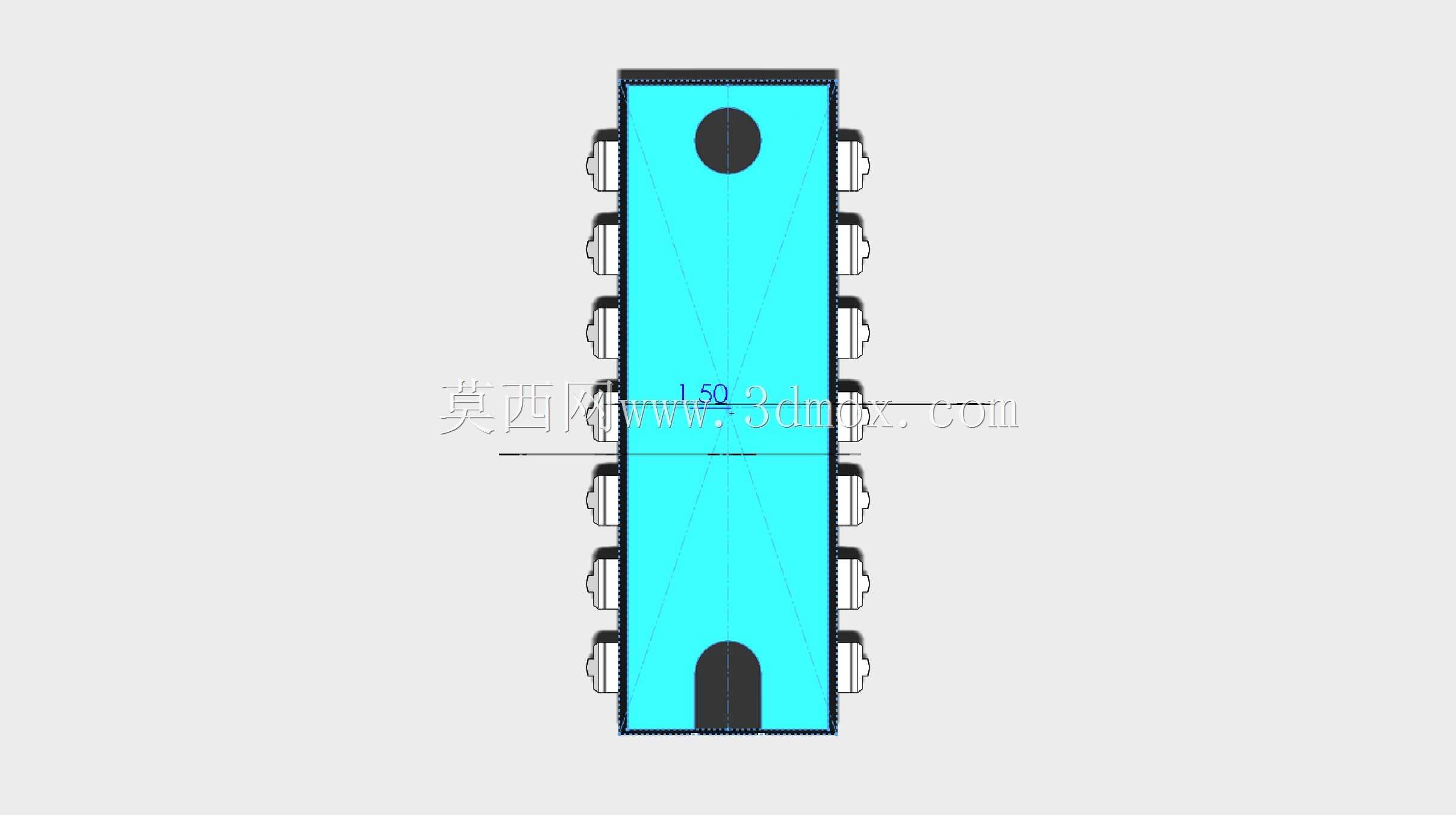

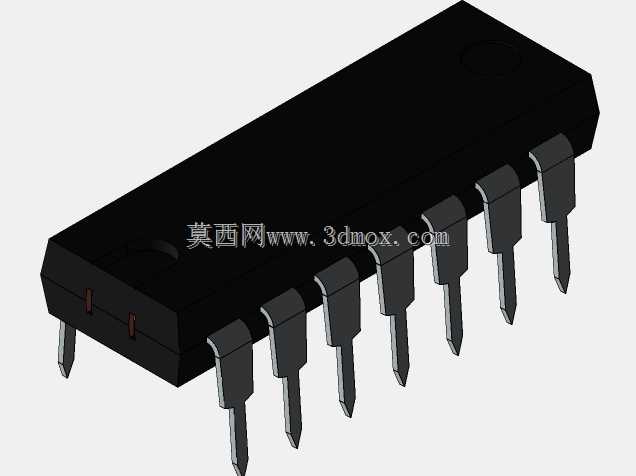

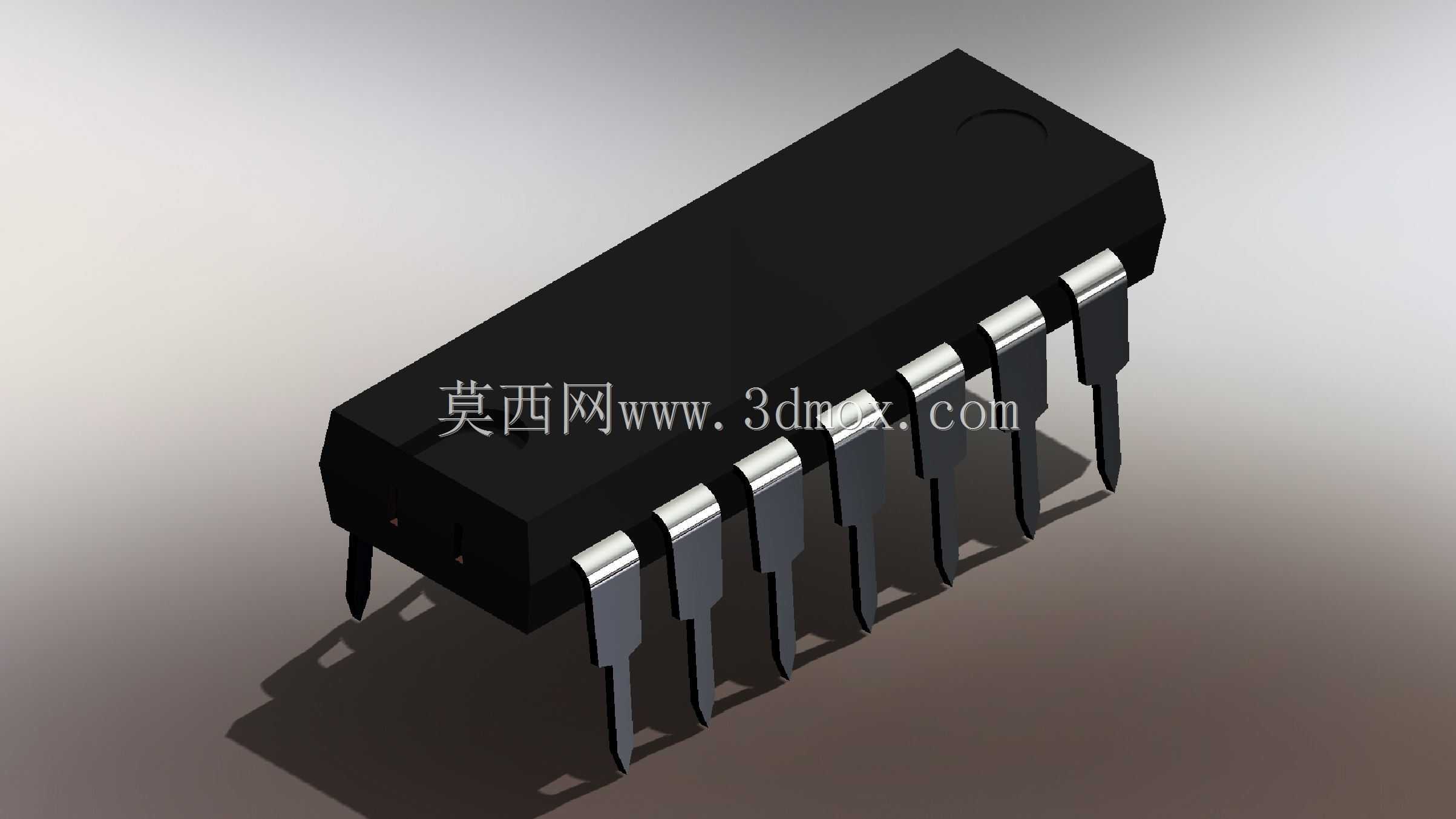

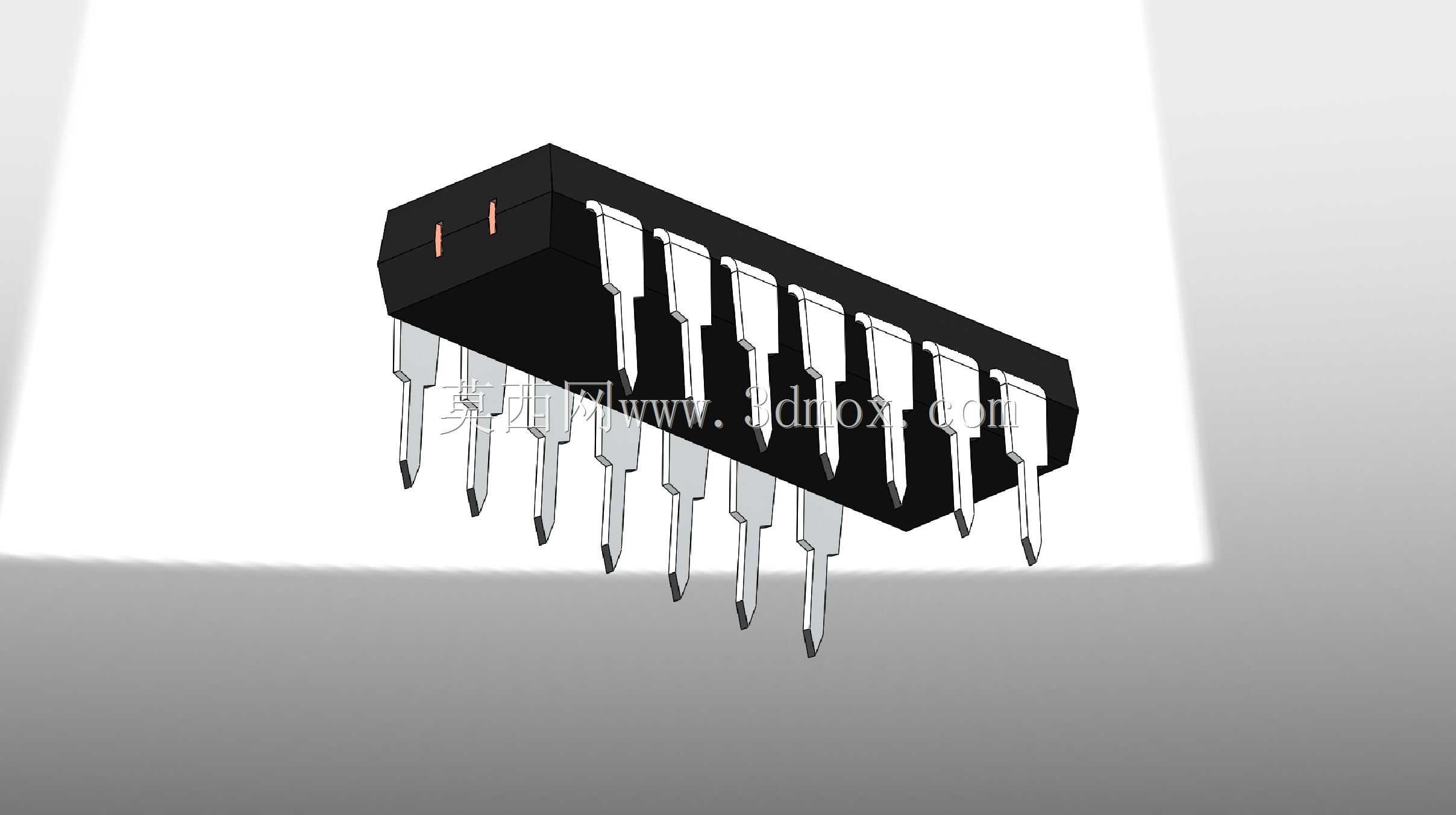

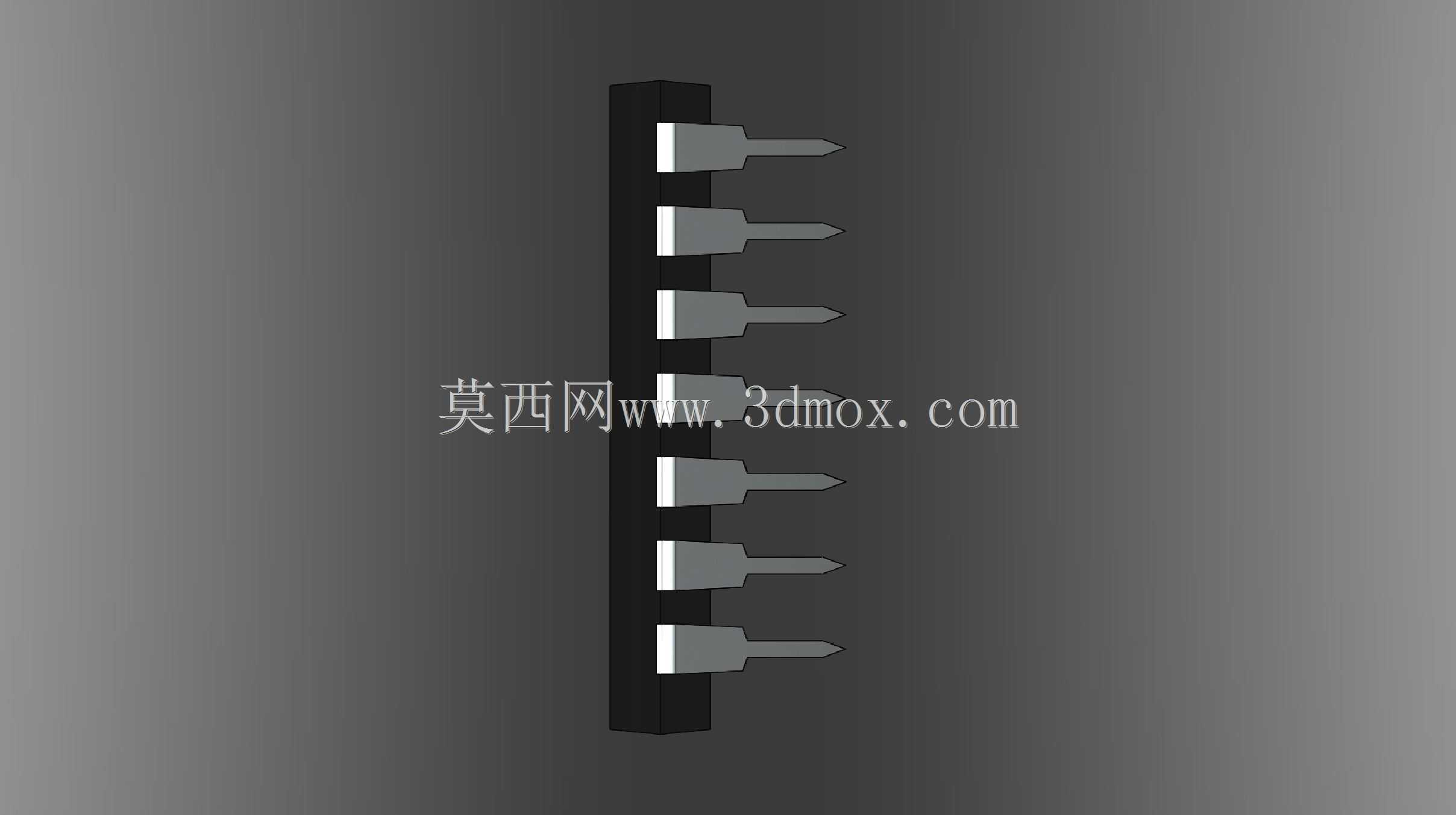

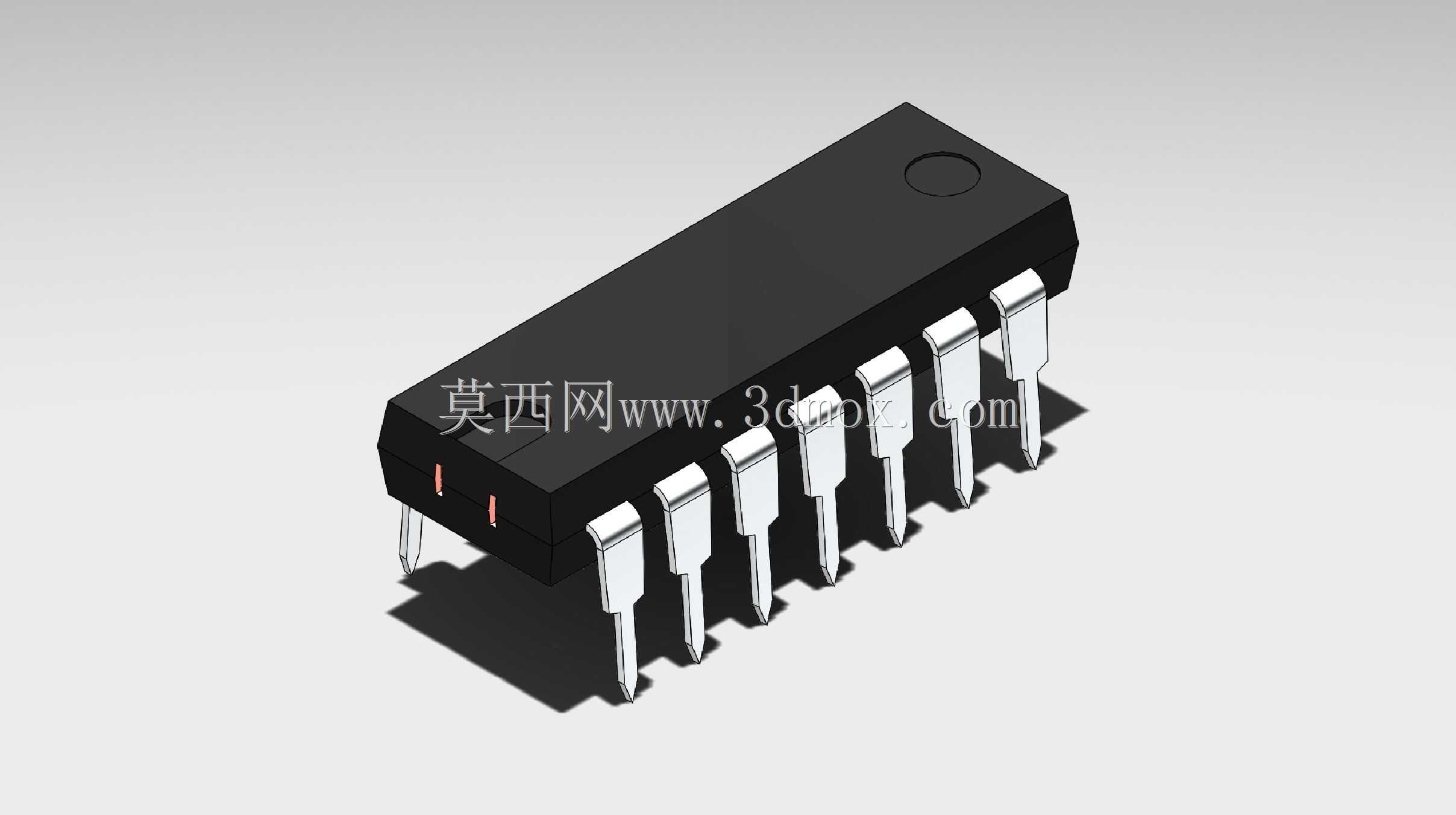

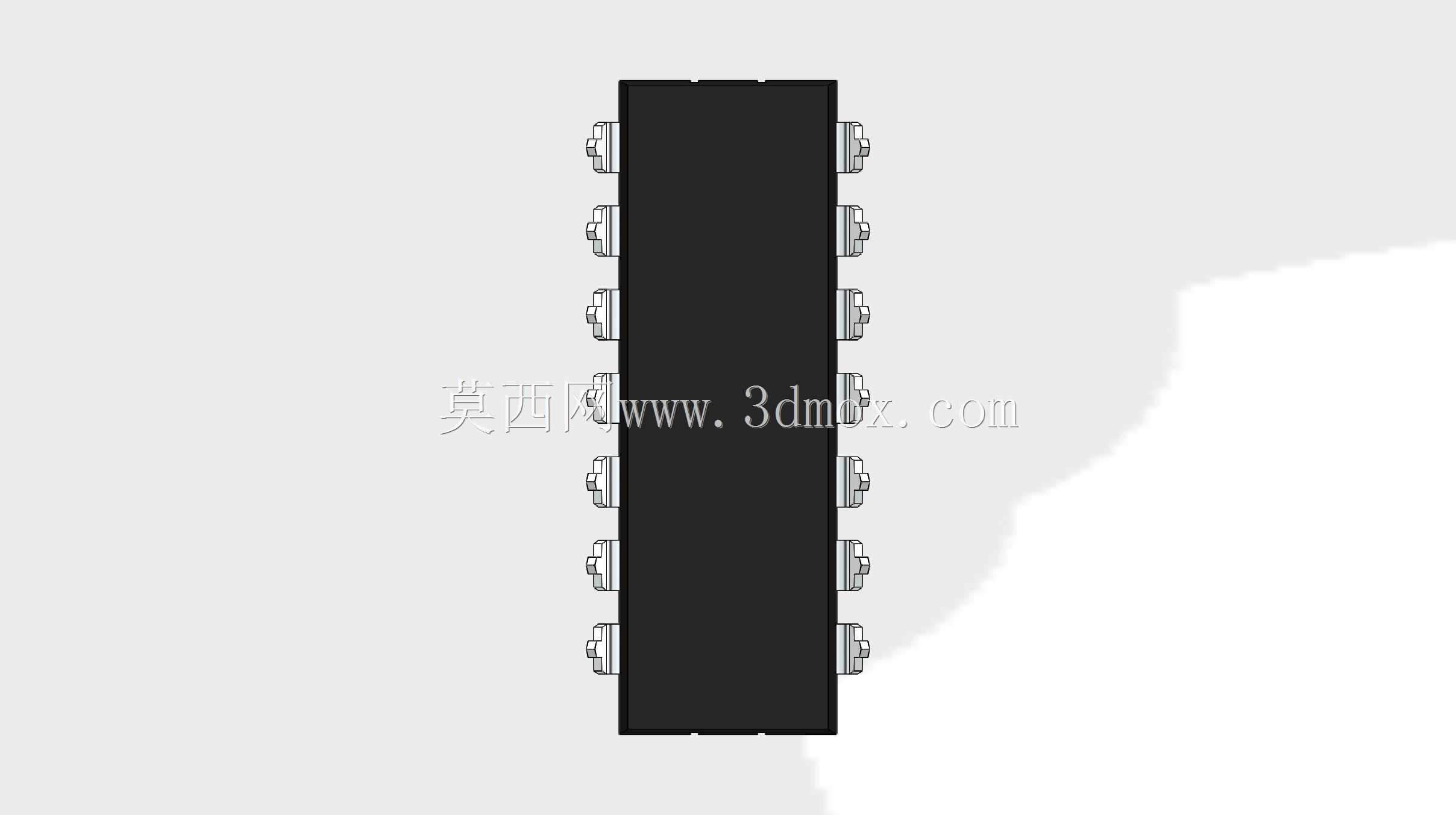

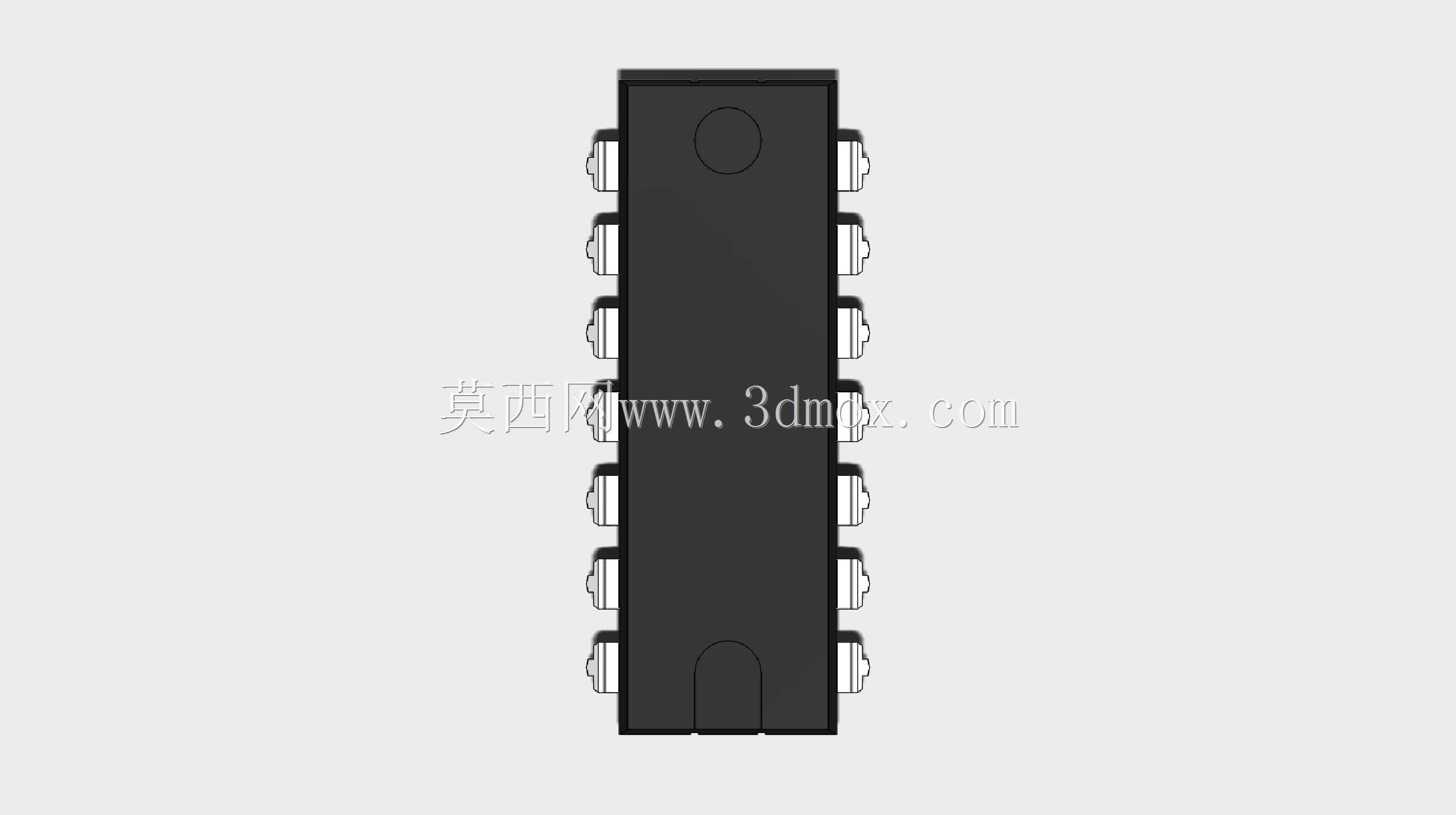

本次呈现的直插式双列直插封装TTL逻辑芯片，是数字电路领域应用极为广泛的基础半导体器件，在各类数字控制、信号处理电路场景中承担核心逻辑运算功能，小到简易电子制作的信号控制模块，大到工业自动化设备的逻辑控制单元、传统计算机的主板逻辑电路、教学实验用数字电路实训平台，都能见到该系列芯片的身影，是搭建数字逻辑系统不可或缺的基础元器件。该类芯片作为TTL逻辑电路的典型载体，可实现与非、或非、反相、触发器等多种基础逻辑功能，不同型号的同系列芯片可组合搭建出计数、译码、寄存等复杂数字电路模块，具备开关速度快、抗干扰能力适配常规工业场景、输出电平兼容性强的特性，能够稳定完成高低电平的逻辑转换与信号传输，为整个数字电路系统提供可靠的逻辑判断与信号处理支撑。在设计思路上，该模型严格还原双列直插封装的真实结构特征，主体采用黑色绝缘环氧树脂封装壳体，壳体表面做哑光质感处理，还原真实塑封芯片的外观质感，壳体一端设置半圆形定位标识，用于实际焊接安装时区分引脚排列方向，避免引脚接反导致电路功能失效；两侧引脚按照标准2.54mm间距均匀排布，引脚采用金属镀锡材质建模，还原真实引脚的金属光泽与轻微弯折的成型特征，每根引脚的截面尺寸、伸出长度都符合行业通用直插芯片的尺寸规范，能够直接匹配标准面包板、万能板以及对应规格的IC插座的安装尺寸。从安装边界来看，该芯片的整体宽度、引脚间距、引脚伸出长度均遵循双列直插封装的通用标准，在进行PCB布局设计时，可直接按照该模型的尺寸预留安装空间，芯片底部与PCB板面的预留间隙符合焊接工艺要求，既能够保证焊锡充分浸润引脚形成可靠焊点，也能避免芯片壳体与板面其他贴片元件产生干涉；两侧引脚的排列顺序严格对应真实芯片的引脚定义，建模时还原了引脚从壳体引出的过渡结构，能够直观呈现芯片的外部装配特征，可用于电子电路装配教学演示、PCB布局干涉检查、数字电路设备的结构装配验证等场景，帮助工程师在设计阶段直观确认芯片的安装空间匹配度，也能辅助电子爱好者快速识别直插逻辑芯片的外形特征与安装要点，降低电路组装过程中的出错概率。
