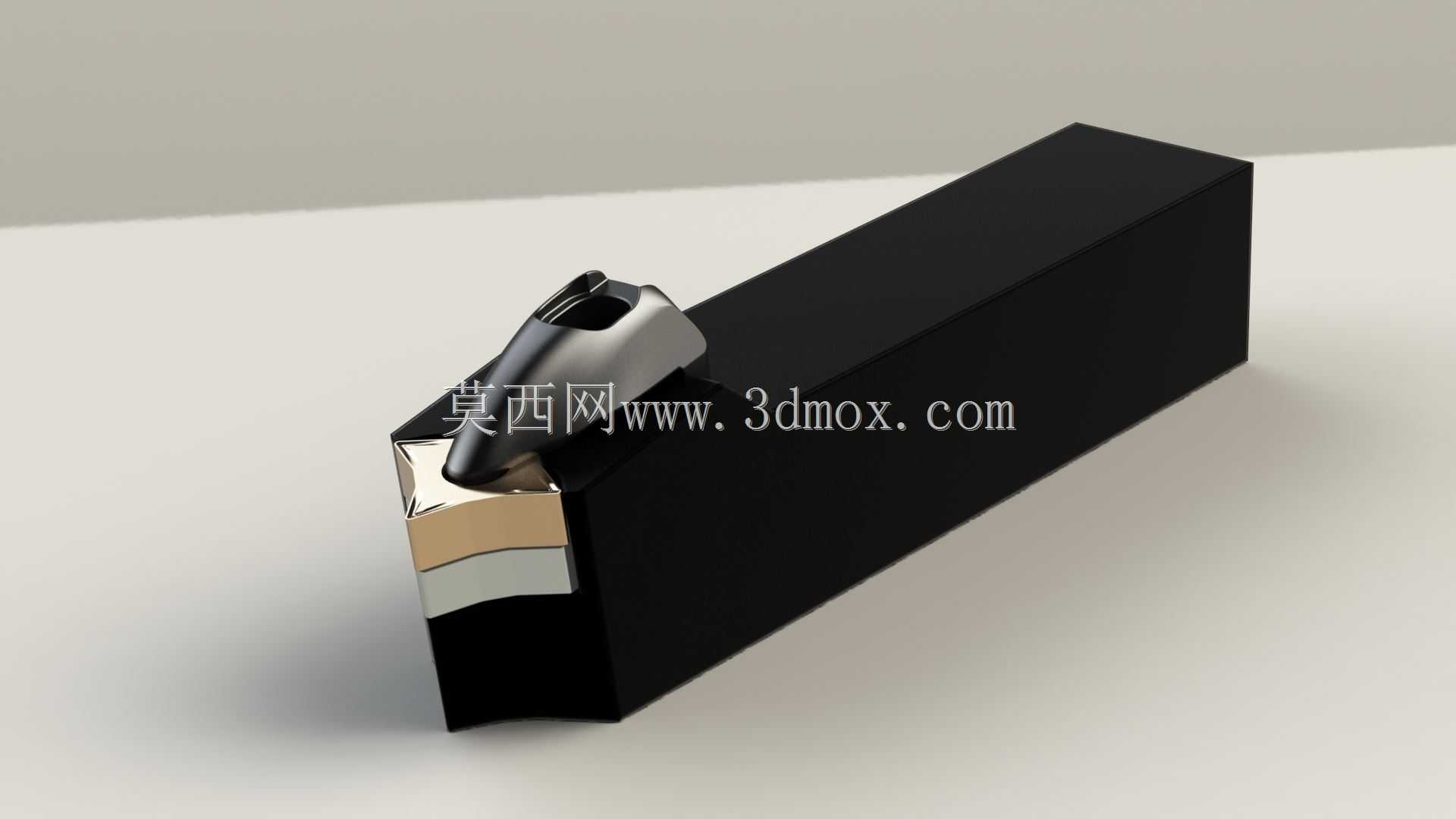

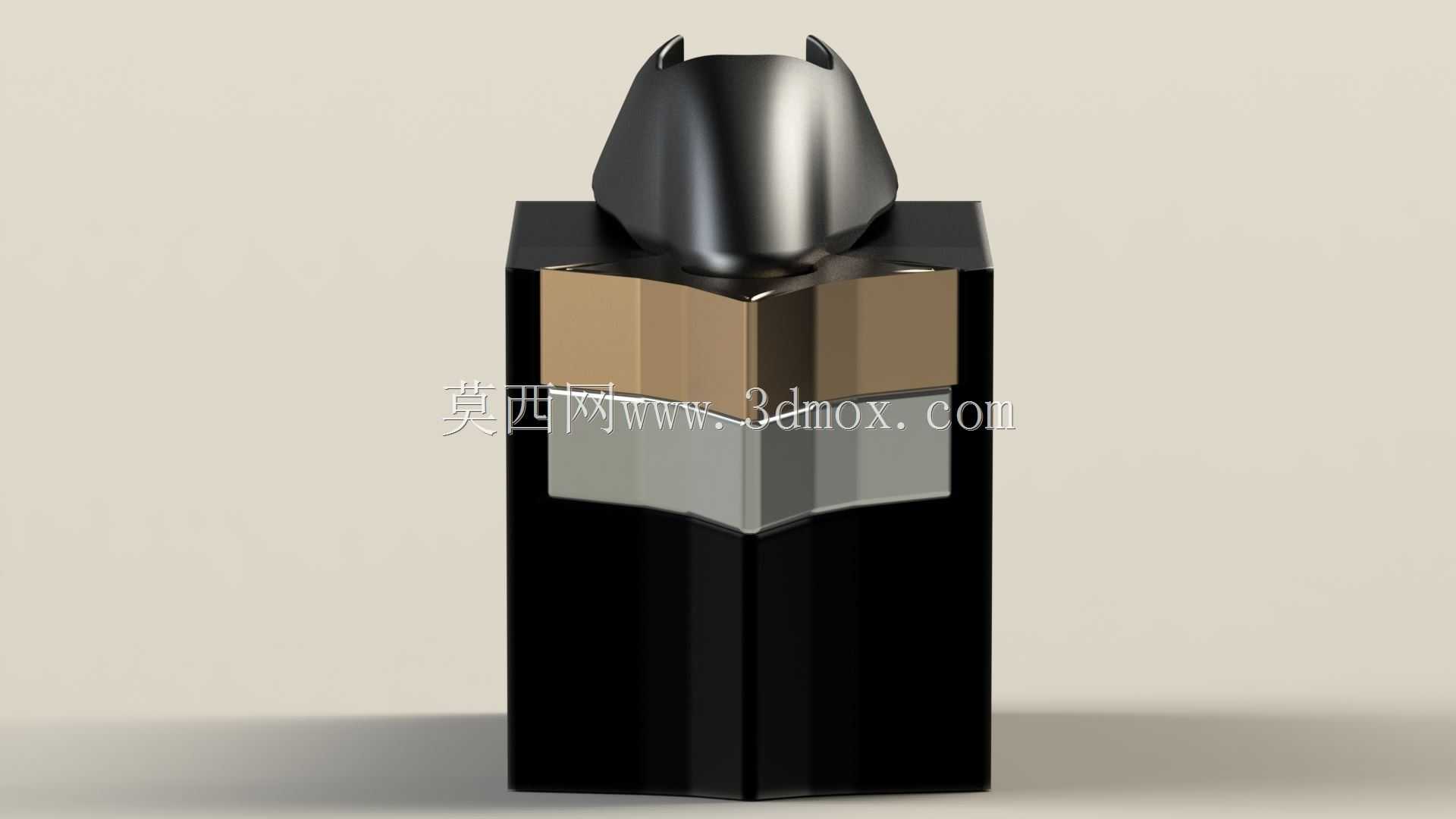

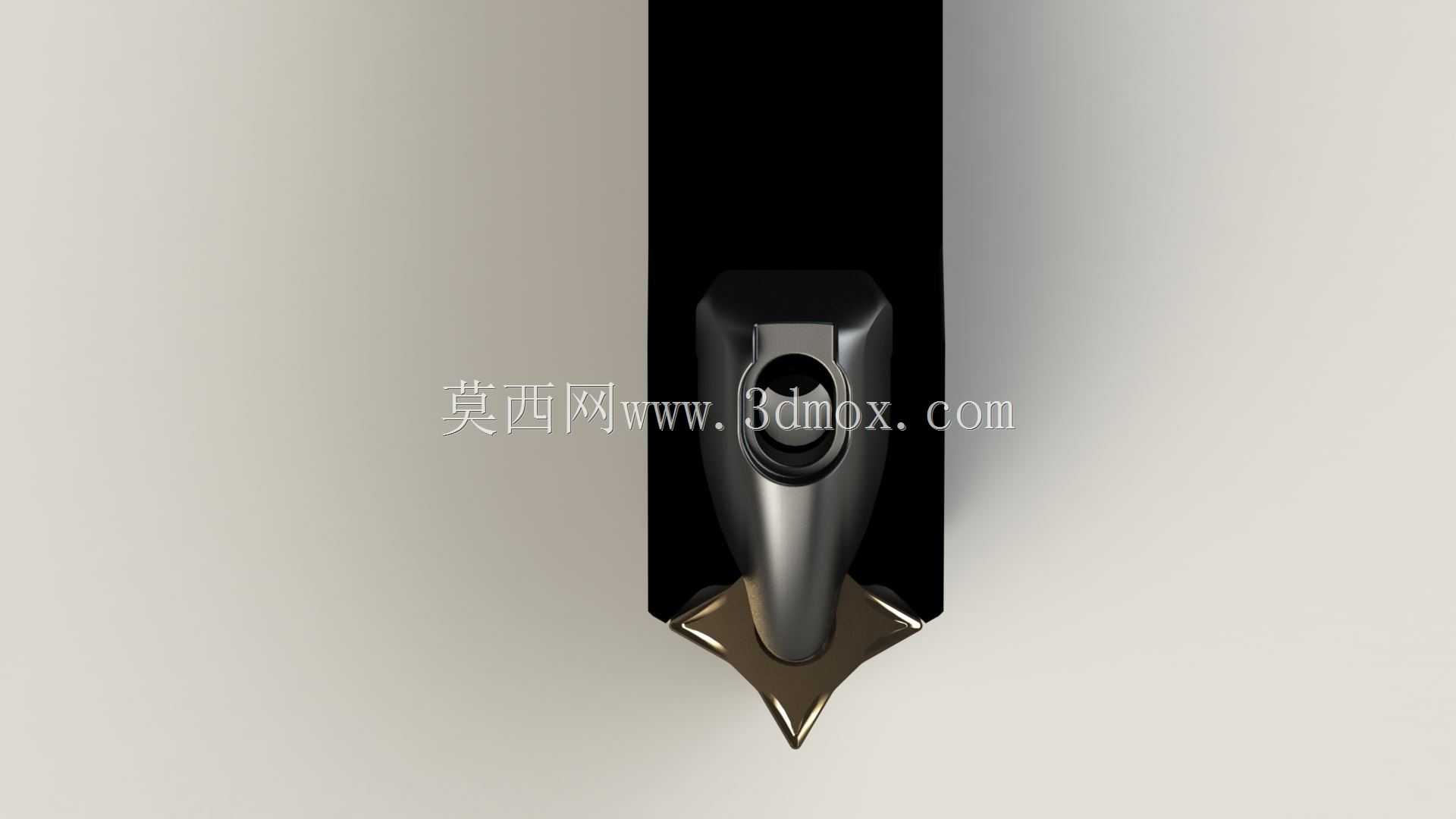

60度切削刃SNMG车刀刀架优化结构

这款车刀结构主要面向普通卧式车床、数控车床的外圆车削、端面车削及台阶轴加工场景，适配金属切削加工领域中碳钢、合金钢、不锈钢等常见工件材料的粗加工与半精加工工序，是车床加工环节直接承担切削作业的核心执行部件，其性能直接决定工件加工的表面质量、尺寸精度与加工效率。在实际生产中，这类带可转位刀片的车刀无需操作人员反复刃磨刀具，仅需松开夹紧结构转动刀片即可更换新的切削刃，能够大幅缩短换刀辅助时间，尤其适配批量零件加工的连续生产节奏，可有效降低车间刀具刃磨的人力与设备成本。

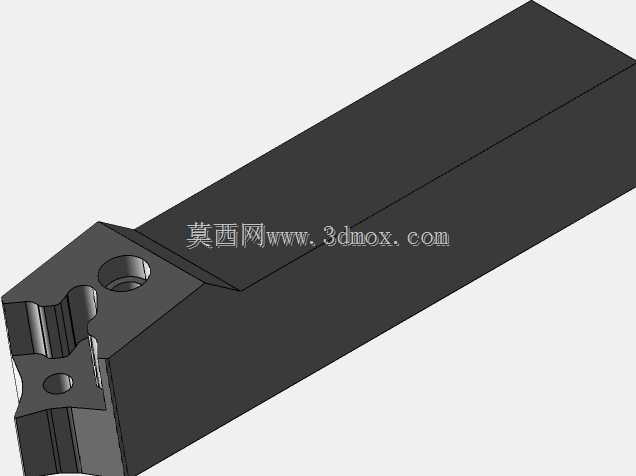

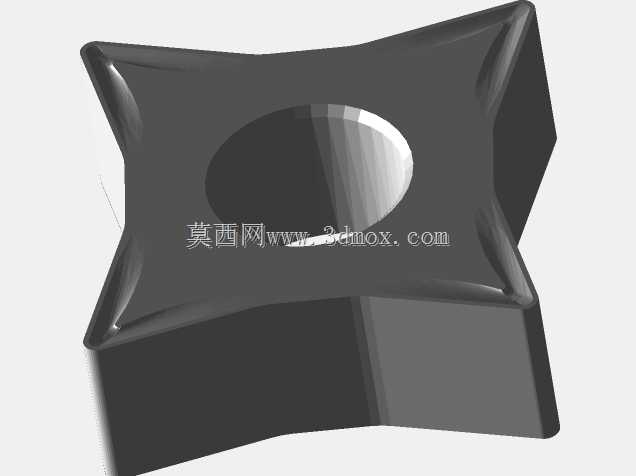

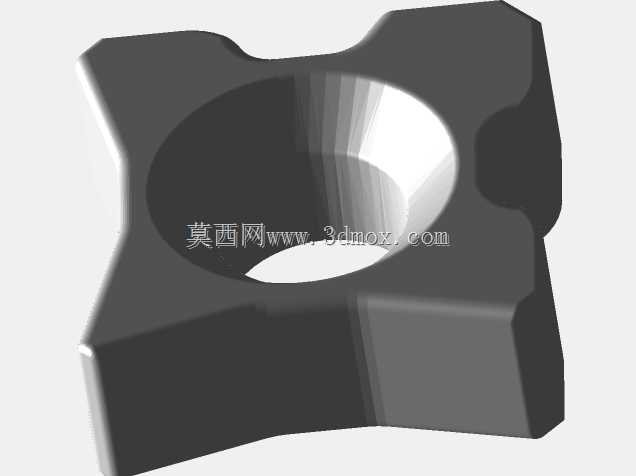

本次优化后的刀架结构针对原有SNMG刀片装夹的适配性做了调整，将刀片定位槽的贴合角度调整为适配60度切削刃的SNMG刀片，让刀片安装后切削刃的伸出长度、主偏角与刃倾角都处于更合理的切削区间，能够有效减少切削过程中的振动，避免崩刃现象的发生。刀身采用方正的矩形截面结构，可直接适配车床刀架的标准装夹槽位，安装时无需额外加装过渡垫块，刀身侧面与底面的定位基准面做了平整化设计，能够保证装夹后刀具的中心高与车床主轴中心保持一致，避免因中心高偏差导致的扎刀、工件表面出现凸台等加工问题。

设计过程中重点优化了刀片的夹紧定位结构，调整了刀片座的支撑角度，让刀片承受切削力的方向与刀身的刚性方向重合，可承受更大的背吃刀量与进给量，同时在刀片与刀身的接触位置预留了足够的排屑空间，能够让带状切屑顺利排出，避免切屑缠绕在刀体上刮伤已加工表面。刀体的整体长度控制在常规外圆车刀的通用尺寸范围内，既保证了足够的装夹夹持长度，避免加工过程中刀具出现窜动，也不会因为刀身过长导致刚性下降，适配大多数中小型车床的刀架安装空间，可直接替换车间内原有同类型车刀投入使用，无需对车床刀架做任何改造。夹紧结构的操作位置设置在刀体上方，操作人员在机床运行间隙更换刀片时无需将刀具从刀架上拆下，仅用标准内六角扳手即可完成刀片的松开与锁紧操作，进一步压缩换刀的辅助时长，适配流水线式的批量加工生产需求。
