珀耳帖模块用高密度齿槽散热结构件

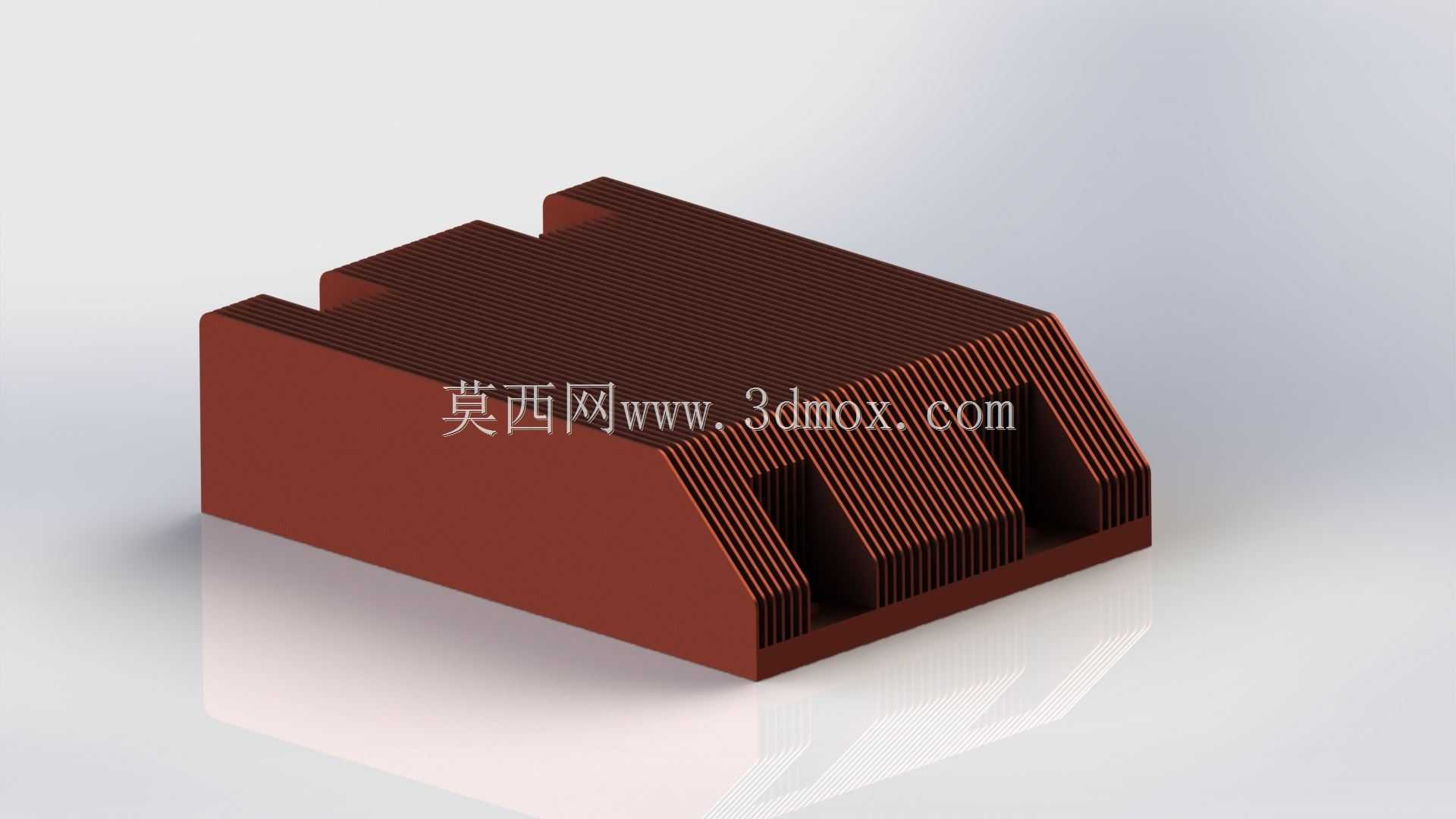

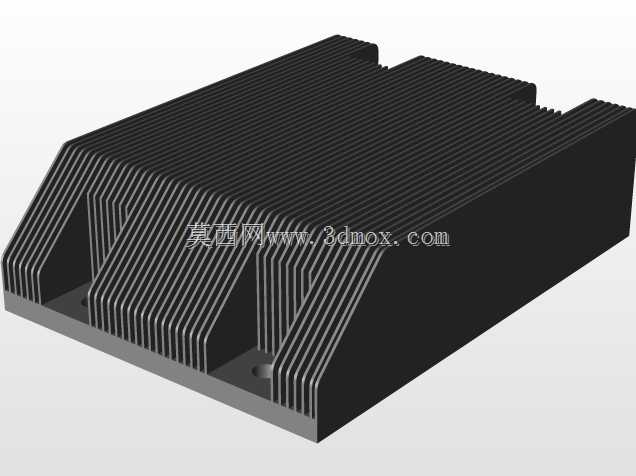

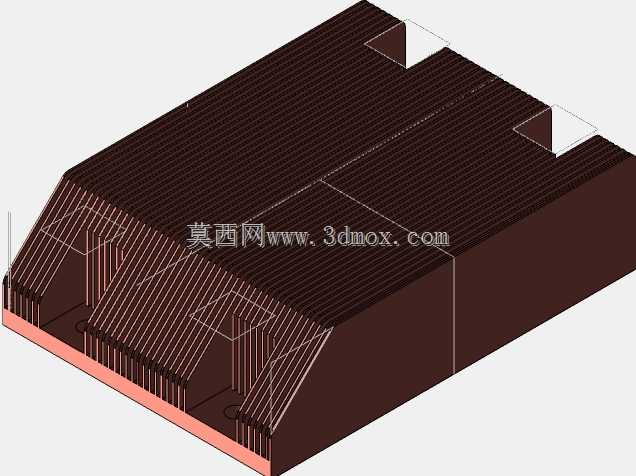

这款散热结构件专为气冷式气候控制系统内的珀耳帖模块设计，核心作用是带走半导体制冷元件工作时产生的焦耳热与传导热，避免珀耳帖结面因热量堆积出现制冷效率衰减、甚至热击穿损坏的问题。从结构设计来看，主体采用一体化切削成型的基座加密集平行散热齿布局，基座底面为平整安装面，可与珀耳帖模块的热端表面完全贴合，安装时需在接触面均匀涂覆导热硅脂，降低接触热阻，保证热量能快速从珀耳帖热端传导至散热基座。基座上方的散热齿采用等间距窄槽设计，齿片厚度控制在较小范围，在有限的外形体积内最大化拓展了散热接触面积，配合强迫风冷气流时，气流可顺着齿间槽道快速流通，将齿片表面的热量持续带走。结构侧面预留的三处内凹开槽，并非减重设计，而是为了匹配珀耳帖模块周边的安装凸台、接线端子的避让需求，安装时可直接卡入对应安装位，不需要额外调整周边元件布局，也不会出现结构干涉问题。整体外形为规整的长方体块，安装边界清晰，底面安装孔位可根据实际模块固定需求适配M2-M3规格的紧固螺丝，安装后整体突出高度较低，不会占用过多的设备内部竖向空间，适合内部空间紧凑的小型气候控制设备、微型温控单元使用。在实际工况适配中，该散热件的齿片排布方向与设备内部冷却风道的气流方向完全匹配，可降低风阻，提升风冷换热效率，即使在珀耳帖模块满功率运行的状态下，也能将热端温度控制在合理工作区间，保证半导体制冷单元的性能稳定输出。设计阶段充分考虑了批量加工的工艺可行性，散热齿的槽宽、齿厚比例适配常规铣削加工参数，不会出现加工颤振导致的齿片变形问题，同时基座的厚度经过热阻仿真优化，既保证了横向均热能力，避免局部热量集中，也不会因基座过厚增加不必要的重量与材料成本。
