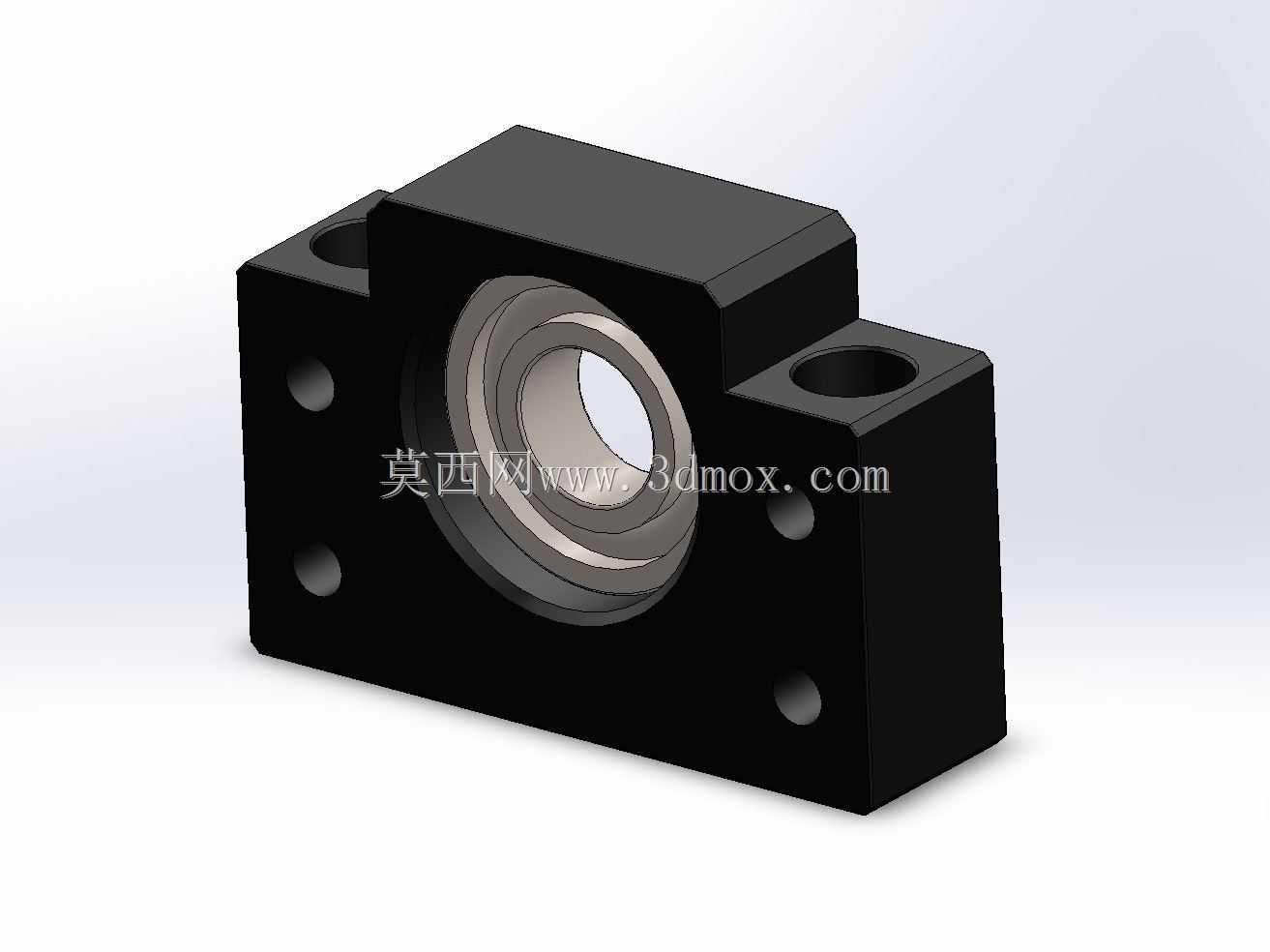

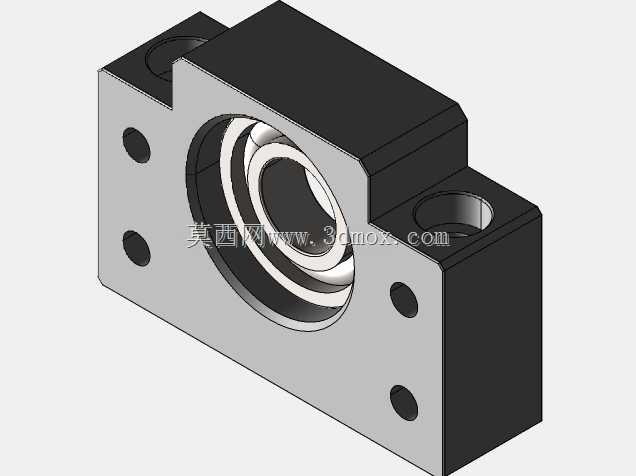

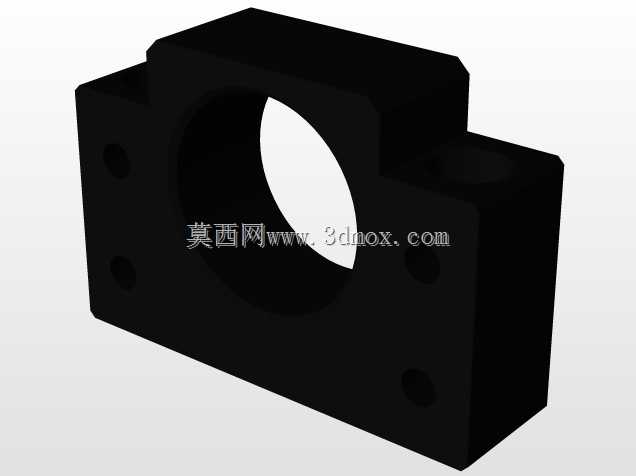

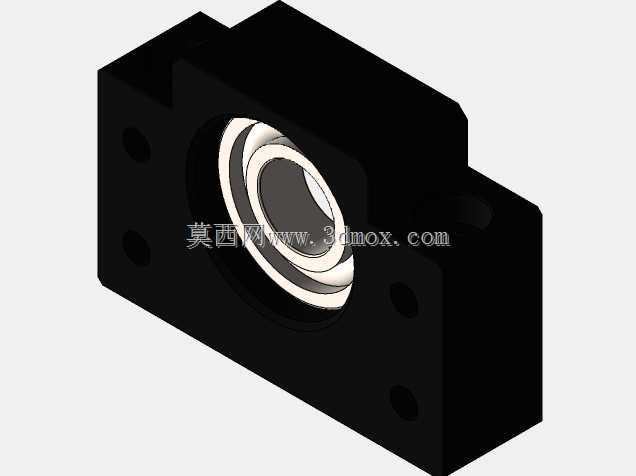

SYKBF15滚珠丝杠浮动侧支撑轴承座

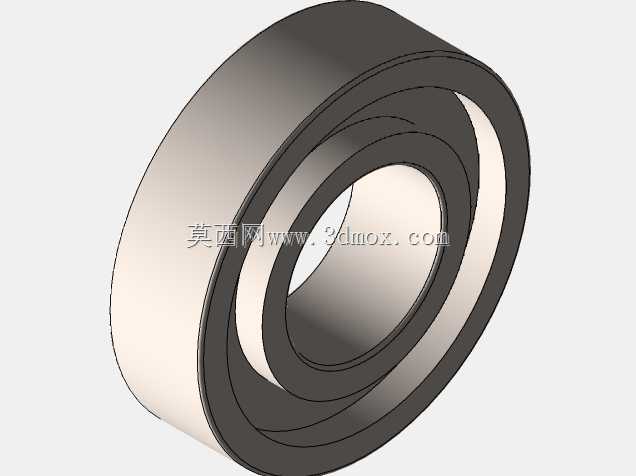

这款支撑座是滚珠丝杠传动系统里的核心配套部件，主要承担浮动侧丝杠轴端的径向承载与轴向微量位移补偿作用，广泛应用在数控加工设备、精密直线滑台、自动化点胶设备、电子组装生产线、光伏硅片传输设备等需要高精度直线传动的场景中，是保障丝杠传动平稳性、延长丝杠使用寿命的关键支撑元件。在实际设备运行过程中，滚珠丝杠做回转运动带动负载做直线往复动作时，会因为加工装配误差、运行温升带来的轴体热伸长产生微量轴向窜动，如果两端都采用完全固定的支撑结构，额外的轴向应力会直接作用在丝杠滚道与配套螺母上，轻则导致传动阻力增大、运行卡顿，重则造成丝杠弯曲、螺母滚道点蚀失效，这款浮动侧支撑座就是专门为抵消这类轴向位移设计的，它内部的轴承预留了合理的轴向游隙，能够在保证径向支撑刚度的前提下，吸收丝杠运行中产生的轴向窜动与热变形量，让整个传动副始终处于顺畅的受力状态。从设计思路来看，这款支撑座采用了一体化方块式本体结构，本体选用高强度铸铁材质加工，经过时效处理消除内应力，避免长期受力出现形变，保证安装基准面的平面度与支撑孔的同轴度精度；内部预装了适配的高精度角接触球轴承，轴承预紧力经过出厂调校，既可以承受丝杠运转带来的径向载荷，也能承受一定的轴向载荷，同时预留的浮动间隙不会对丝杠的热伸长形成刚性约束。本体两侧设计有对称的安装耳台，每个耳台上加工有两个贯通的安装沉孔，安装时可以直接通过内六角螺栓将支撑座固定在设备的安装基准面上，不需要额外加工复杂的定位结构，安装对位十分便捷；支撑座中心的轴承安装孔与两端安装面的垂直度经过严格管控，保证安装后丝杠的轴线与直线导轨的平行度符合精密传动的要求，避免出现丝杠别劲、运行噪音大的问题。从安装边界来看，这款支撑座适配直径20毫米的滚珠丝杠轴端，整体外形为规整的方块结构，安装孔位间距、中心高都采用了行业通用的标准化尺寸，可以直接和同规格的固定侧支撑座配套使用，不需要对设备安装面做额外的改造，不管是新设备的传动系统搭建，还是旧设备的传动部件维修替换，都能快速完成装配调试。支撑座的轴承部位自带密封结构，可以阻挡车间环境里的切削液、粉尘、金属碎屑进入轴承内部，减少轴承磨损，降低日常维护的频次，在长时间连续运行的自动化生产设备中，能够稳定保持支撑精度，减少设备因传动部件故障停机的概率，提升整体生产运行的效率。
