SYK BK15滚珠丝杠固定侧支撑座结构

这款固定侧支架主要应用于精密传动场景中，作为滚珠丝杠的端部固定支撑部件，常见于数控加工设备、直线传动模组、自动化点胶设备、电子组装生产线等需要精准直线位移控制的机械结构内，承担着约束丝杠轴向窜动、承载丝杠运转径向与轴向载荷、保障丝杠回转同轴度的核心作用，是滚珠丝杠传动副中不可或缺的配套支撑组件。

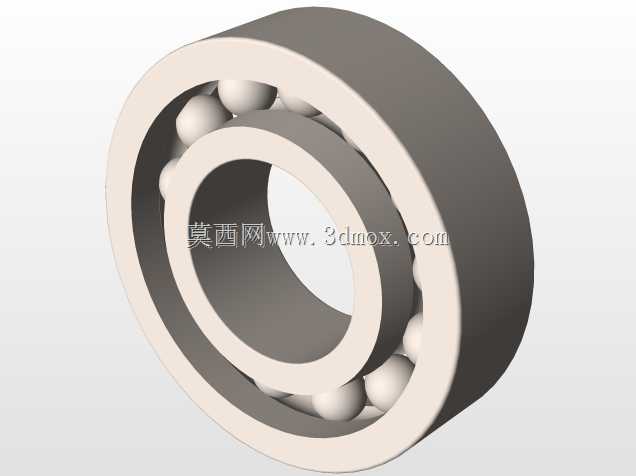

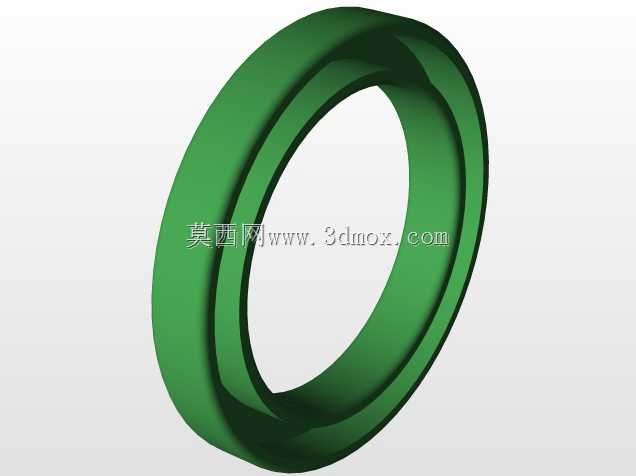

在实际设备运行过程中，该支撑座通过内置的角接触轴承组，为丝杠端部提供稳定的回转支撑，同时抵消丝杠传动时产生的轴向推力，避免丝杠因受力出现挠曲变形，保障丝杠带动负载做直线运动时的位置精度，减少传动过程中的振动与噪音，延长丝杠与配套螺母的使用寿命。其配对的浮动侧支撑座可配合使用，共同完成丝杠两端的支撑定位，适配不同长度规格的滚珠丝杠安装需求。

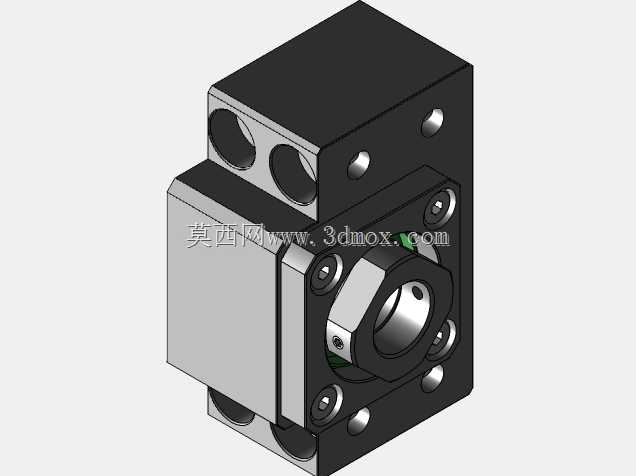

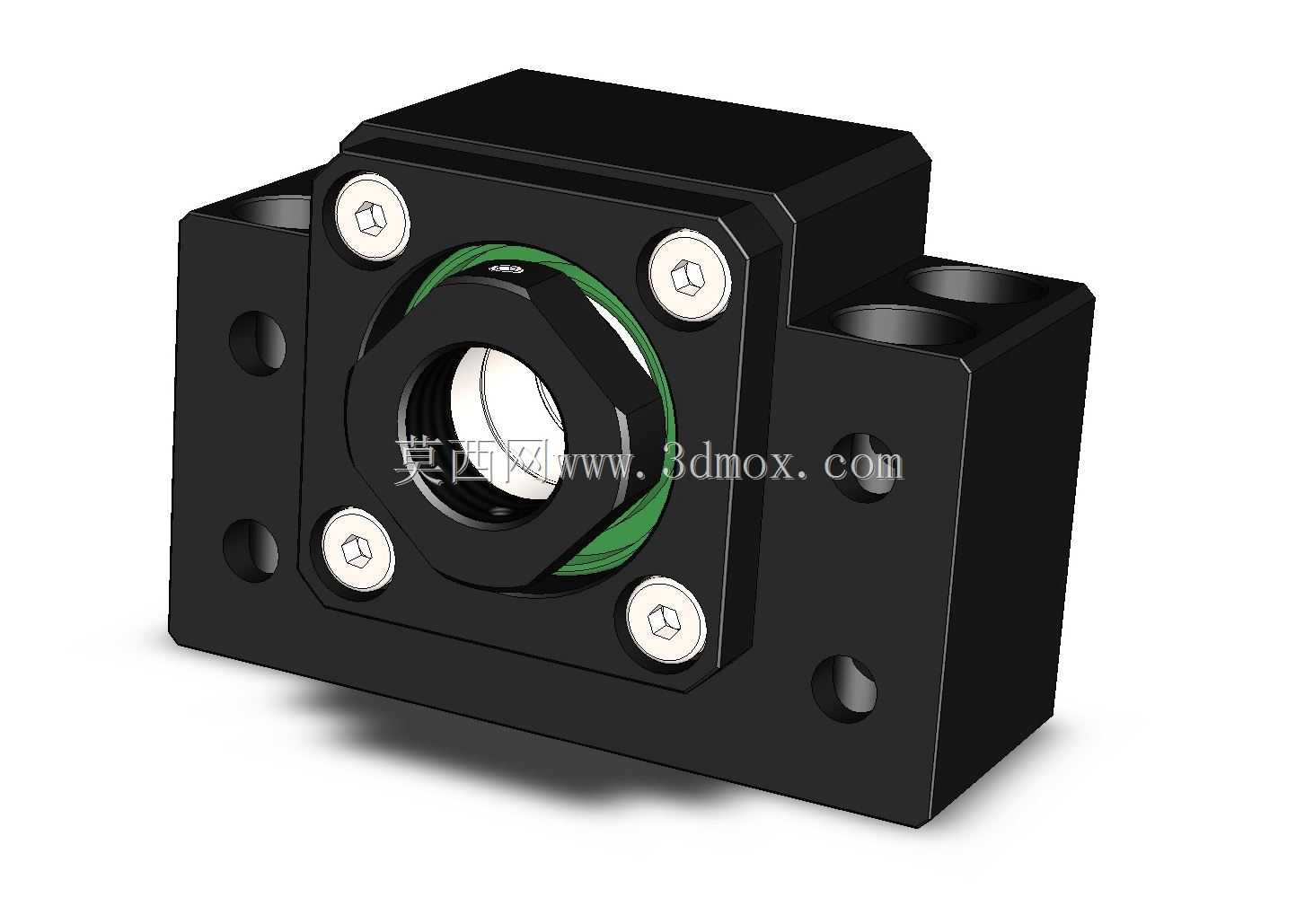

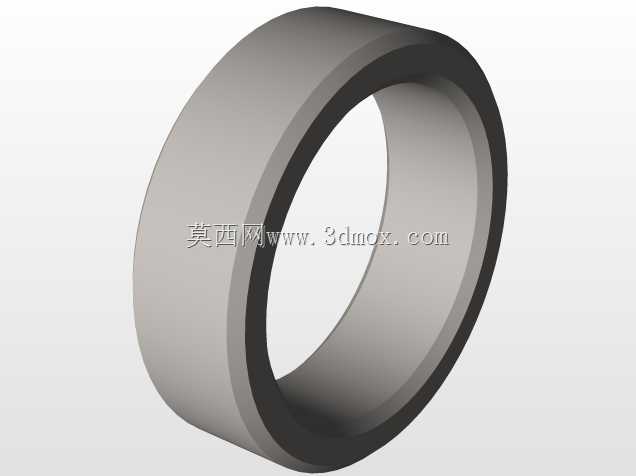

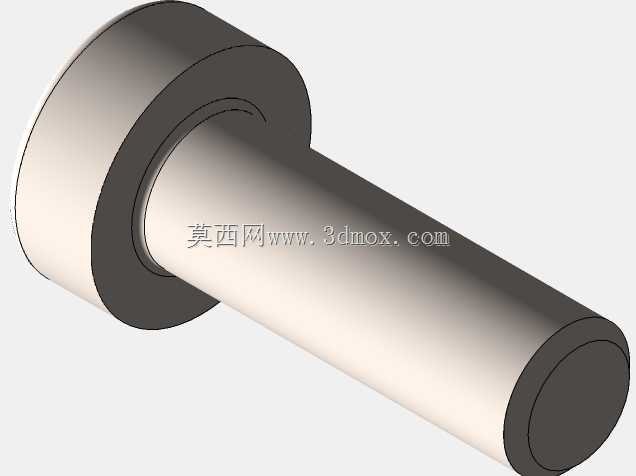

设计层面，这款支撑座采用一体式块状本体结构，本体上预留了多组安装孔位，既包含用于将支撑座固定在设备安装基面的沉头安装孔，也设置了用于锁紧端盖、压紧轴承内圈的螺钉孔，端盖通过四颗内六角螺钉与本体连接，可均匀施加预紧力给内置轴承，消除轴承游隙，提升支撑刚性。设计时特意在轴承与轴肩之间预留了垫片加装空间，方便使用者根据实际装配需求调整预紧量，适配不同品牌同规格丝杠的安装公差；本体侧面的安装孔采用对称布局，可适配多种安装方向的需求，无需额外加工转接件即可完成固定。

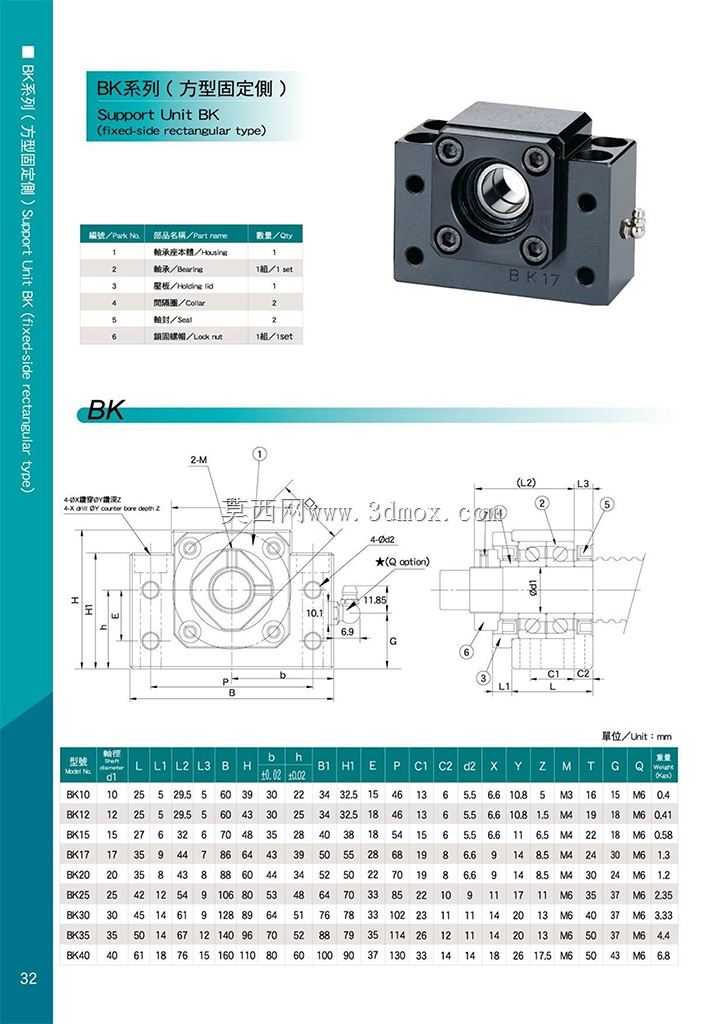

尺寸与安装边界上，这款支撑座适配直径20mm的滚珠丝杠，其轴中心距安装基面的高度为28mm，安装时需要注意该中心高尺寸与配套螺母座、导轨滑块的中心高匹配，避免出现不同心导致的传动卡滞问题；内置轴承的内侧尺寸为15mm、外侧尺寸为32mm，轴承宽度为9mm，可适配同尺寸参数的角接触轴承替换；本体的外形轮廓方正，边角做了倒角处理，避免安装时划伤操作人员，整体安装占用空间紧凑，可在狭小的设备腔体内部完成布置，不会过多占用设备内部的设计空间，适配紧凑型自动化设备的设计需求。
