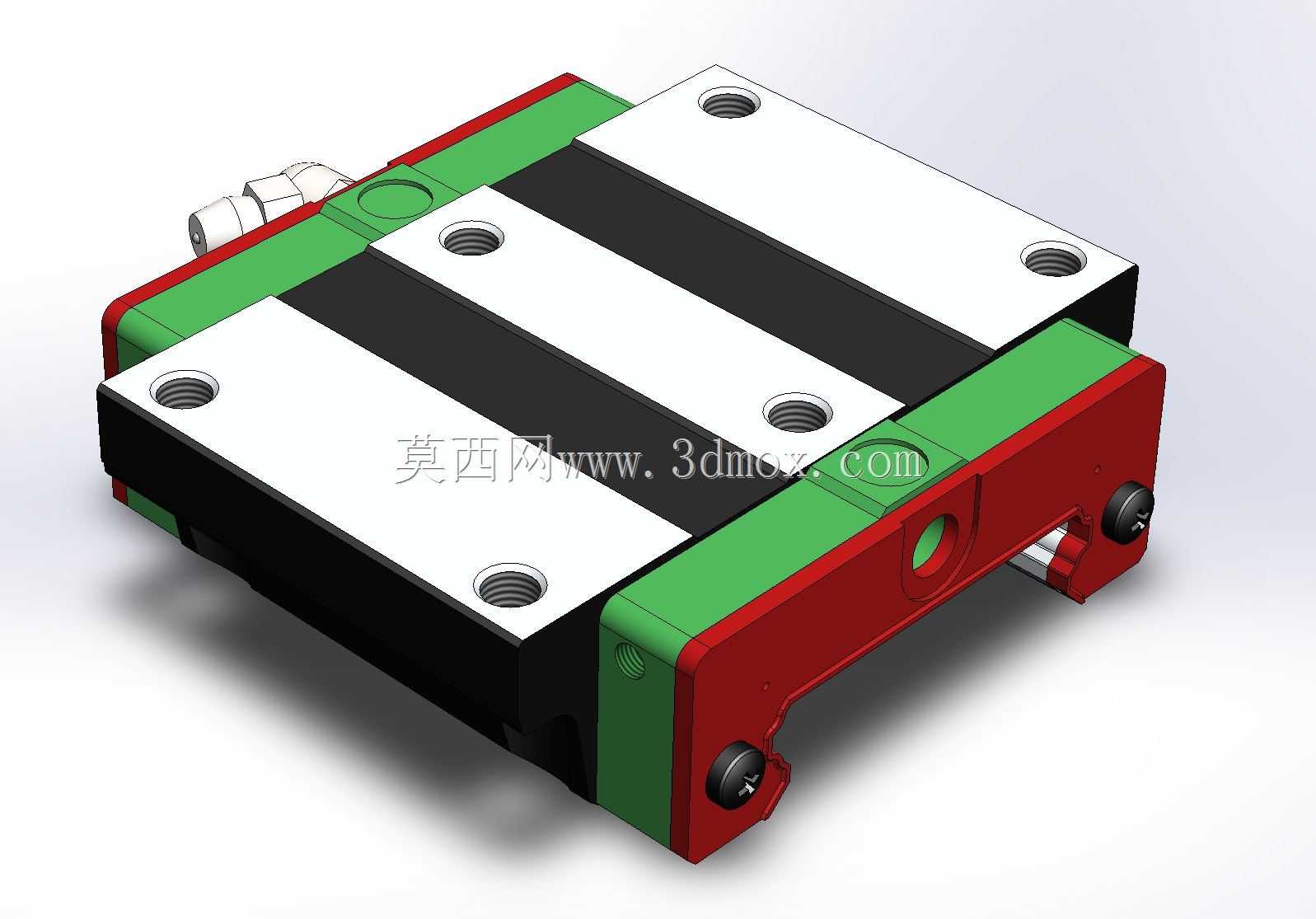

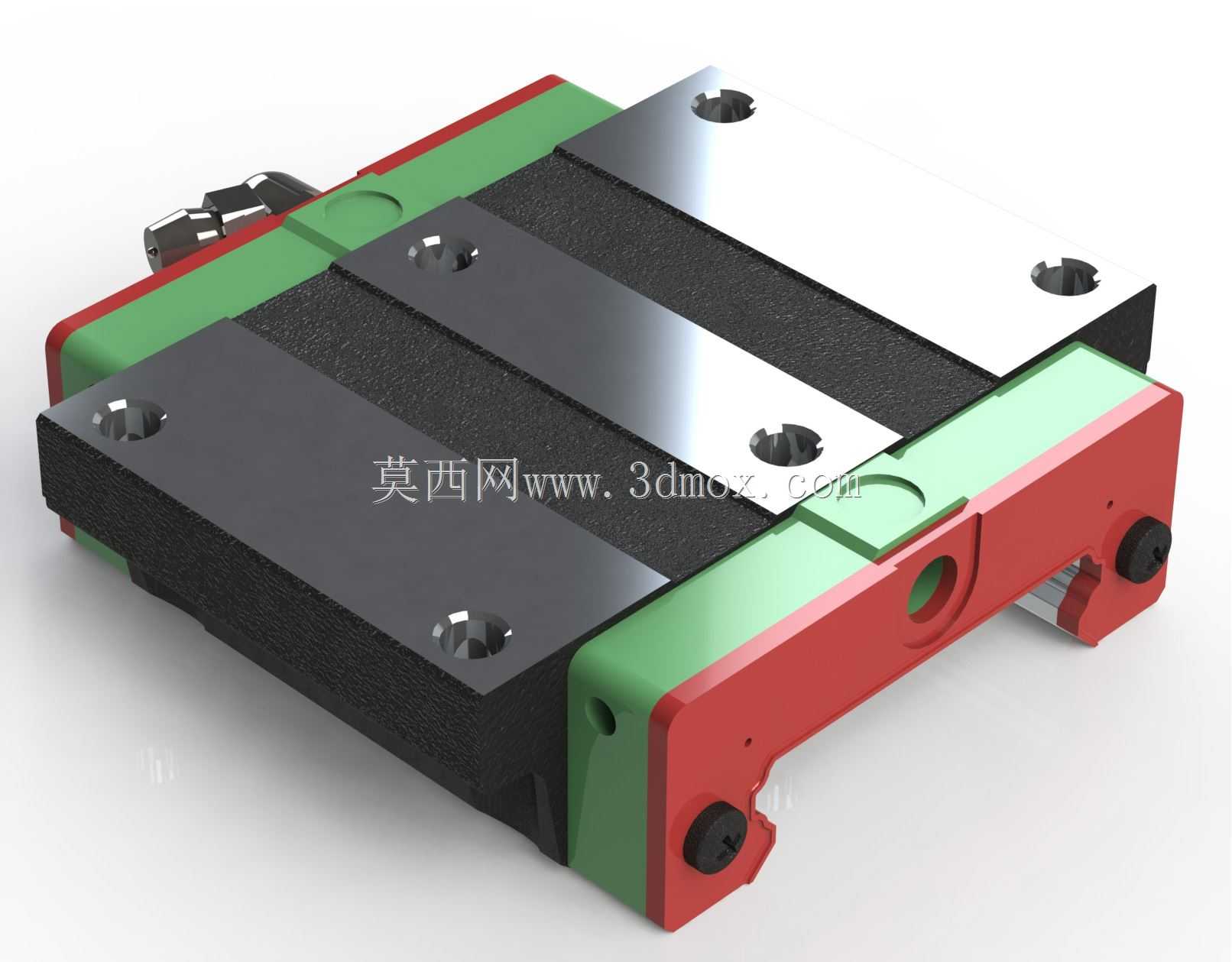

上银宽幅四排珠直线导轨滑块结构

这款宽幅线性导轨滑块，是重载线性传动场景下的核心导向承载部件，主要应用在重载工业机器人行走轴、大型龙门加工中心横梁进给、重型桁架机械手移送、高精度自动化检测平台平移、大型光伏组件加工设备输送工位等对负载能力、运行刚性有高要求的传动场景中，承担支撑运动部件、保障直线运动精度、抵消多方向偏载力矩的核心作用，相比常规同规格窄型导轨滑块，它的抗倾覆、抗偏载能力提升一倍以上，能在复杂受力工况下保持稳定的运行精度，避免运动过程中出现卡滞、爬行、精度偏移的问题。

从功能特性来看，这款滑块采用四排滚珠接触设计，滚珠与滚道为哥特式四点接触结构，能够同时承受径向载荷、双向轴向载荷以及倾覆力矩，低轮廓的设计搭配加宽的本体宽度，在不增加安装高度的前提下大幅提升了承载面的跨距，让整体受力分布更均匀，运行时的震动幅度更小，噪音更低。滑块端盖内置了循环滚珠回流通道，搭配端部的密封结构，能够阻挡加工过程中产生的切屑、粉尘、切削液进入滑块内部滚道，延长内部滚珠与滚道的使用寿命，侧部预留的黄油嘴接口可以直接对接常规润滑注油工具，无需拆解滑块即可完成定期润滑维护，适配车间日常设备保养的操作习惯。

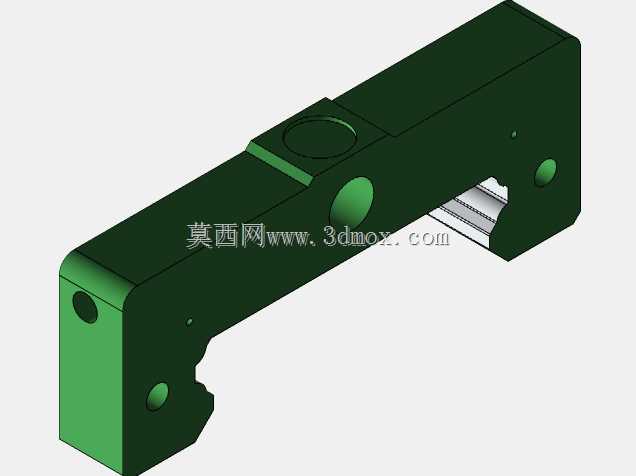

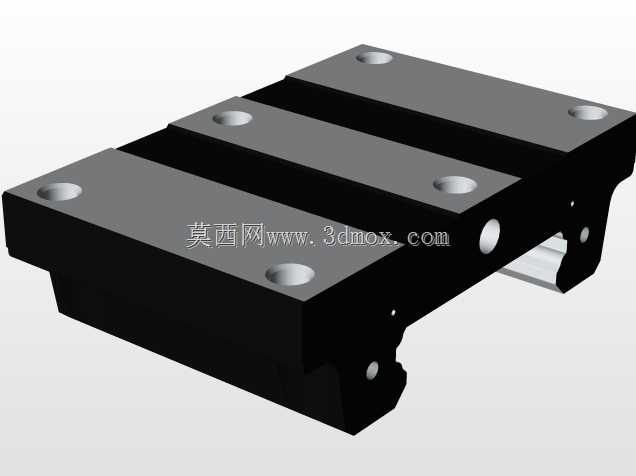

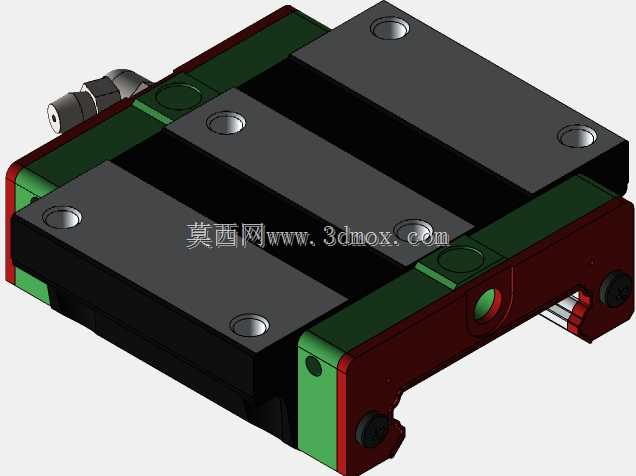

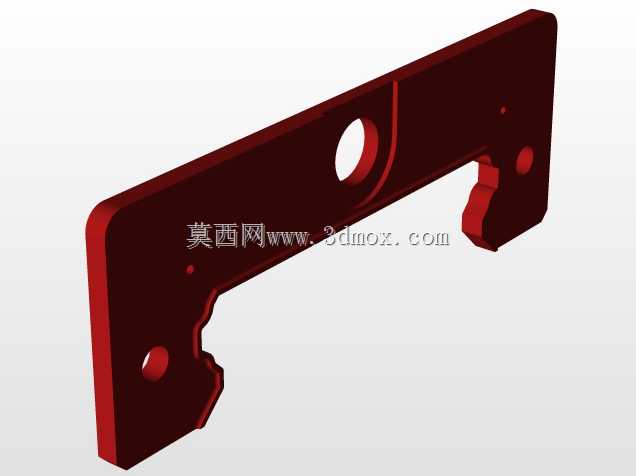

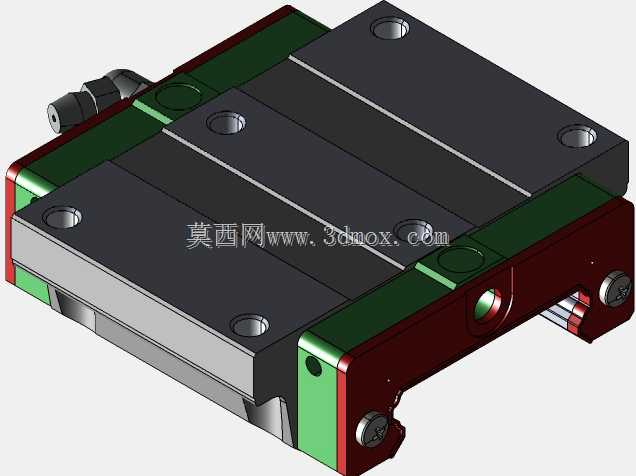

在设计思路上，这款滑块完全遵循互换性标准设计，滑块与对应规格的导轨可以任意匹配，不需要单独配磨修配，现场安装更换时无需复杂调试，大幅降低设备维护的停机时间。建模过程中对滑块本体、端盖、侧密封件、注油嘴等所有独立零件都做了完整的实体还原，没有做曲面简化处理，所有安装孔位、配合边界、外形轮廓都严格对照实物尺寸绘制，关键安装尺寸完全匹配实际安装要求：滑块顶面的六个安装螺纹孔位置、孔距、螺纹深度都符合标准安装规范，滑块与导轨配合的沟槽尺寸、端部密封的突出量、注油嘴的伸出长度都做了精准还原，能够直接用于设备整体装配的干涉检查、安装工位的布局模拟、维护操作的空间预留校验。

从安装边界来看，这款滑块适配27规格的宽幅直线导轨，安装时需要注意滑块端部预留至少两倍滑块长度的行程安全距离，侧部注油嘴位置需要预留足够的注油操作空间，避免安装后被周边结构遮挡无法完成润滑维护，顶面安装螺丝的锁附扭矩需要符合对应规格的扭力要求，避免锁附过紧导致滑块本体变形影响运行顺畅度。
