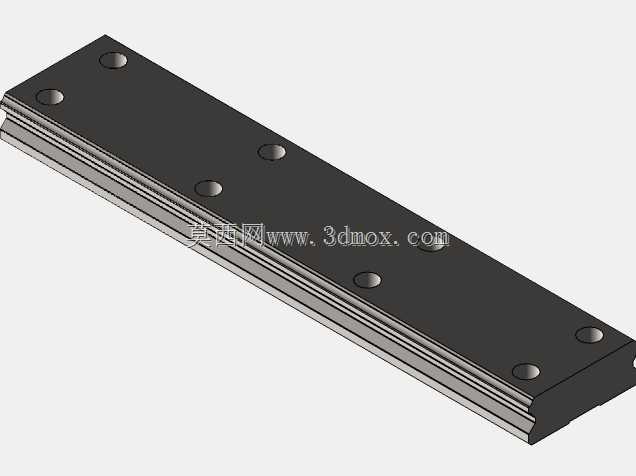

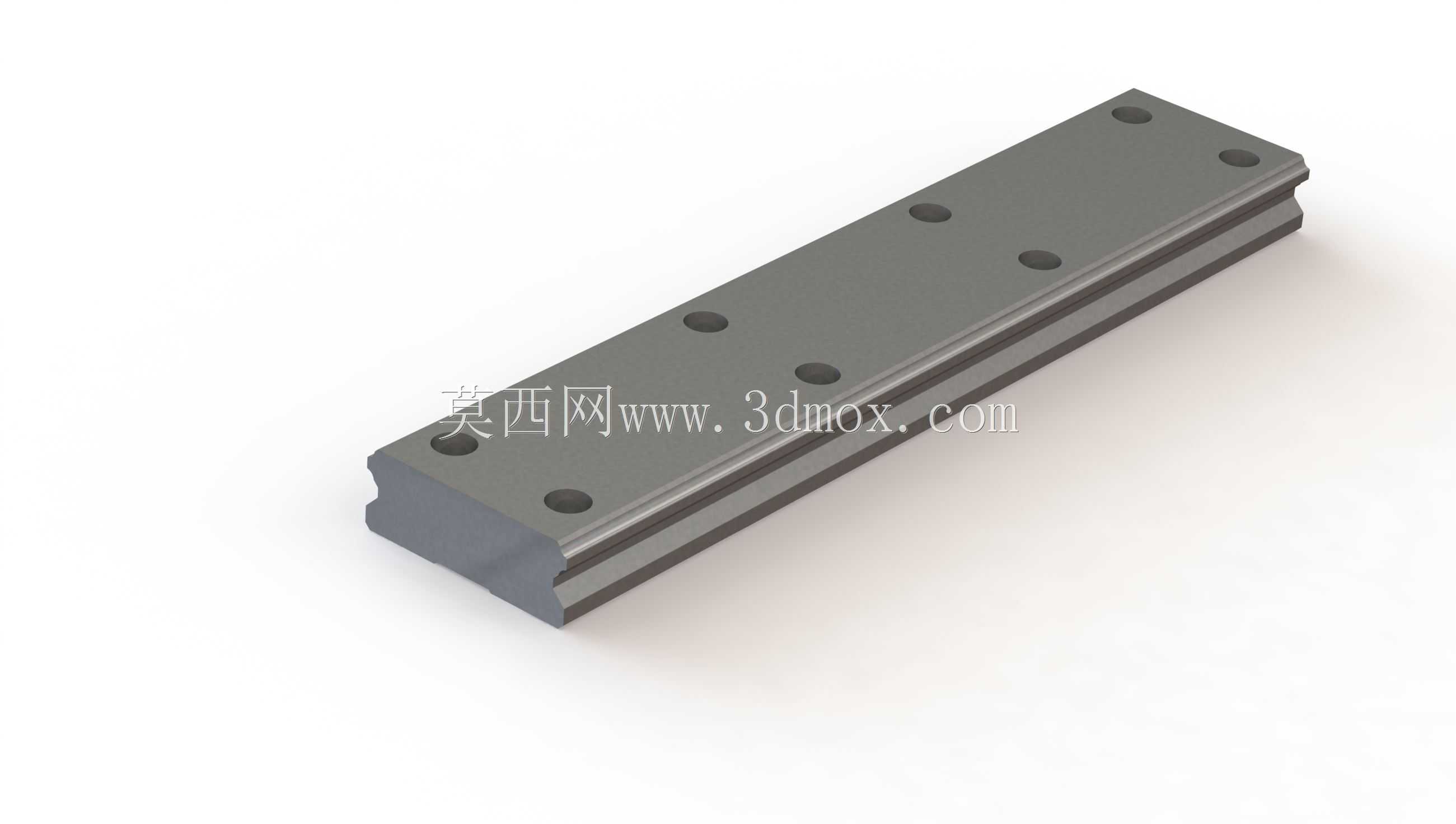

HIWIN WER27R线性导轨精密传动构件

这款线性导轨构件是直线传动系统里的核心导向承载部件，广泛应用在数控机床的进给轴导向、自动化生产线的滑台移动导向、工业机械手的直线运动模组、精密检测设备的位移平台导向、电子制造设备的工位移送导向等场景中，能够为运动部件提供高精度的直线运动轨迹约束，同时承受运动过程中的垂直载荷、倾覆力矩与侧向载荷，保障运动过程的平稳性与重复定位精度。在实际设备运行中，该导轨通过与适配的滑块配合，将滑动摩擦转化为低阻力的滚动摩擦，大幅降低传动过程中的动力损耗，同时减少长期运行的磨损量，延长整套传动机构的维护周期与使用寿命，在高速往复运动的工况下也能保持稳定的导向精度，避免运动部件出现偏移、卡滞等问题。从设计逻辑来看，这款导轨并非基于曲面特征构建，而是从二维DWG工程图的轮廓出发，通过实体拉伸、特征切除等方式绘制的单一实体零件，设计过程中重点考量了安装孔位的参数化适配逻辑：导轨上的安装孔采用60mm的等间距排布，孔位相对导轨侧边的偏移量保持固定，这种参数化设计能够让导轨在适配不同行程需求时，仅需调整导轨主体的挤压长度，即可自动生成对应长度下等距排列的安装孔，无需重新逐个排布孔位，大幅提升不同长度规格导轨的设计效率，同时也能保障不同长度导轨的安装孔位一致性，降低现场安装适配的难度。从安装边界与外形特征来看，导轨整体为长条形对称结构，截面轮廓适配HIWIN WER系列滑块的滚道配合尺寸，安装孔为沉孔设计，能够让紧固螺丝完全沉入导轨内部，不会突出导轨上表面影响滑块的顺畅通行；导轨两侧的滚道面经过精度适配设计，与滑块内部的滚动体配合间隙控制在微米级，能够满足精密传动场景下的导向精度要求，安装时只需按照孔位将导轨固定在设备的安装基准面上，通过打表调整导轨的直线度即可完成装配，适配的安装基面平面度要求可根据设备精度等级灵活调整，在普通自动化设备与高精度加工设备中都能找到适配的应用场景。
