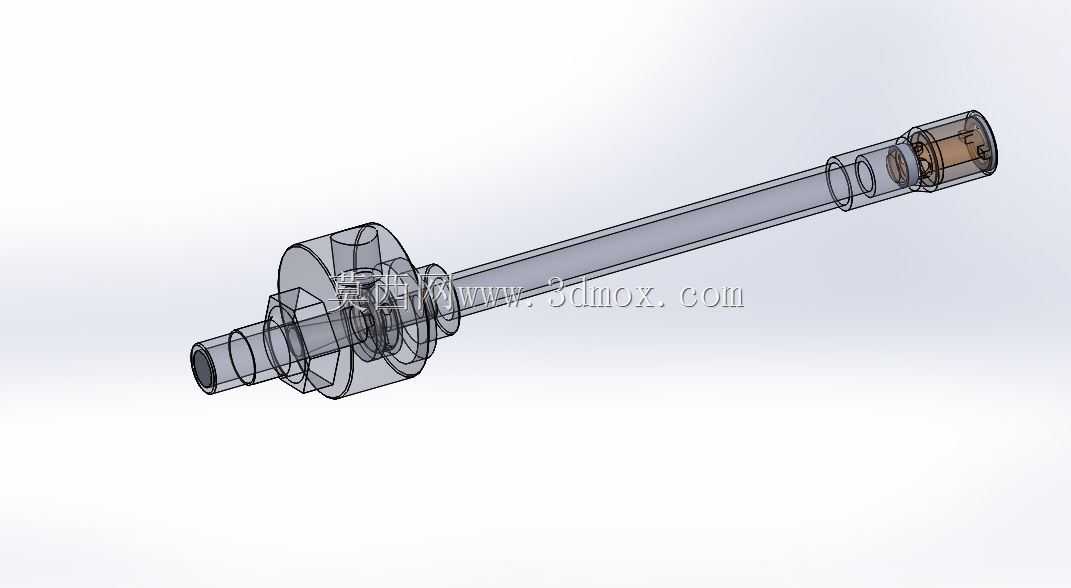

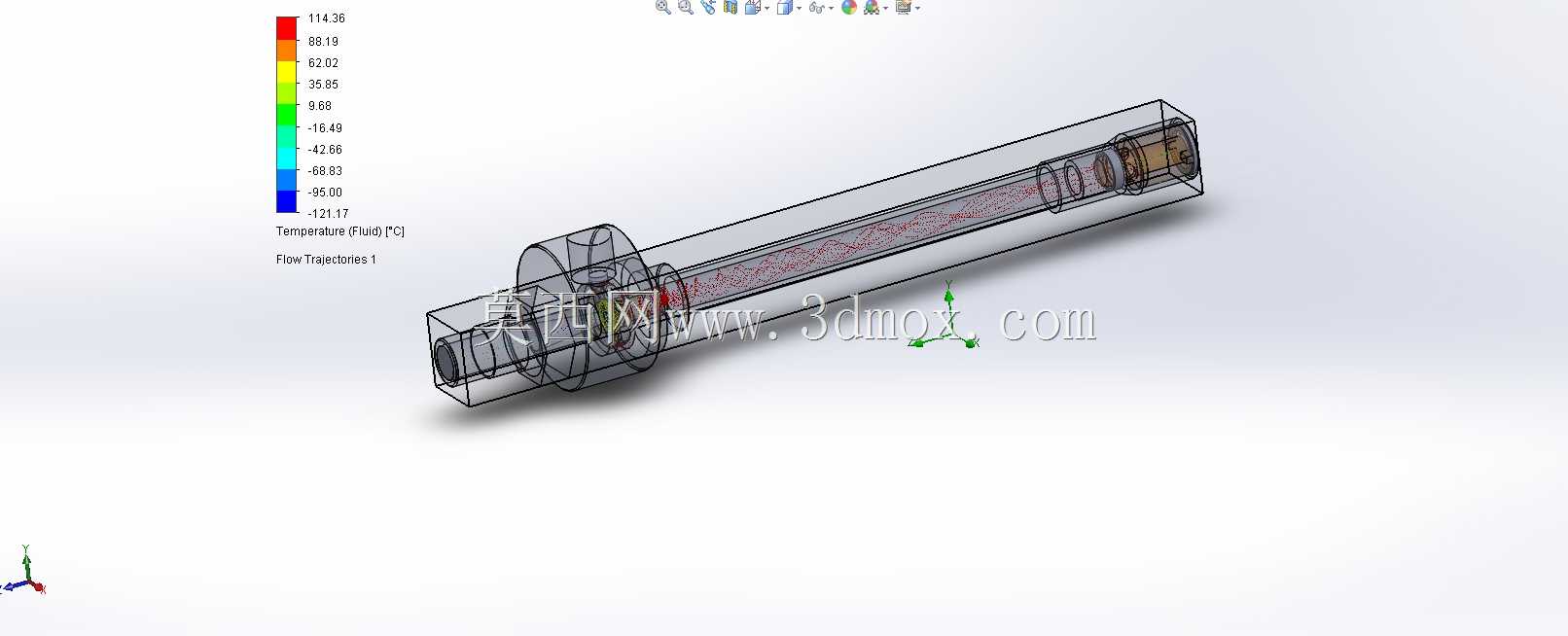

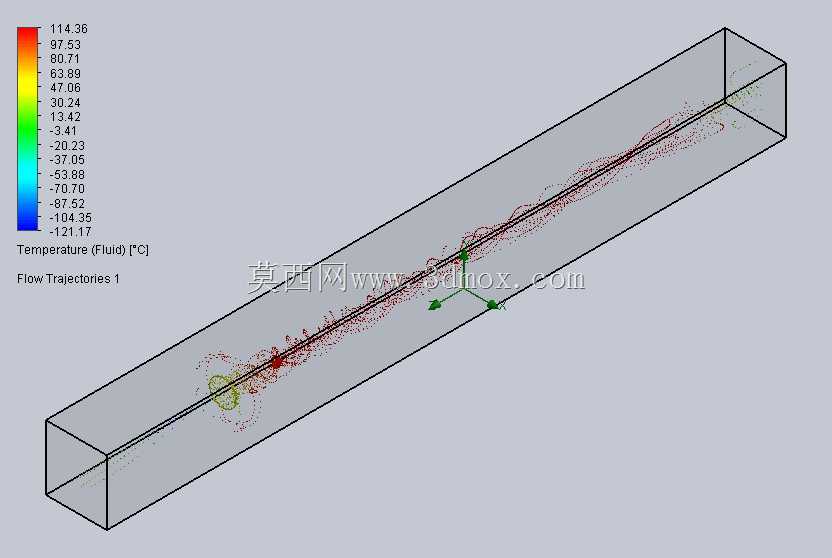

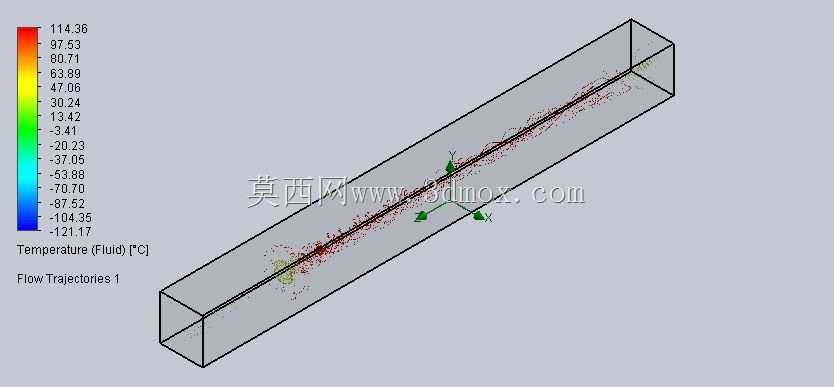

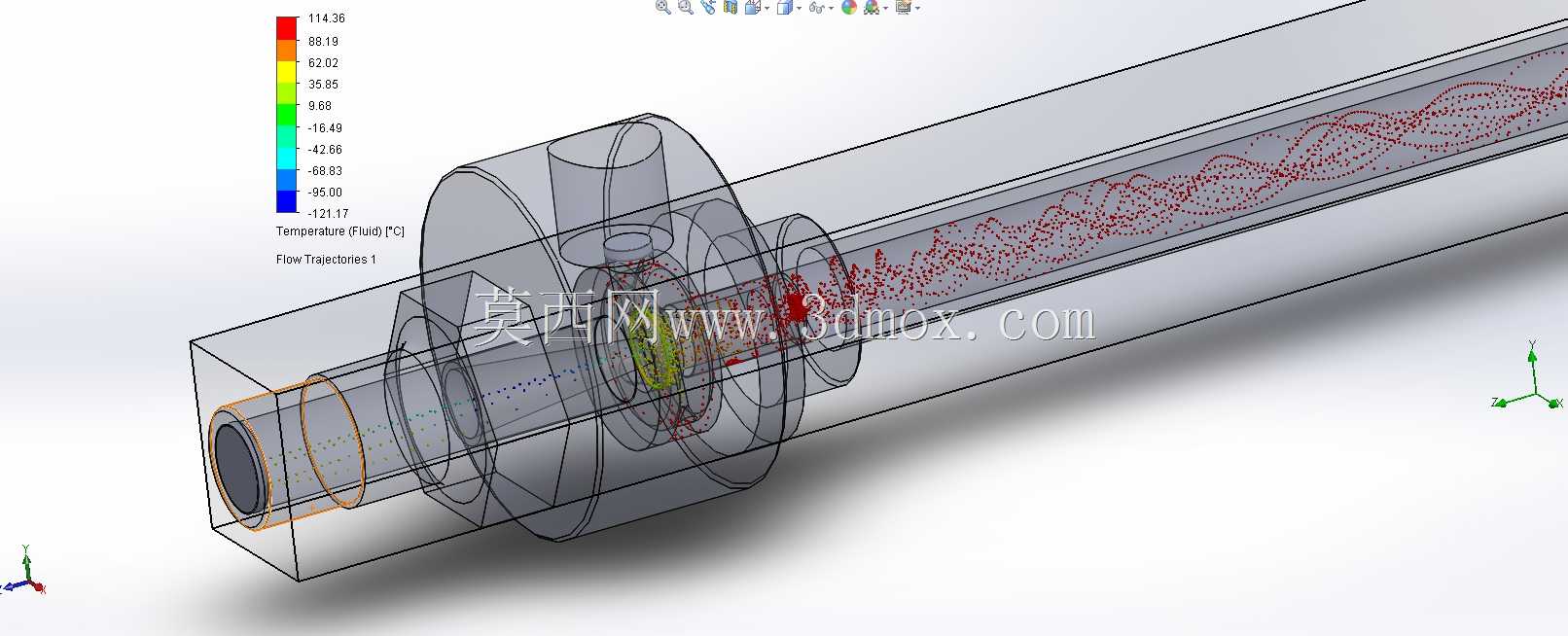

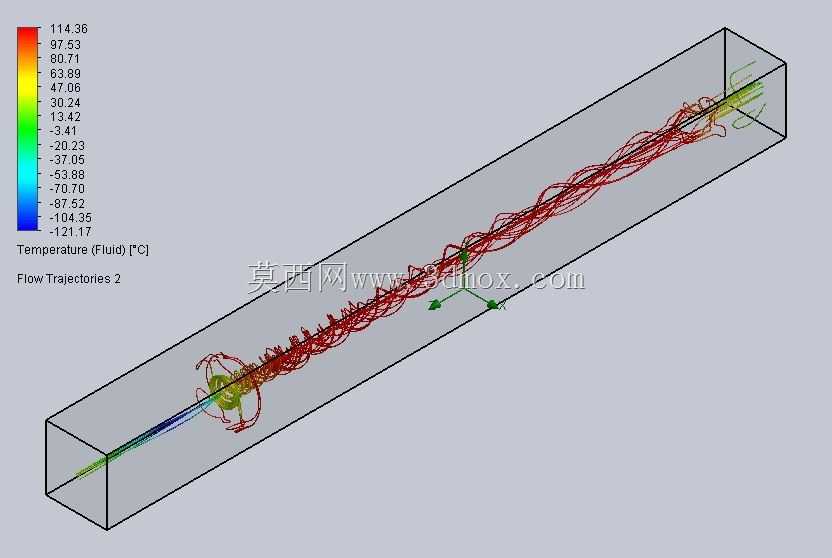

涡旋制冷管气动冷却元件结构设计

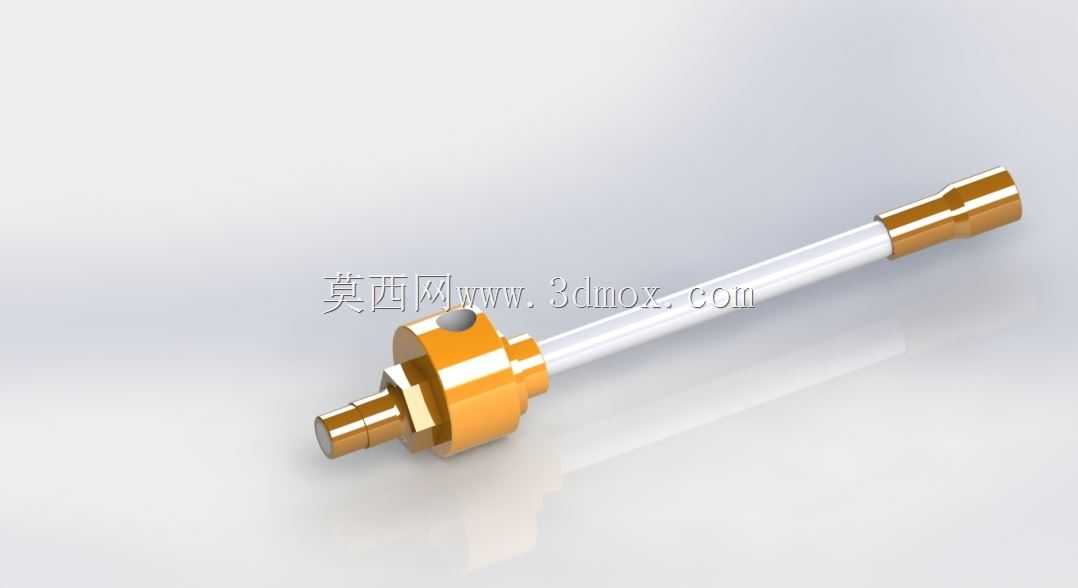

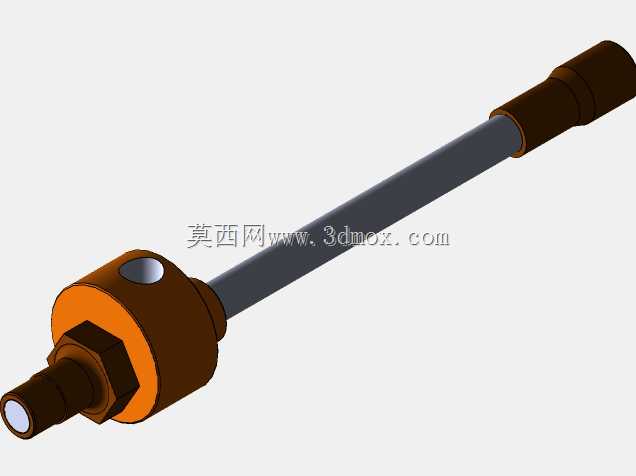

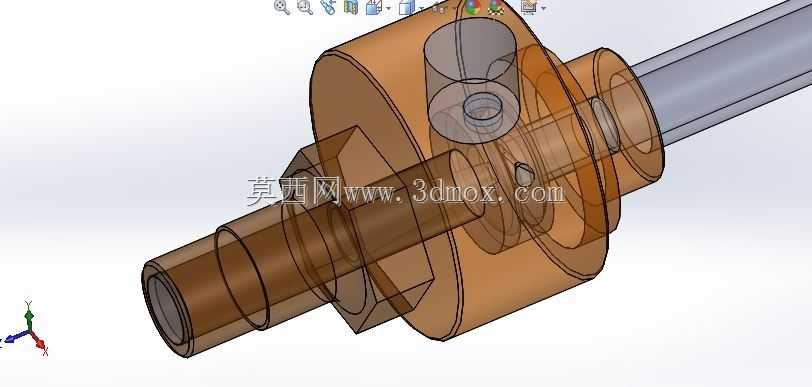

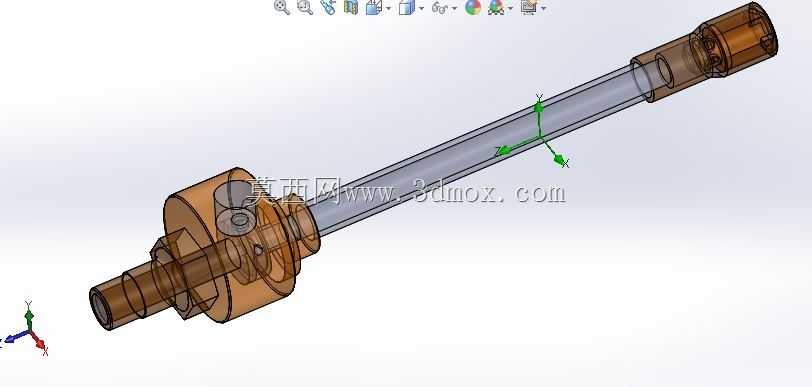

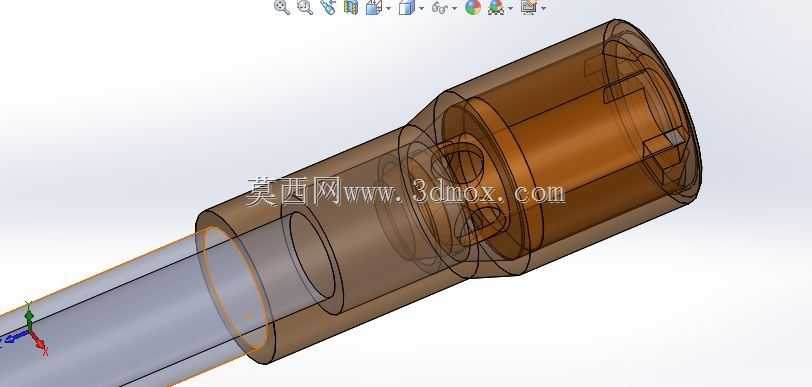

这款涡流管是面向工业局部冷却场景开发的气动制冷元件，核心依托涡流膨胀制冷原理实现无冷媒制冷，在工业加工、电子制造、精密检测等领域有着广泛的应用空间。在实际生产场景中，这类元件常被用于刀具切削过程的局部降温，替代传统切削液冷却方案，避免切削液对精密加工件表面造成污染，同时也可用于电子元器件焊接后的快速冷却、小型密闭空间的局部控温、工业检测镜头的防结露吹扫，在易燃易爆的特殊工况下，还能作为无电气元件的纯气动制冷装置，规避电火花带来的安全风险。从功能特性来看，这款涡流管仅需接入压缩空气即可实现冷热气流分离，无需任何外接电源、冷媒介质，内部无运动磨损部件，运行过程无振动、无噪音干扰，可长时间连续工作无故障，通过调节尾部的节流阀开度，能够灵活调整冷气流的温度与流量，最低可将进气温度降低四十摄氏度以上，满足不同场景的冷却强度需求。在设计思路上，这款产品采用同轴式对称布局，主体分为进气腔、涡流发生腔、冷热分离段、冷端出气段与热端排气段五个核心部分，进气端设置环形进气接口，可适配标准气动快插接头，涡流发生腔内置精密加工的螺旋导流槽，确保压缩空气进入腔室后能够形成稳定的高速涡旋气流，冷热分离段采用光滑内壁的直通式结构，减少气流流动过程中的能量损耗，冷端与热端分别采用阶梯式接头设计，可直接对接不同管径的输气软管，无需额外加装转接头。在外形尺寸与安装边界上，这款涡流管整体为细长杆状结构，主体直径适配常规工业安装支架的夹持范围，总长度可满足多数设备的狭小空间安装需求，进气接口位于主体中部的侧方位置，安装时无需预留轴向的接管空间，可直接通过配套的卡箍支架固定在设备机架、机械臂末端或者加工主轴旁，两端的气路接口均采用外螺纹加插杆的复合设计，既可以通过螺纹实现硬管密封连接，也可以直接插装气动软管实现快速装配，安装过程无需复杂调试，接入额定压力的压缩空气即可正常工作，整体结构紧凑，占用安装空间极小，能够适配各类紧凑布局的工业设备加装需求。
