直插式蓝牙通讯模块结构设计

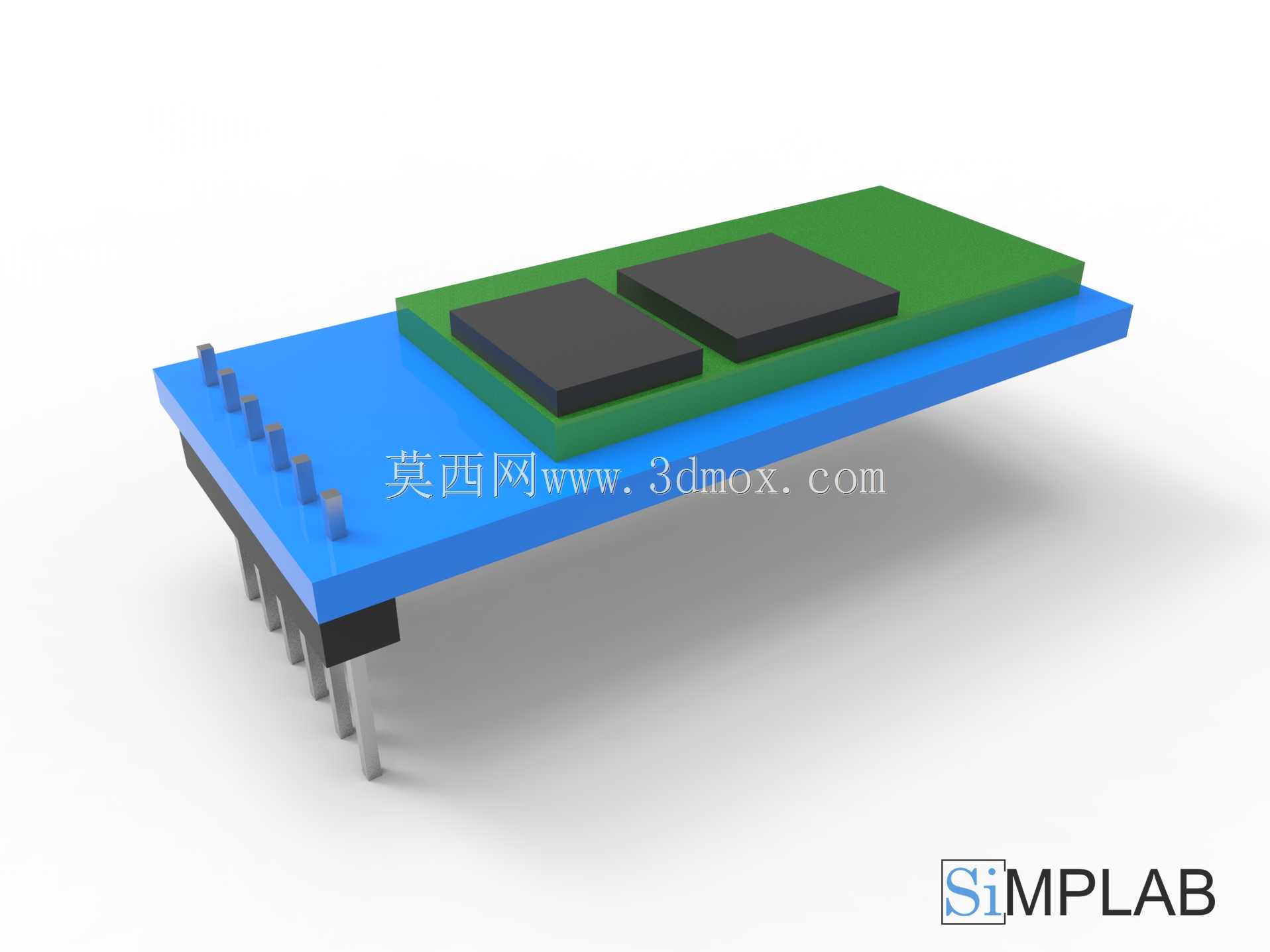

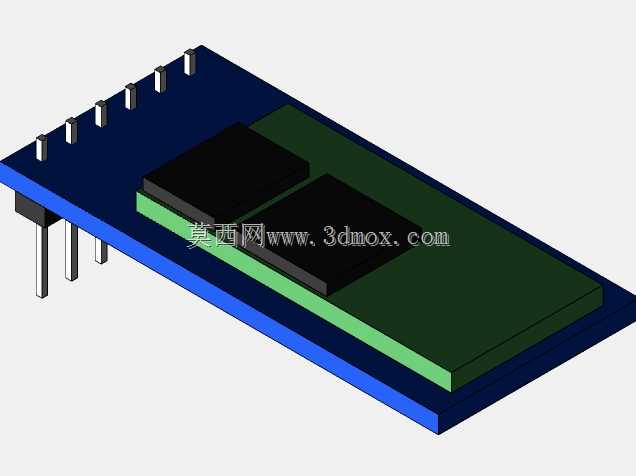

这款直插式蓝牙通讯模块主要面向短距离无线数据传输场景设计，可广泛嵌入智能传感节点、小型机器人控制单元、工业现场数据采集终端、消费类电子外设等设备内部，替代传统有线串口连接方案，解决狭小空间内设备间布线繁琐、移动部件走线易损耗的痛点，实现设备间低功耗、稳定的双向数据交互。模块采用双层板堆叠结构设计，下层为蓝色接口载板，边缘排布直插式排针引脚，可直接插接在标准2.54mm间距的母座上，无需额外焊接转接线，适配多数通用开发板与定制控制主板的安装位，排针引脚统一引出电源、接地、数据收发、状态控制等信号，降低硬件集成的接线难度。上层为绿色核心功能板，板载两颗核心封装芯片，分别承担蓝牙射频信号处理与基带协议运算功能，芯片采用方形扁平无引脚封装，贴装在核心板表面，既缩减整体堆叠高度，也能保障芯片散热效率与信号传输稳定性。整体结构采用上下板平行堆叠的布局，核心板尺寸略小于载板，在载板边缘预留出排针安装与插拔操作的空间，避免安装时手指或工具触碰核心板元件造成损伤；模块整体厚度控制在较低范围，可适配外壳内部空间局促的嵌入式设备安装需求，直插式安装方式无需额外固定结构，依靠排针的插拔力即可实现稳固连接，同时也方便后期维护更换。设计过程中充分考虑电磁兼容需求，核心板的射频电路区域做了铺地隔离处理，载板的电源引脚预留滤波电容安装位，可有效降低外接电源纹波对蓝牙信号的干扰，保障在工业现场复杂电磁环境下的通讯可靠性；排针引脚采用统一顺序定义，兼容主流蓝牙串口模块的引脚排布，可直接替换同封装的老旧模块，无需修改原有主板的布线设计，降低设备升级的改造成本。模块的安装边界完全匹配标准直插封装的尺寸要求，引脚间距公差控制在工业级标准范围内，可适配波峰焊与手工焊接等不同加工工艺，满足小批量试制与大规模量产的装配需求。
