阳明SSR-25DA直流控交流固态继电器

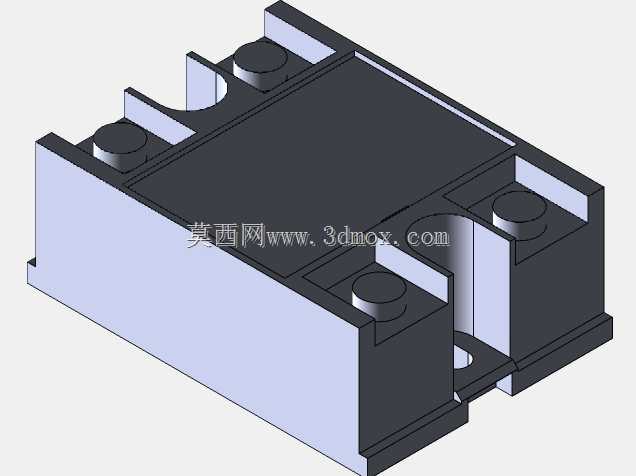

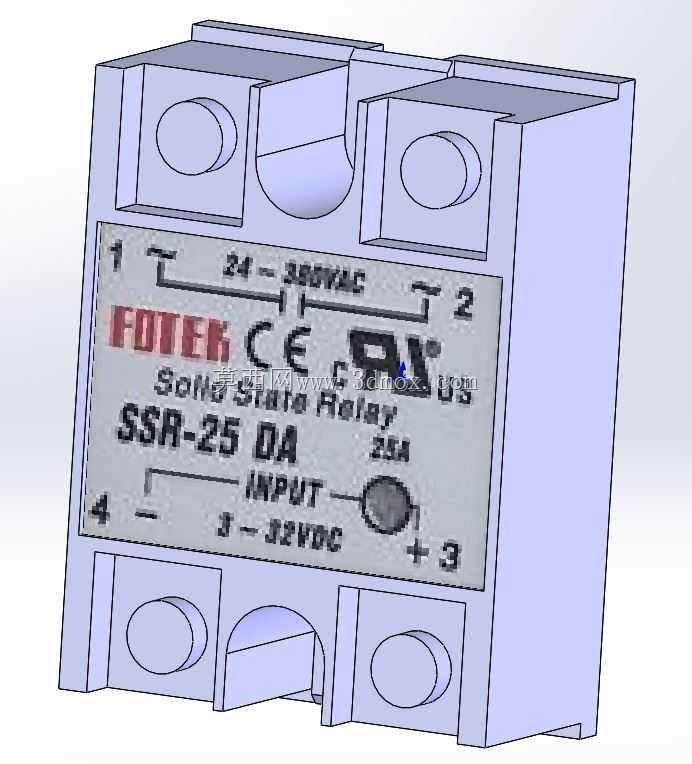

这款直流控交流固态继电器，是工业自动化控制回路、小型温控加热系统、3D打印加热床控制场景中常用的无触点通断器件，相比传统电磁继电器，它没有机械触点结构，通断过程不会产生电弧磨损，开关响应速度快，工作过程无机械噪音，使用寿命远高于同规格电磁式继电器，非常适合频繁通断的小功率交流负载控制场景。该器件输入侧采用3-32V直流信号驱动，可直接匹配PLC输出端口、单片机控制引脚、温控器输出信号，无需额外加装驱动放大电路，控制回路与负载回路之间通过光电耦合实现电气隔离，能有效避免负载侧的强电干扰串入控制回路，保护前端控制元件不受高压损坏。输出侧可承载24-380V交流回路的通断控制，额定通断电流为25A，可直接驱动小功率加热棒、交流接触器线圈、小型交流电机、照明回路等常见工业负载，若驱动更大功率负载，也可作为前置触发器件搭配交流接触器使用。在设计这款三维模型时，完全参照实物的实际安装尺寸进行测绘还原，壳体采用工业常用的方块式阻燃塑壳结构，上下两端分别预留输入、输出接线端子的安装位，端子处设计有螺丝锁紧的圆弧凹槽结构，匹配M4规格的接线螺丝，可容纳最大6平方毫米的多股铜芯导线接入，接线时无需额外扩孔。器件两侧预留标准导轨安装卡扣结构，既可以通过卡扣直接固定在35mm标准DIN电气导轨上，适配常规电气柜内的安装排布，也可以通过壳体两端的固定耳，使用M3螺丝直接锁附在安装平面上，两种安装方式的孔位、卡扣尺寸都完全匹配实物安装边界，不会出现安装干涉问题。模型完整还原了壳体表面的参数标识、引脚定义丝印，包括输入侧正负极标识、输出侧交流端标识、额定参数标注区域，在做电气柜装配仿真、设备布线模拟时，可以直接通过模型表面的标识确认接线点位，避免接线错误。壳体的散热面结构也做了还原，底部平整的安装面可贴合散热片安装，当满负载工作时，可搭配对应规格的铝制散热片保证器件工作温度在合理区间，避免过热烧毁。整体模型的外形公差控制在0.1mm以内，所有安装孔位、卡扣尺寸、接线槽位都和实物一致，可直接用于电气装配干涉检查、设备结构布局验证、教学演示模型搭建等场景，在做小型自动化设备、桌面级加工设备的电气部分设计时，可直接调用该模型排布电气安装位，提前预留接线空间与散热空间，避免实际装配时出现器件与结构件干涉、接线空间不足的问题。
