十六通道继电器控制电路板结构设计

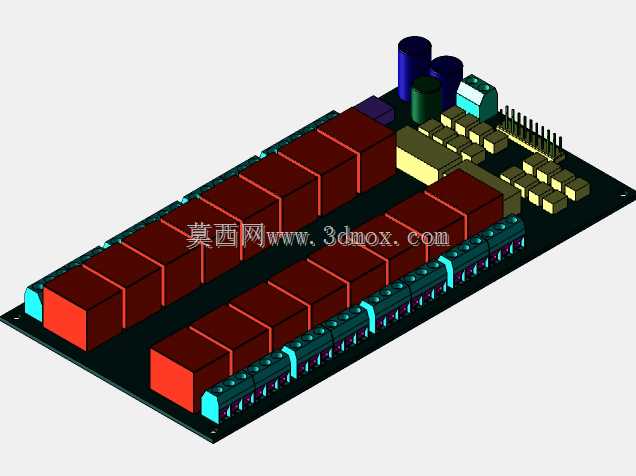

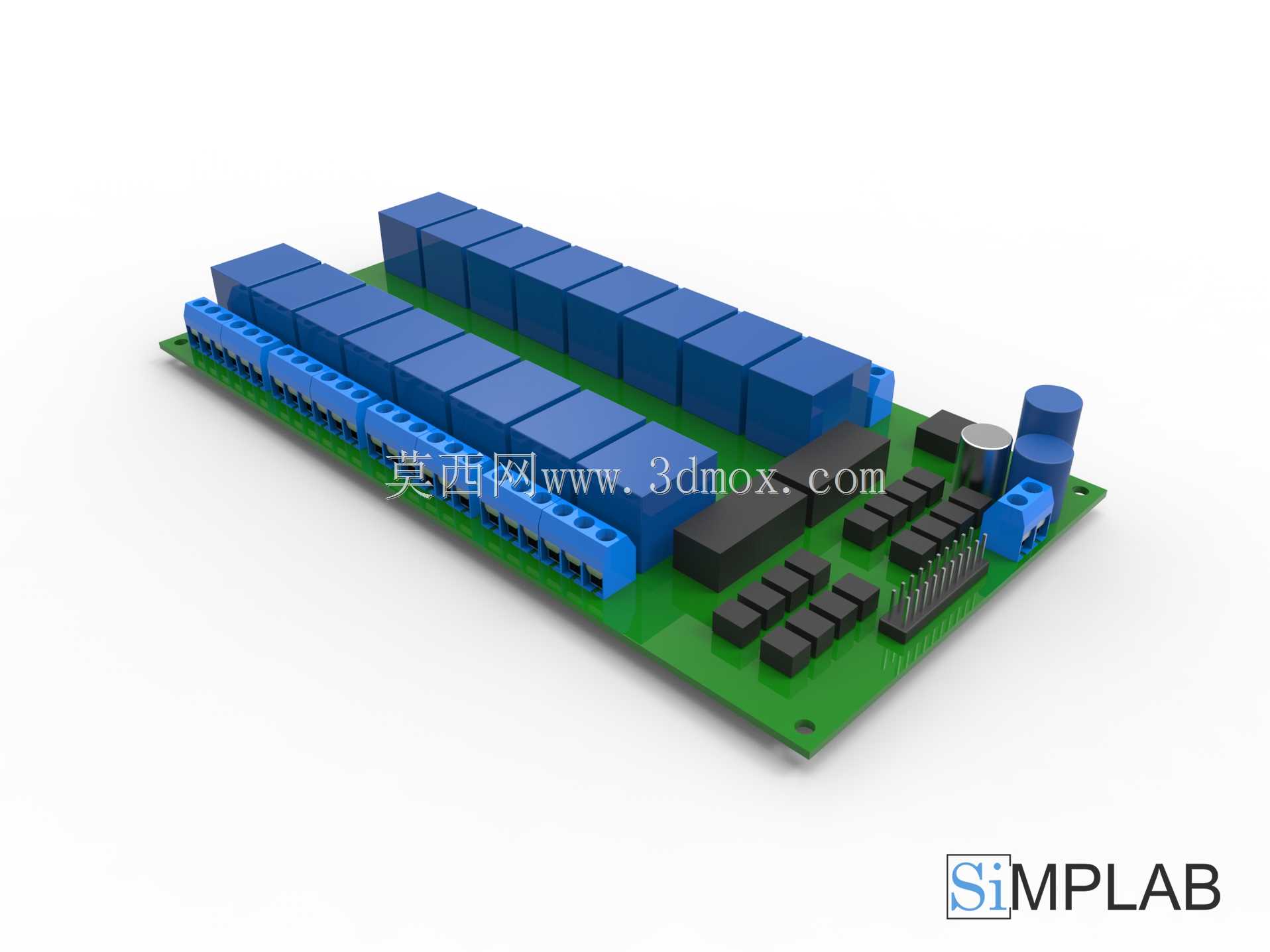

这款十六通道继电器控制板，是工业自动化控制场景中常用的弱电控制强电的核心转接部件，广泛应用在自动化产线信号转接、智能设备配电控制、实验平台信号切换、智能家居集中控制等场景中，能够实现单路控制信号对多路大功率负载的独立通断管控，解决了主控芯片IO口驱动能力不足、强弱电隔离防护的核心痛点。从实际用途来看，该控制板可对接单片机、PLC等主控单元的输出信号，每一路继电器都能独立承载常规交流或直流负载的通断需求，可同时管控十六路独立负载回路，在多设备联动的控制场景中，能够大幅简化控制线路的布线复杂度，减少外接转接模块的使用数量，提升整套控制系统的集成度。在功能特性设计上，板载每一路继电器都搭配了对应的接线端子，输入端采用排针接口对接主控信号，输出端采用螺丝式接线端子方便外接负载线路，板上集成了必要的续流保护元件、状态指示元件，能够在继电器通断瞬间吸收线圈反向电动势，避免反向电压击穿前端主控元件，同时每路的工作状态可通过板载指示元件直观查看，方便现场调试与故障排查。设计思路上，整体采用长条形PCB布局，将十六个继电器沿板身长度方向等距排布，输入接口与输出接口分置板身两侧，强弱电走线区域做了清晰的分隔，避免强电线路对弱电控制信号产生电磁干扰；板身预留了标准的安装固定孔位，可直接通过螺丝固定在设备机箱内部的安装位上，也可搭配导轨卡扣安装在标准电气导轨上。外形尺寸上整体为长条形规整结构，宽度适配常规电气安装槽的尺寸要求，板上元件最高高度不超过常规继电器模块的通用安装高度，接线端子的高度与继电器高度保持协调，安装时不会出现元件干涉的问题，板边预留的安全距离符合电气设备的绝缘间距要求，安装边界清晰，可直接嵌入到各类控制机柜、设备电控仓内使用，无需额外做结构避让处理。
