Arduino Nano开源控制板精细三维结构

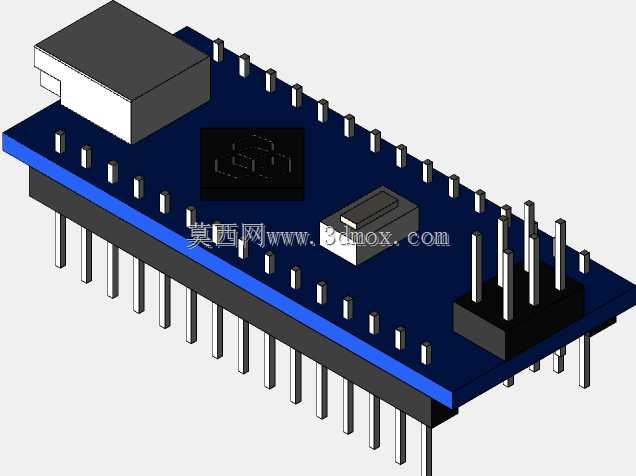

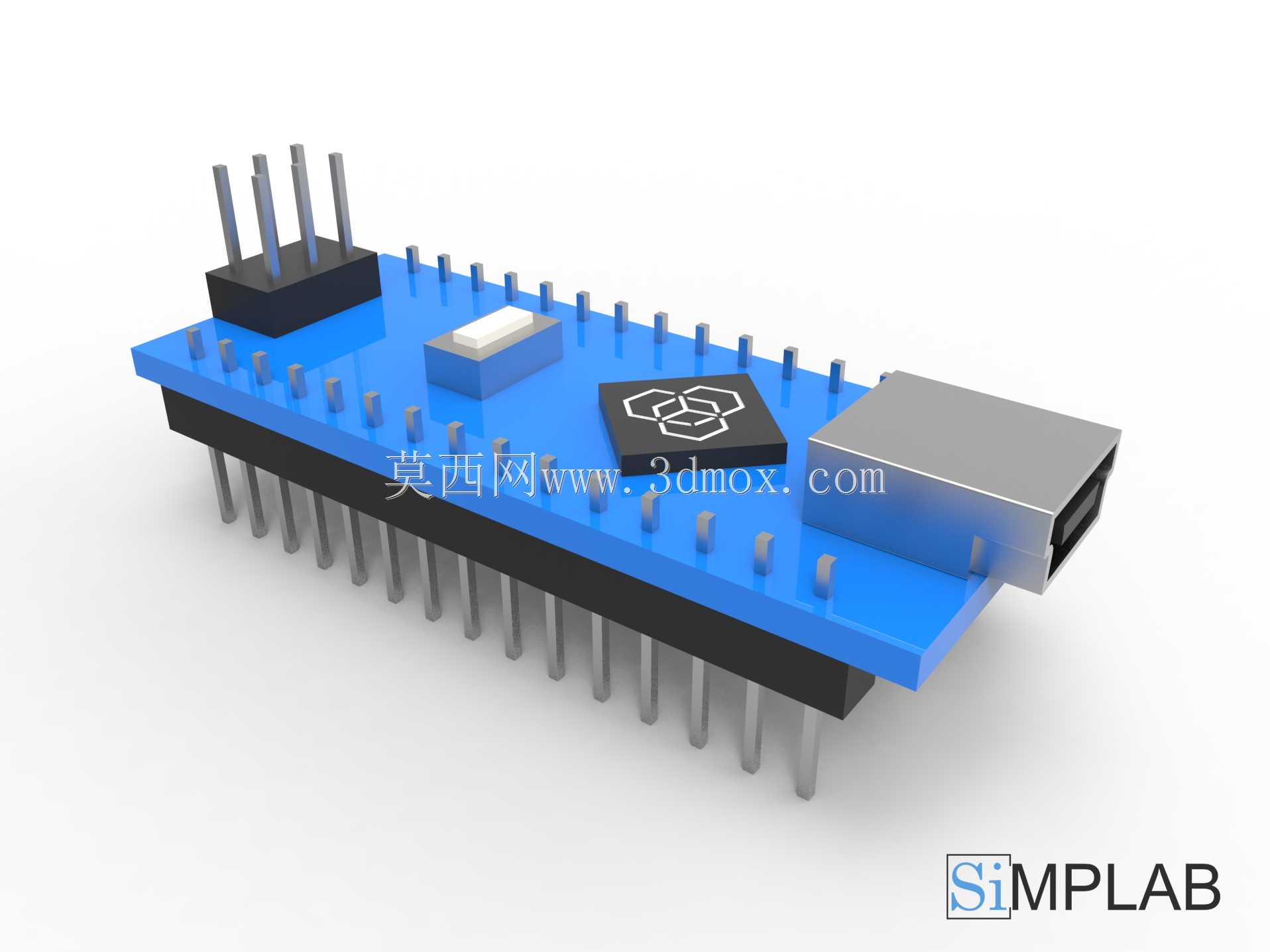

这款Arduino Nano控制板的三维结构，完整还原了小型化开源单片机控制板的全部实体特征，可直接用于电子设备结构适配、教学演示模型搭建、嵌入式项目外壳设计等场景。在创客项目开发、小型智能装置制作、学生电子竞赛作品搭建、工业小型传感节点部署等场景中，这类控制板是核心控制载体，承担着信号采集、逻辑运算、执行器驱动的核心作用，其三维结构的精准还原，能帮助开发者在结构设计阶段提前完成安装匹配校验，避免实际打样组装时出现干涉、错位等问题。从功能特性来看，该控制板采用直插排针引出全部IO端口，板载USB接口用于程序烧录与串口通信，集成复位按键、晶振电路、电源指示模块，整体布局紧凑，在极小的板身内整合了单片机最小系统的全部必要元件，能够满足小型化项目的控制需求，可对接各类传感器、舵机、显示屏等外接模块，实现从简单的LED控制到复杂的多节点传感数据采集等多样功能。在设计思路上，该结构完全遵循实体控制板的布局逻辑，排针间距严格按照标准2.54mm间距设计，板身轮廓做了圆角处理避免尖锐边角划伤，USB接口位置突出于板身边缘，方便插拔数据线，各元件高度做了精准还原，排针引脚长度、USB接口金属外壳高度、板载芯片与晶振的高度差都完全匹配实物，能够真实反映组装后的整体空间占用情况。从外形尺寸与安装边界来看，该控制板整体为窄长型板状结构，板身厚度符合标准PCB板厚度叠加元件高度的实际尺寸，两侧直插排针的引脚伸出长度满足标准面包板插接与焊接安装的空间需求，板身未设置固定安装孔，实际使用中可通过排针插接固定在面包板或定制PCB底座上，设计配套外壳时需要在USB接口对应位置预留开口，在排针位置预留对应通孔或避让空间，顶部复位按键位置需要预留按压操作空间，避免外壳遮挡影响按键操作，板载元件的最高凸起位置需要与外壳内壁保留足够安全间隙，防止挤压造成元件虚焊或损坏。
