Arduino Pro微型开发板结构设计

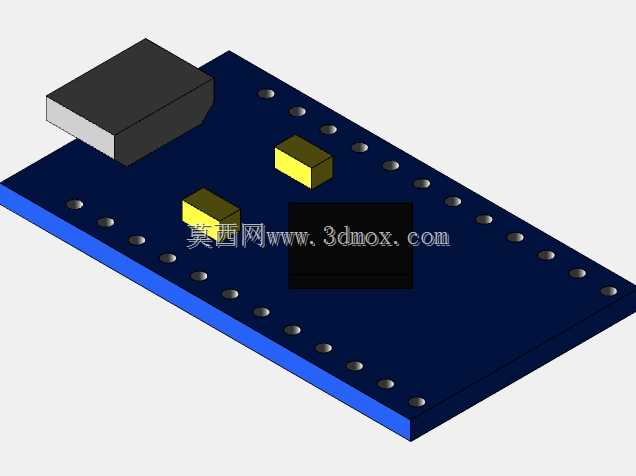

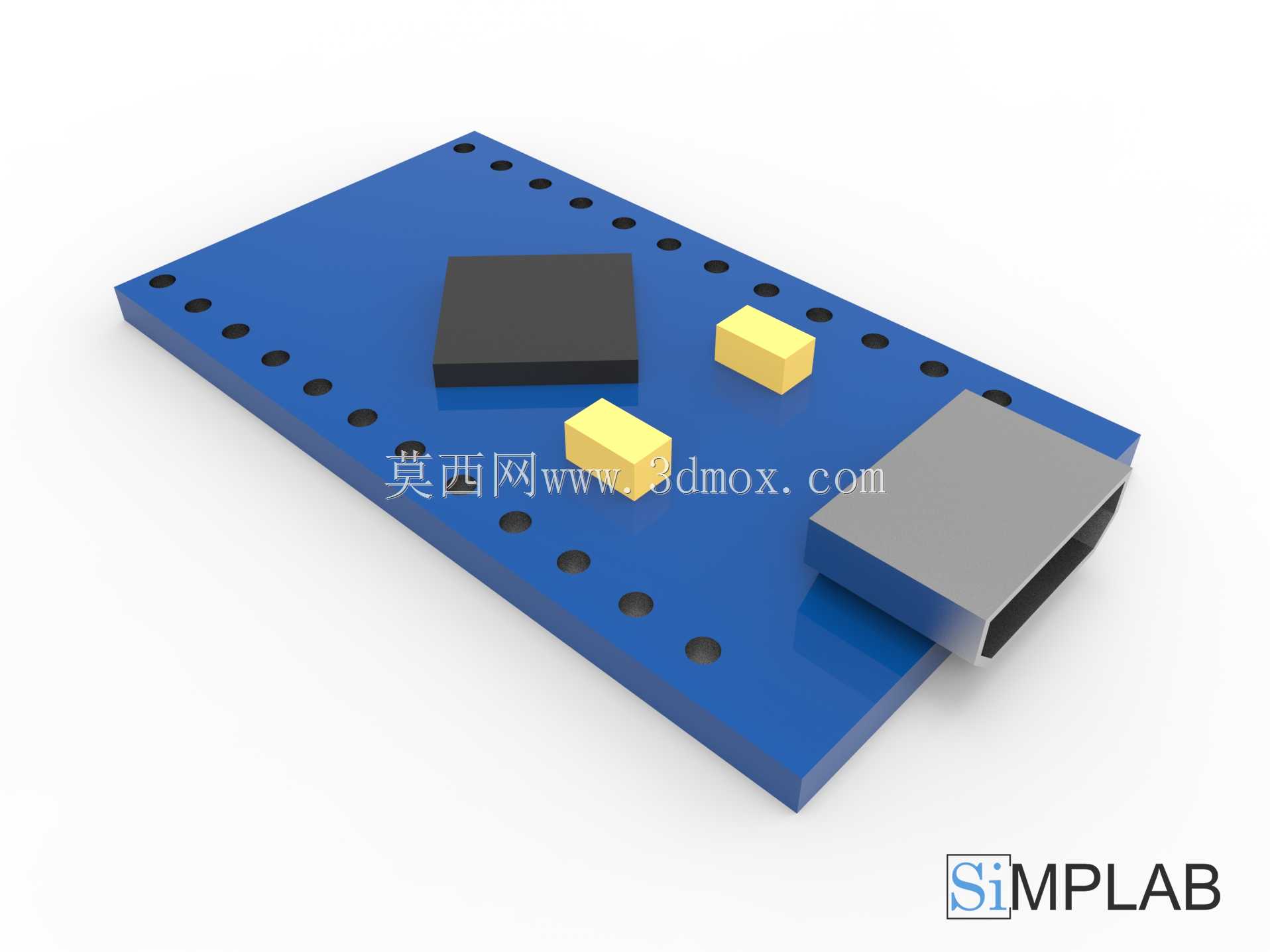

这款Arduino Pro微型开发板的三维结构设计，围绕嵌入式开发场景的实际使用需求展开，充分适配小型智能硬件、创客原型验证、小型机器人控制、可穿戴设备开发等多类应用场景，能够为开发者提供精准的硬件结构参考，提前预判元器件布局、安装适配、外设对接过程中可能出现的干涉问题。从实际用途来看，该开发板作为嵌入式控制的核心载体，可承载小型控制程序运行，对接各类传感器、执行器完成信号采集与指令输出，广泛适用于桌面级小型智能装置、教学实验教具、低功耗物联网节点的硬件搭建，相比常规尺寸的开发板更适合空间受限的嵌入式项目使用。在功能特性的结构适配设计上，模型完整还原了板载核心处理芯片、USB接口、排针焊盘、贴片阻容元件的位置与外形，所有元器件的高度、占位均按照实际硬件参数做了等比例还原，能够直观呈现板载元件的排布逻辑：核心处理芯片放置在板身中部区域，避开两侧排针的安装空间，避免接线时与芯片产生干涉；USB接口设置在板身一端，兼顾插拔操作的空间预留，不会与周边固定结构产生冲突；两侧的排针焊盘沿板身长边等距排布，孔位间距符合通用面包板、扩展坞的对接标准，能够直接适配常规的外接模块插接需求。设计思路上，整体以紧凑实用为核心原则，板身采用长条形规整外形，所有元件均布置在PCB板的单面区域，既降低了生产加工的难度，也方便后期使用时的固定与接线；板身四角预留了足够的安装避让空间，可适配M2规格的固定螺丝，能够直接安装在小型设备的壳体内部，不会出现元件突出板身导致无法合盖的问题。外形尺寸与安装边界方面，模型严格遵循实际开发板的尺寸比例，板身厚度控制在常规PCB板加最高元件的总高度范围内，两侧排针的伸出长度、USB接口的突出长度都做了精准还原，安装时只需预留对应长宽的平面空间，即可完成开发板的固定，同时板身周边预留了足够的接线操作空间，不会出现线材弯折过度、接口无法完全插入的问题，能够为硬件结构设计、壳体开模、整体装配验证提供可靠的三维参考。
