4.3英寸TFT液晶显示模块结构设计

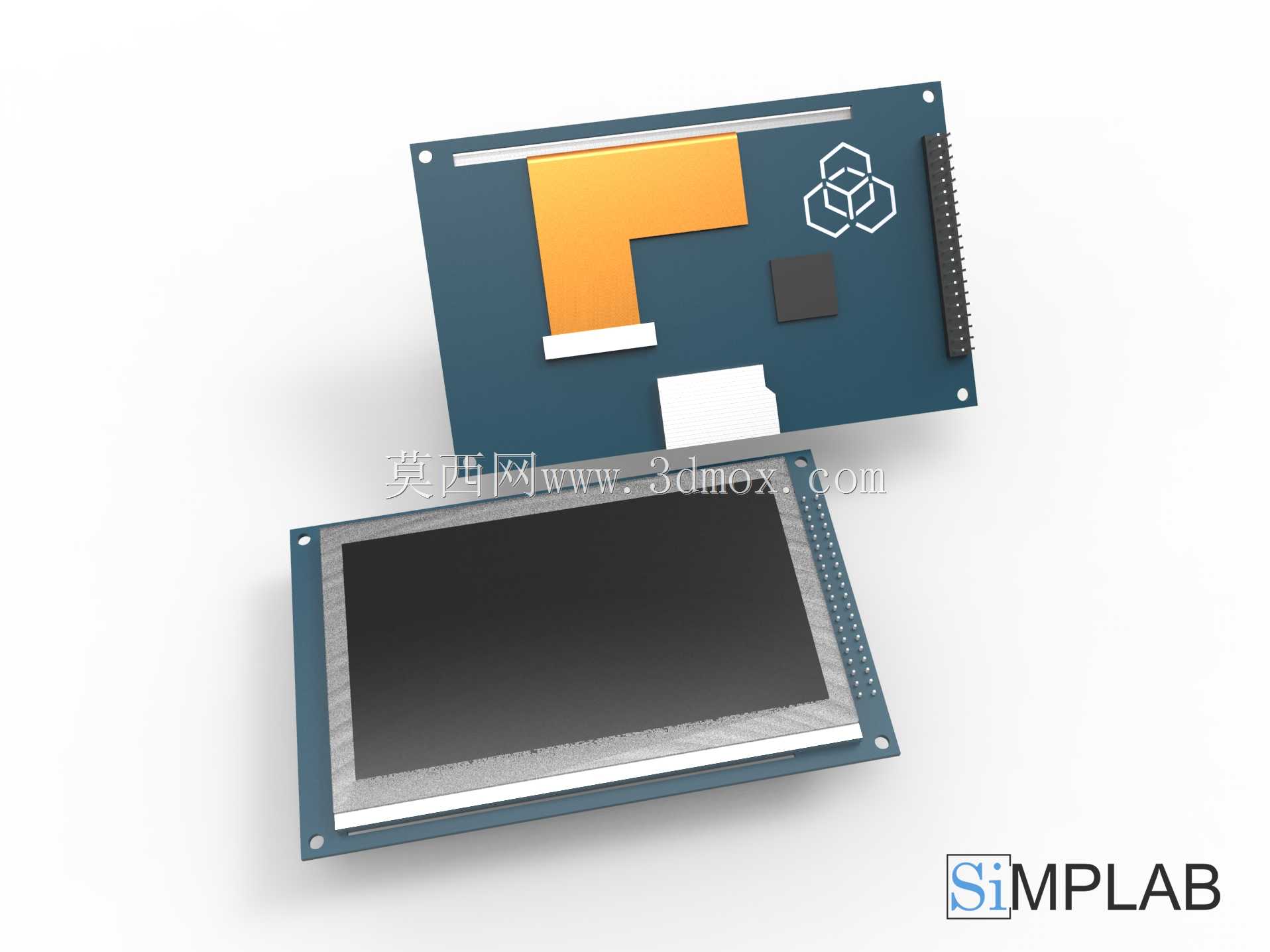

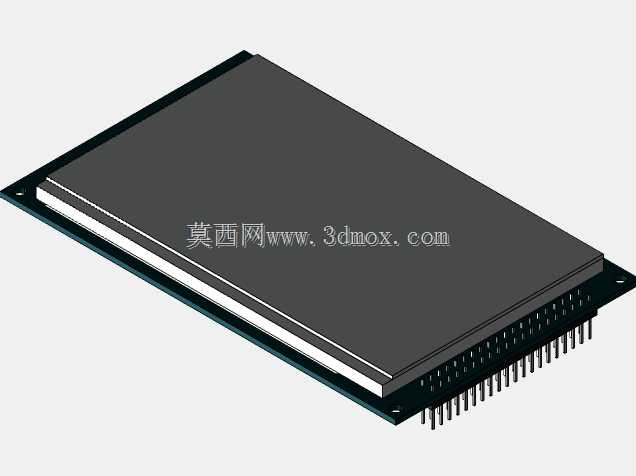

这款4.3英寸TFT液晶显示模块，是嵌入式人机交互场景中应用极为广泛的核心显示组件，常见于工业控制终端、小型智能检测设备、教学实验开发平台、便携检测仪器以及消费类小型智能装置中，承担着设备运行参数可视化、操作指令反馈、状态信息提示的核心作用，是连接设备硬件逻辑与操作人员交互的关键载体。从功能特性来看，该模块集成了TFT彩色液晶显示面板与驱动控制背板，显示区域能够实现清晰的彩色画面输出，可满足文字、数值、简易图形甚至动态曲线的显示需求，适配多数低功耗嵌入式场景的显示要求，板载的排针接口能够直接与主流单片机、开发板的IO引脚对接，无需额外复杂的转接电路即可完成驱动接线，降低了终端设备的集成难度。在设计思路上，该模块采用显示面板与驱动背板分层叠装的结构，将驱动电路、接口元件全部布局在显示面板后方的PCB板上，最大化压缩了模块整体的厚度，同时在PCB板四角预留了统一规格的安装固定孔位，方便在设备外壳或内部支架上完成螺丝固定，板上的接口排布避开了安装孔位与显示区域的投影范围，避免接线后与安装结构产生干涉，板载的存储与驱动元件均采用贴片封装，进一步缩小了电路板的整体占用空间。从外形尺寸与安装边界来看，该模块整体为矩形薄型结构，显示区域占据正面绝大多数面积，边框宽度控制在极小范围内，能够适配紧凑的设备面板开孔需求，安装孔位的孔距符合嵌入式开发领域的通用尺寸规范，可直接兼容多数标准开发板的显示屏安装位，模块后方的元件最高高度控制在合理范围内，安装时预留少量间隙即可避免元件与后方结构挤压，排针接口的引脚间距为标准间距，方便使用杜邦线或排线完成接线，整体结构设计充分考虑了嵌入式开发场景下的快速集成需求，既能够满足原型开发阶段的快速验证使用，也可直接适配小批量量产设备的装机需求，在保证显示功能稳定的前提下，尽可能简化了安装与接线的流程，降低了终端设备的整体设计难度。
