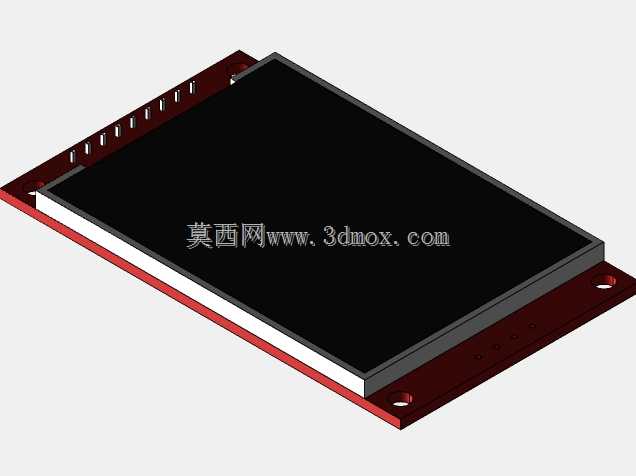

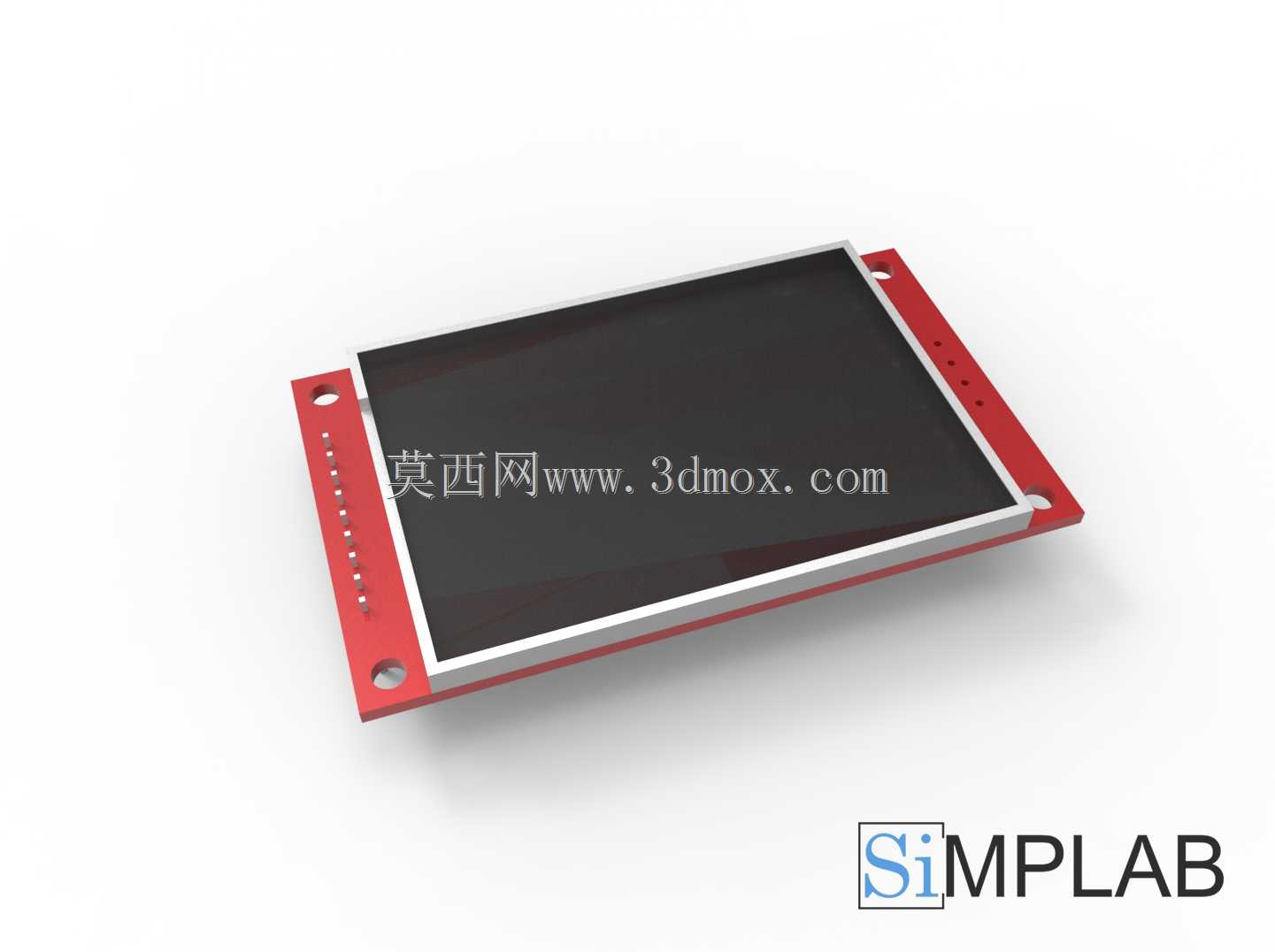

2.2英寸TFT彩色液晶显示模块结构

这款2.2英寸TFT显示模组是嵌入式开发、小型智能设备领域常用的人机交互核心部件，广泛应用在手持检测仪器、小型工控终端、开源硬件开发项目、桌面级小型智能设备、教学实验装置等场景中，承担设备运行状态可视化、参数数值展示、操作交互反馈的核心功能，能够为设备提供清晰的彩色画面输出，满足小体积设备的信息展示需求。

从功能特性来看，该款显示模组采用主动式TFT驱动架构，可实现全彩色画面显示，能够清晰展示文字、图标、简单图形甚至低帧率动态画面，相比同尺寸的段码屏、单色液晶屏，信息承载量有量级提升，可适配多参数同步展示的交互需求。模组采用板屏一体化设计，将TFT液晶面板、驱动电路、接口排针全部集成在同一块红色PCB基板上，无需额外搭配驱动转接板，可直接通过排针与主控电路板连接，大幅降低终端设备的组装难度与布线复杂度。

在设计思路上，这款模组优先兼顾小体积设备的安装适配性，整体采用矩形规整布局，液晶显示区域占据基板正面绝大多数面积，PCB基板向屏幕外侧延伸出均匀的固定边，在基板的四个角位置预留了标准圆形安装孔，可通过铜柱或螺丝直接固定在设备壳体内部的安装柱上，安装孔位间距符合小型嵌入式模组的通用安装规范，能够适配多数开源硬件主控板的安装位匹配需求。基板侧边排布的直插排针采用等间距设计，兼容通用2.54mm排针座，接线定义符合行业通用的TFT屏接线标准，可直接适配多数主流单片机的显示接口，无需重新定义引脚走线。

从安装边界来看，该模组整体厚度控制在较低范围，屏幕表面与PCB基板背面的总厚度可适配多数薄型手持设备的内部空间余量，不会出现安装后屏幕顶壳或者背板干涉的问题。PCB基板的边缘做了圆角过渡处理，避免安装过程中板边毛刺划伤设备内部的连接线，排针焊接位置做了平整处理，不会出现焊锡凸起导致的安装间隙不均问题。在实际设备装配中，该模组可直接嵌入设备前面板的预留开窗位置，屏幕显示区域与面板开窗对齐后，通过四角的固定孔锁紧即可完成安装，屏幕表面与面板内侧可贴合薄型防尘泡棉，避免灰尘进入屏幕与面板之间的缝隙影响显示效果。

在实际应用中，这款显示模组可根据终端设备的需求调整显示方向，支持横屏、竖屏切换显示，能够适配不同设备的操作界面布局，驱动电路内置的升压模块可直接通过主控板的通用IO口供电，无需额外提供高压驱动电源，进一步简化终端设备的电源设计。
