LCM1602B字符型液晶显示模组结构设计

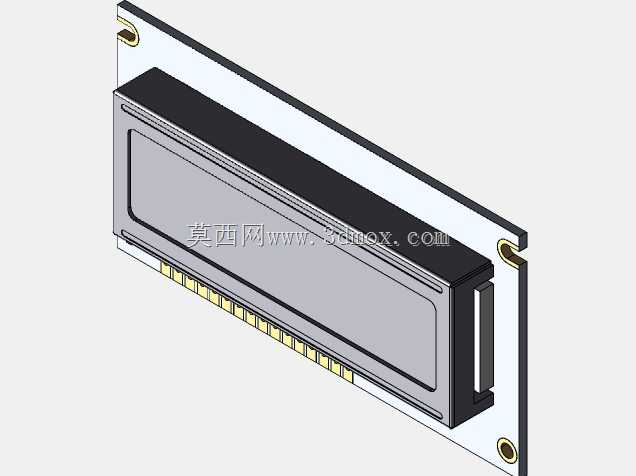

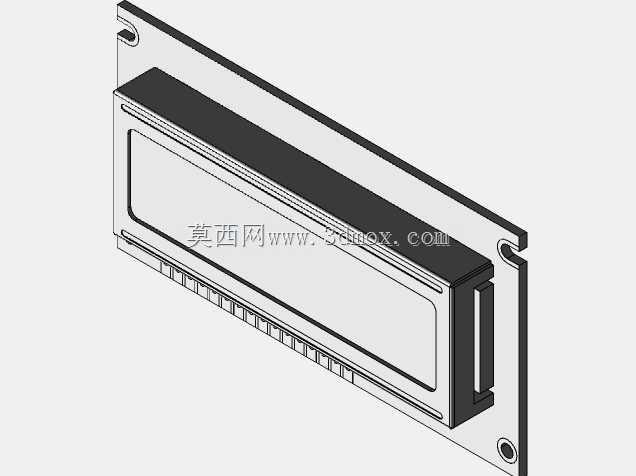

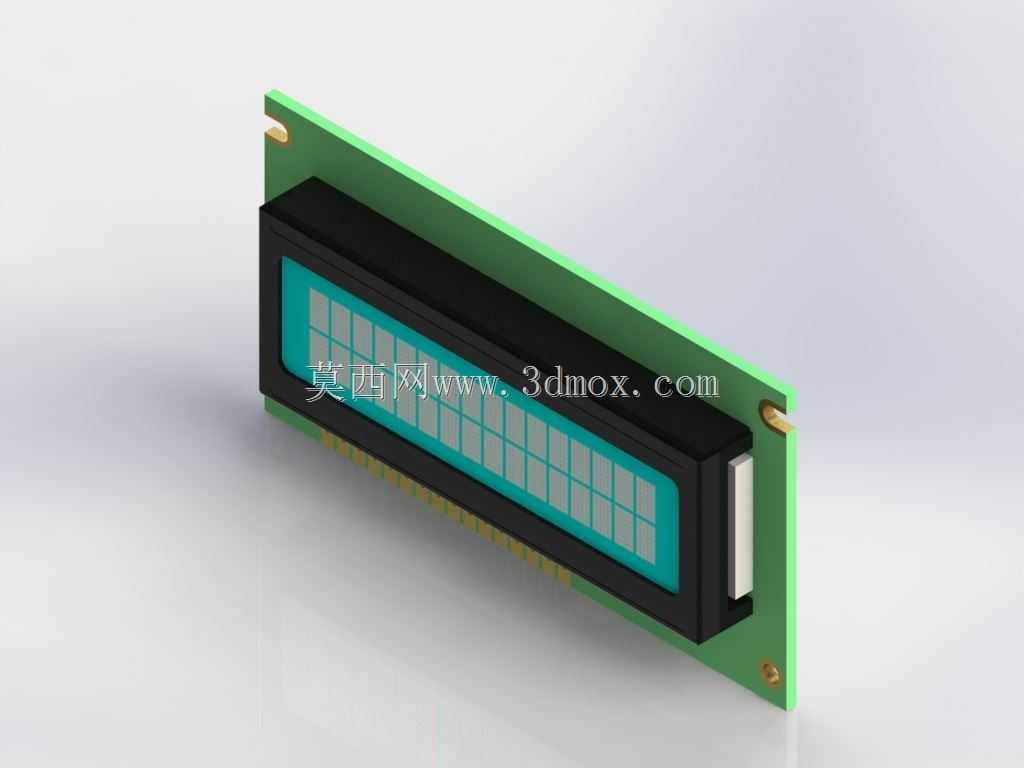

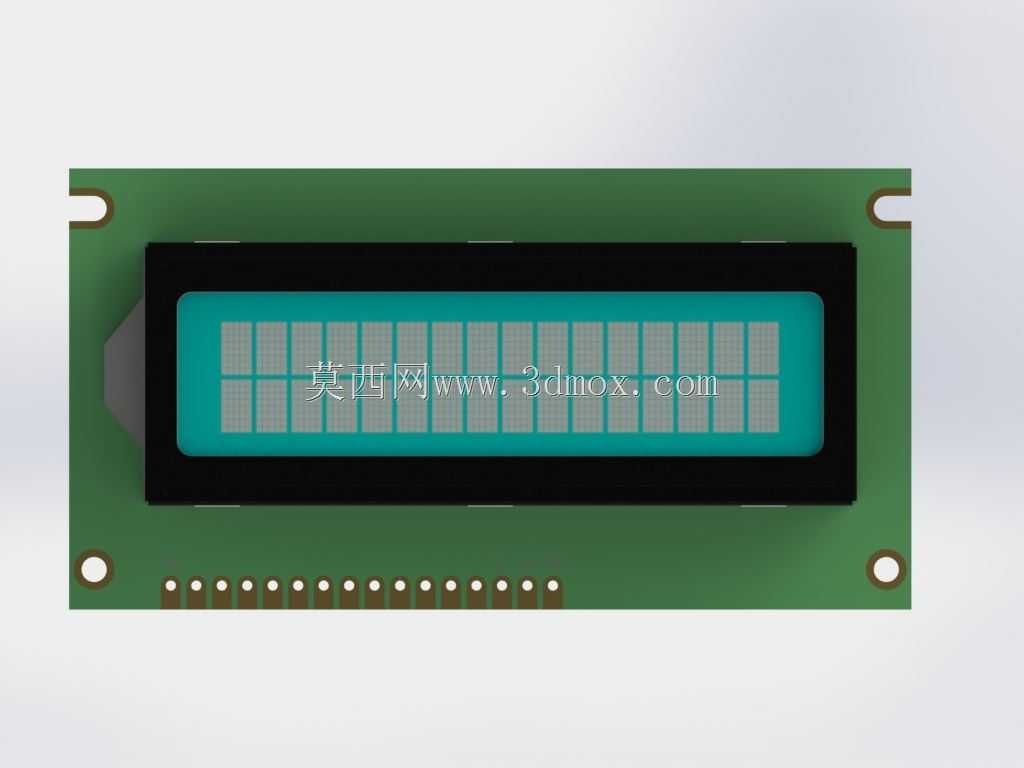

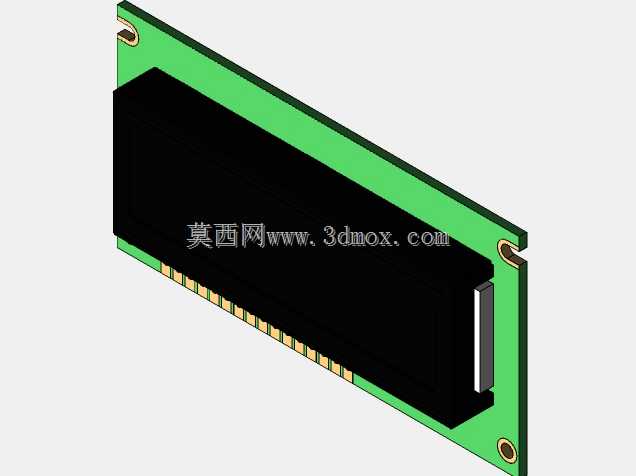

这款字符型液晶显示模组是嵌入式人机交互场景中应用极为广泛的基础显示部件，常见于小型工业控制终端、智能家电控制面板、教学实验开发板、小型检测仪器、物联网终端节点等设备中，承担着设备运行参数展示、操作菜单提示、状态告警反馈、交互指令回显的核心作用，能够在有限的显示区域内稳定输出两行、每行16个标准ASCII字符，满足绝大多数低复杂度嵌入式设备的信息展示需求，无需搭载复杂的图形显示驱动，大幅降低主控端的算力占用与开发难度。从功能特性来看，该模组采用字符点阵式显示原理，内置标准字符库，可直接调用数字、英文字母、常用符号的点阵数据，主控仅需发送对应字符编码即可完成内容显示，无需逐点刷新像素数据，驱动逻辑简洁，适配绝大多数8位、16位单片机及通用嵌入式主控芯片；模组自带背光结构，可在弱光环境下清晰辨识显示内容，显示对比度可通过外接电位器灵活调节，适配不同光照场景下的观看需求。设计过程中，首先围绕嵌入式设备的安装空间约束确定整体外形边界，将PCB基板、液晶显示层、背光组件、驱动芯片、连接引脚做一体化堆叠布局，在保证结构强度的前提下尽可能压缩整体厚度，适配各类薄型面板的嵌入式安装需求；PCB板边缘预留对称的金属安装固定孔，孔位间距符合行业通用安装规范，可直接通过铜柱或螺丝固定在设备壳体内部，无需额外定制安装支架；引脚排布采用行业通用的单排直插布局，引脚定义兼容主流1602液晶的接线标准，可直接替换同规格老旧模组，降低设备维护替换的适配成本。外形尺寸上，模组整体长宽比例适配标准1602液晶的通用安装尺寸，PCB板边缘做圆角处理避免安装时刮擦设备内部走线，显示区域位于模组正面居中位置，黑框边框刚好包裹液晶显示层，既起到遮光防漏光的作用，也能在面板开孔安装时遮挡开孔边缘的加工毛刺，提升装配后的外观整洁度；连接引脚伸出长度兼顾直插焊接与接插件连接两种使用场景，既可以直接焊接在主控电路板上，也可以通过排线接插件连接，适配不同设备的内部走线布局；模组背部的驱动芯片与周边阻容元件做贴装布局，不额外占用正面空间，元件排布避开安装孔位与结构受力区域，避免安装紧固时造成元件虚焊或PCB变形。
