机床用可弯曲喷雾冷却润滑喷淋装置

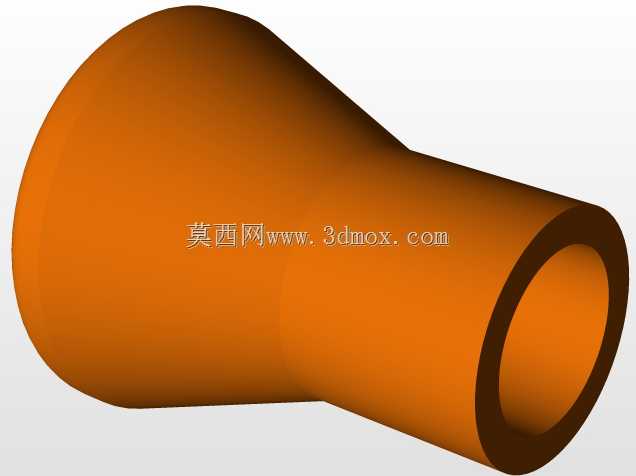

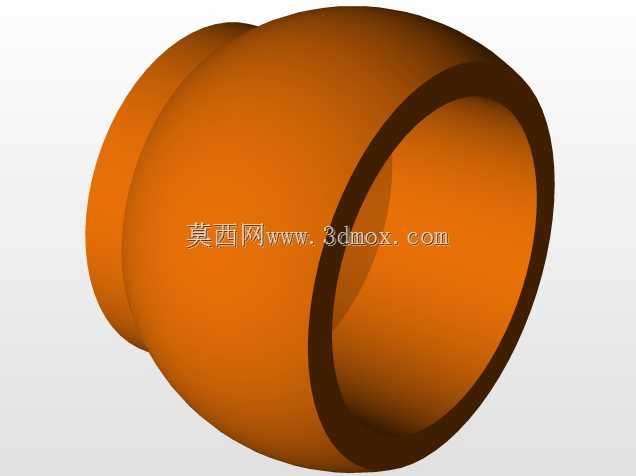

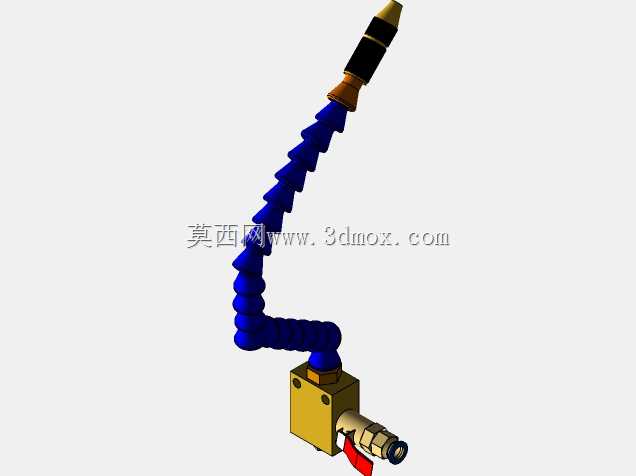

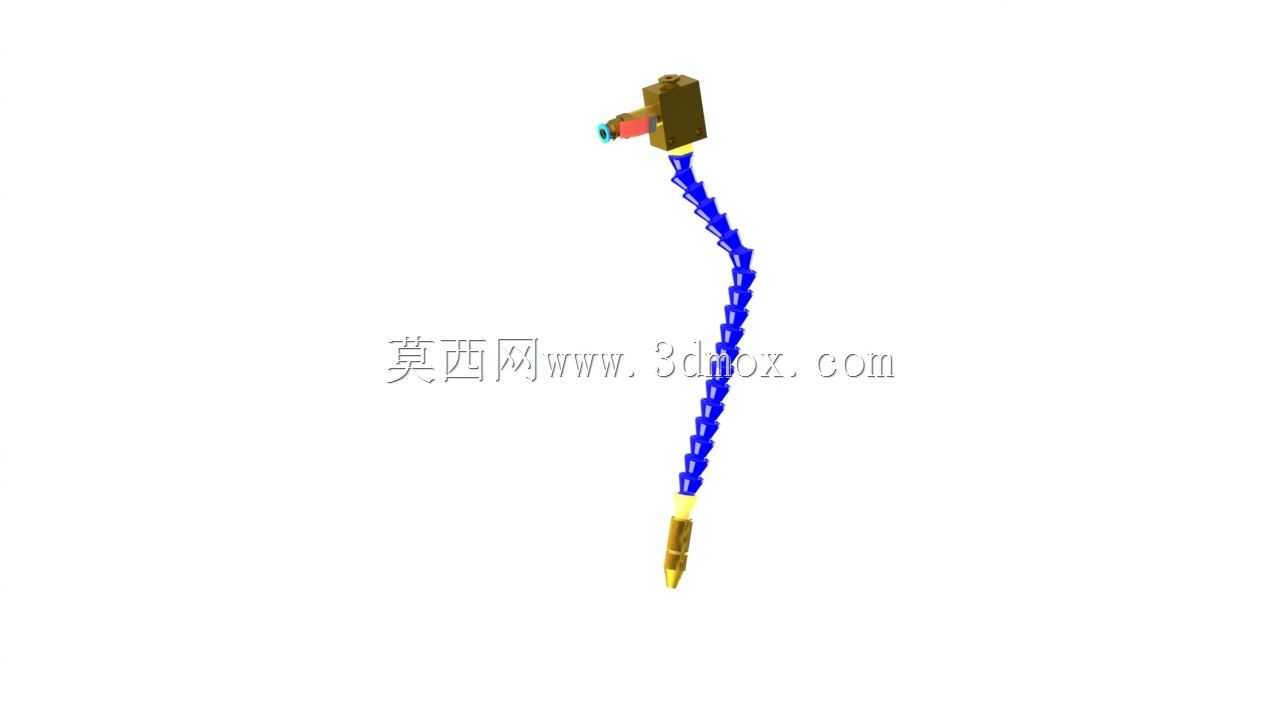

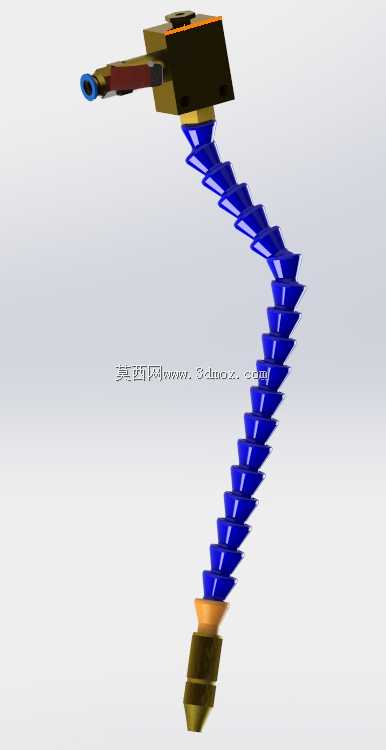

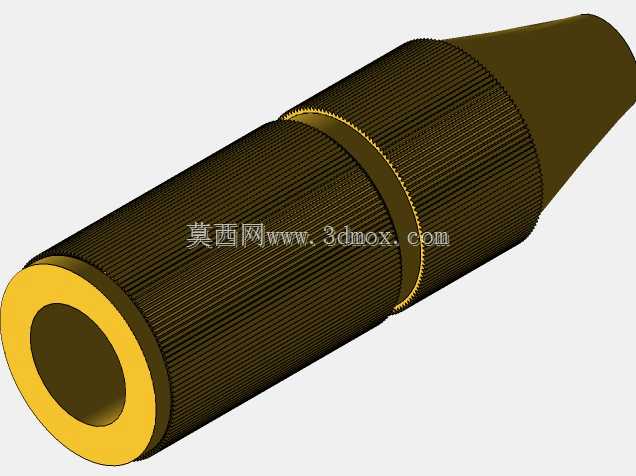

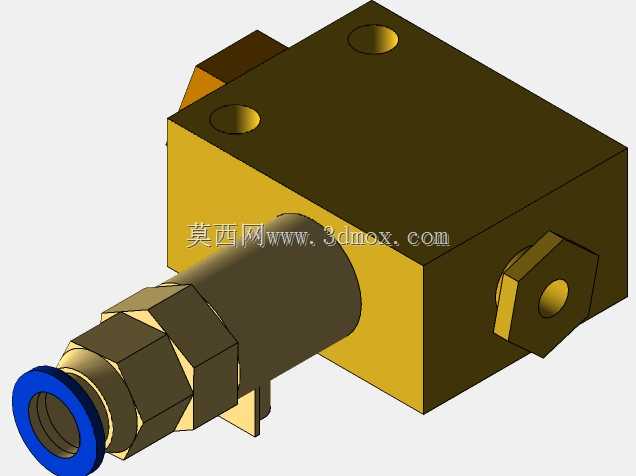

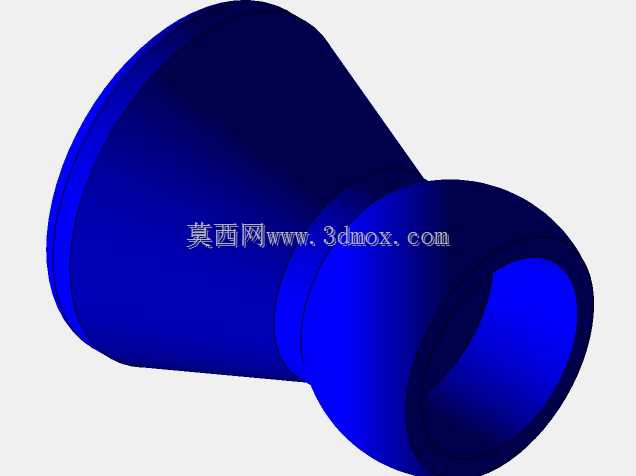

这款喷淋装置主要面向金属切削加工场景设计，可适配各类数控铣床、磨床、普通车床等机加工设备，在刀具高速切削、工件磨削的作业过程中，精准将冷却润滑介质输送至加工接触区域，解决加工过程中刀具与工件摩擦生热导致的刀具磨损加快、工件表面灼伤、加工精度下降等常见问题，同时可冲刷走加工产生的细碎切屑，避免切屑刮伤已加工表面，提升加工成品的表面质量。装置采用可任意弯曲定型的竹节式万向管结构，管身每一节都可独立转动调整角度，操作人员可根据不同的加工工位、刀具长度、工件装夹位置，自由调整喷嘴的朝向与伸出长度，无需额外加装复杂的调整支架，即可让冷却液或润滑液精准对准切削点，适配不同尺寸工件、不同加工工序的冷却润滑需求，无论是深孔加工、端面铣削还是外圆磨削，都能找到合适的喷射角度。装置的连接端采用标准快接结构设计，可直接对接机床上现有的冷却管路接口，无需对原有冷却系统进行大规模改造，安装边界灵活，既可以固定在机床主轴旁的安装座上，也可以通过磁吸座临时固定在机床工作台的合适位置，整体占用空间极小，不会与刀具、工件的运动路径产生干涉，竹节管的长度可根据实际安装需求选择，常规工况下伸出长度可覆盖主轴周围150-300mm的作业范围，满足绝大多数中小型零件的加工冷却需求。喷嘴部分采用雾化结构设计，可将通入的冷却液打散为均匀的细小雾滴，相比传统的直喷式冷却管，雾化后的介质接触高温加工区域时可更快蒸发带走热量，冷却效率更高，同时润滑介质可更均匀地附着在刀具与工件的接触面上，形成稳定的润滑膜，降低切削阻力，减少刀具的损耗。在实际使用过程中，该装置还可根据加工需求调整介质流量，粗加工时可加大流量强化冷却冲屑效果，精加工时可调小流量实现精准微量润滑，避免冷却液飞溅影响加工环境，适配不同加工工艺的差异化需求，整体结构简单可靠，竹节管部分采用耐油、耐切削液腐蚀的工程塑料材质，长期接触加工介质也不会出现老化变硬、角度无法固定的问题，连接端与喷嘴采用金属材质制作，抗磕碰、耐磨损，可适应车间内复杂的作业环境，长期使用也能保持稳定的喷射角度与雾化效果。
