铣床第四轴转台数控改装结构设计

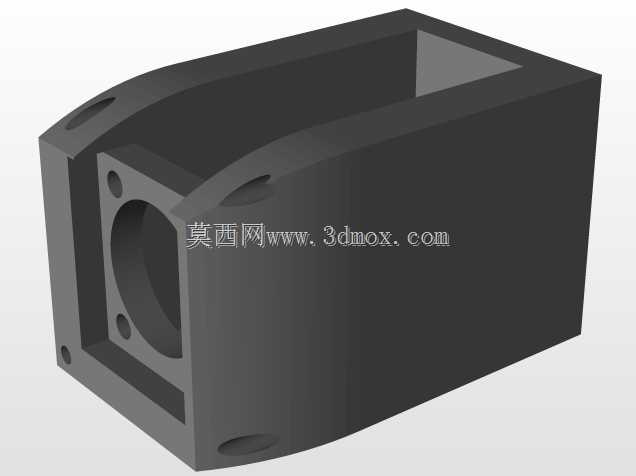

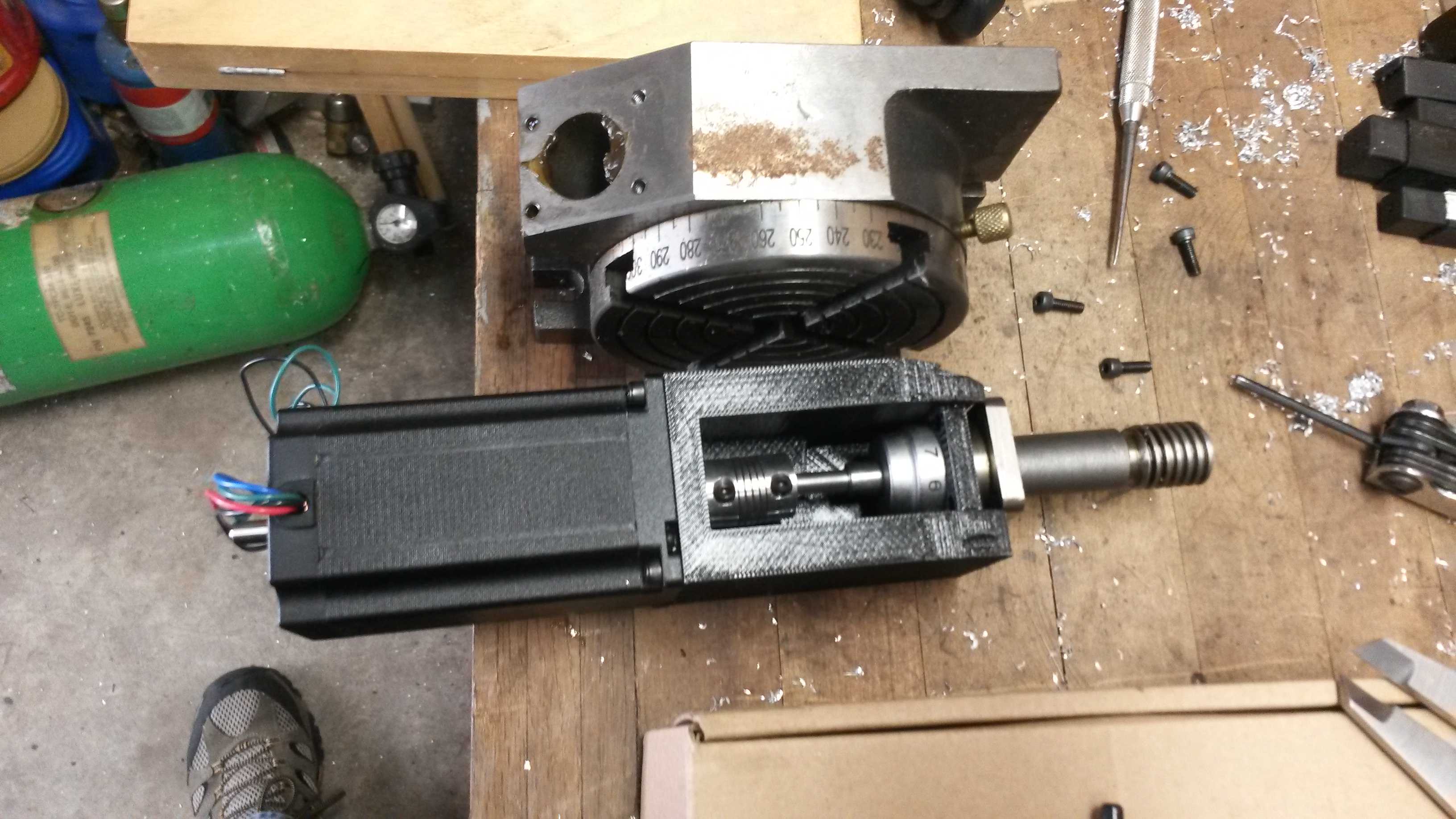

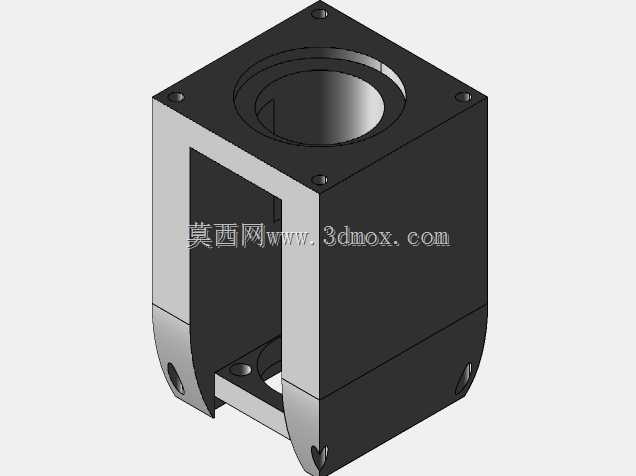

在常规立式数控铣床的加工场景中，三轴联动结构往往无法满足复杂曲面、多面分度零件的一次性加工需求，频繁装夹找正不仅会大幅拉长单件加工周期，还会因多次装夹的定位误差累积降低成品精度，而给现有铣床加装第四轴转台，是中小机加车间低成本拓展加工能力的主流方案。这套转台数控转换结构，正是面向普通SX2型数控铣床的第四轴改装需求开发，核心是将手动回转的4寸转台改造为伺服驱动的数控可控回转轴，帮助车间在不更换整台机床的前提下，实现零件的四轴联动加工、多面分度钻孔铣削等工艺，适配小型精密零件、模具镶件、工艺夹具类工件的加工场景，覆盖小批量定制加工、精密零件修配等常见生产需求。整套结构的核心功能是通过伺服电机的精准转动，替代原有转台的手动摇柄输入，实现转台回转角度的数控精确控制，支持连续回转进给与固定角度分度两种工作模式，既可以配合其他三轴完成螺旋槽、曲面轮廓的联动铣削，也可以完成等分槽、径向孔的分度加工，解决原有手动转台分度精度差、无法参与自动走刀的痛点。设计过程中，核心思路是最大化沿用原有转台的成熟本体结构，仅对动力输入部分做适配改造，避免改动转台原有蜗轮蜗杆副的减速与自锁结构，保留原有转台的刚性与承载能力，同时降低改装的加工成本与装配难度。动力端选用适配Nema23安装规格的伺服电机作为动力源，电机输出轴通过定制联轴器与转台的输入轴直连，为了适配联轴器的安装空间，设计时将转台输入轴的轴向位置做了适配调整，轴向转动行程控制在250（-0.002~0）的公差范围内，保证联轴器装配后无轴向窜动，传动间隙控制在合理区间。安装固定环节，设计了专用的电机连接座，连接座一端贴合转台本体的安装基准面，通过内六角螺钉完成刚性锁紧，螺钉选用50%长度加长的规格，保证连接刚性，避免电机满扭矩输出时出现连接松动；连接座另一端加工出与伺服电机安装法兰匹配的止口与安装孔位，保证电机输出轴与转台输入轴的同轴度，减少传动过程中的偏磨与振动。整套结构的安装边界充分考虑SX2铣床工作台的T型槽尺寸与安装空间，改装完成后不会超出工作台的原有行程范围，也不会与机床主轴、护罩等原有部件发生运动干涉，转台的工作台面高度与原有平口钳的装夹高度适配，无需额外垫高即可完成工件装夹。在方案验证阶段，先通过3D打印制作连接座与适配零件做装配测试，验证各部件的配合间隙、运动行程与干涉情况，确认结构可行后再替换为金属切削加工的正式零件，保证改装后的转台运行稳定，分度精度满足常规精密加工的要求，帮助车间以极低的成本完成机床加工能力的升级。
