Teknomotor精密高速电主轴结构设计

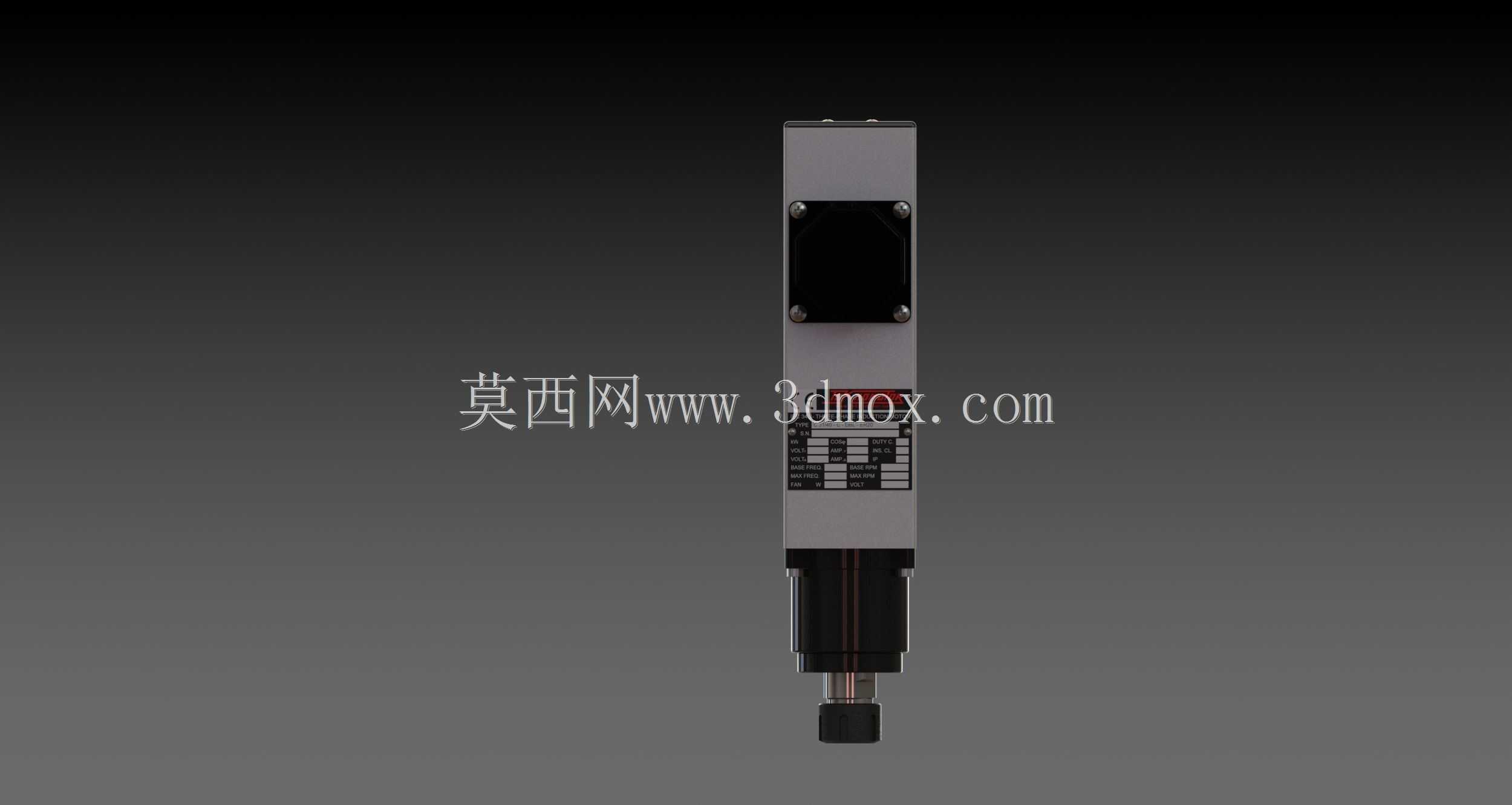

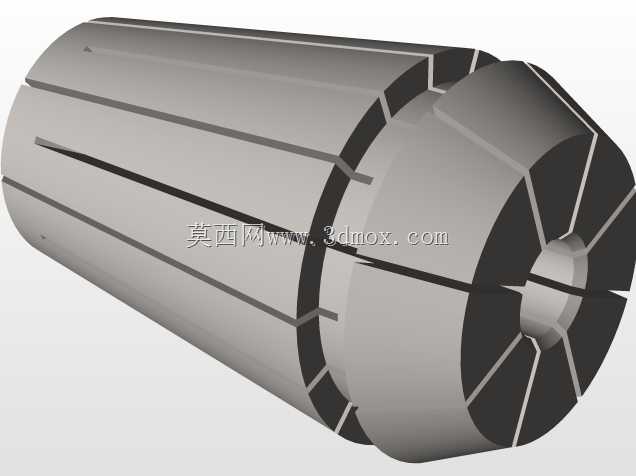

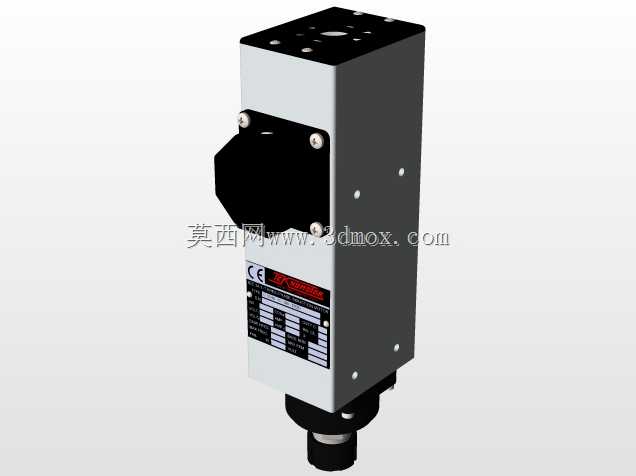

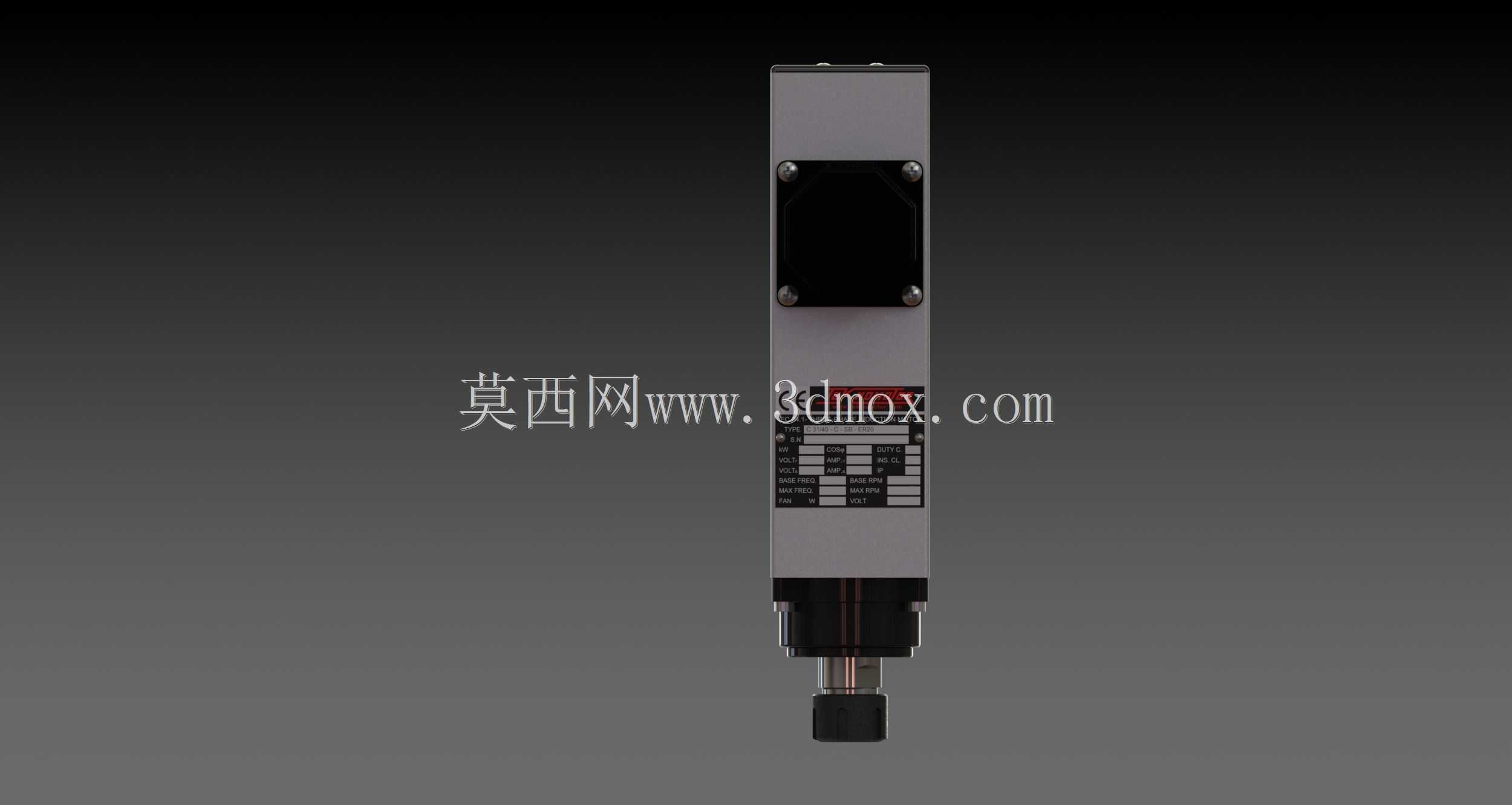

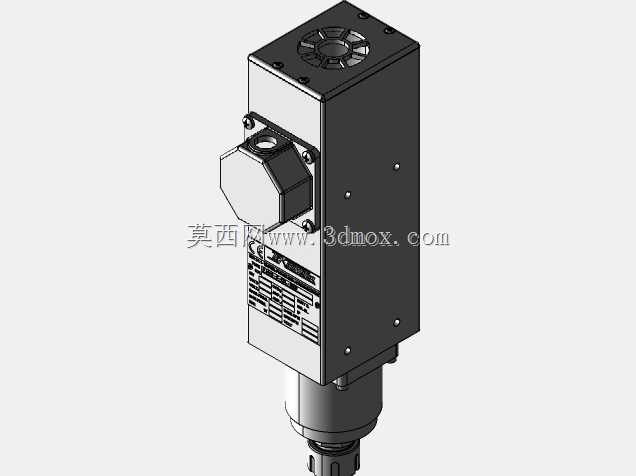

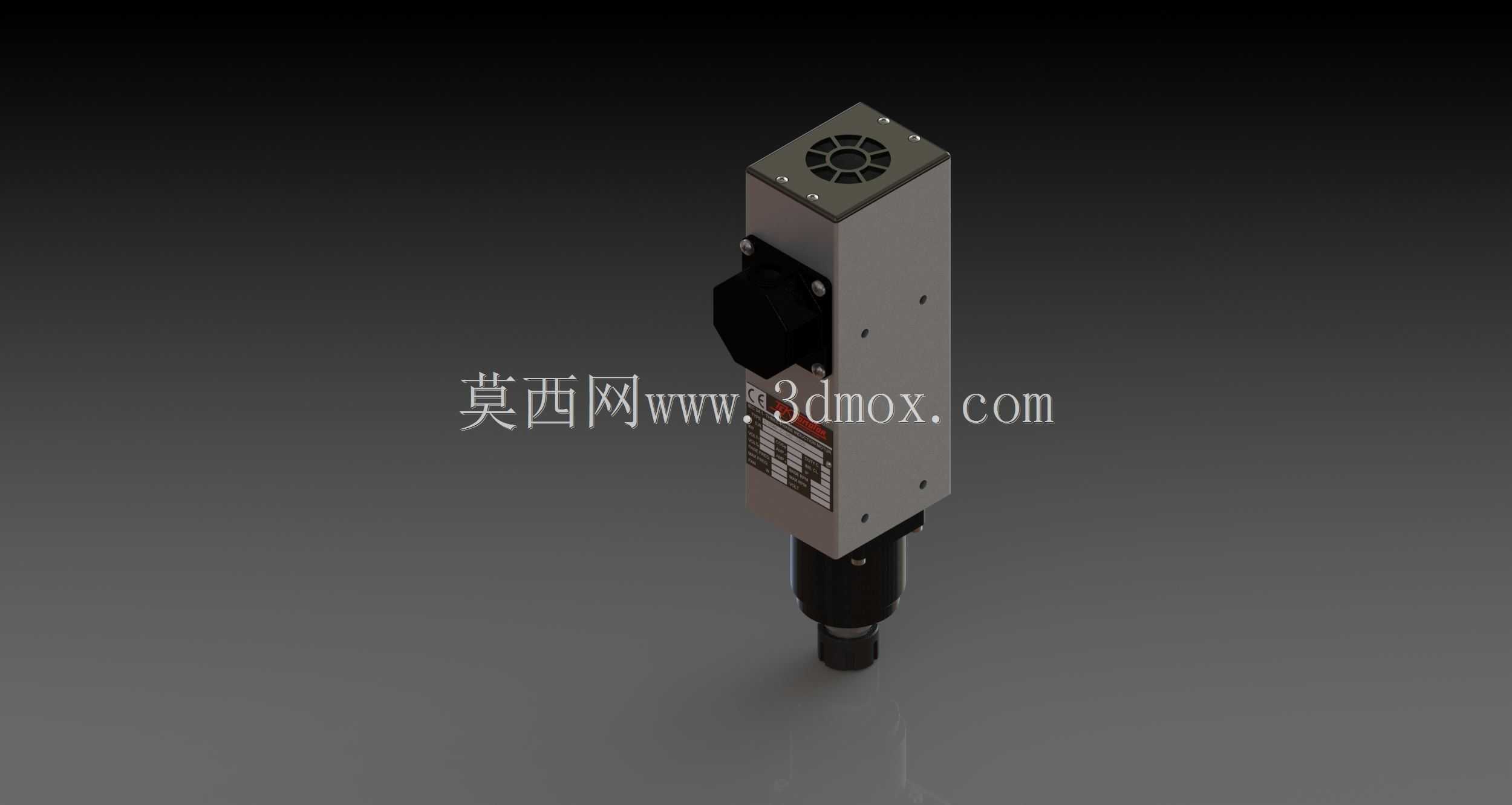

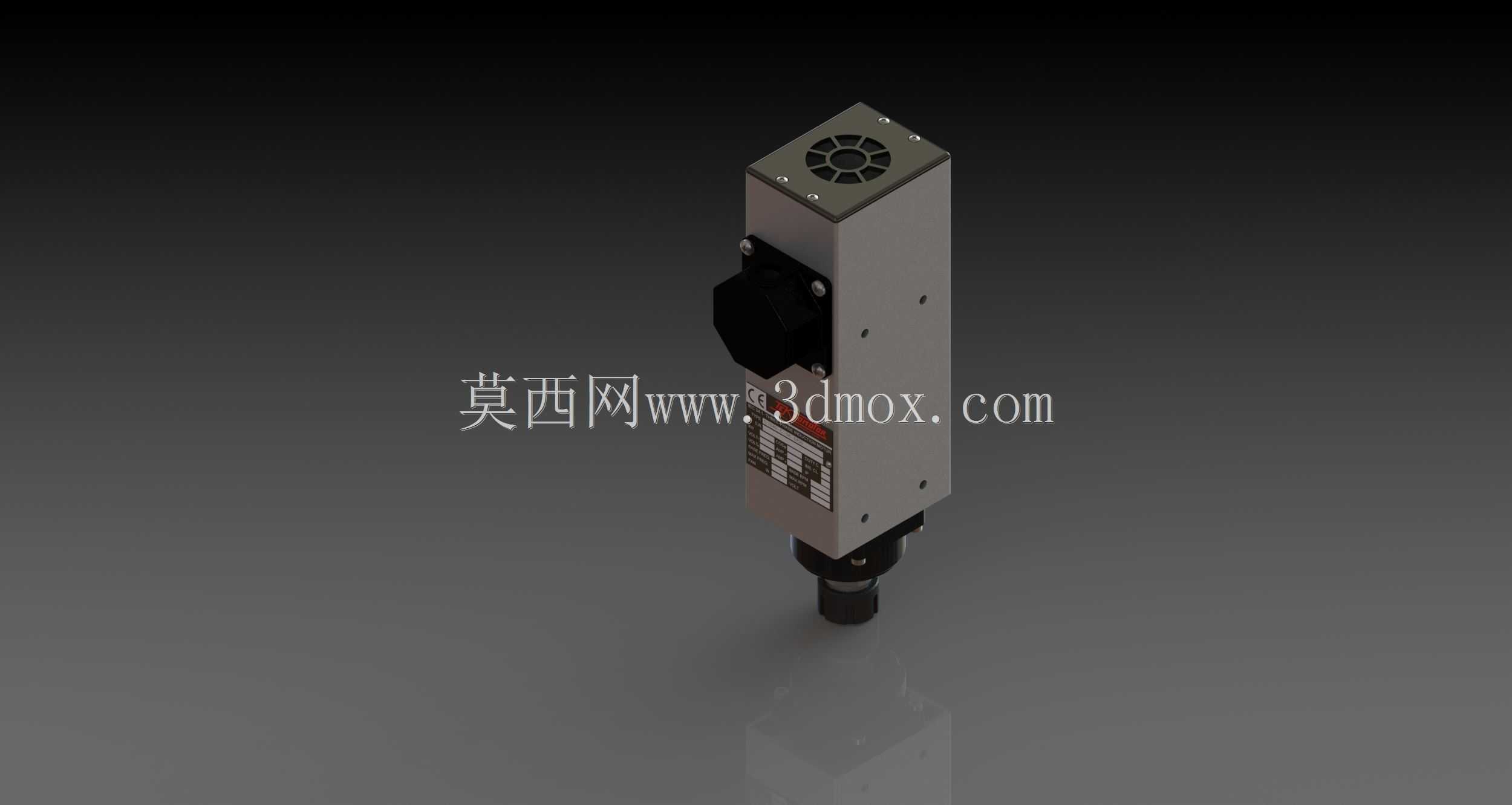

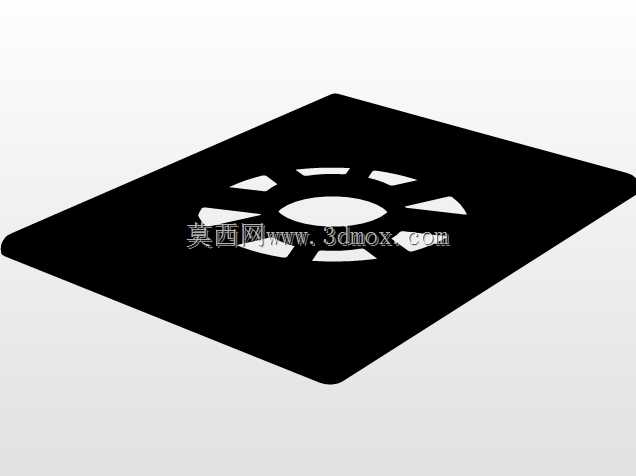

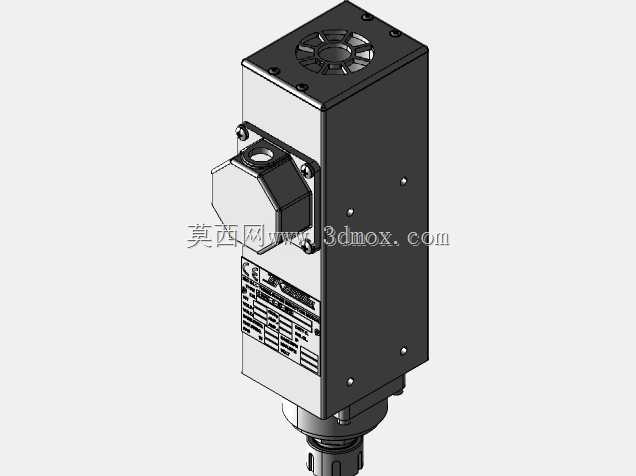

这款电主轴主要面向数控铣削、精密钻削类加工场景，可适配小型龙门铣床、台式CNC加工中心、木工开料机等设备的主轴安装位，在有色金属精加工、非金属板材切割、小型模具精修等工序中承担核心切削动力输出角色，能在高转速工况下保持稳定的回转精度，满足小进给量高精度加工的动力需求。从功能特性来看，该系列主轴区分SB与DBL两种轴承配置版本，SB版本仅配置径向深沟球轴承，适合径向载荷为主、轴向受力较小的轻载铣削、轮廓雕刻工序；DBL版本同时配置径向与轴向组合轴承，可承受一定的轴向进给力，适配钻削、铣槽等存在复合载荷的加工场景，设计阶段通过增加质量平衡部件优化转子总成的动平衡表现，有效降低高转速下的振动幅值，提升加工表面质量与轴承使用寿命。设计过程中，研发团队针对原有同系列型号的部件命名逻辑做了优化梳理，将功能关联度高的组件做模块化整合，既降低了生产装配的工序复杂度，也方便后续设备维护时的部件快速更换，同时对壳体的散热结构做了针对性优化，顶部集成轴流散热风扇结构，壳体表面预留散热接触平面，既可以依靠自带风扇完成自散热，也能适配外接水冷套的安装需求，覆盖不同功率、不同转速区间的散热要求。从安装边界来看，这款主轴采用方形直筒壳体结构，壳体侧面预留标准安装螺孔阵列，可直接适配市面主流的主轴夹座安装尺寸，不需要额外定制转接法兰，输出端采用标准ER夹头接口，可快速更换不同直径的刀具，尾部预留电气接线快插接口，接线端做了防呆设计，避免现场接线时出现相序接反的问题，整体轴向长度与径向截面尺寸控制紧凑，不会过多占用Z轴的安装行程空间，适配中小型加工设备的安装空间限制。在实际加工应用中，这款主轴的动平衡等级达到高精度加工要求，高转速运转时的径向跳动控制在微米级，能有效避免加工表面出现振纹，组合轴承的配置让主轴在承受断续切削冲击时也能保持稳定的回转中心，减少刀具崩损的概率，模块化的内部结构设计也让后期更换轴承、密封件等易损件时不需要复杂的专用工装，降低了设备运维的时间成本与配件成本。
