木工板式家具专用阶梯式侧孔钻具

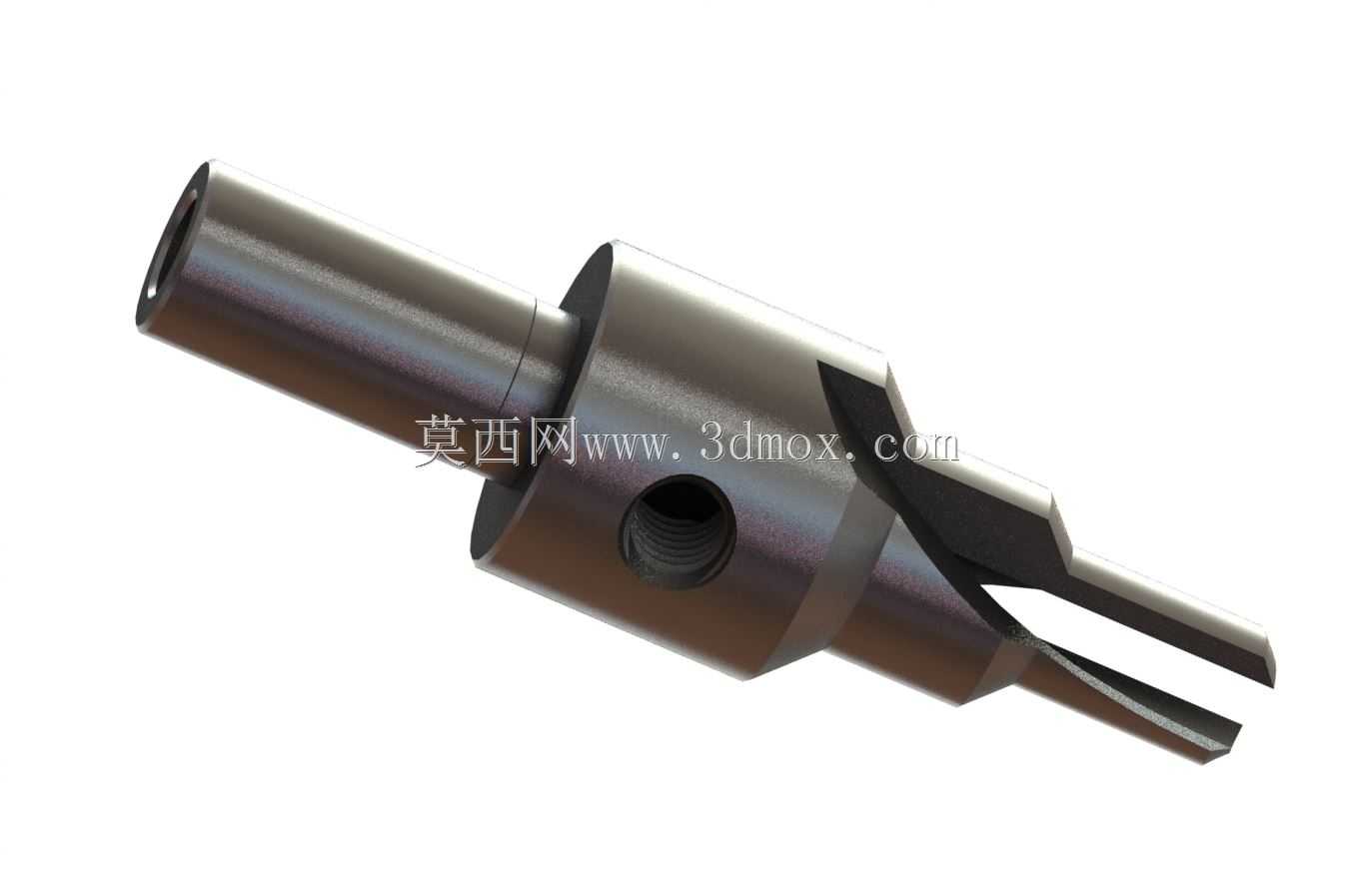

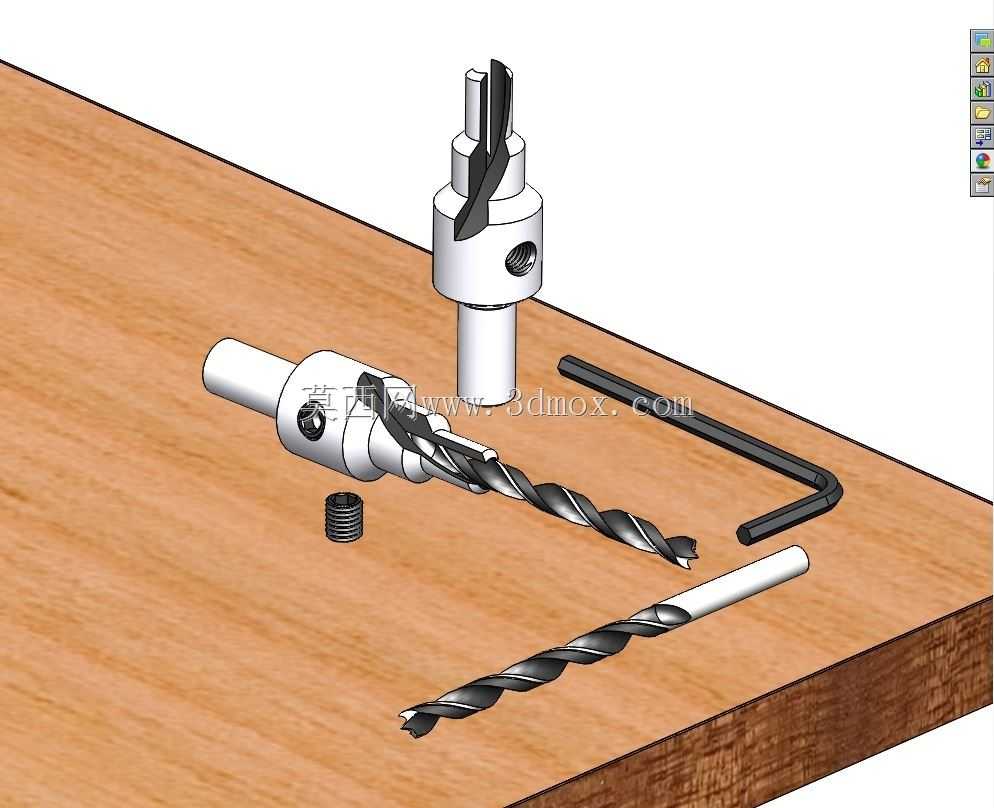

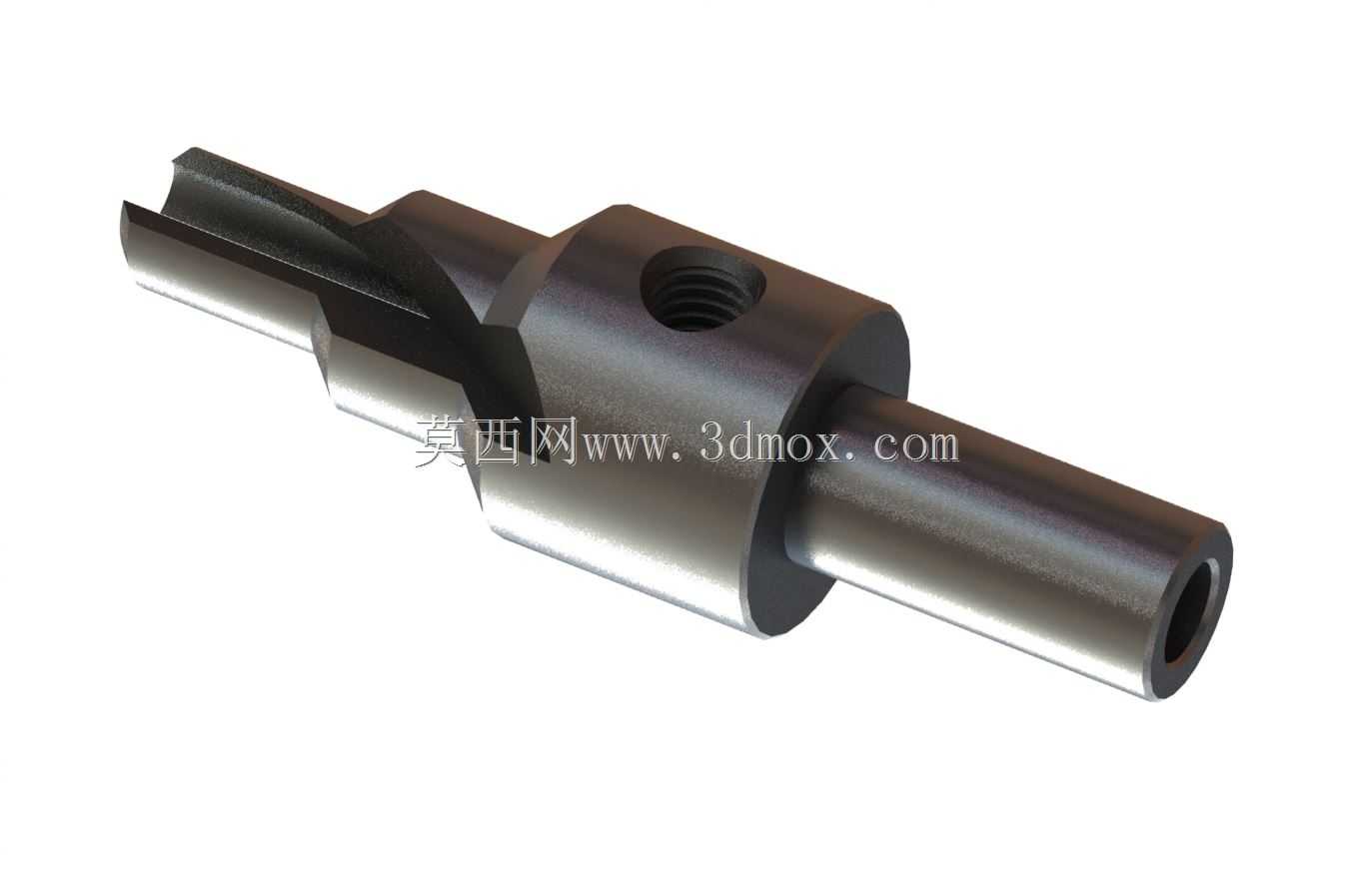

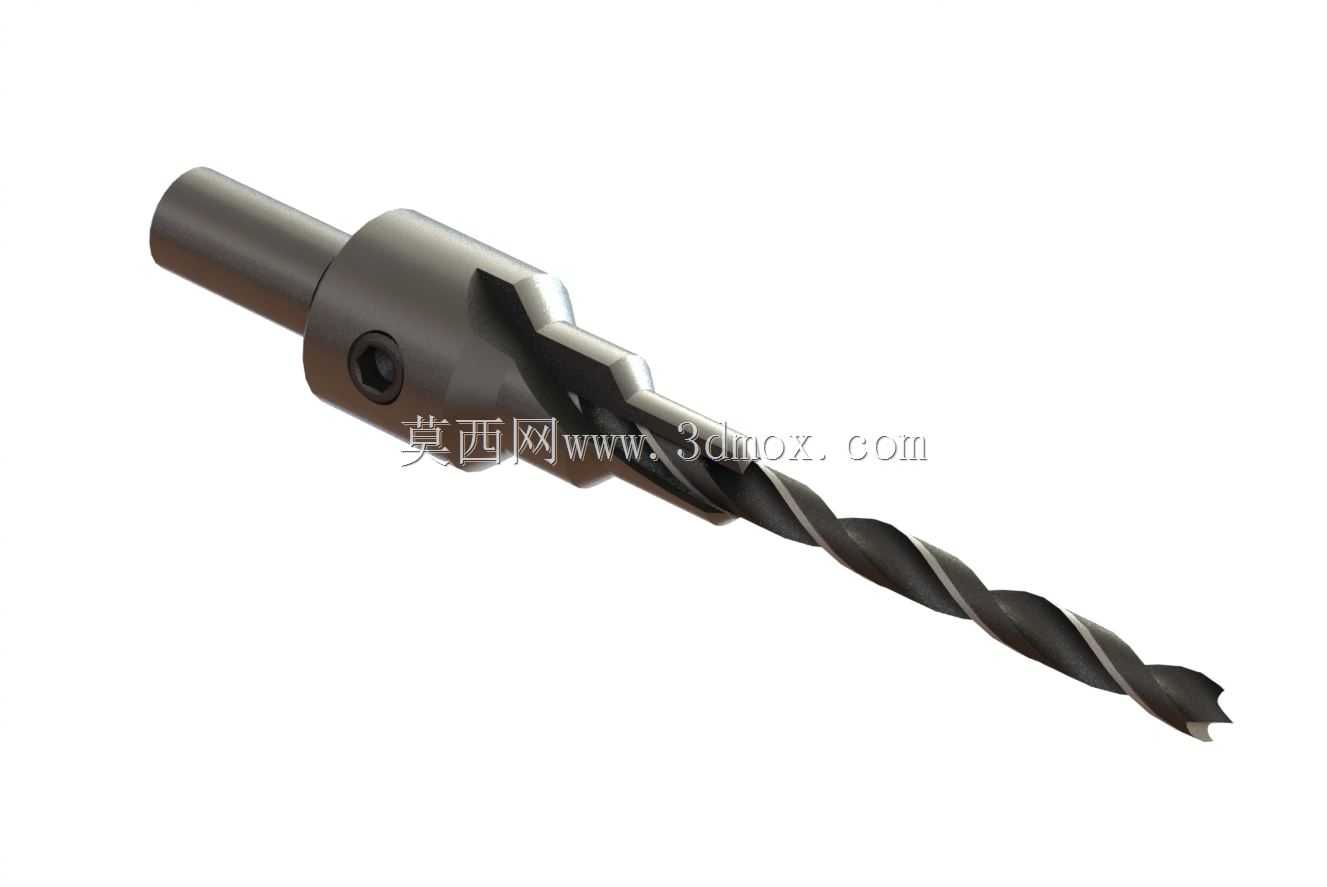

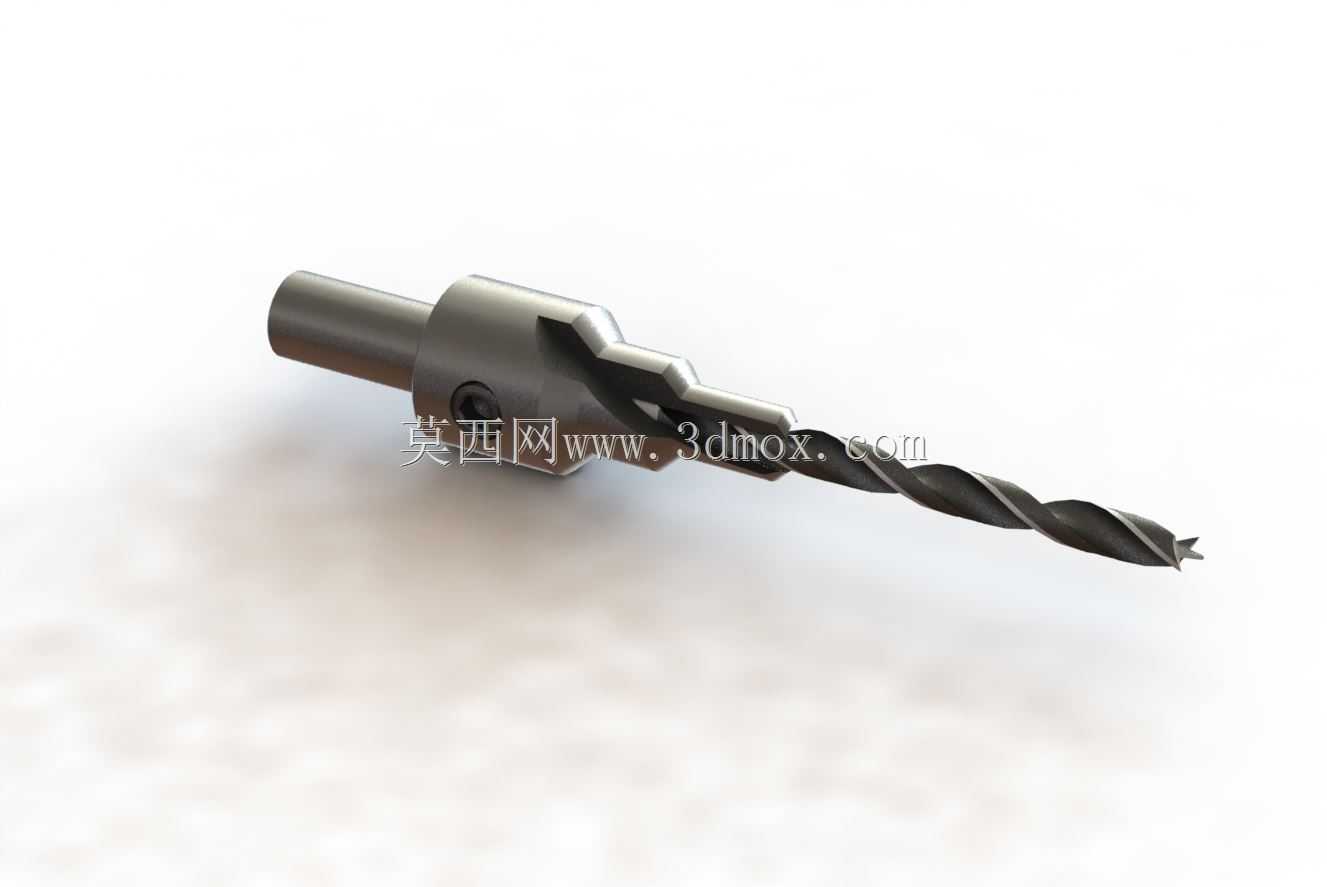

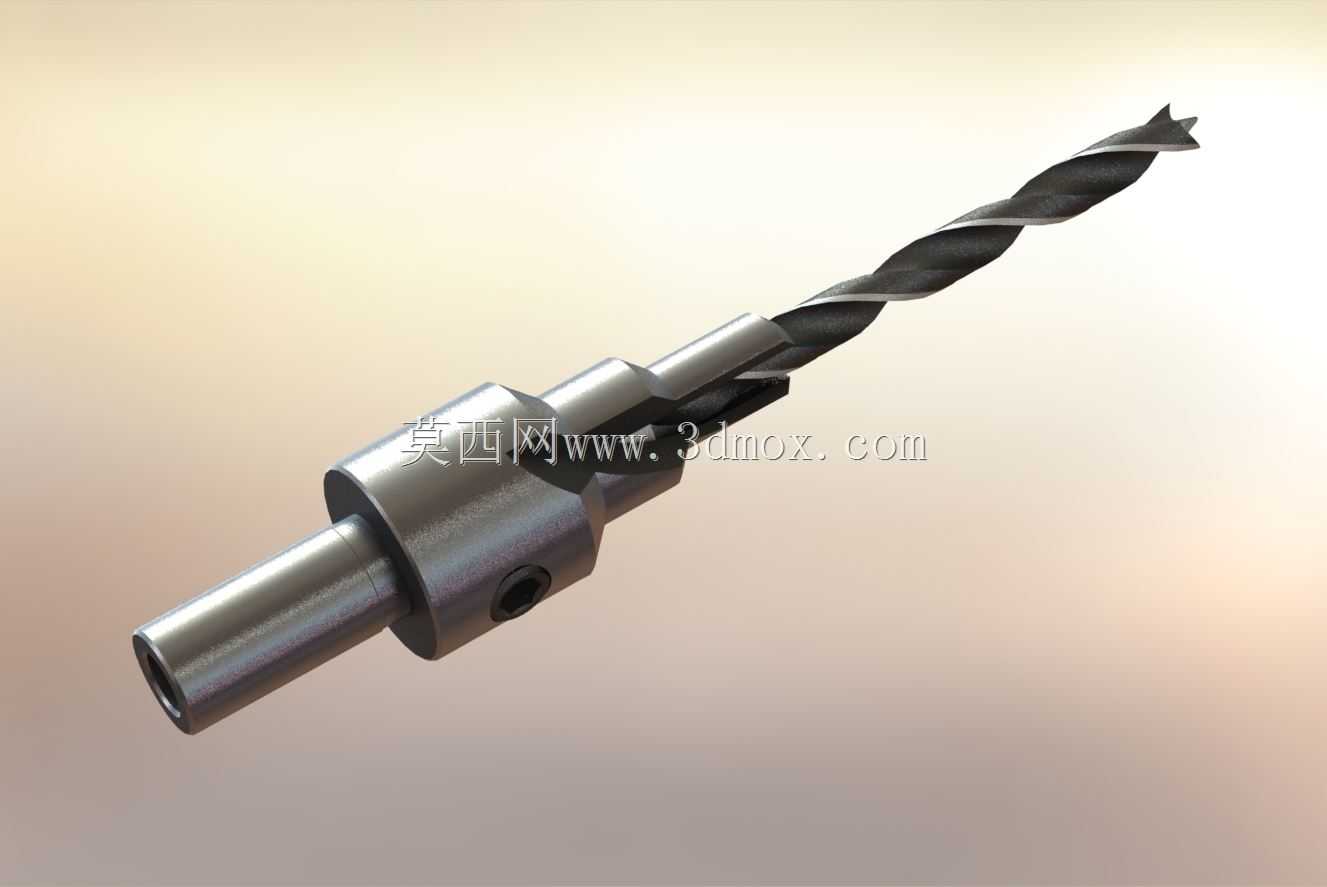

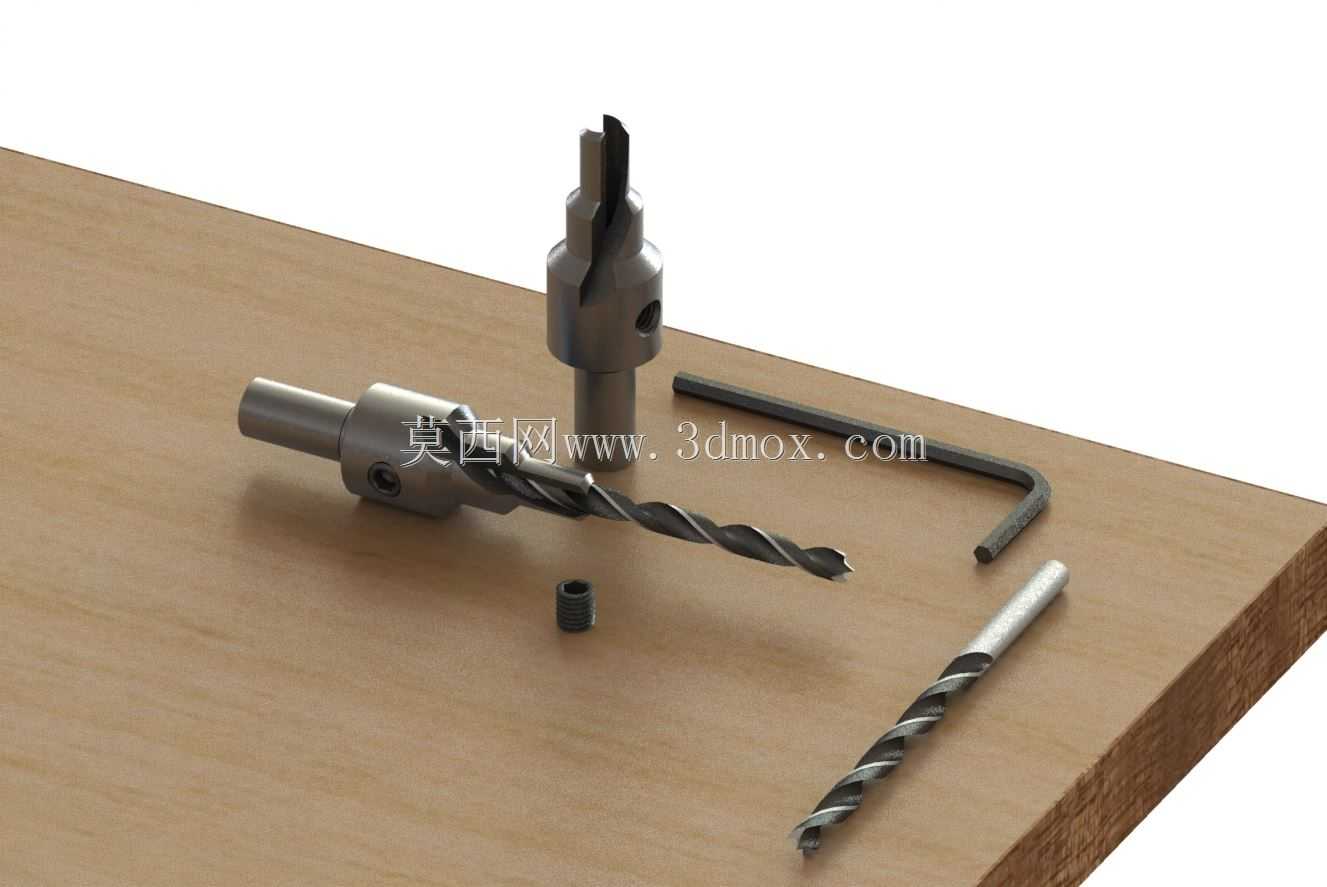

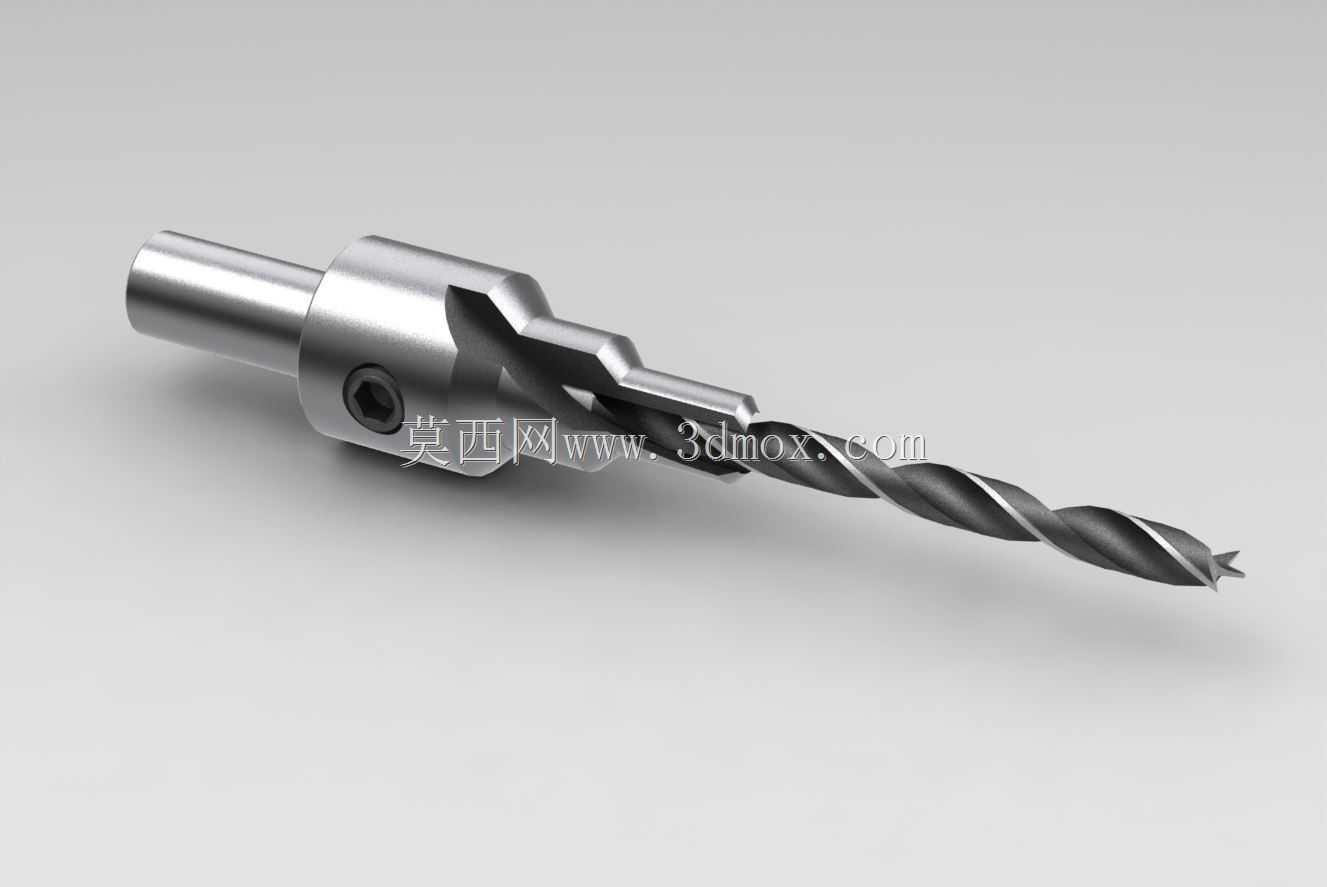

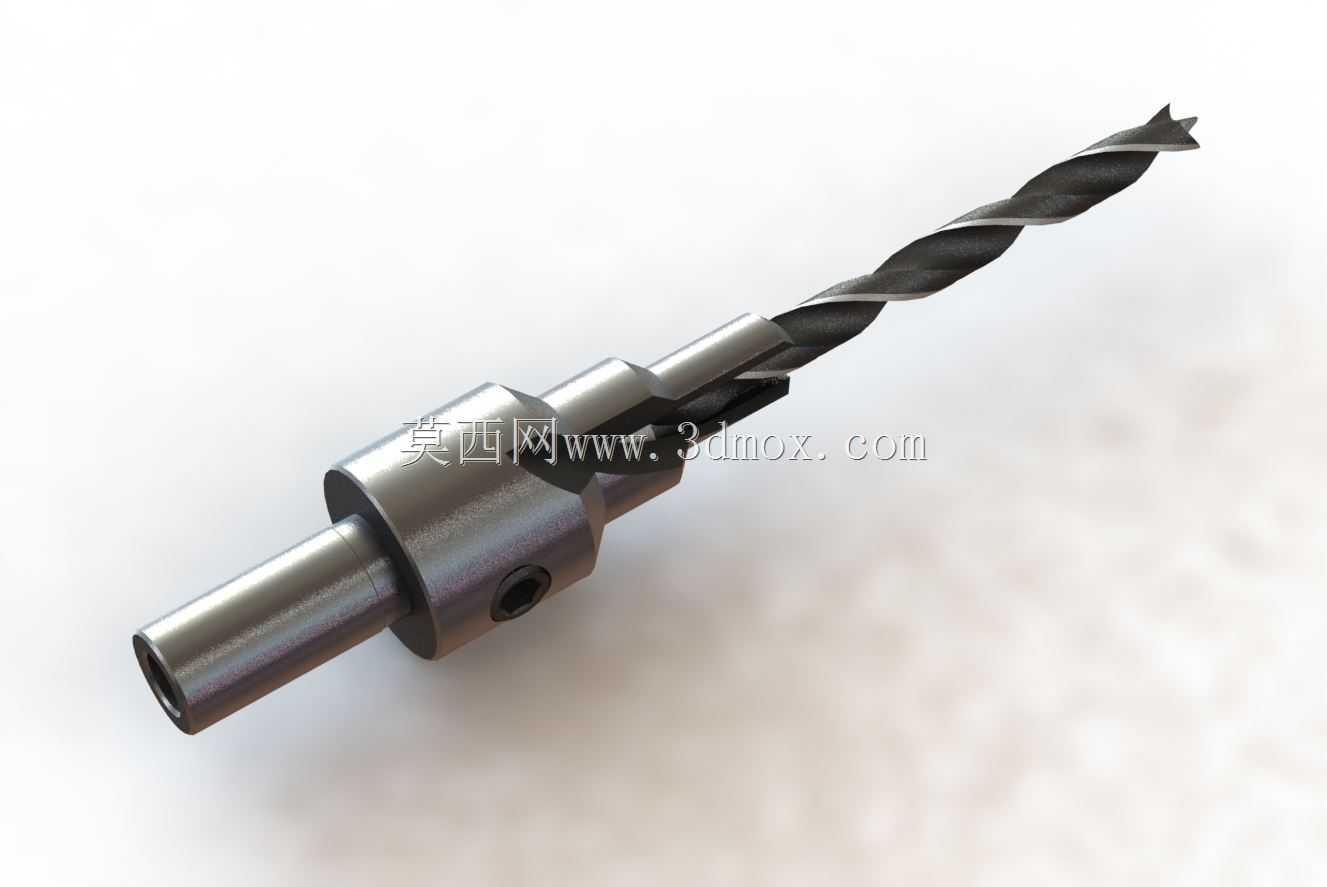

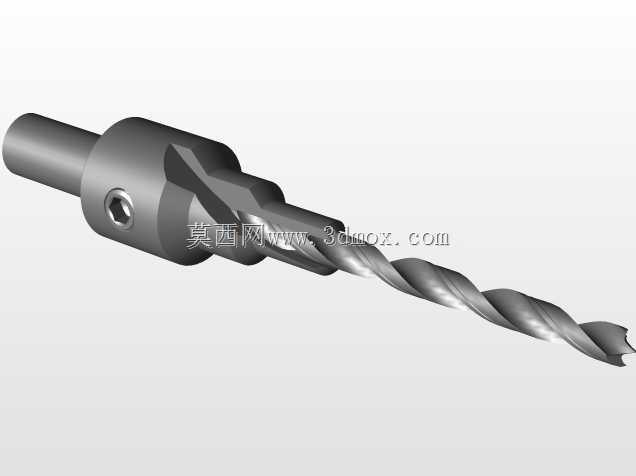

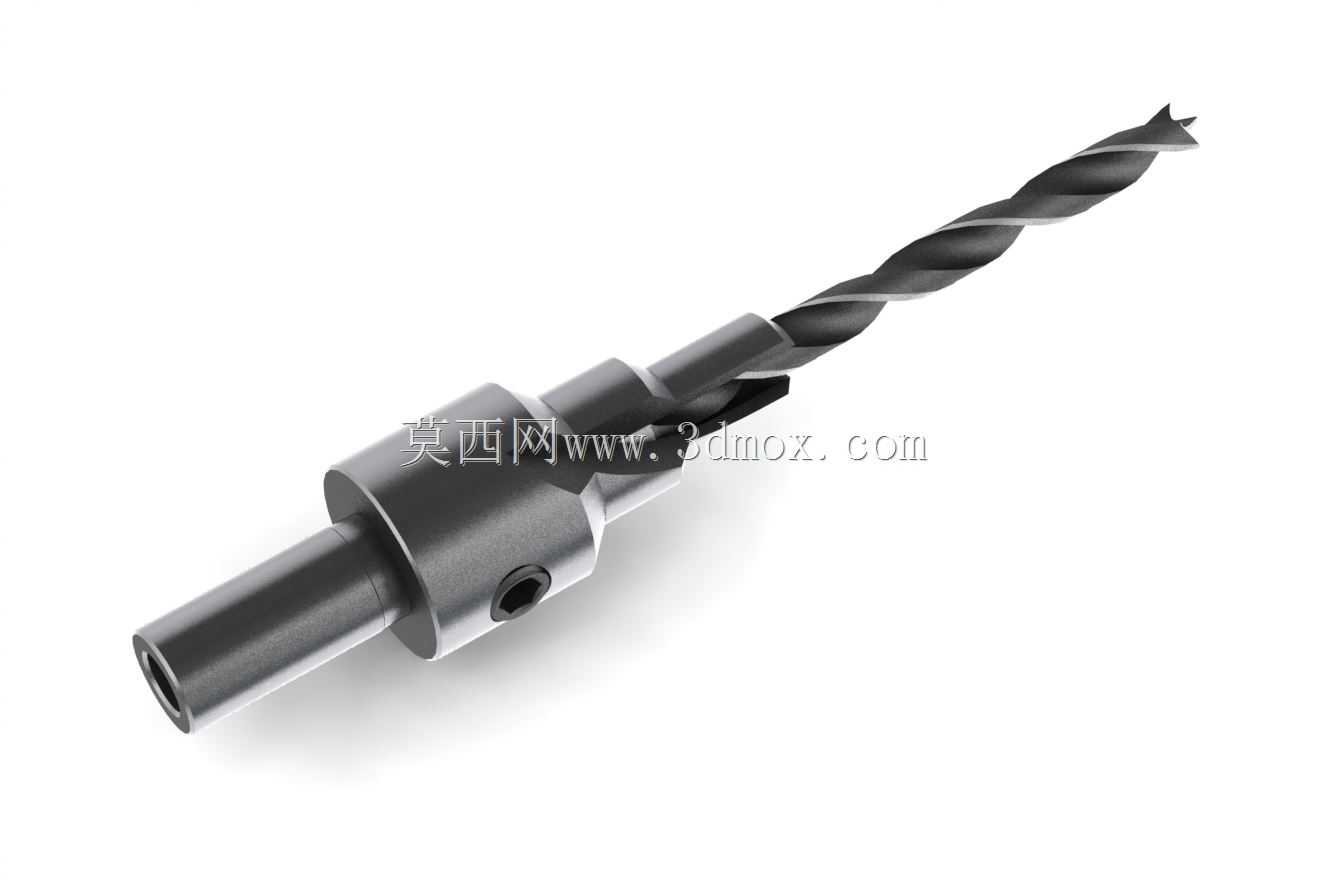

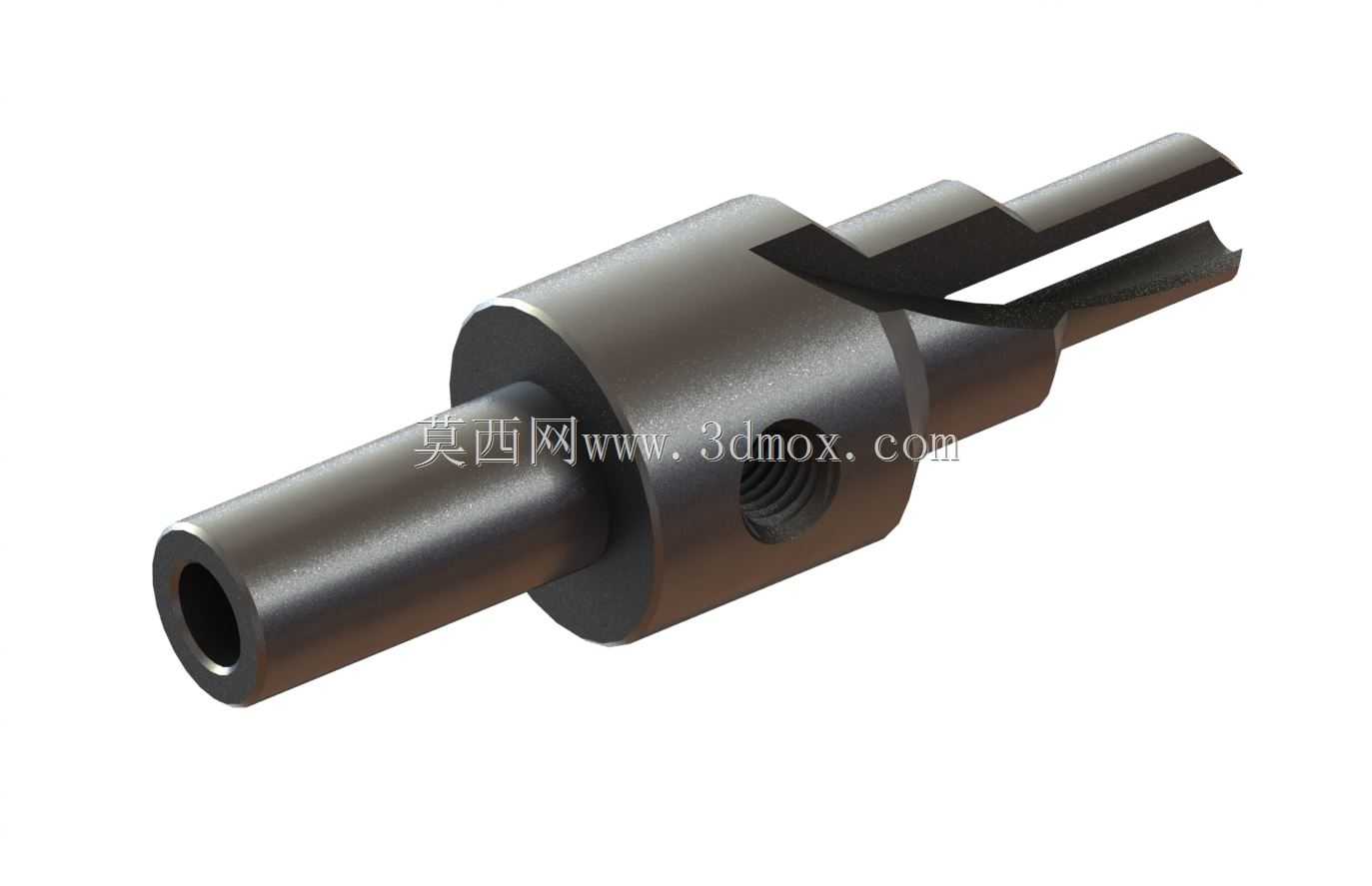

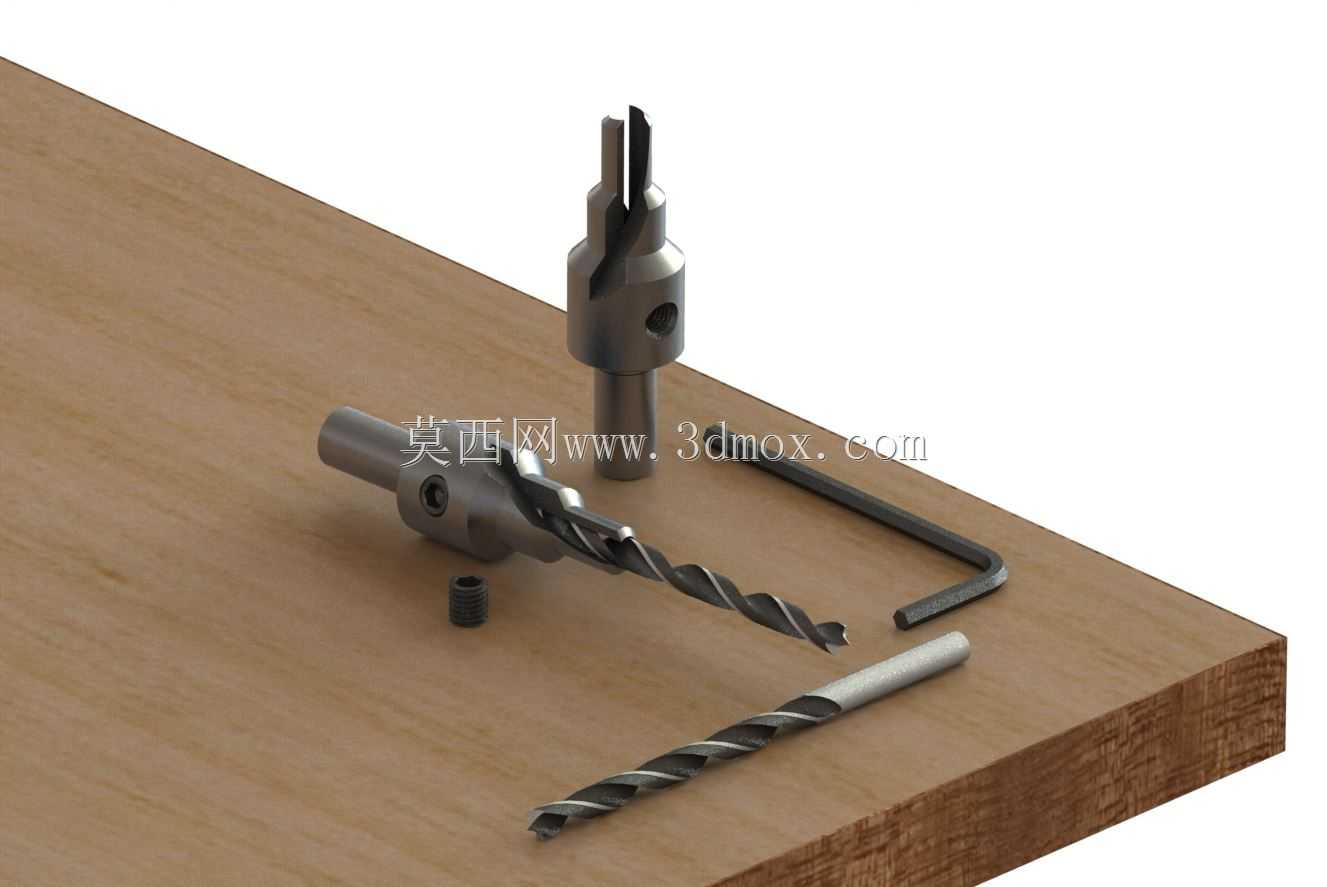

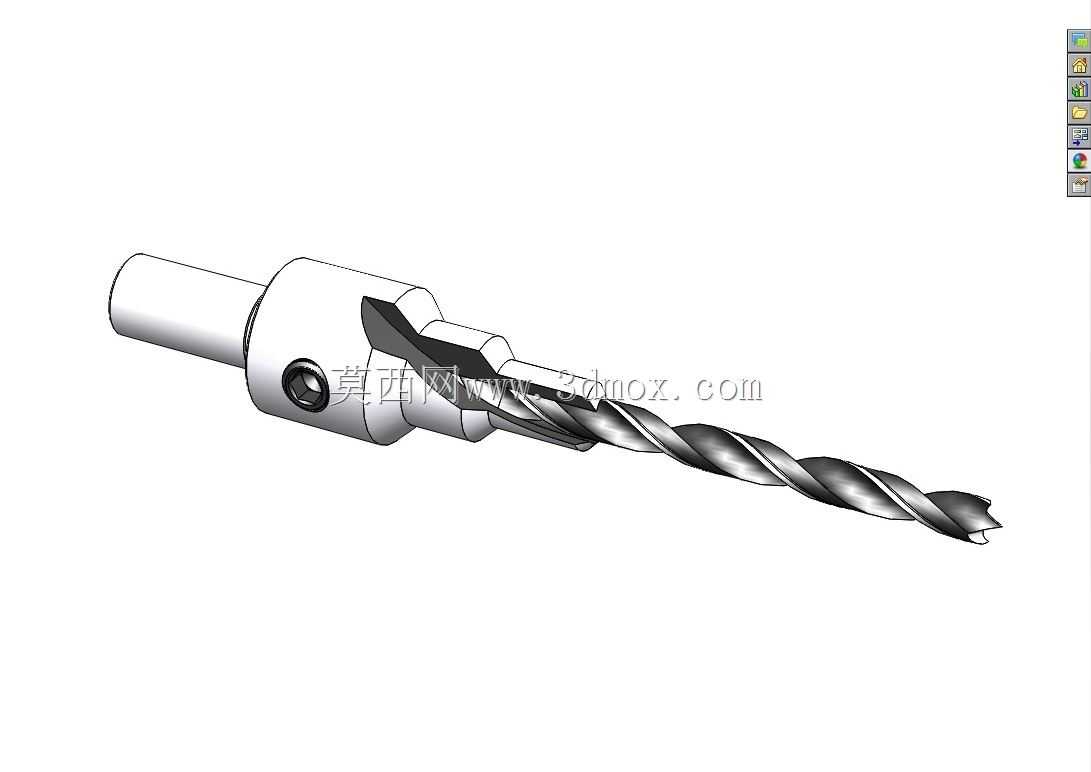

这款钻具主要面向板式家具生产、定制家居加工的现场作业场景，适配排钻、手持电钻等常规钻孔设备，专门用于家具组装环节中预埋连接件的定位钻孔作业，能够一次性完成连接件沉头孔与定位导孔的加工，无需二次换刀扩孔，大幅提升板式部件拼接的组装效率。在实际生产作业中，传统单一直柄麻花钻加工家具连接孔时，往往需要先钻导孔再更换沉头钻加工预埋件的容纳台阶，两次换刀不仅耗费作业时间，还容易出现两次钻孔不同轴的问题，导致连接件安装后出现歪斜、板材拼接缝隙不均的情况，这款阶梯式钻具通过同轴一体的结构设计，从根源上避免了二次装夹带来的同轴度误差，加工出的孔位台阶深度统一，导孔与沉孔完全同轴，能够让家具连接件安装后贴合紧密，有效提升家具组装后的结构稳定性与外观平整度。从功能特性来看，钻具的切削部分采用经典的麻花钻螺旋排屑槽设计，螺旋槽的导程经过针对性优化，能够顺畅排出木材、刨花板、密度板等常见家具板材的钻削碎屑，避免碎屑堵塞孔壁造成钻孔内壁毛糙、钻头发热烧糊的问题；钻具中部设置的限位台阶能够精准控制沉孔的加工深度，作业时无需额外调整设备的深度限位，台阶端面贴合板材表面后即可停止进给，保证每一个孔位的沉孔深度完全一致，适配统一规格的家具连接预埋件。在设计思路上，这款钻具采用同轴一体式结构，夹持段为标准等径直柄，能够适配绝大多数常规钻夹头的装夹尺寸，无需专用夹具即可完成装夹固定；钻体上设置的径向顶丝孔用于安装锁紧顶丝，能够在钻具与设备输出轴连接后进一步锁紧，避免高速钻削过程中钻具出现打滑、窜动的问题，保障钻孔作业的安全性与加工精度。从安装边界与外形尺寸来看，钻具的夹持段直径适配常规10mm规格钻夹头的装夹范围，整体长度适配普通排钻主轴的伸缩行程，不会出现钻具过长干涉板材定位、或者过短无法钻透标准厚度板材的问题；中部限位台阶的外径与对应规格连接件的沉头外径完全匹配，导孔段的直径与连接件螺杆直径适配，能够保证连接件安装后既不会出现过松晃动，也不会因为孔位过小导致螺杆拧入时板材开裂。
