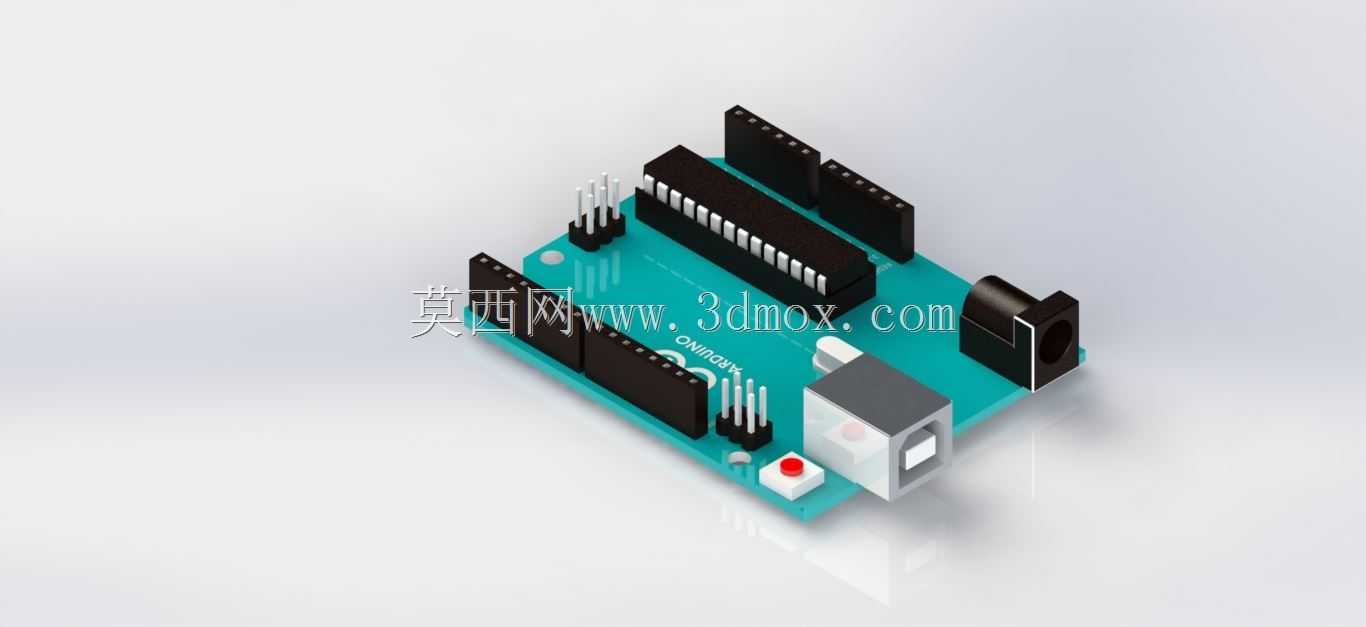

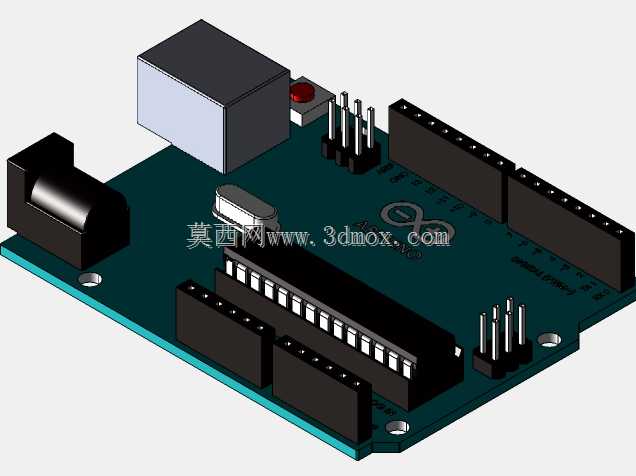

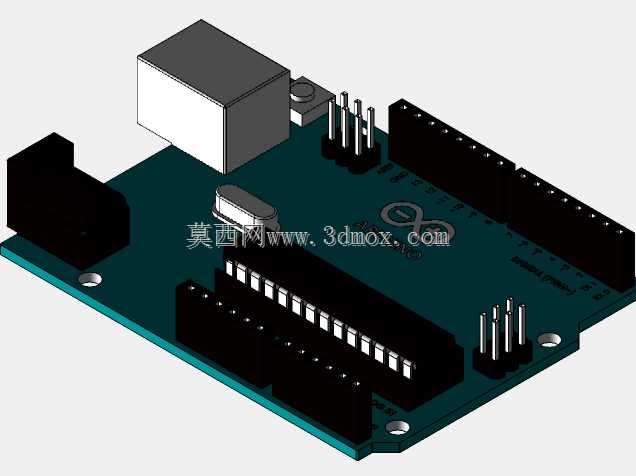

ARDUINOUNO第三版开源控制板三维结构

这款开源控制板是电子开发、创客项目、小型智能设备搭建领域应用极广的核心控制载体，日常可用于智能小车驱动、小型物联网终端搭建、教学实验演示、创意电子作品开发、简易自动化装置控制等诸多场景，是入门电子开发、快速验证控制逻辑的首选硬件载体。从实际用途来看，它可以接收各类传感器传输的数字、模拟信号，经过内置程序运算后输出控制指令，驱动舵机、电机、指示灯、显示屏等外接外设，实现预设的交互、动作、数据采集功能，不管是学生课程设计、创客快速原型验证，还是小型商用智能设备的前期方案打样，都能依托它快速完成功能搭建，大幅缩短开发周期。从功能特性来看，板载集成了多组数字IO接口、模拟输入接口，预留了标准排针安装位，同时集成了电源输入接口、程序下载通讯接口、复位按键、状态指示灯，所有接口位置都遵循通用开源硬件的排布规范，能够直接适配市面上绝大多数现成的扩展板、传感器模块，无需额外改孔接线就能快速拼接使用。在设计思路上，整体结构优先考虑易用性与通用性，板上所有元件排布都避开了安装固定孔位，排针高度统一预留了标准接插空间，电源接口、通讯接口都布置在板边位置，方便外接线缆插拔，不会和其他外接模块产生空间干涉；板载的芯片、电容、电阻、接口元件都按照实际生产的贴片、插件高度做了精准还原，每个元件的占位都和实物完全一致，方便设计者在做外壳设计、装置整体结构排布时，提前验证空间兼容性，避免实际组装时出现元件顶壳、接口被遮挡的问题。外形尺寸上完全遵循该版本控制板的通用标准规格，长宽尺寸适配市面上绝大多数现成的透明外壳、固定底座，四个边角的安装孔位孔径、孔距都和实物一致，在做整体设备装配时，可以直接按照模型的孔位位置设计安装柱、固定槽，不需要反复测量实物尺寸；板上所有凸起元件的高度都做了精准还原，比如排针的凸起高度、电源接口的突出长度、USB接口的插接深度都和实物无差，在做嵌入式安装设计时，可以精准预留出插接操作空间，保证实际组装时所有线缆、外接模块都能顺利接插，不会出现空间预留不足导致的装配失败问题。
