可伸缩十字万向传动轴结构设计

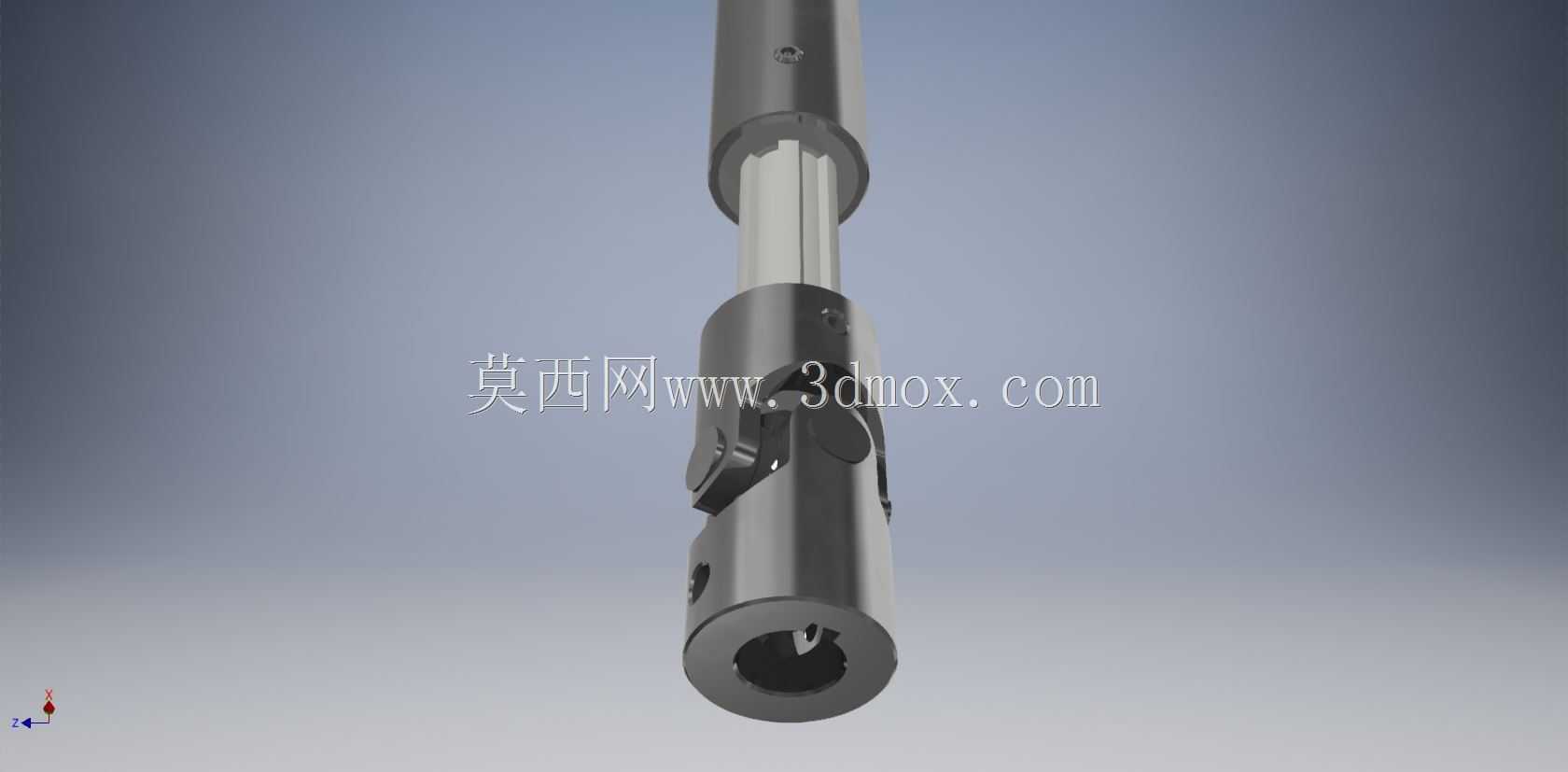

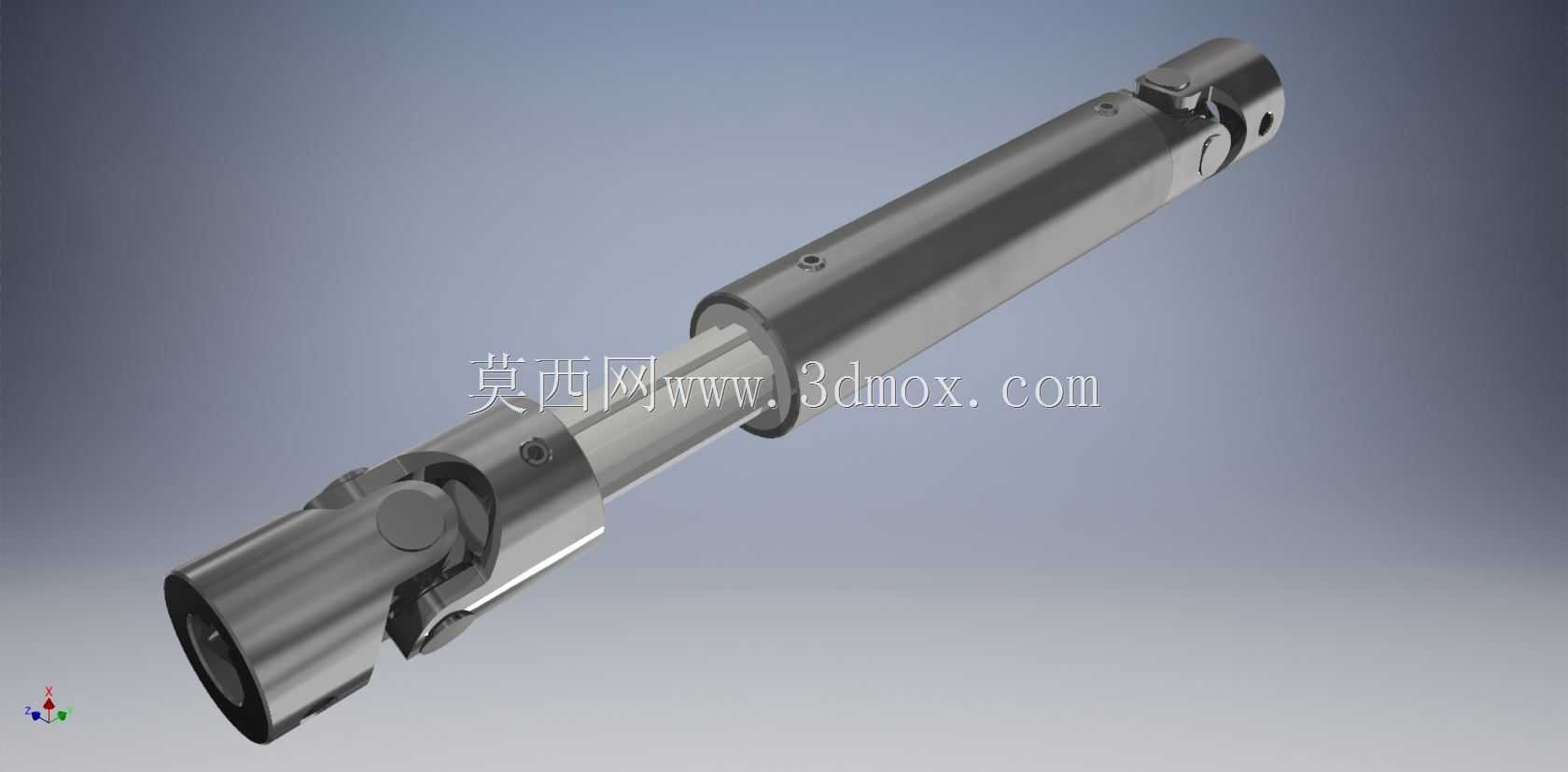

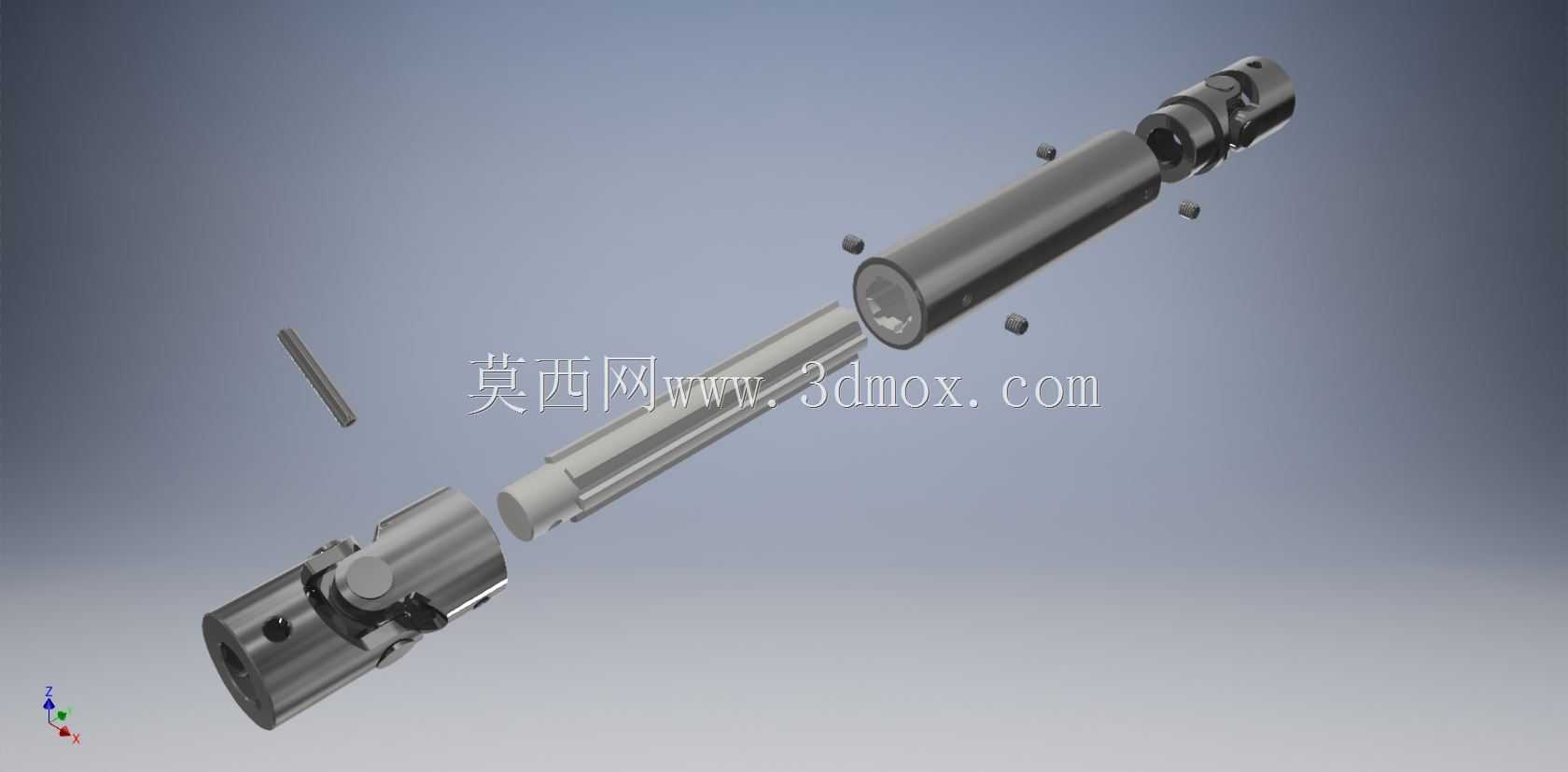

这款可伸缩万向传动轴是机械传动系统中用于补偿两轴轴线偏移的核心连接部件，广泛应用于存在轴线夹角偏差、轴向安装距离浮动的动力传递场景，常见于轻工输送设备、纺织机械、包装生产线、小型工程机械的进给与动力传输单元，也可用于非标自动化设备中需要跨距传动且存在安装对中误差的工位，解决刚性联轴器无法适配偏角、轴向位移的传动痛点。该传动轴两端采用十字轴式万向节结构，十字轴配合铰接式叉头设计，可实现两连接轴之间最大35度范围内的角度补偿，在设备运行过程中即使主动轴与从动轴存在安装角度偏差、或是工作中产生机架形变带来的轴线偏移，都能持续稳定传递扭矩，避免刚性连接带来的轴件憋劲、轴承过载、传动卡顿等问题，大幅降低设备安装时的对中精度要求，减少现场安装调试的工作量。中间段采用花键式伸缩结构，内花键轴套与外花键轴的滑动配合设计，可实现轴向长度的自适应调整，能够补偿设备运行中因热形变、震动位移、部件浮动带来的轴向间距变化，同时花键配合的多齿受力结构可保证大扭矩传递下的结构强度，不会因伸缩结构降低整体传动负载能力，伸缩行程可根据实际安装需求匹配对应长度，适配不同跨距的传动场景。整体结构采用对称式布局，两端万向节的叉头相位保持一致，保证传动过程中主动轴与从动轴的转速同步，避免单万向节带来的转速波动问题，降低传动过程中的震动与噪音。外形设计上整体为长轴类结构，两端连接头采用标准轴孔配合键槽的安装形式，可直接适配常规直径的输出输入轴，安装边界清晰，两端安装位的外径尺寸紧凑，不会占用过多设备内部安装空间，中间轴身采用等径圆柱结构，可根据实际安装空间调整轴身长度，适配不同的设备内部布局。设计过程中充分考虑了传动部件的受力特性，十字轴铰接位置预留了润滑脂存储空间，可在长期运行中保持铰接面的润滑，降低磨损提升部件使用寿命，所有连接销轴都做了防脱限位设计，避免高速运转过程中部件松脱飞出，整体结构兼顾了传动稳定性、安装适配性与长期运行的可靠性，能够在多类存在轴线偏差的传动场景中替代刚性联轴器，提升设备运行的稳定性与容错能力。
