双模块橡胶履带行走底盘结构设计

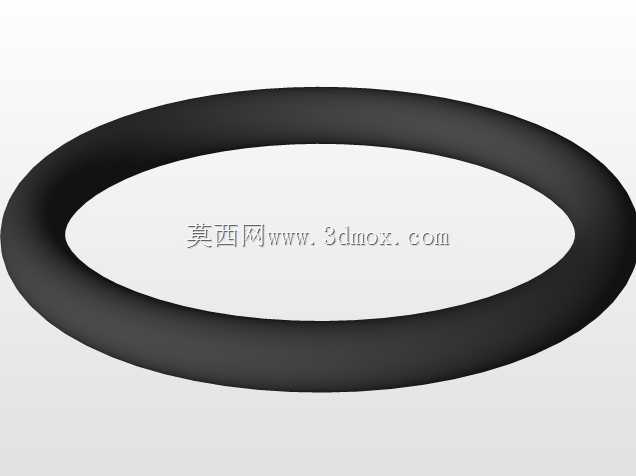

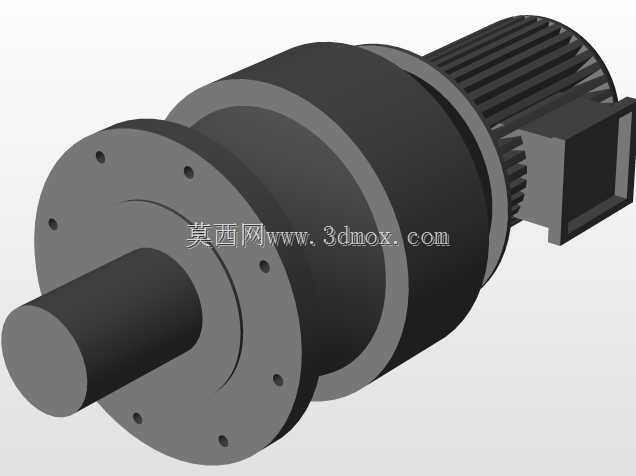

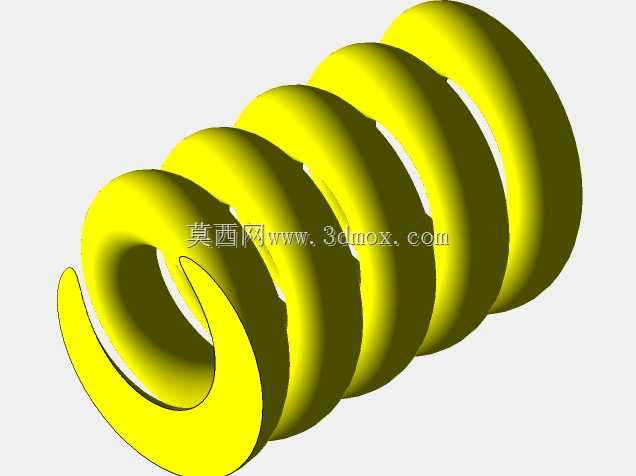

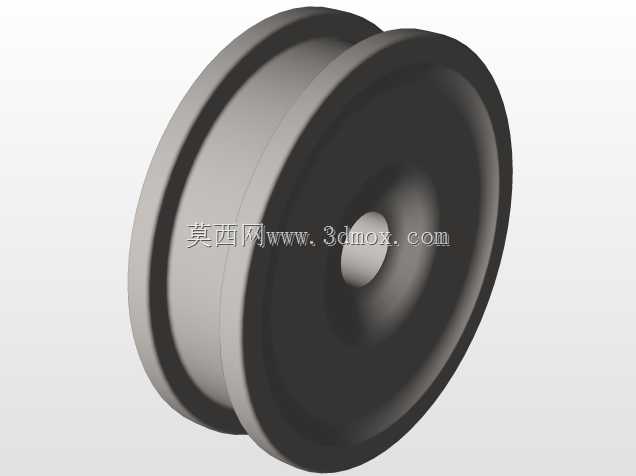

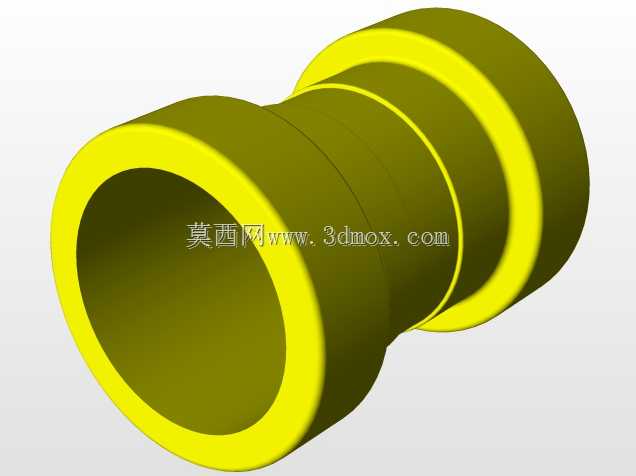

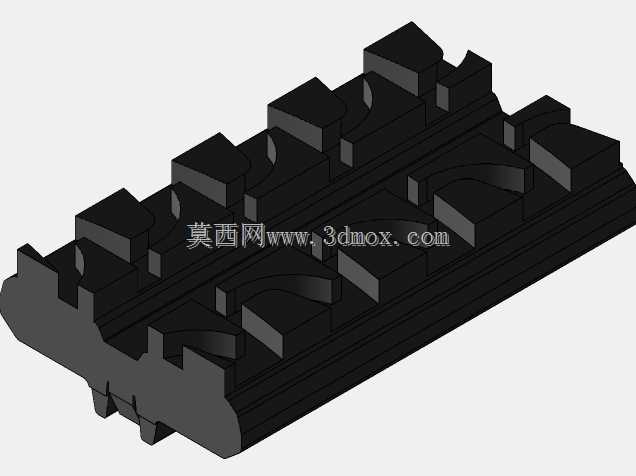

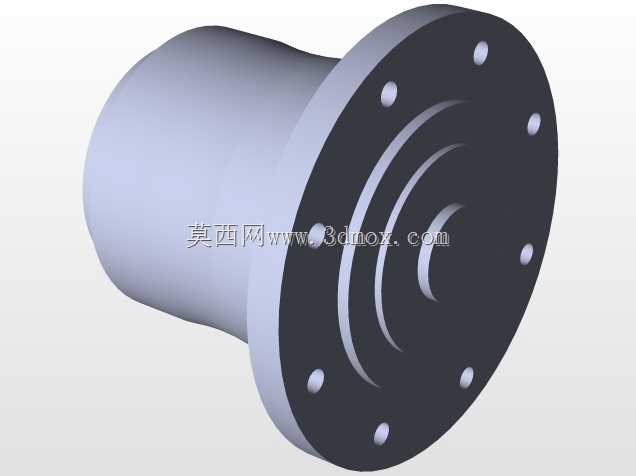

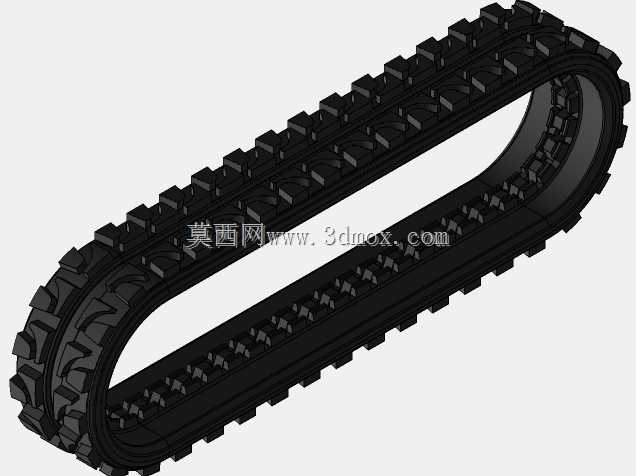

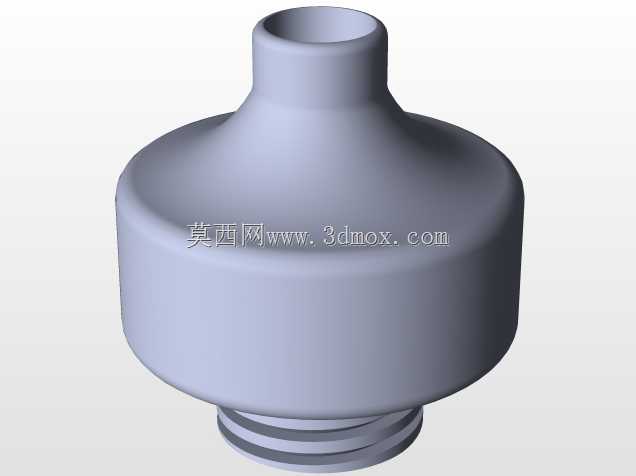

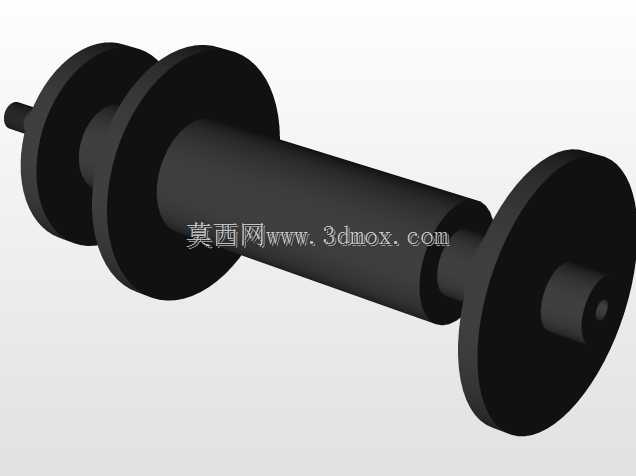

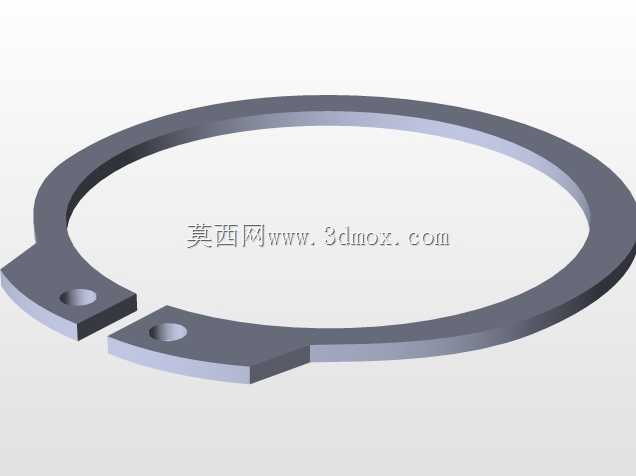

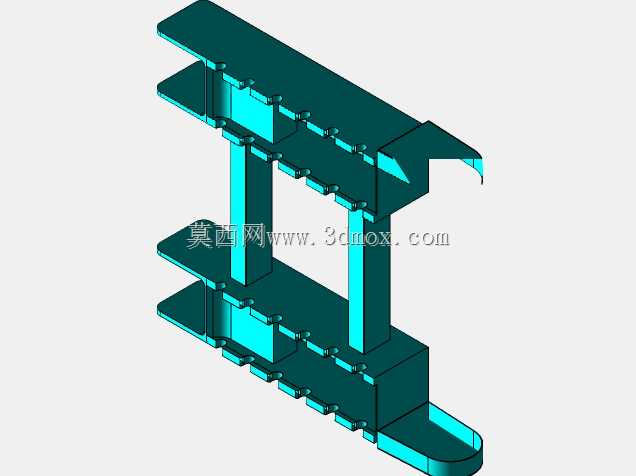

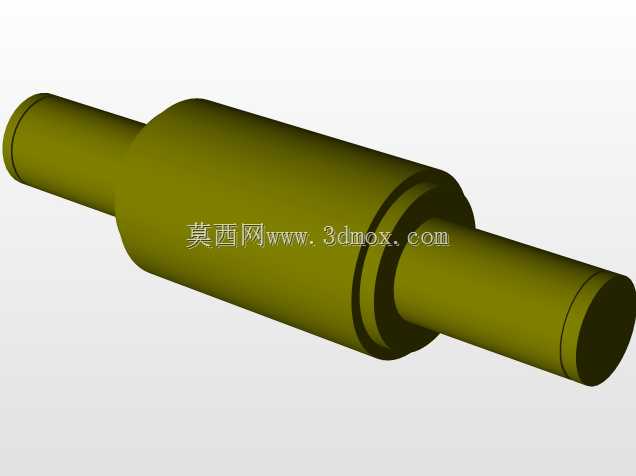

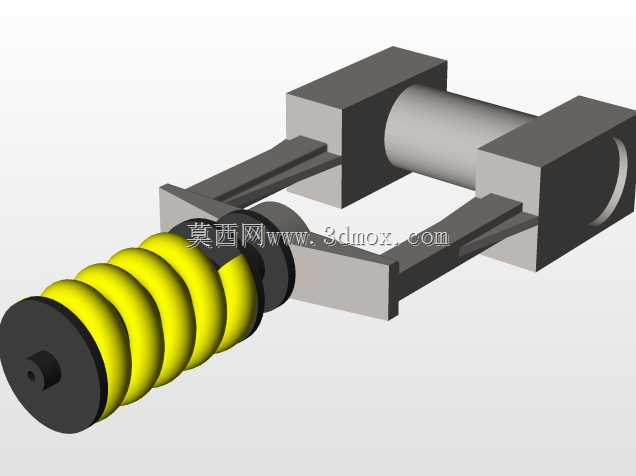

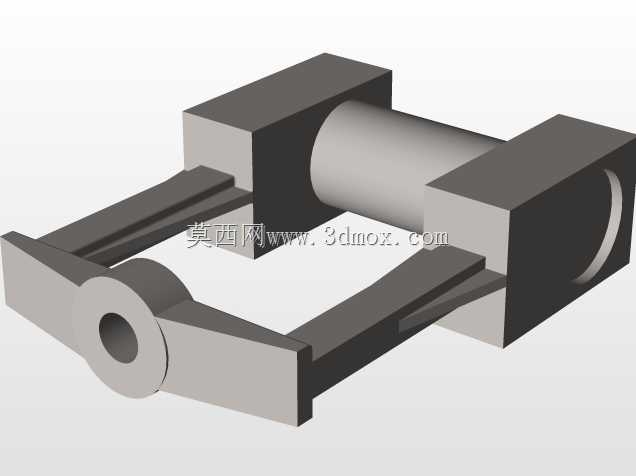

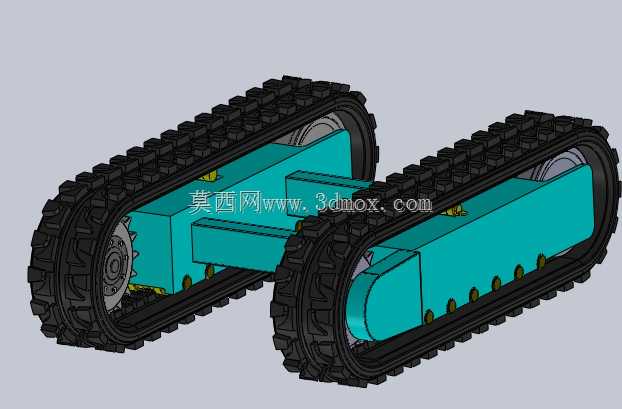

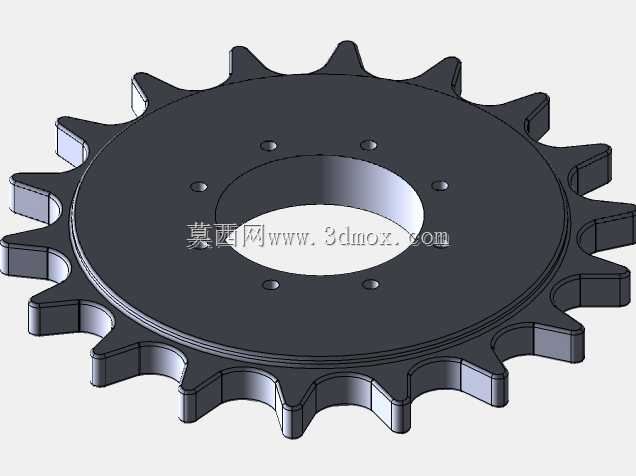

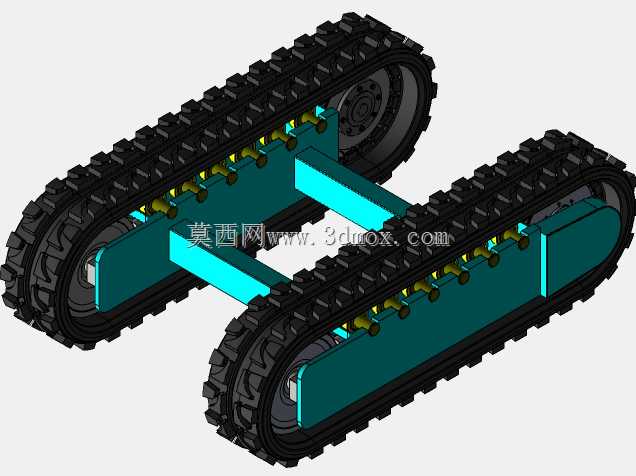

该履带行走结构主要面向狭小空间作业的小型移动设备场景，可适配巡检机器人、小型农用作业机具、室内外勘探设备、轻型运输载具等多种需要复杂地形通行能力的装备，能够在泥泞路面、碎石路面、低矮障碍路面、轻度坡度路面实现稳定通行，相比轮式行走结构拥有更大的接地面积，接地比压更低，不易出现打滑、陷滞问题，在松软土质、草地、积雪路面的通行表现远优于同尺寸轮式结构。整套行走结构采用左右对称双模块独立布局，每个履带模块集成了驱动轮、导向张紧轮、多组承重托带轮与一体化橡胶履带，主体承载梁采用箱型焊接结构，在保证结构强度的同时有效控制整体自重，两侧模块通过中间连接横梁实现刚性固定，可根据搭载设备的安装需求调整横梁的连接孔位，适配不同宽度的上部搭载平台。设计过程中优先考虑了结构的易维护性，驱动轮采用齿式啮合结构与履带内侧的驱动齿槽配合，传动过程中不会出现履带滑脱问题，张紧机构布置在导向轮端，可通过调节螺栓调整履带张紧度，无需拆解整体结构即可完成履带松紧调整与更换作业；橡胶履带表面采用加深的块状防滑花纹，在湿滑路面能够提供足够的抓地力，履带内部嵌入高强度抗拉帘线层，长期承重行走不会出现履带拉长、断裂问题。结构的安装边界预留了充足的上部搭载空间，中间连接梁的上平面可直接固定设备搭载平台，驱动接口可直接适配标准规格的低速大扭矩驱动电机，无需额外设计转接结构；整体外形尺寸紧凑，可通过宽度较窄的通行通道，两侧履带模块的离地间隙经过优化，能够越过高度不超过履带厚度三分之一的垂直障碍，可攀爬坡度不超过30度的斜坡，行走过程中两侧履带可独立控制转速，实现原地转向功能，在狭小作业空间内拥有极佳的机动灵活性。承重轮采用密封式轴承结构，可阻挡粉尘、泥水进入轴承内部，延长结构的维护周期，适合在户外非铺装路面长期作业，整体结构没有复杂的异形零部件，大部分构件可采用常规板材切割、型材焊接工艺加工，制造成本较低，适合小批量定制生产适配不同的搭载设备需求。
