垂直式快速夹钳工装夹具结构设计

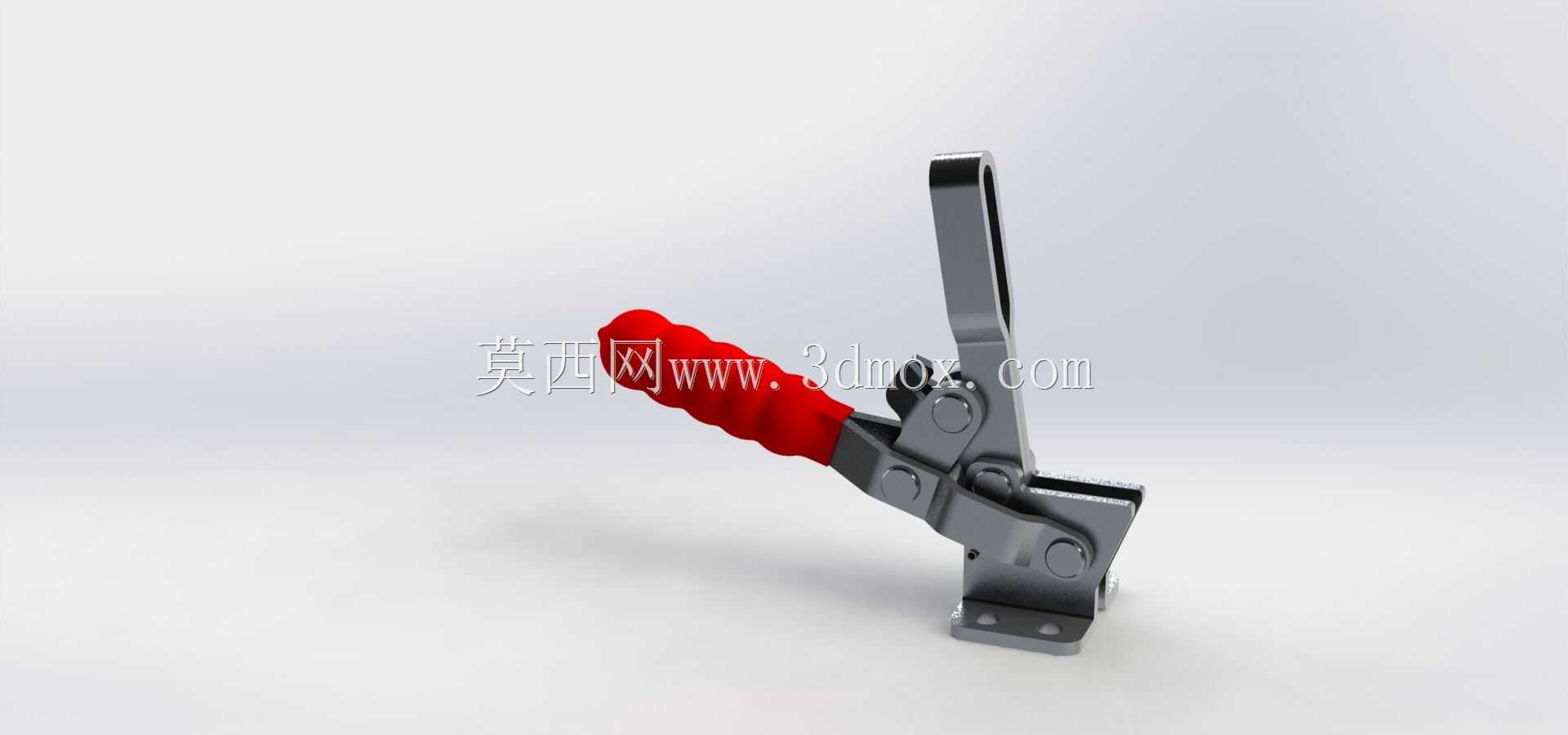

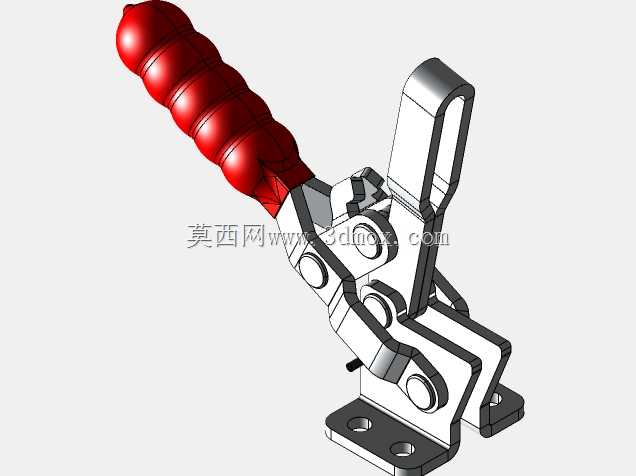

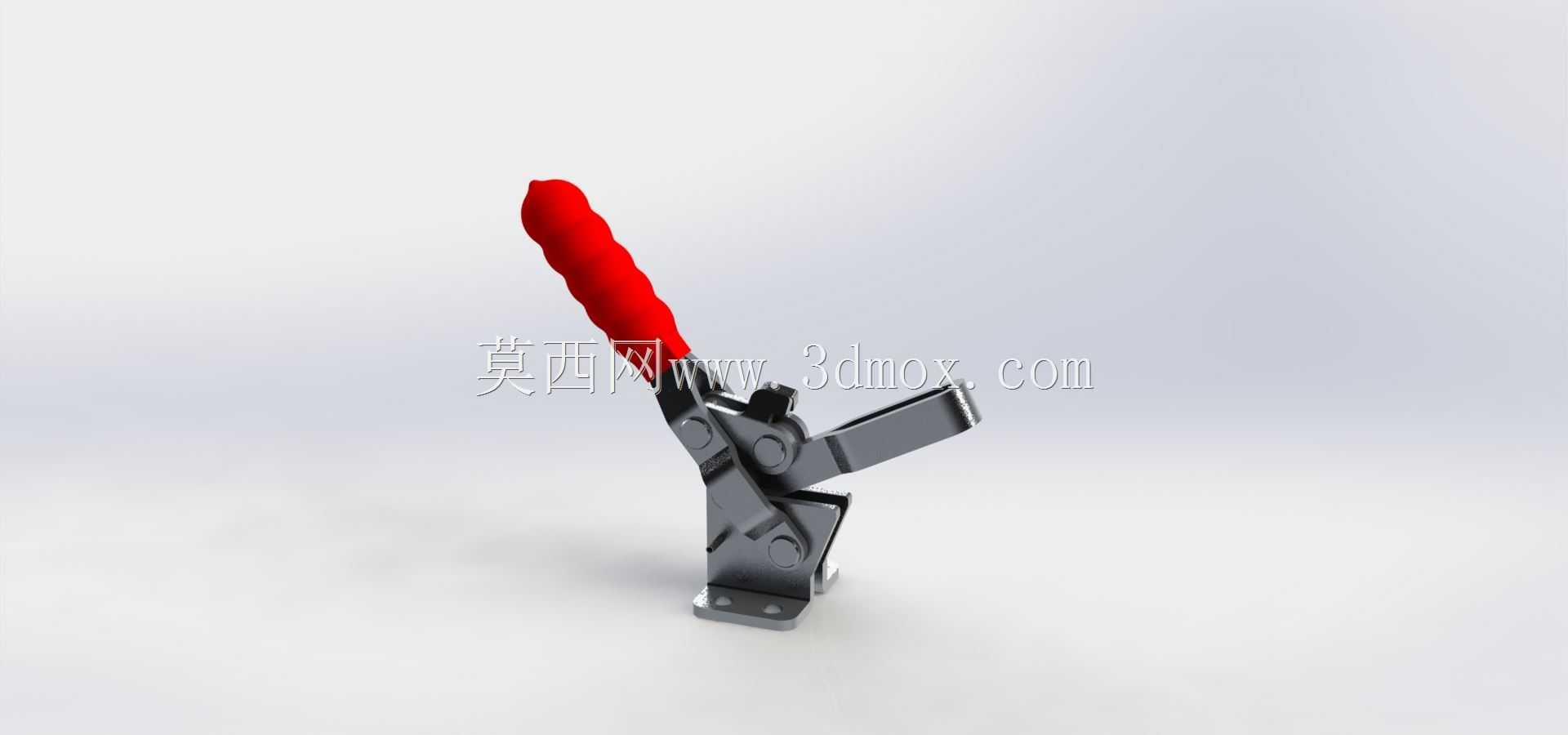

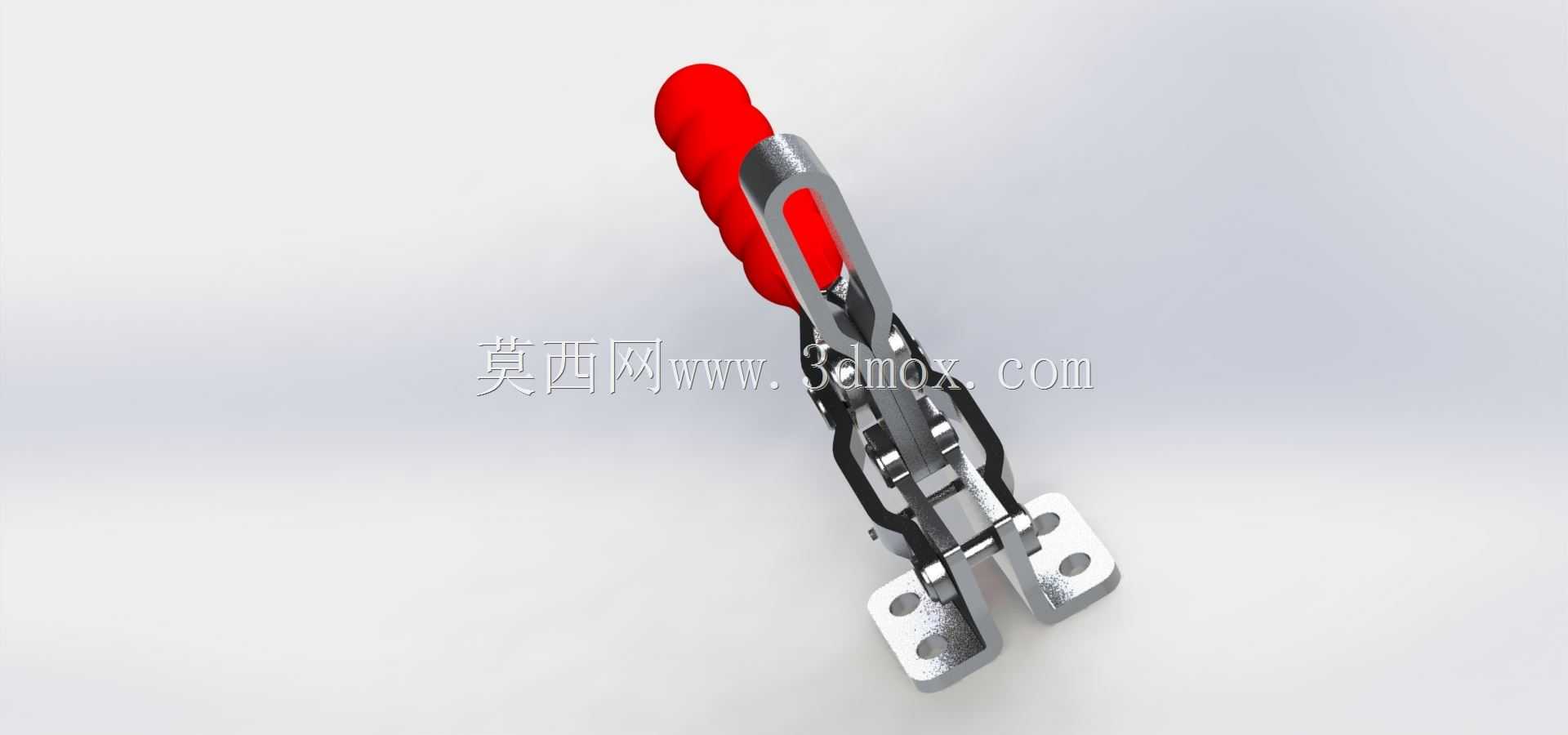

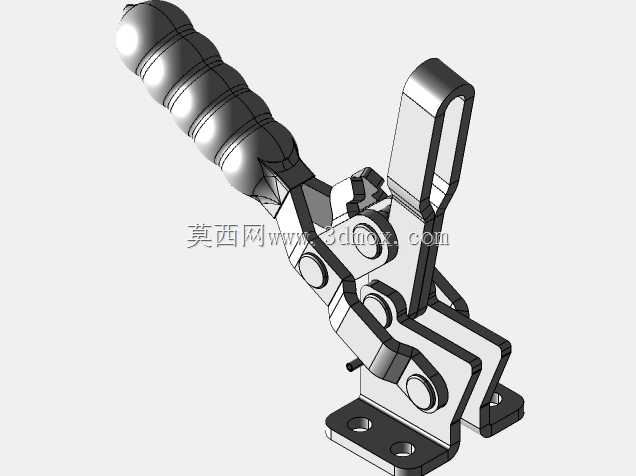

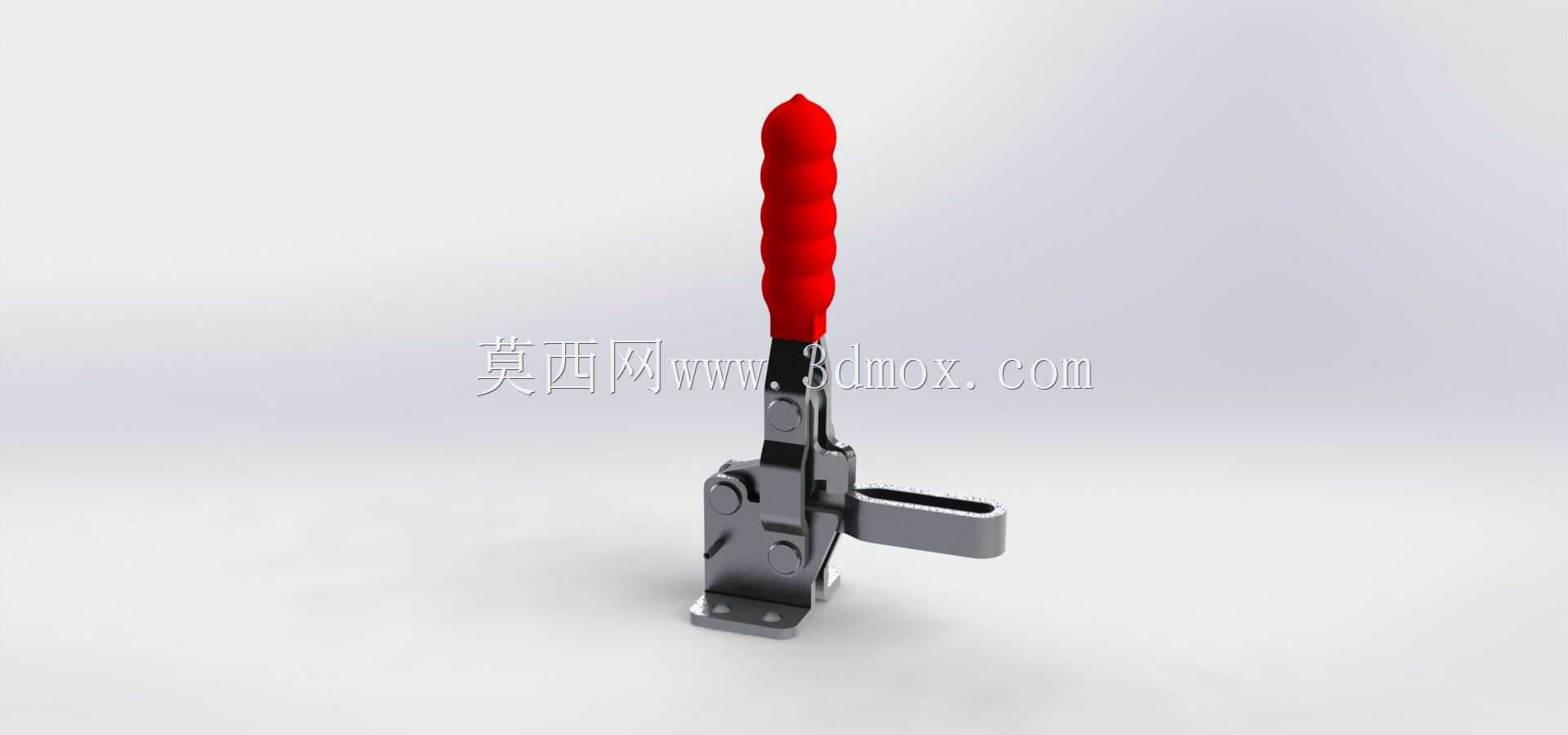

这款垂直式手动快速夹钳是工装夹具领域应用极为广泛的通用压紧部件，在机械加工工装、焊接工装、装配治具、电子产线定位治具、木工加工固定、板材裁切定位等场景中承担核心的快速压紧定位功能，能够在频繁拆装工件的作业场景下大幅降低装夹耗时，相比传统螺栓压紧的操作方式，可将单工位装夹动作压缩至一秒内完成，有效提升批量加工作业的生产效率。从功能特性来看，该夹钳采用肘节连杆自锁结构设计，当手柄扳动至垂直锁紧工位时，连杆机构会越过机械死点形成稳定的自锁状态，即便作业过程中承受持续的振动载荷、工件反顶作用力，夹钳也不会出现意外松脱的情况，能够持续输出稳定可靠的压紧力，保障加工过程中工件的位置精度，避免因工件移位导致的加工报废、焊接错位等质量问题；夹钳的握持部位包覆有防滑橡胶套，即便操作人员手上沾有切削液、焊接飞溅残留、油污等介质，也能稳定握持施力，不会出现打滑脱手的情况，操作手感舒适，长期重复操作也能降低手部疲劳感。从设计思路来看，这款夹钳采用模块化分体结构设计，所有铰接销轴均做了表面硬化处理，提升铰接部位的耐磨性能，延长夹钳的整体使用寿命；底座采用带安装孔的平板式结构，能够通过螺栓直接固定在工装基板、工作台面或者专用治具上，安装调试十分便捷；压头部位可根据实际工件的外形做适配调整，可更换橡胶压头、金属平压头或者异形仿形压头，避免压伤工件表面，同时适配不同外形工件的压紧需求。从安装边界与尺寸适配来看，该款夹钳属于中小型垂直夹钳，底座安装孔位采用标准间距设计，锁紧状态下手柄处于垂直向上的位置，不会占用工件周边的侧向操作空间，能够适配工装布局紧凑的多工位治具使用；夹钳张开状态下压臂抬升高度充足，能够满足一定厚度范围内的工件取放需求，无需额外拆卸夹钳即可完成工件的上下料操作，适配多品种小批量的柔性生产场景。在实际生产应用中，这类快速夹钳常被组合使用在焊接工装中定位钣金工件，在机加工工装中压紧毛坯件，在装配线上固定待组装的零部件，也可在检测治具中作为工件快速锁紧部件使用，凭借可靠的锁紧性能、便捷的操作方式，成为工业生产场景中不可或缺的基础工装配件。
