螺纹连接式弹簧复位安全截止阀结构

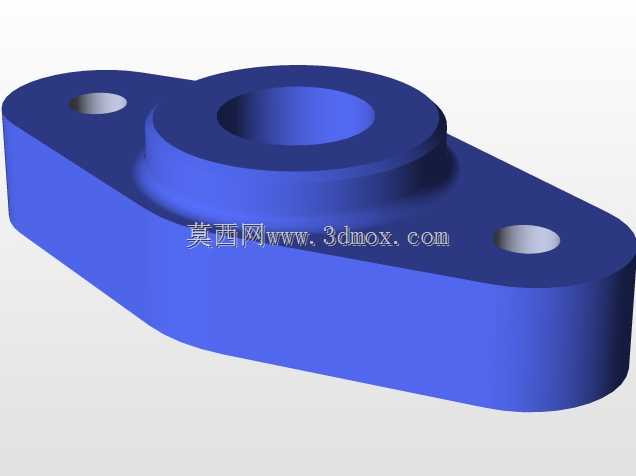

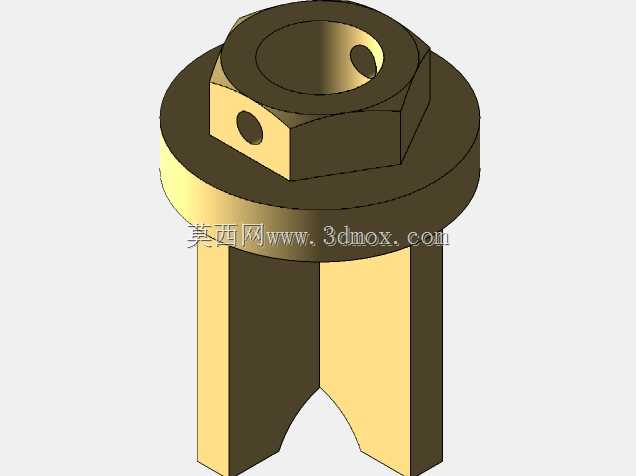

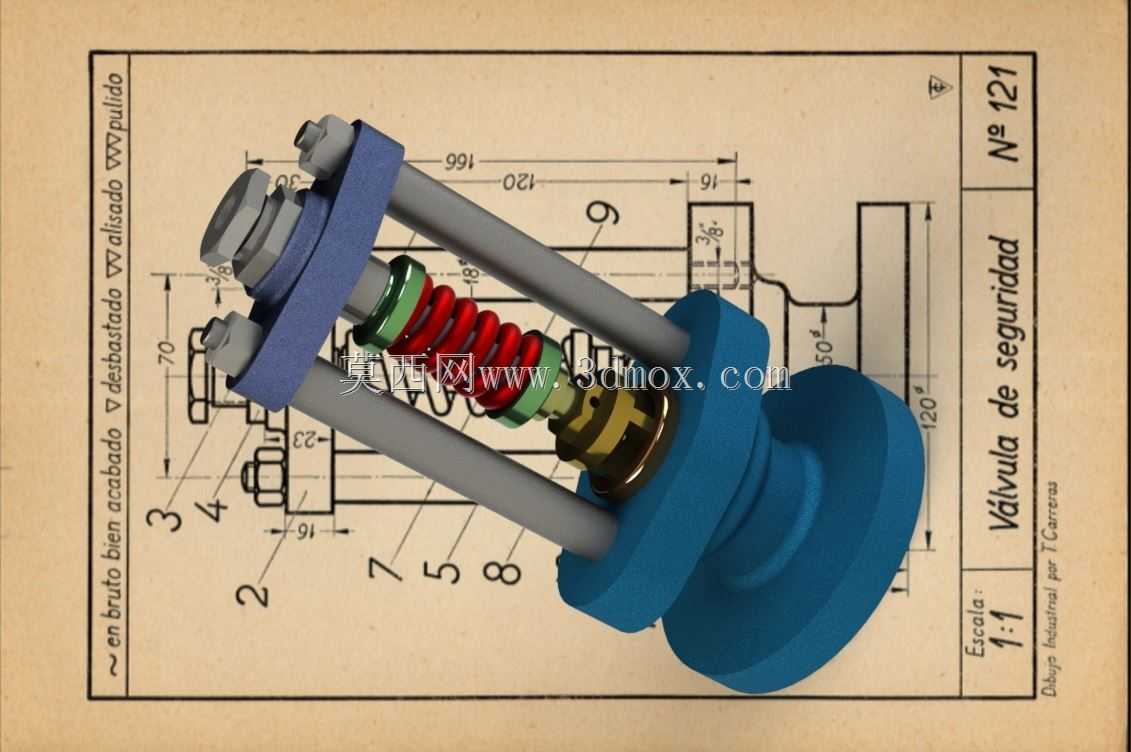

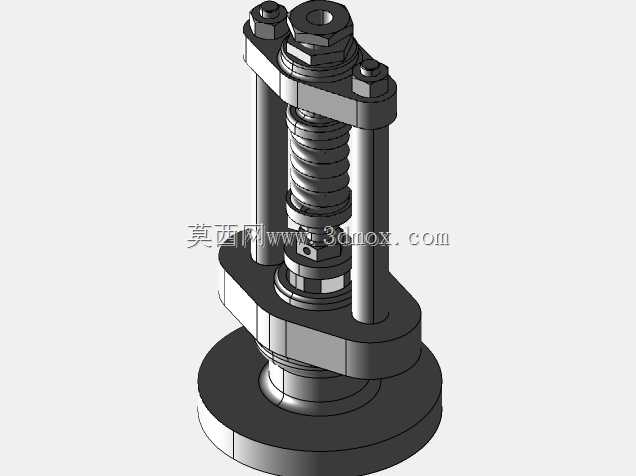

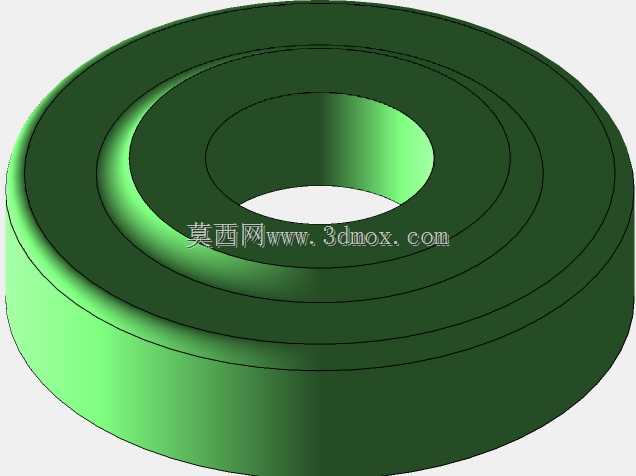

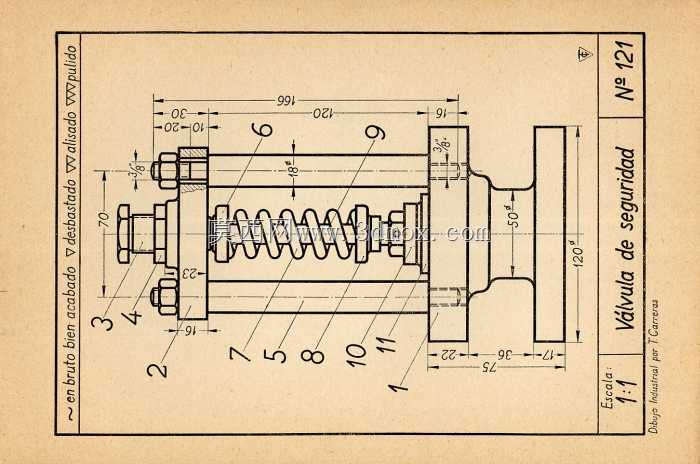

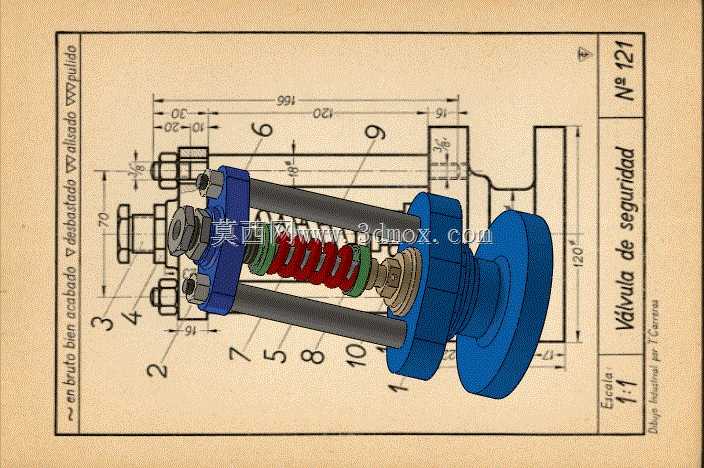

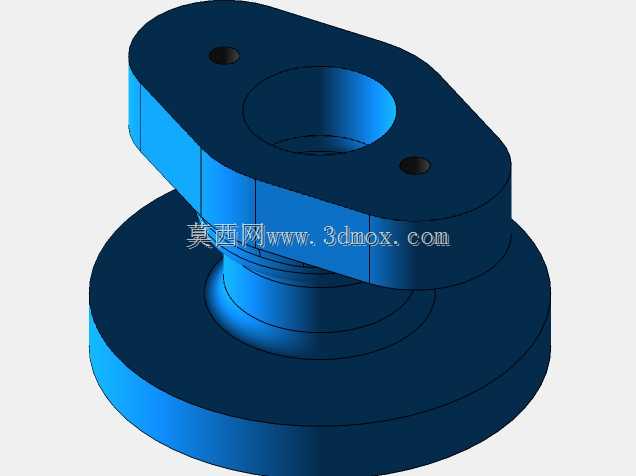

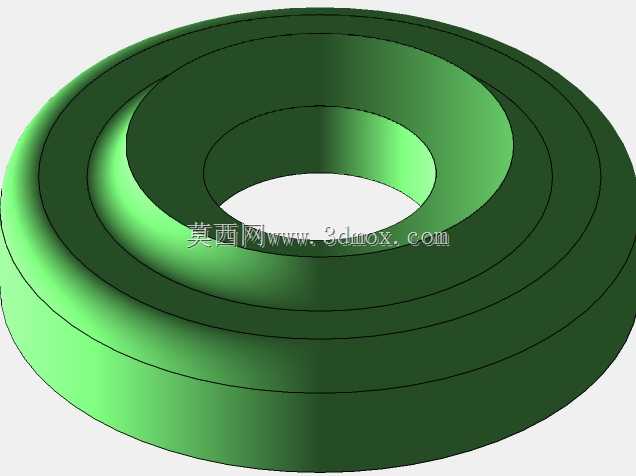

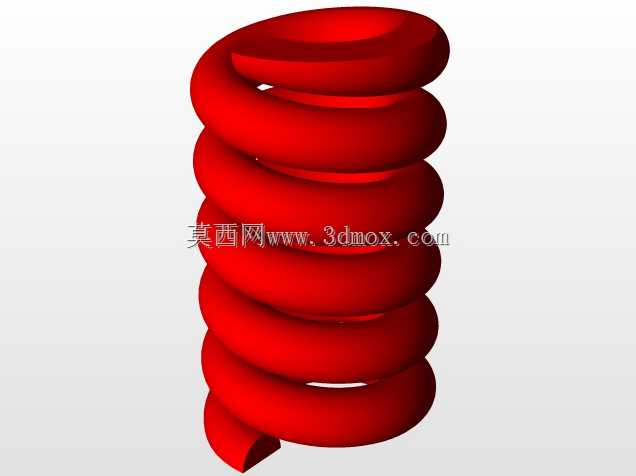

这款安全截止阀主要应用于中小通径的工业流体管路、小型液压气动回路以及民用承压供水、供气支路中，承担超压泄放、紧急截止、管路通断控制的核心作用，能够在管路压力超出设定阈值时自动触发泄压动作，也可通过端部手轮实现手动强制关断，避免管路超压引发的密封失效、管路爆裂、介质泄漏等安全隐患，适配水、低压气体、低粘度液压油等多种常规流体介质的输送场景。从功能特性来看，该阀采用弹簧预紧复位的结构设计，核心密封副在常态下依靠弹簧的预压缩力保持紧密贴合，维持管路的密封截断状态；当入口侧介质压力升高至弹簧预紧力对应的开启压力值时，介质推力克服弹簧弹力推动阀芯轴向移动，导通阀内流道实现泄压，待管路压力回落至安全值后，弹簧自动推动阀芯复位，重新截断流道，无需额外人工操作即可完成超压保护的全流程动作，同时端部的手轮结构可支持人工手动调节弹簧预紧量，灵活调整阀门的开启压力阈值，也可在检修、管路维护时手动强制锁死阀芯，实现可靠的管路关断。在设计思路上，该阀采用拉杆式组装结构，通过两根平行的导向拉杆将前端阀座安装板、中部弹簧导向腔体、后端手轮调节座串联固定，既保证了各部件的同轴度，让阀芯轴向移动过程中无卡滞、偏磨问题，也简化了装配与后期维护流程，拆解时仅需松开拉杆端部的锁紧螺母即可完成内部弹簧、阀芯、密封件的更换，无需整体破坏阀组结构；内部弹簧采用分段式导向设计，弹簧两端设置有耐磨导向垫片，既避免弹簧在压缩、复位过程中出现径向窜动引发的弹力不均问题，也减少弹簧对阀体内壁的磨损，延长阀门整体使用寿命。从外形尺寸与安装边界来看，该阀整体为轴向直通式布局，总长度适配常规小通径支路的安装空间，阀体最大外径集中在手轮与中部法兰位置，安装时仅需预留出手轮旋转操作的径向空间即可，前端采用外螺纹接口形式，可直接与同规格的管路内螺纹接头对接，无需额外焊接法兰，安装便捷，整体轴向尺寸紧凑，可直接安装在空间局促的设备内部管路、墙面预埋管路支路中，不会占用过多安装空间，适配多种复杂的管路布局场景。
