两板结构侧进胶注塑模具结构

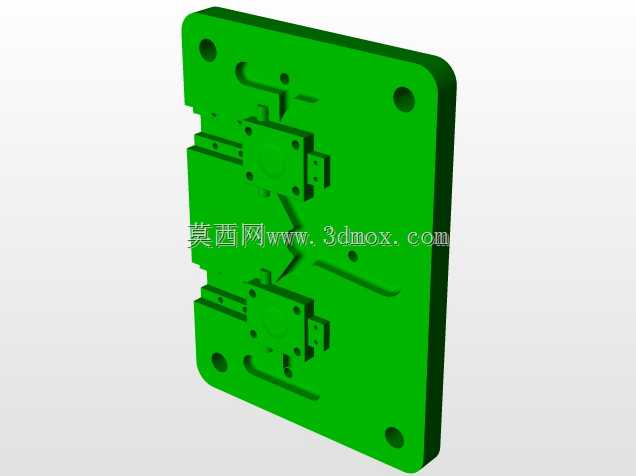

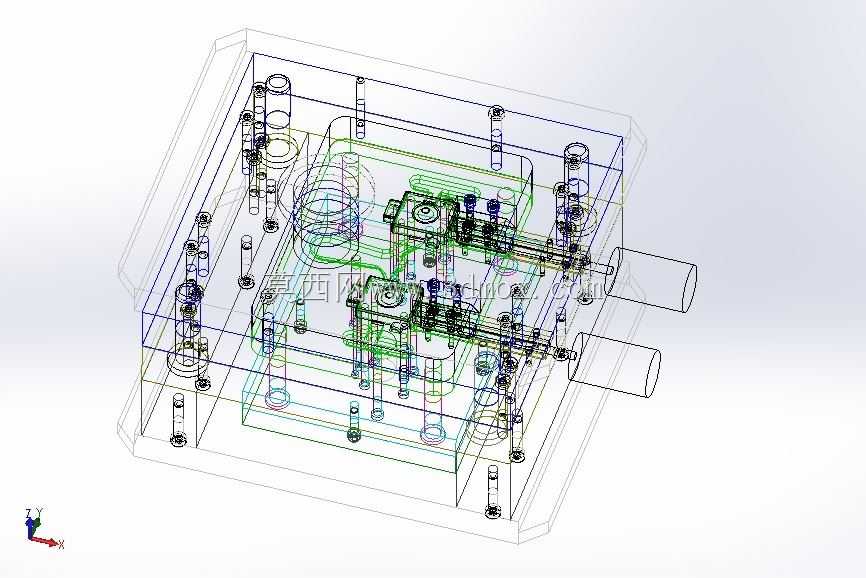

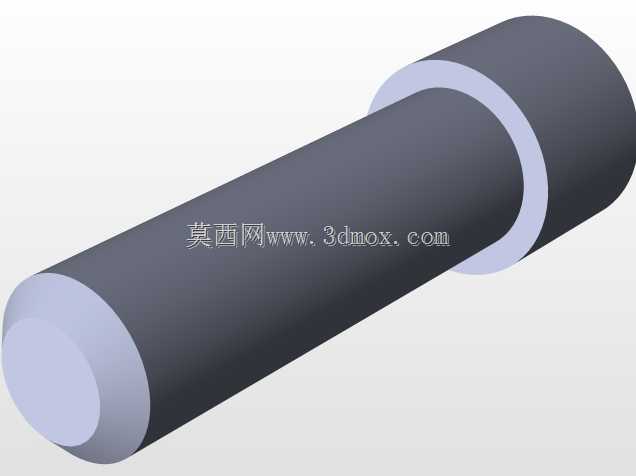

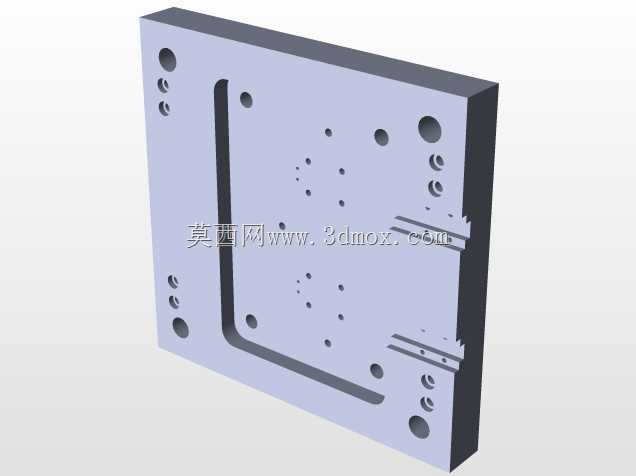

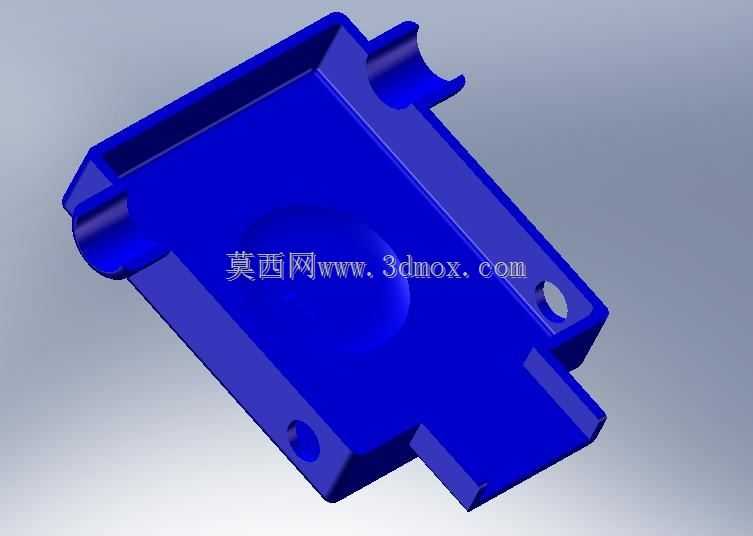

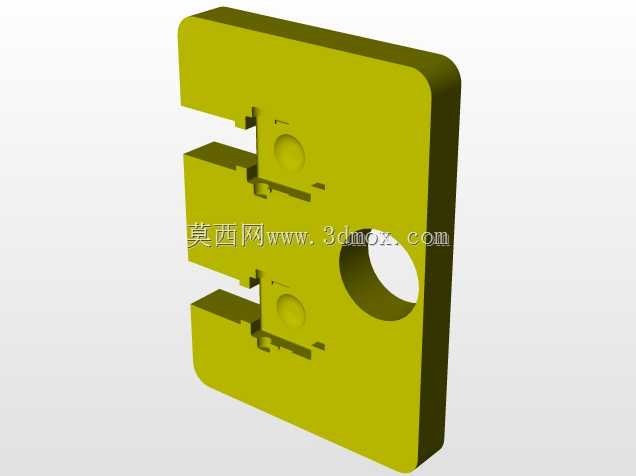

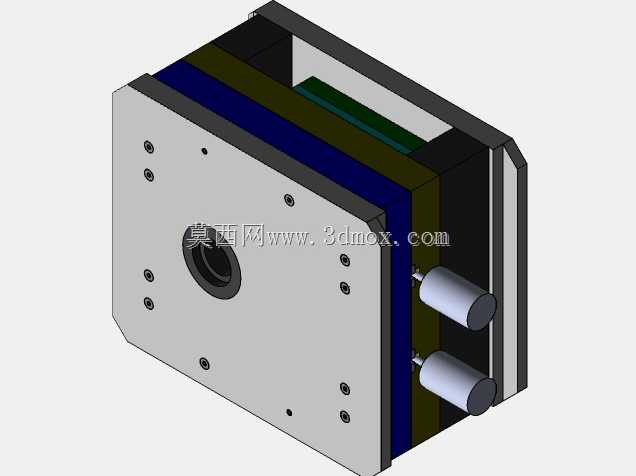

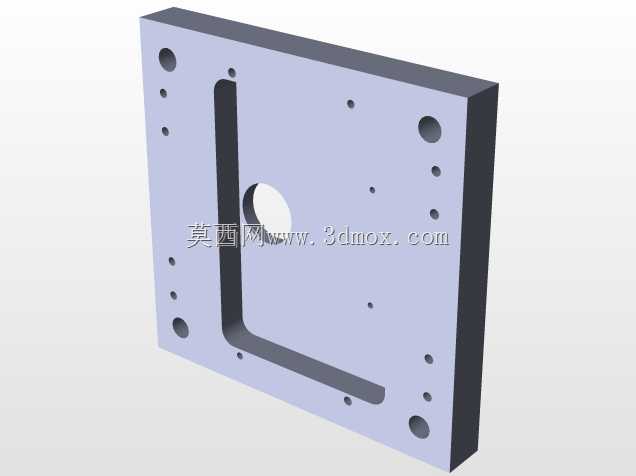

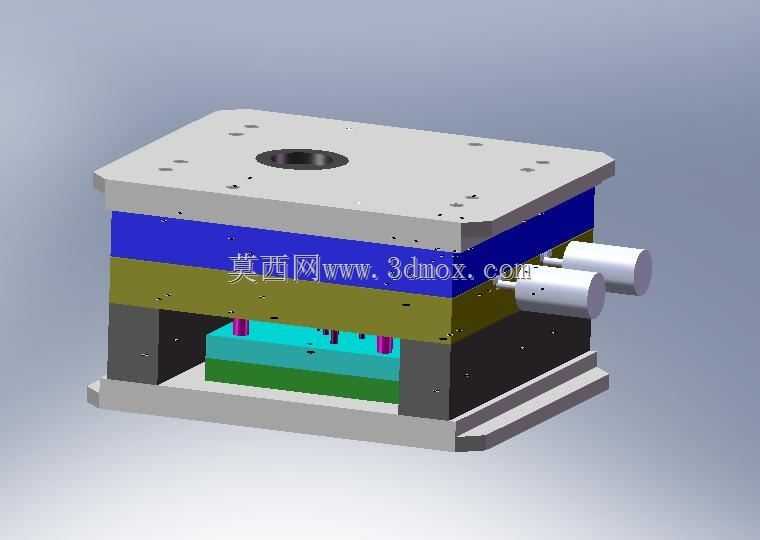

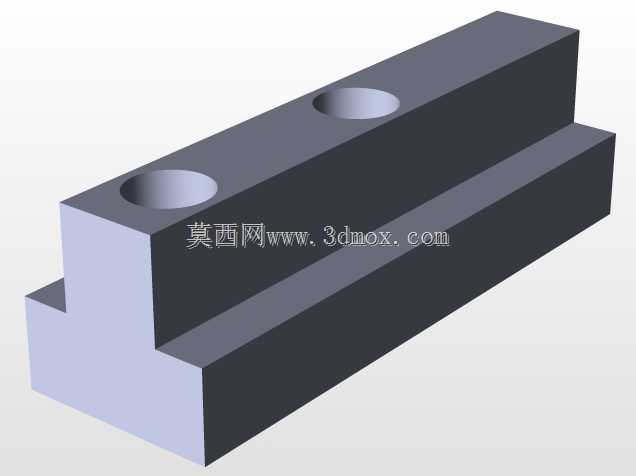

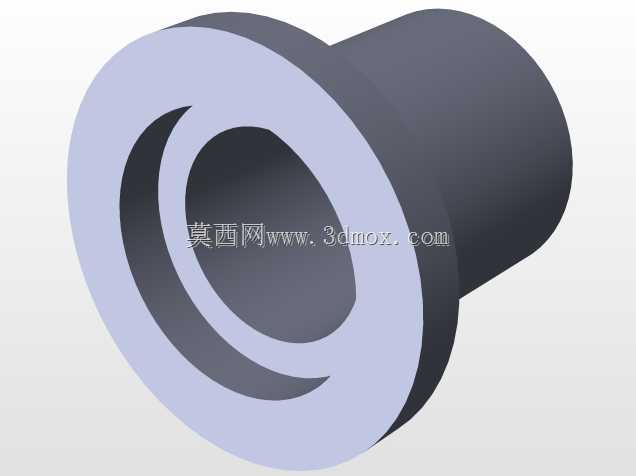

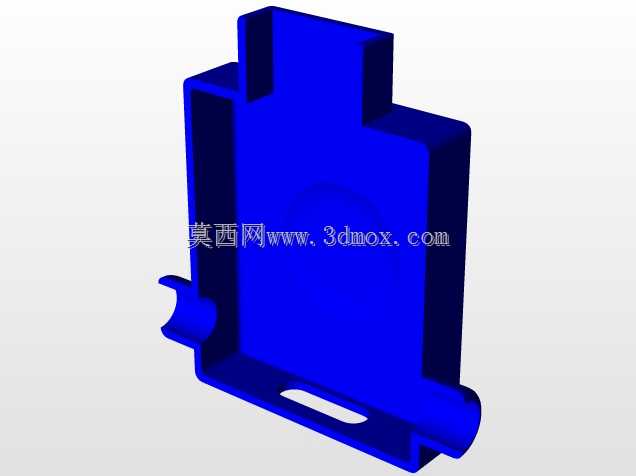

这套模具结构主要应用于中小尺寸热塑性塑料零部件的批量注塑生产场景，常见于消费电子外壳、家电结构件、日用塑胶配件的生产车间，适配常规卧式注塑机的安装使用需求，可在连续生产工况下稳定完成塑胶熔融料的填充、保压、冷却、开模顶出全流程作业。从实际用途来看，该模具针对带侧向凹凸结构的塑胶件设计，自带双侧液压抽芯机构，无需额外改装即可完成倒扣结构的脱模动作，能够直接产出符合尺寸精度要求的成型件，减少后续二次加工的工序成本。在功能特性上，整套模架采用标准模胚组合结构，从上至下依次排布定位环、浇口套、定模板、动模板、支承板、顶出机构、动模座板，分层清晰，各模板之间设置精密导柱导套配合，保证合模过程中的定位精度，避免长期生产出现错位飞边问题；双侧的油缸抽芯组件行程匹配产品倒扣深度，抽芯动作平稳，开模时优先完成侧型芯抽出，再通过顶针板带动顶针将成型件从型芯上平稳顶出，避免顶出过程中产品变形。设计思路上，这套结构采用成熟的两板模直浇口进胶方案，熔融塑胶从模具顶部中心浇口套直接注入型腔，填充流程短，压力损失小，适合流动性较好的通用塑胶原料成型；冷却回路采用多层环绕布置，分别在定模型腔板、动模型芯板设置独立冷却水道，保证成型过程中型腔各区域温度均匀，缩短产品冷却周期，提升整体生产效率；顶出系统采用均匀排布的圆顶针设计，顶出力分布均匀，针对产品的筋位、柱位对应设置顶针位置，避免顶白、顶穿等成型缺陷。从安装边界来看，整套模具的外形尺寸适配200吨级以内的卧式注塑机拉杆间距，模具总厚度符合对应机型的最小模厚要求，顶部定位环尺寸匹配注塑机定位孔标准，浇口套球面半径与注塑机喷嘴尺寸适配，两侧抽芯油缸的进出油接口可直接对接注塑机的液压输出管路，动模座板、定模座板的压板槽位置符合通用注塑机的装夹标准，无需额外加工适配板即可完成上机安装；模具的开模行程设计匹配产品的顶出高度与抽芯行程，保证开模后有足够的取件空间，适配人工取件或机械手取件的不同生产模式。整套结构的各零部件均采用标准化设计，易损件可直接替换标准规格配件，降低生产过程中的维护成本。
