锥齿轮支撑座结构设计练习参考

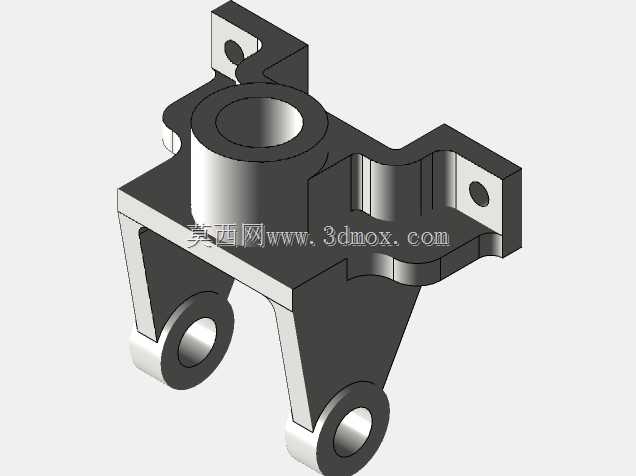

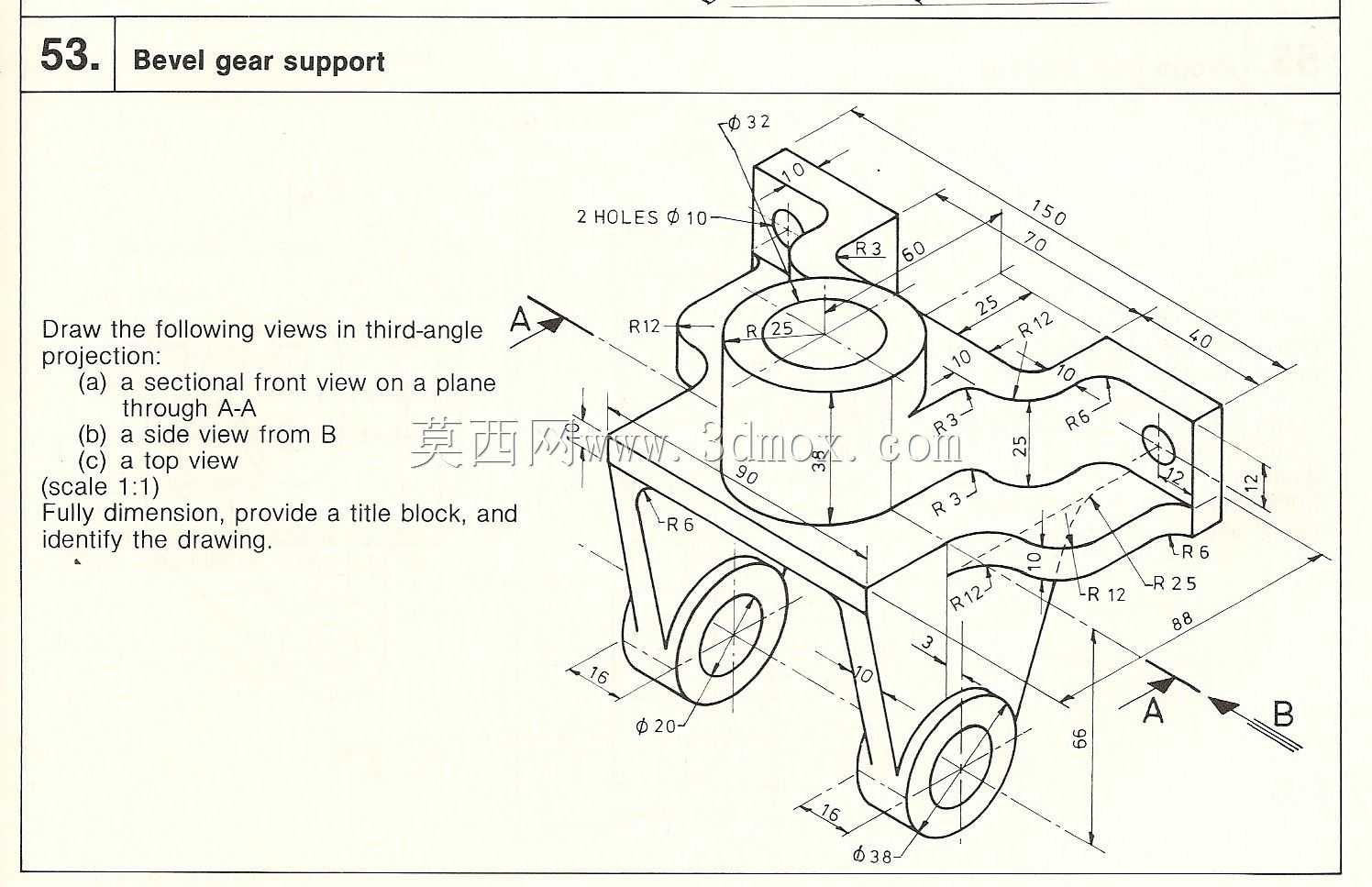

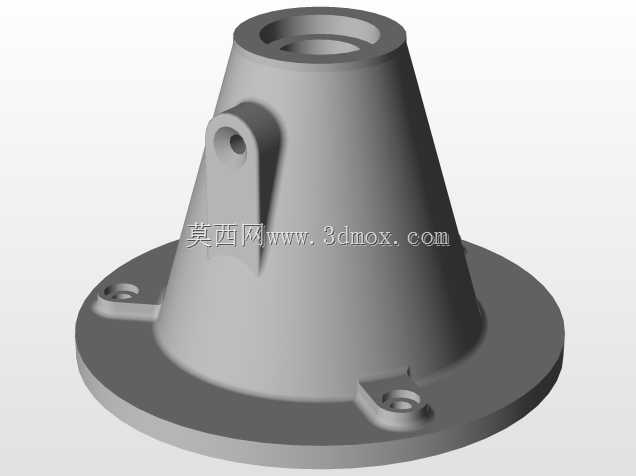

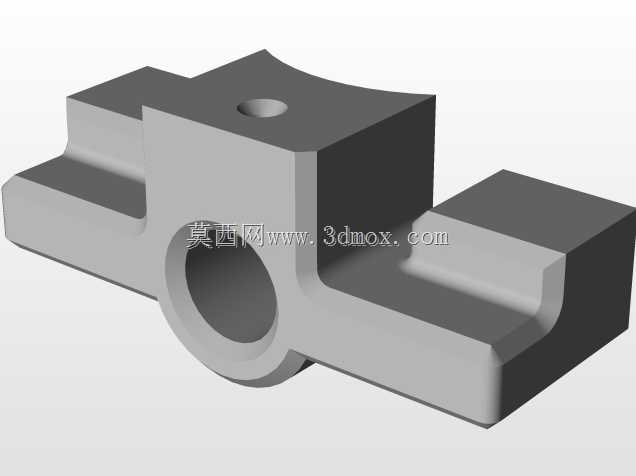

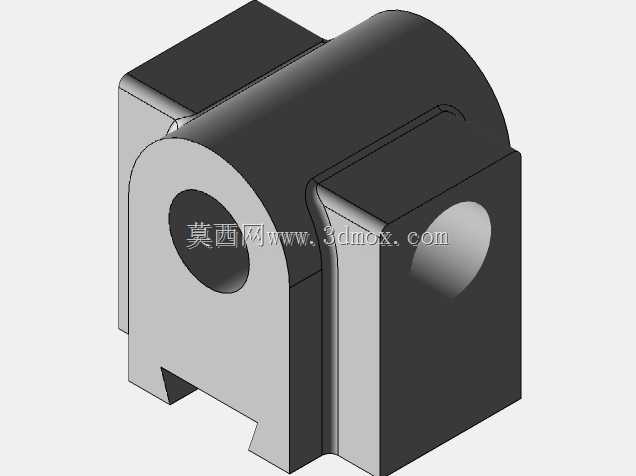

这款锥齿轮支撑座是机械传动系统中用于固定、承托锥齿轮传动组件的核心支撑类零件，主要应用在中小功率的相交轴传动场景中，常见于小型机床进给机构、轻工设备传动箱、农用机械换向传动单元、自动化输送线的转角传动模块等位置，核心作用是为锥齿轮轴系提供稳定的安装基准，抵消锥齿轮啮合过程中产生的径向与轴向复合载荷，避免传动过程中出现轴系偏移、啮合间隙异常增大的问题，保障锥齿轮副的啮合精度，降低传动过程中的振动与噪音，延长整套传动组件的使用寿命。从结构设计来看，该零件采用一体式铸造成型的基体结构，主体上部设置有适配锥齿轮轴安装的圆形轴孔座，孔位周边预留了紧固件安装的平面区域，可搭配端盖实现轴承的轴向定位；基体侧方延伸出带安装孔的凸耳结构，用于固定齿轮啮合位置的限位挡件或润滑管路支架；下部设置两组带同轴孔的支撑脚，可通过销轴或螺栓将整个支撑座固定在设备的安装基板上，底部的圆弧过渡结构有效降低了铸造与加工过程中的应力集中风险，各连接位置的圆角设计既提升了零件的结构强度，也避免了装配过程中锐边划伤操作人员的隐患。从尺寸与安装边界来看，该支撑座的主体安装基准面到轴孔中心的高度、各安装孔的中心距都经过精准匹配，上部凸台的安装孔规格适配常用的紧固件尺寸，下部支撑脚的开孔尺寸可匹配常规的设备安装螺栓，整体外轮廓的长宽高尺寸适配小型传动舱的内部安装空间，不会与周边的传动件、罩壳产生运动干涉。设计过程中采用第三角投影的视图表达逻辑，通过全剖视、侧视与俯视的多视图组合，完整呈现了零件内部的孔位结构、外部的轮廓特征与各位置的尺寸公差要求，既可以作为三维建模练习的参照案例，也能为同类型支撑座的结构设计提供尺寸与结构排布的参考，帮助设计人员快速掌握支撑类传动零件的设计要点，理解载荷传递路径与结构强度匹配的设计逻辑，在实际设计中可根据具体的传动载荷大小、安装空间限制对壁厚、孔位尺寸做适应性调整，满足不同工况的使用需求。
