里柱托外圆行星齿轮总成结构设计

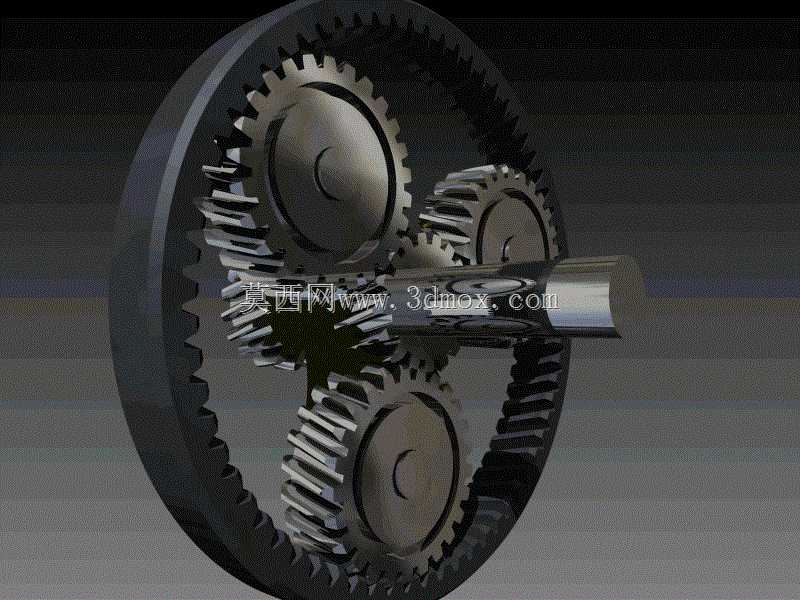

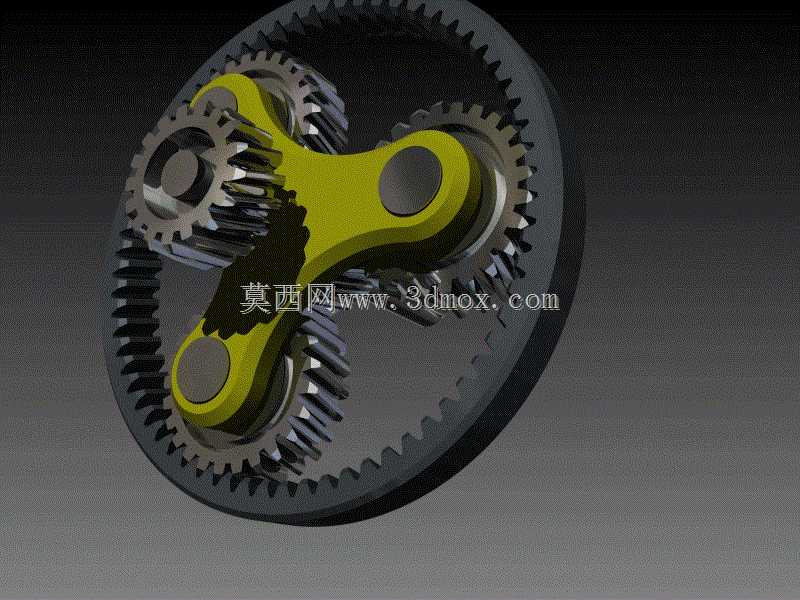

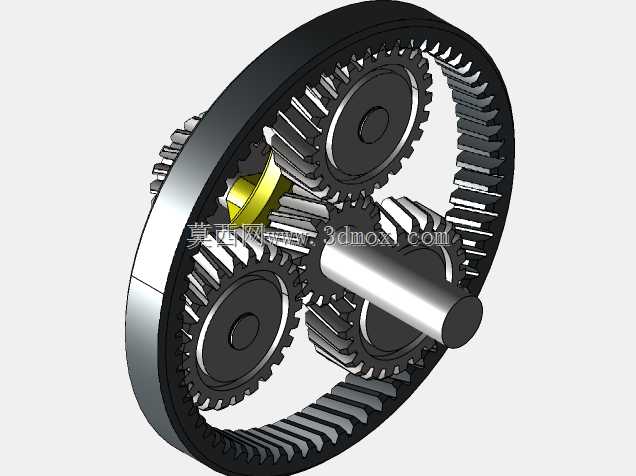

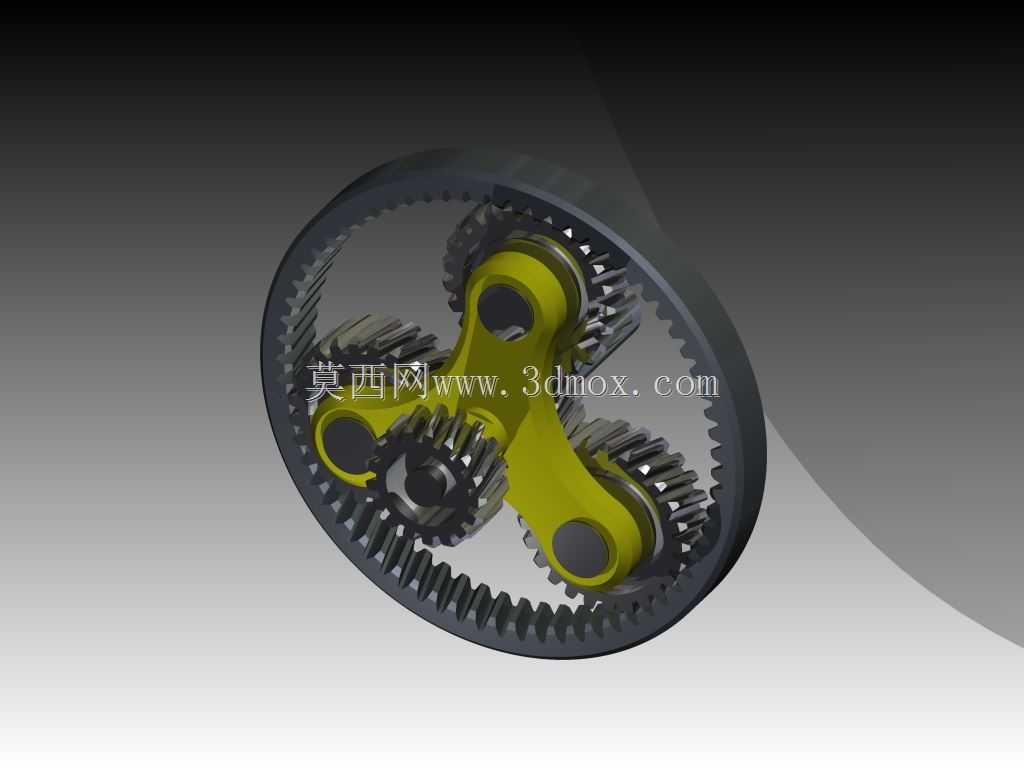

该行星齿轮总成是机械传动系统中实现大传动比减速、扭矩放大的核心传动部件，广泛适配于需要紧凑空间下实现高扭矩输出的各类传动场景，常见于工业传动设备、行走机械动力传输单元、自动化生产线驱动模组等领域，能够在有限的安装空间内完成动力的分流传递与转速匹配，相比传统定轴齿轮传动结构，具备承载能力强、传动效率高、运行平稳性好的突出优势。从实际用途来看，该总成通过内齿圈、行星轮、太阳轮与行星架的配合传动，可将输入端的高转速低扭矩动力转换为输出端的低转速高扭矩动力，同时能够根据不同的动力输入输出固定方式，实现不同传动比的动力输出，满足不同工况下的动力匹配需求，在重载传动工况下，多行星轮的结构设计可将负载均匀分配到各个啮合齿面，有效降低单齿承受的接触应力，大幅提升传动部件的使用寿命，减少运行过程中的故障概率。在功能特性层面，该结构采用多齿啮合的传动形式，运转过程中齿轮啮合的重叠系数更高，传动过程的冲击与振动被有效削弱，运行噪音更低，传动平稳性远优于普通定轴齿轮组，同时同轴式的输入输出布局能够大幅缩减传动机构的轴向占用空间，让整体传动单元的结构更加紧凑，便于在空间受限的设备舱内完成布局安装。从设计思路来看，该总成围绕功率分流的传动原理展开，将太阳轮设置于传动中心，三个均匀分布的行星轮同时与太阳轮、外侧内齿圈啮合，行星架作为动力输出构件承接行星轮的公转动力，在设计过程中充分考虑了齿轮啮合的侧隙控制、齿面接触强度校核、行星轮均载机构的匹配，确保各个行星轮能够均匀承担负载，避免局部轮齿过载出现断齿、点蚀等失效问题，同时针对行星架的结构强度做了优化，采用三叉式对称结构连接各个行星轮轴，保证行星轮转臂的刚度与动平衡性能，避免高速运转过程中出现偏心振动。在外形尺寸与安装边界层面，该总成整体为同轴圆柱式布局，外侧内齿圈可根据安装需求设计为固定连接结构或旋转输出结构，安装定位面可匹配通用的法兰连接接口，轴向尺寸紧凑，径向尺寸围绕内齿圈外圆设置安装止口，能够直接适配常规减速单元的安装腔体，不需要额外设计复杂的转接结构，输入端与输出端采用同轴心设计，可直接连接动力输入轴与工作负载轴，安装对接便捷，能够快速集成到各类设备的传动链路中，适配不同的安装空间约束。
