带蓄能器的一体式液压动力单元结构

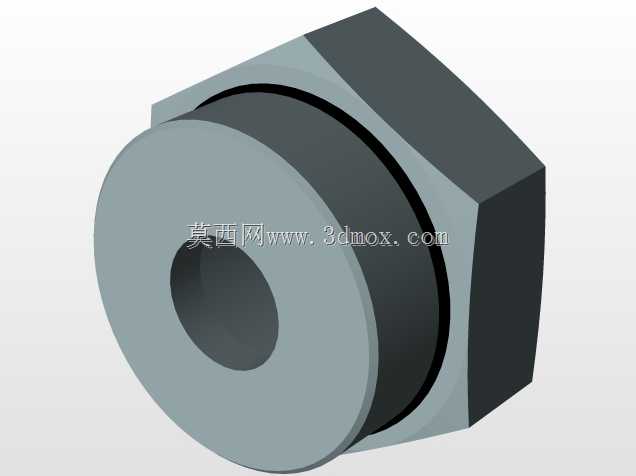

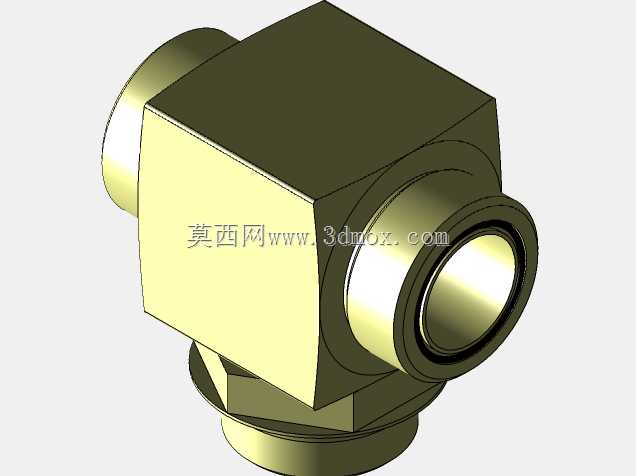

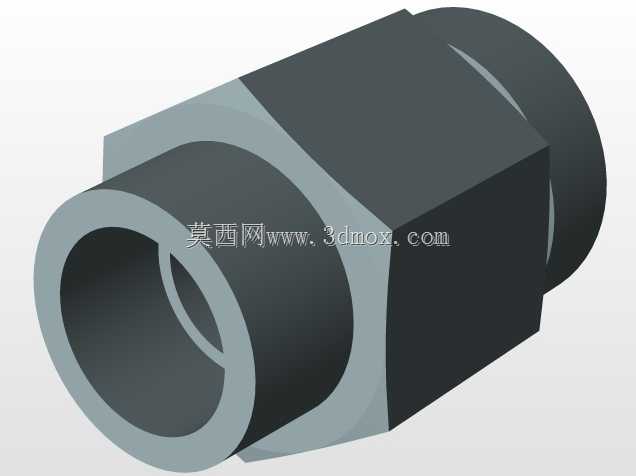

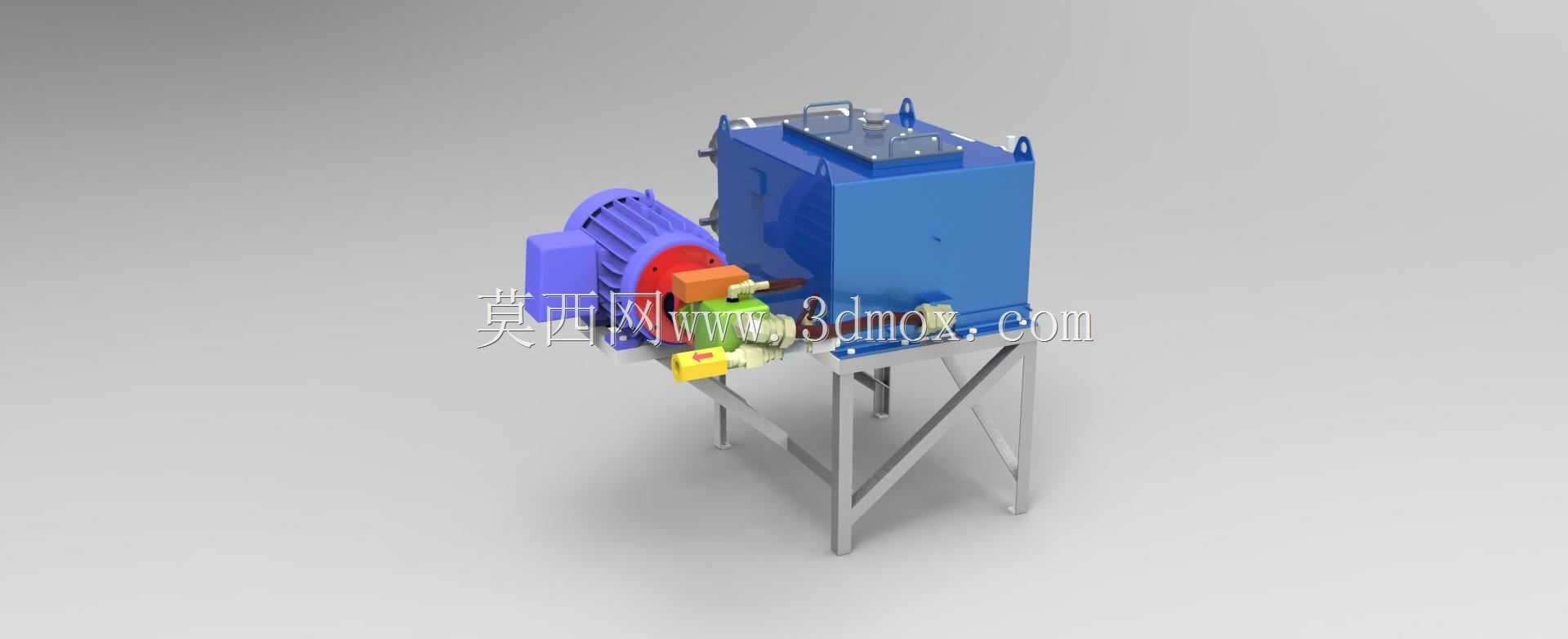

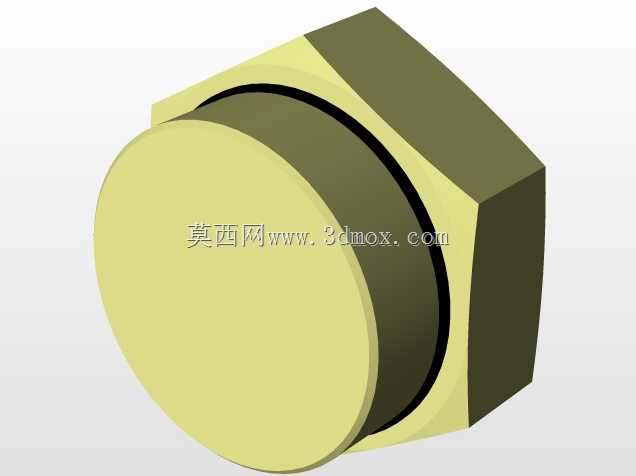

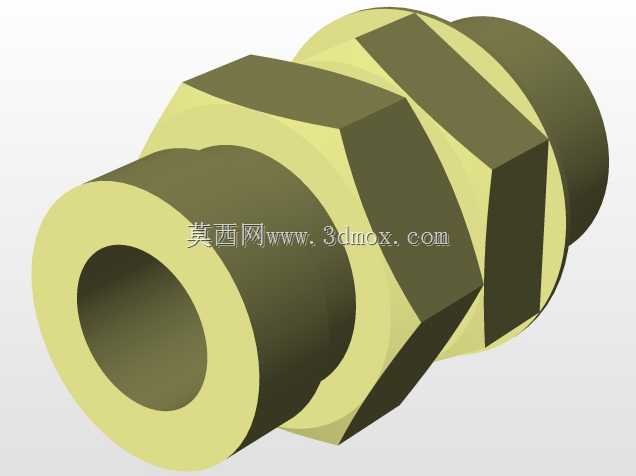

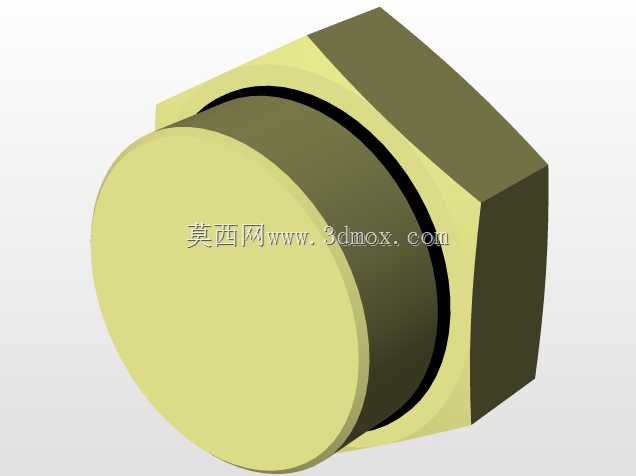

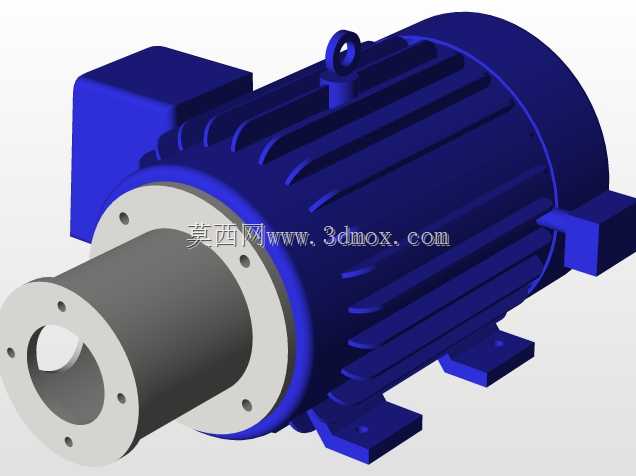

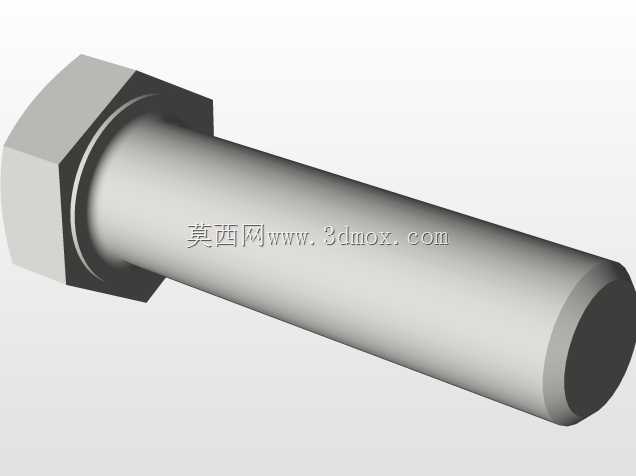

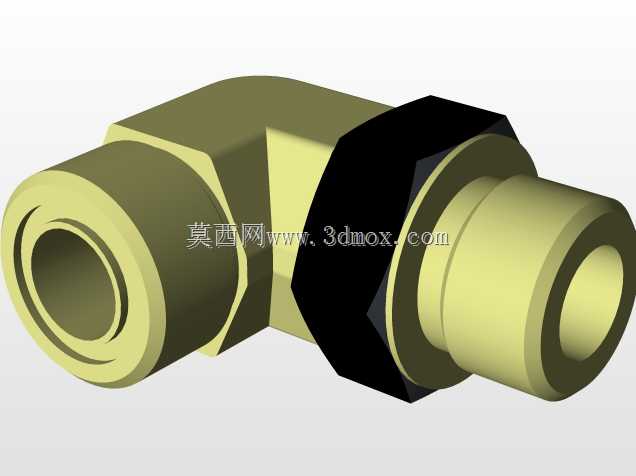

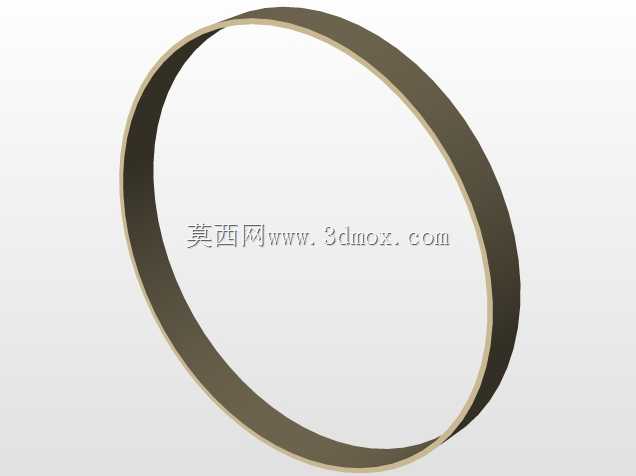

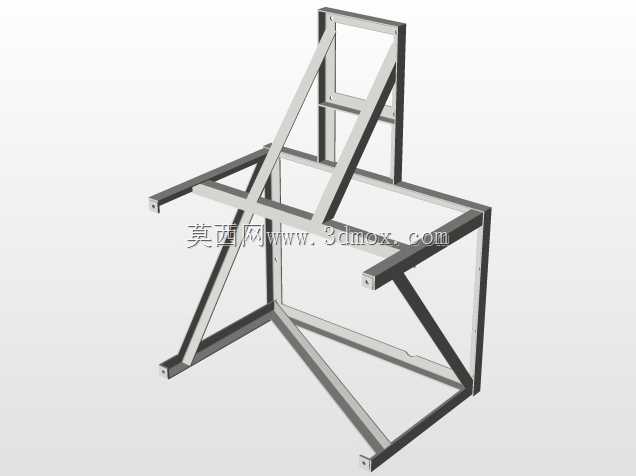

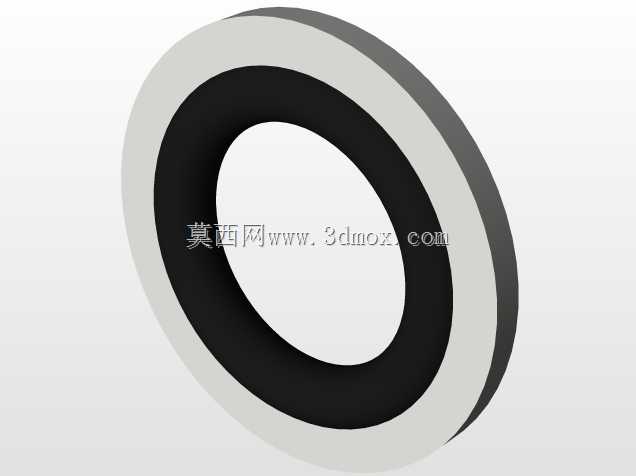

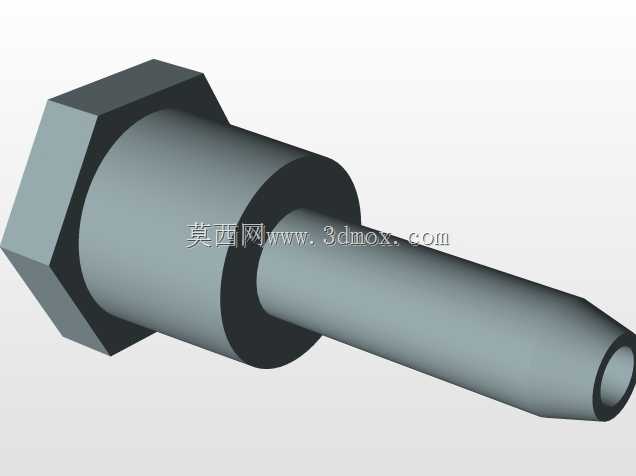

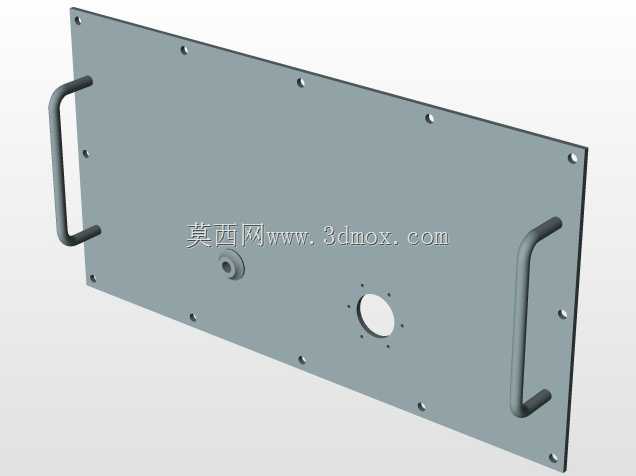

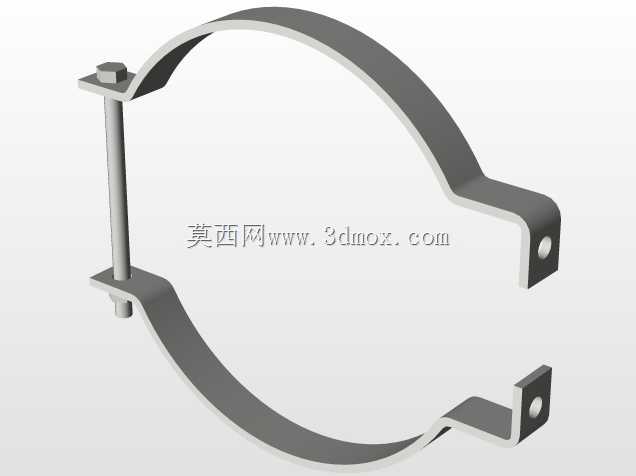

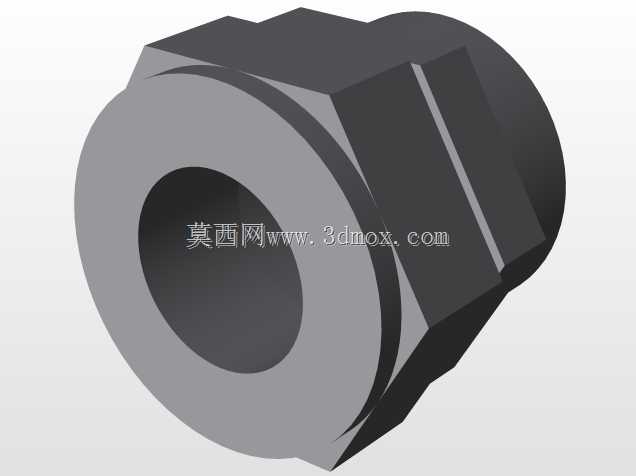

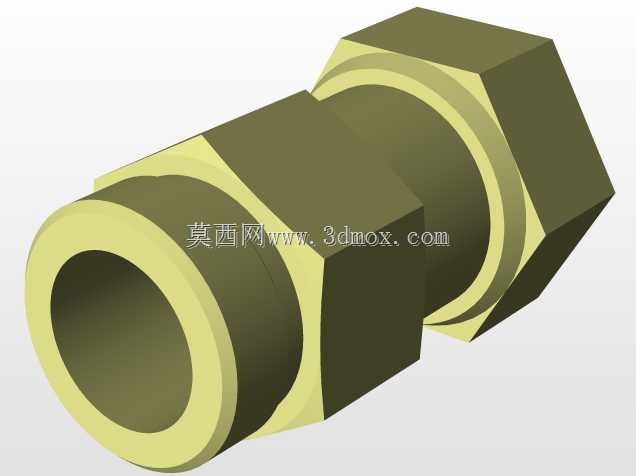

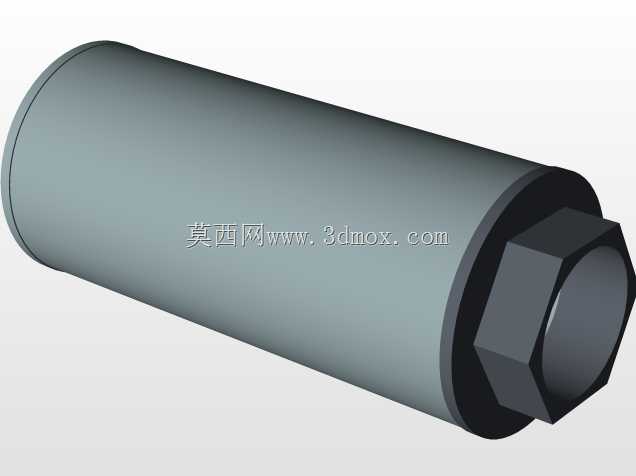

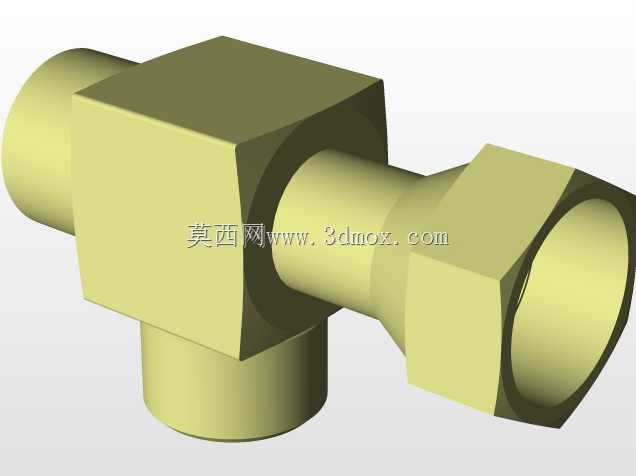

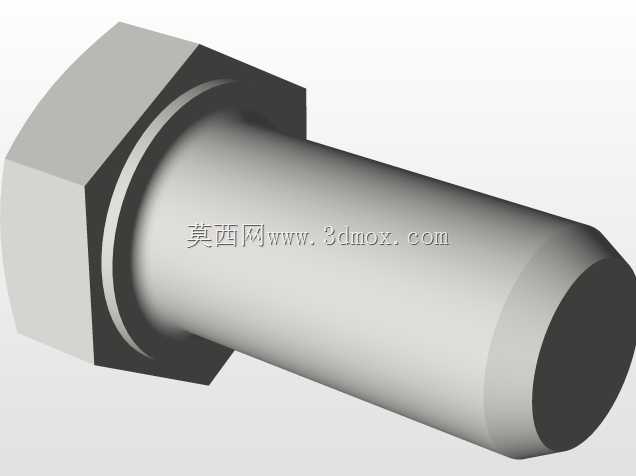

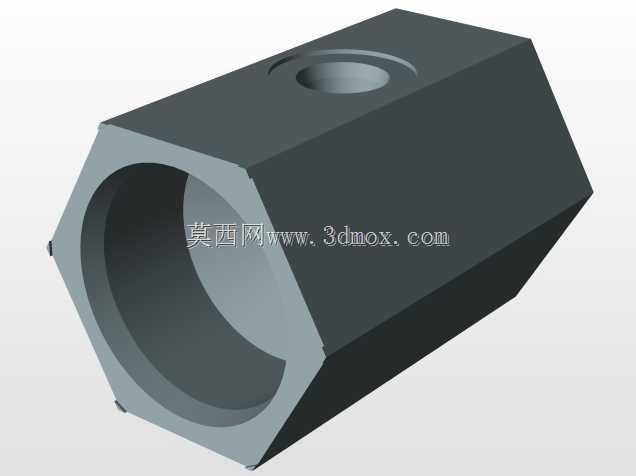

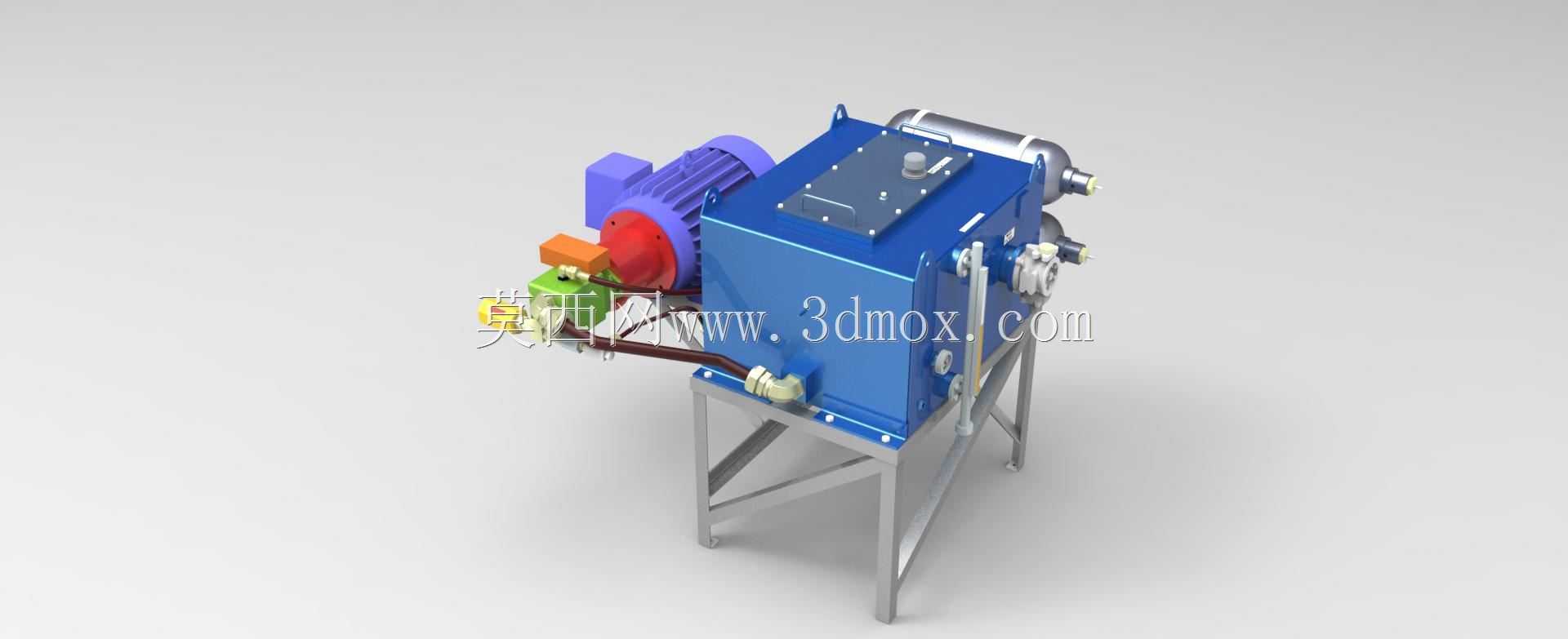

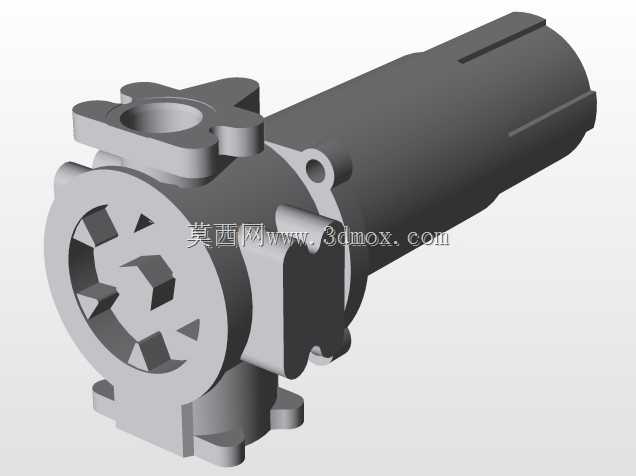

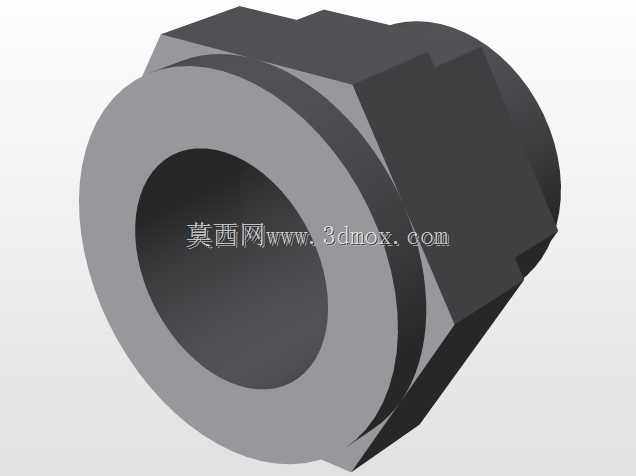

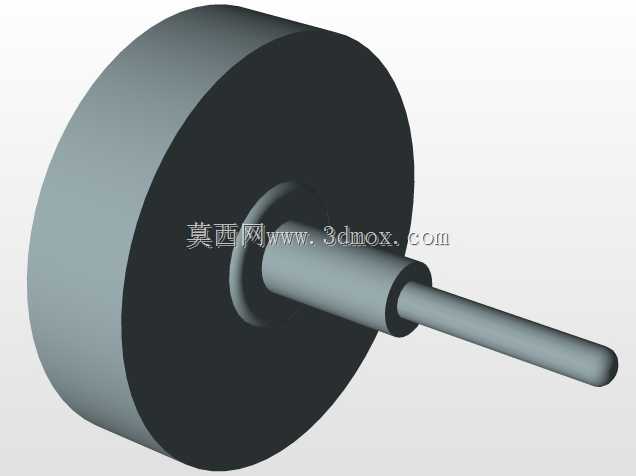

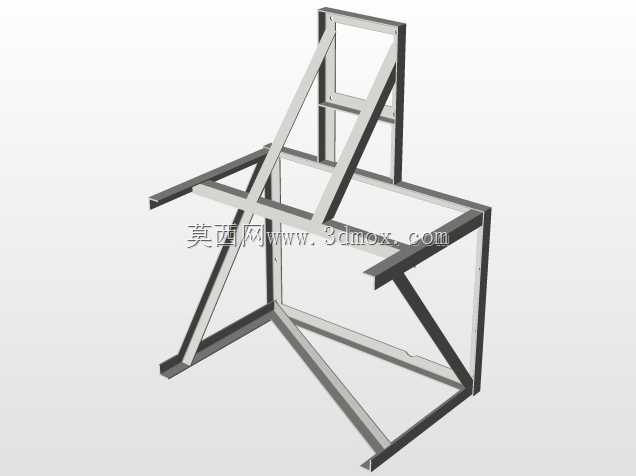

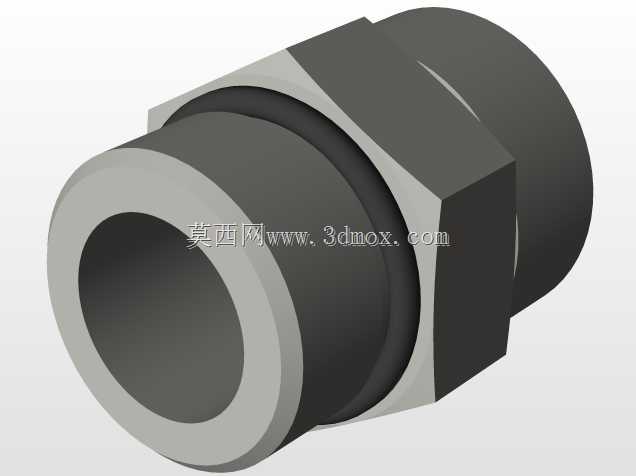

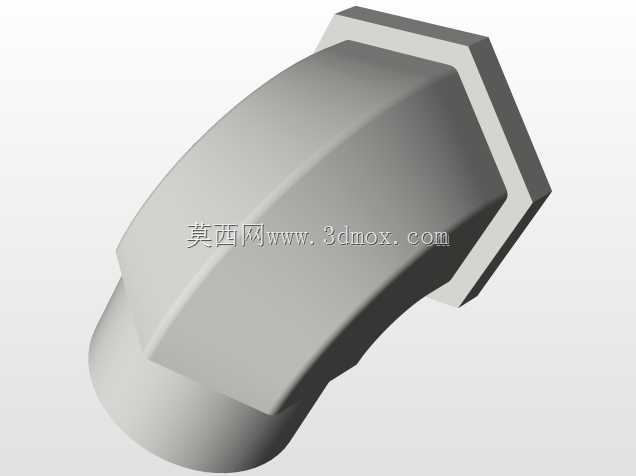

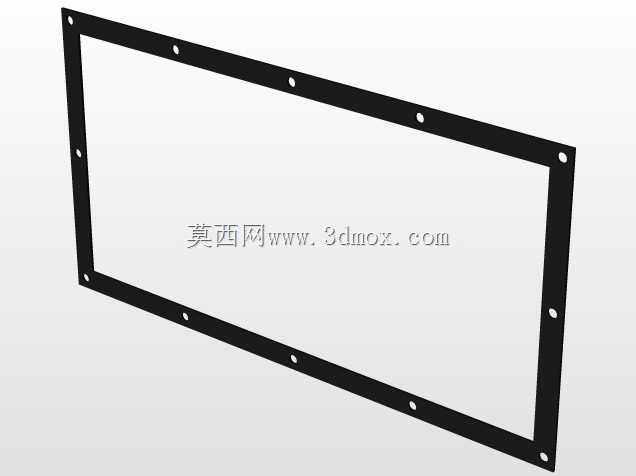

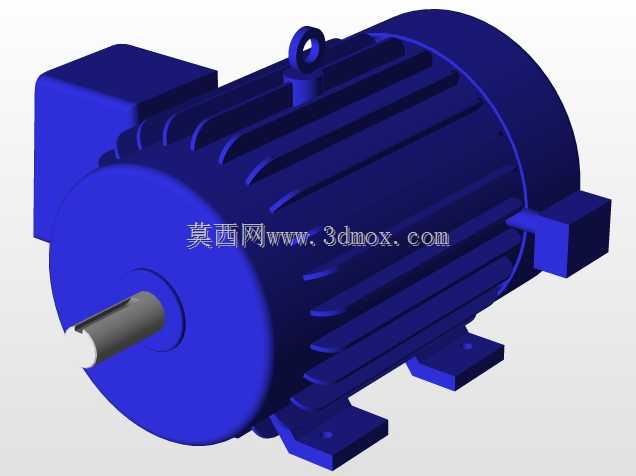

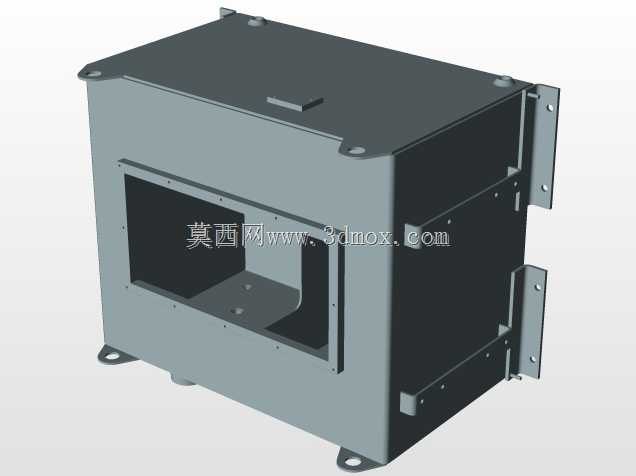

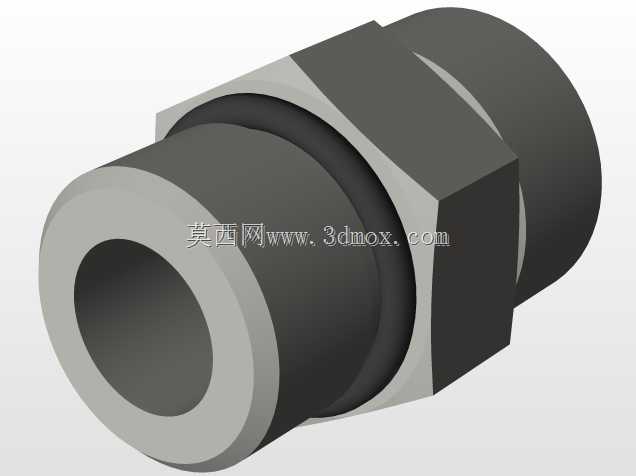

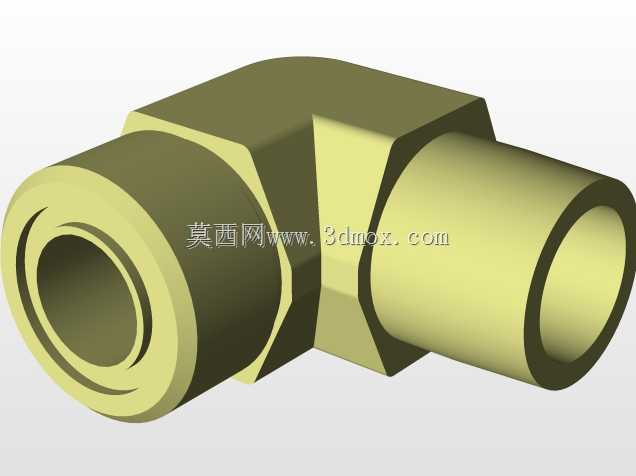

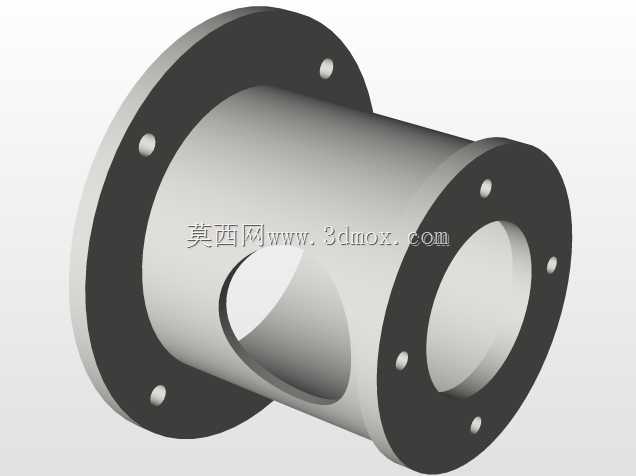

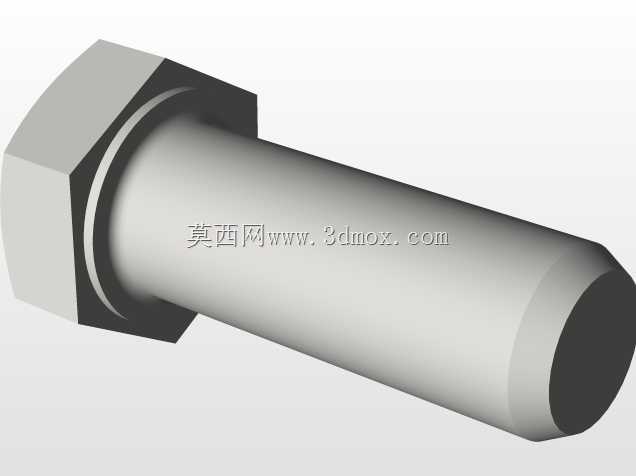

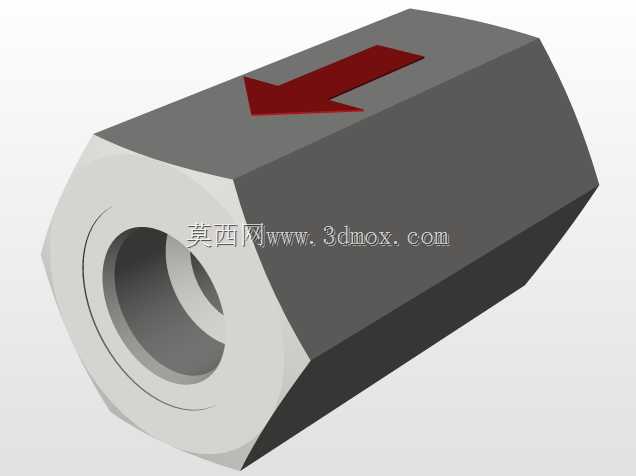

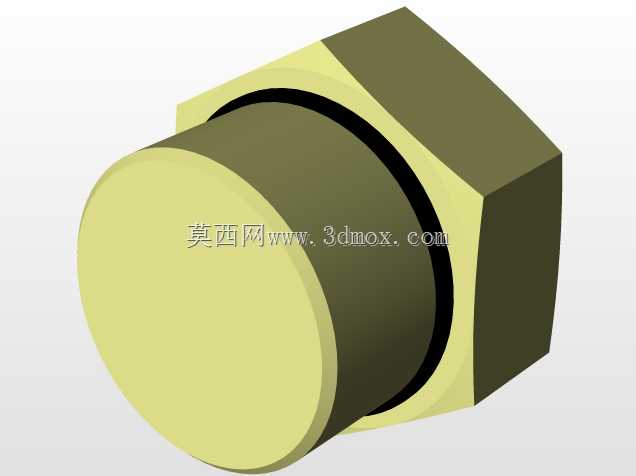

该模型呈现的是工业场景中配套液压执行机构使用的集成式液压动力供给单元，核心搭载侧置式蓄能器结构，主要应用于机床工装夹紧、自动化生产线液压驱动、小型工程机械液压动力输出、特种设备保压作业等场景，能够为各类需要稳定油压驱动的终端部件提供持续可控的压力油输出，同时依托蓄能器的储压特性，应对短时大流量供油需求、电机停机阶段的保压需求以及系统压力波动的缓冲补偿需求。整套设备以方形焊接液压油箱作为主体承载结构，油箱采用支架式落地安装设计，底部的型钢支架预留了充足的地面安装固定孔位，安装时可通过膨胀螺栓直接固定在混凝土地面或设备钢制底座上，整体安装边界紧凑，无需额外搭建大型支撑平台，适配车间内狭小空间的布设需求。油箱顶部集成了控制阀组、压力检测元件、注油口与空气滤清器，侧面除了搭载皮囊式蓄能器之外，还设置了油位观察窗、油温检测接口、进出油管路接头，油箱一侧直联安装驱动电机与液压泵组，泵组与油箱之间采用减震连接结构，减少运行过程中的振动传递，电机与泵组的外部设置了简易防护结构，避免车间内的粉尘、切削碎屑直接落在运转部件表面。设计过程中优先考虑了液压系统的集成化布局，将原本分散布置的油箱、泵组、蓄能器、控制阀件整合为一体式结构，减少了外部管路的连接长度，降低了管路泄漏的风险，同时蓄能器采用侧装固定方式，通过专用抱箍支架固定在油箱侧壁，既保证了蓄能器安装的稳定性，也避免了顶部安装带来的整体高度过高问题，适配车间内常规的设备高度限制。设备的管路走向经过优化，吸油管、压油管、回油管分别设置独立的走线路径，管路转角处采用大弧度弯头设计，减少油液流动过程中的阻力损失，油箱底部设置了排污油口，方便后期维护过程中排放油箱内的沉积杂质与旧油，支架的高度设计预留了足够的底部操作空间，方便操作人员进行排污、管路连接等日常维护作业。在功能实现层面，当电机驱动液压泵正常工作时，泵组从油箱内吸油加压后输送至压力管路，一部分压力油直接供给外部执行机构，另一部分压力油进入蓄能器进行储能，当外部执行机构需要短时大流量油液时，蓄能器与泵组同时供油，满足瞬时流量需求，避免电机频繁过载启动；当电机停止工作时，蓄能器内储存的压力油可以维持系统压力，保证夹紧类工装不会因为失压出现工件松动的问题，同时蓄能器还可以吸收液压泵工作产生的压力脉动，降低系统管路的振动与噪音，提升整套液压系统运行的稳定性。
