剖分式滑动轴承座带轴装配结构设计

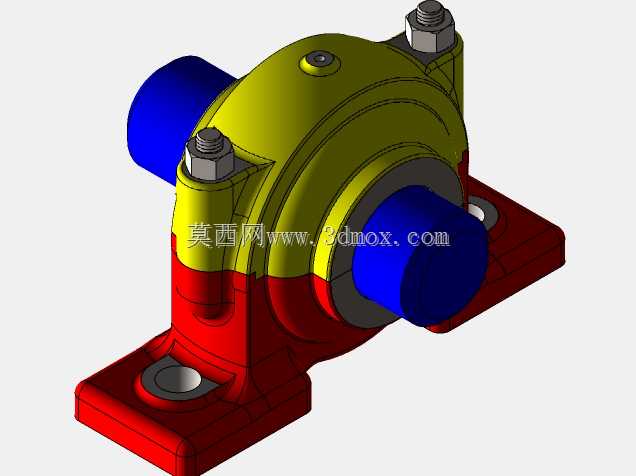

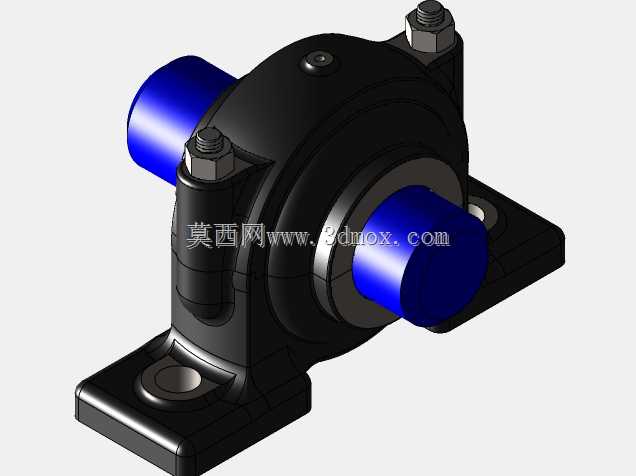

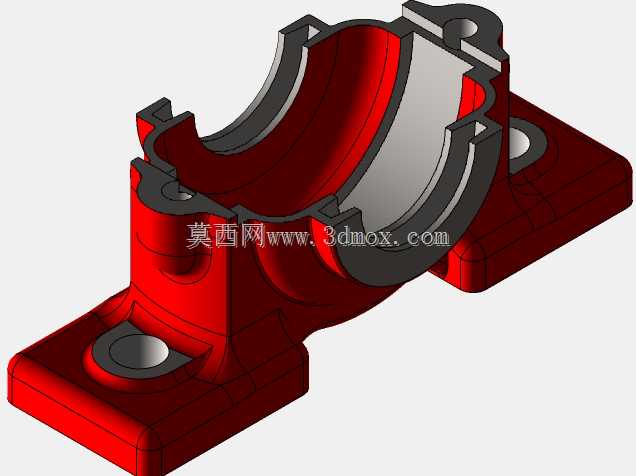

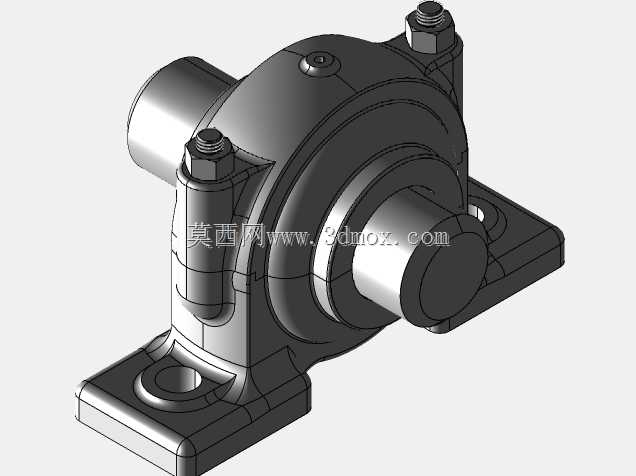

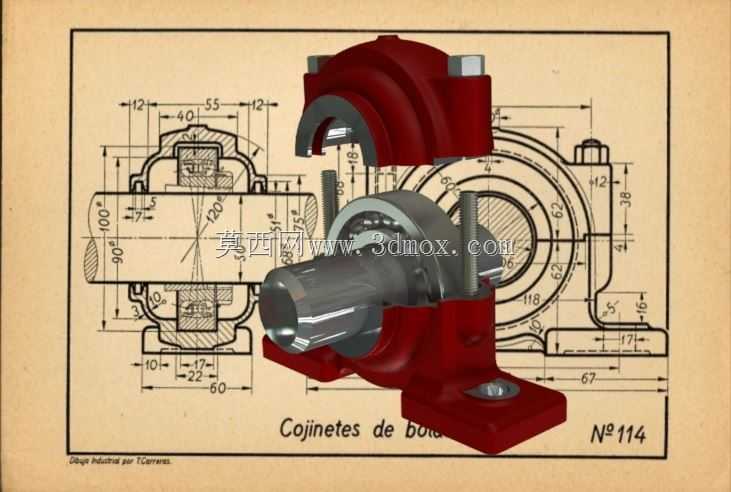

该剖分式滑动轴承座结构主要应用于各类中低速重载的工业传动场景，涵盖矿山输送设备、中小型冶金辊道、通用机床主轴支撑、农用机械传动辊组等工况，核心作用是为旋转转轴提供稳定的径向支撑，同时承担转轴运行过程中产生的径向载荷，保障转轴回转精度，降低传动过程中的摩擦损耗，避免转轴运行时出现径向窜动。从功能特性来看，这款剖分式结构的轴承座相比整体式轴承座，具备更便捷的装拆维护优势，当轴瓦出现磨损需要更换或检修时，无需拆卸轴端的传动轮、联轴器等部件，仅需拆开上盖即可完成轴瓦更换与间隙调整，大幅降低设备停机维护的时间成本。轴承座采用上下分体的铸造型腔结构，底座设置有两个对称的安装固定孔，可通过螺栓将整个部件稳固锁紧在设备安装基座上，上盖与底座通过两侧的螺栓实现锁紧定位，配合接合面的定位结构保证上下轴瓦的同轴度，避免装配错位导致的轴瓦偏磨。从设计思路层面，这款轴承座的结构完全围绕重载稳定运行的需求展开，轴瓦采用对开式结构贴合转轴外圆，轴承座腔体预留有充足的润滑脂存储空间，可在长时间运行过程中持续为摩擦面提供润滑，降低摩擦系数；底座的安装面做了加厚处理，提升整体结构的刚性，避免重载工况下底座出现形变导致转轴偏移；两侧的螺栓锁紧位置做了凸台加强设计，保障锁紧力均匀分布在轴瓦接合面，不会出现局部应力集中导致的部件开裂。从外形尺寸与安装边界来看，该轴承座总安装长度为67mm，底座安装孔的中心跨距为60mm，轴承座总高度方向尺寸为100mm，适配的转轴轴径对应轴瓦内孔尺寸，上盖顶部的注油位置预留了足够的操作空间，安装时仅需保障基座安装面的平面度公差，锁紧两侧螺栓时采用对角分次拧紧的方式，即可保证轴瓦与转轴的配合间隙处于合理范围，不会出现抱轴或间隙过大的问题。整体结构的壁厚设计均匀，既满足铸造工艺的成型要求，也兼顾了不同工况下的载荷承载需求，可适配多类通用传动场景的转轴支撑需求。
