带固定耳AC品字电源输入插座结构设计

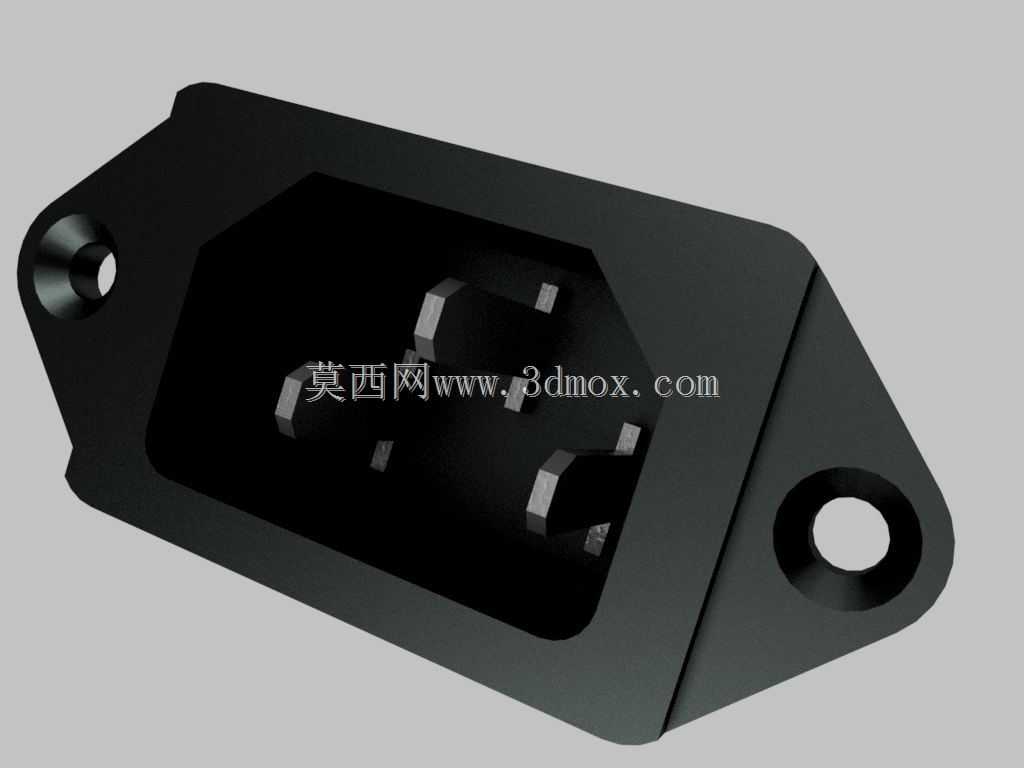

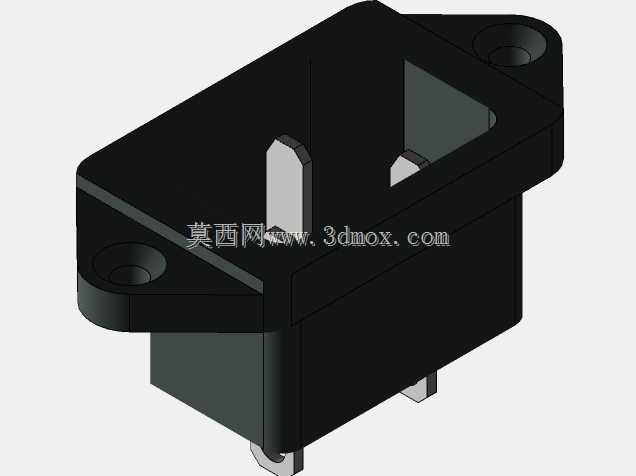

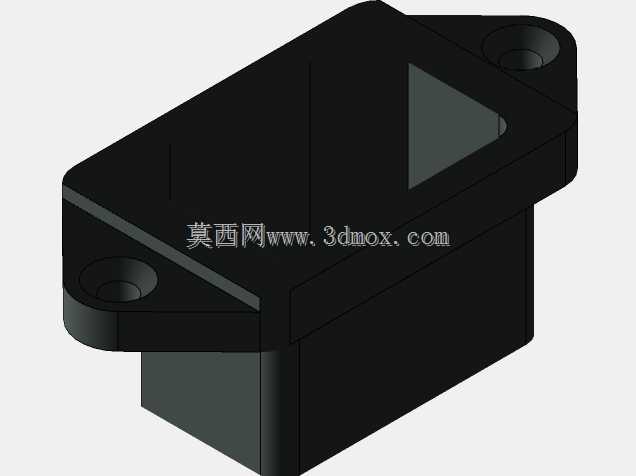

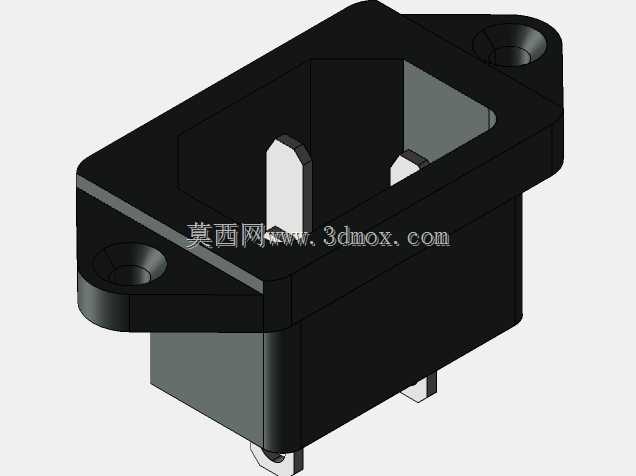

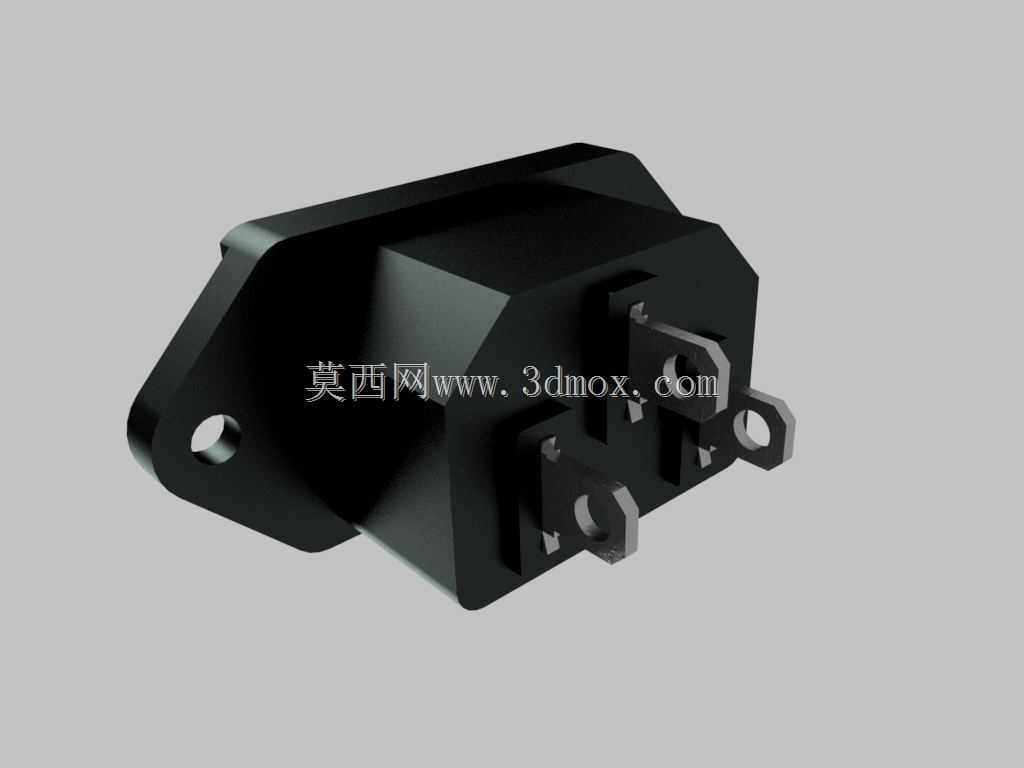

这款AC品字电源输入插座是电气连接领域应用极为广泛的基础接插部件，日常可见于台式计算机主机、工业控制机柜、服务器设备、大功率医疗仪器、商用显示终端、专业音频功放等各类需要外接市电供电的电子电气设备上，承担着设备端市电输入接驳的核心功能，是设备与外部供电网络之间的关键连接节点，其连接可靠性直接关系到设备供电的稳定性与使用安全性。从功能特性来看，这款插座采用行业通用的品字形三极接触结构，三个接触端子分别对应火线、零线与接地保护极，接地极的接触弹片采用前置式设计，在插头插入过程中会优先于零火线接触导通，拔出时则滞后于零火线断开，能够在插拔过程中优先建立接地保护通路，避免设备外壳意外带电引发的触电风险，完全满足电气安全规范的强制要求。插座的接触弹片选用高弹性锡磷青铜材质冲压成型，表面经过镀镍处理提升抗氧化能力，插拔寿命可达五千次以上，能够在长期反复插拔使用后依然保持稳定的接触压力，避免接触不良引发的接头发热、打火等安全隐患。从设计思路层面，这款插座采用了带两侧安装固定耳的面板安装结构，两个固定耳上预留了标准圆形安装孔，适配M3规格的固定螺丝，安装时可直接将插座嵌入设备壳体的预设开孔内，通过两侧螺丝将插座牢牢固定在设备面板上，安装后整体结构稳固，不会因插头插拔的外力出现松动移位。插座的主体外壳采用阻燃级黑色热塑性工程塑料注塑成型，材料具备优异的绝缘性能与阻燃特性，能够耐受高温环境下的结构稳定性，即使内部出现异常打火也不会引燃外壳，有效降低电气火灾风险。从安装边界与尺寸适配来看，这款插座的本体嵌入部分尺寸适配行业通用的标准面板开孔，两侧固定耳的中心间距符合通用安装规范，能够直接替换市面上同规格的主流AC输入插座，无需对设备壳体的安装位进行二次修改，具备极强的通用性与互换性。插座的插合界面采用内凹式防护设计，能够在插头插合后形成一定的防护结构，减少日常使用中灰尘、飞溅液体直接接触带电端子的概率，适配多数常规室内使用场景的防护需求。在实际设备集成过程中，这款插座的背部接线端可适配焊接、锁螺丝两种接线方式，既可以直接焊接在设备内部的电源电路板上，也可以通过锁螺丝端子外接电源导线，能够适配不同生产工艺的设备组装需求，无论是小批量定制设备还是大规模量产的消费级、工业级产品都能适用。
