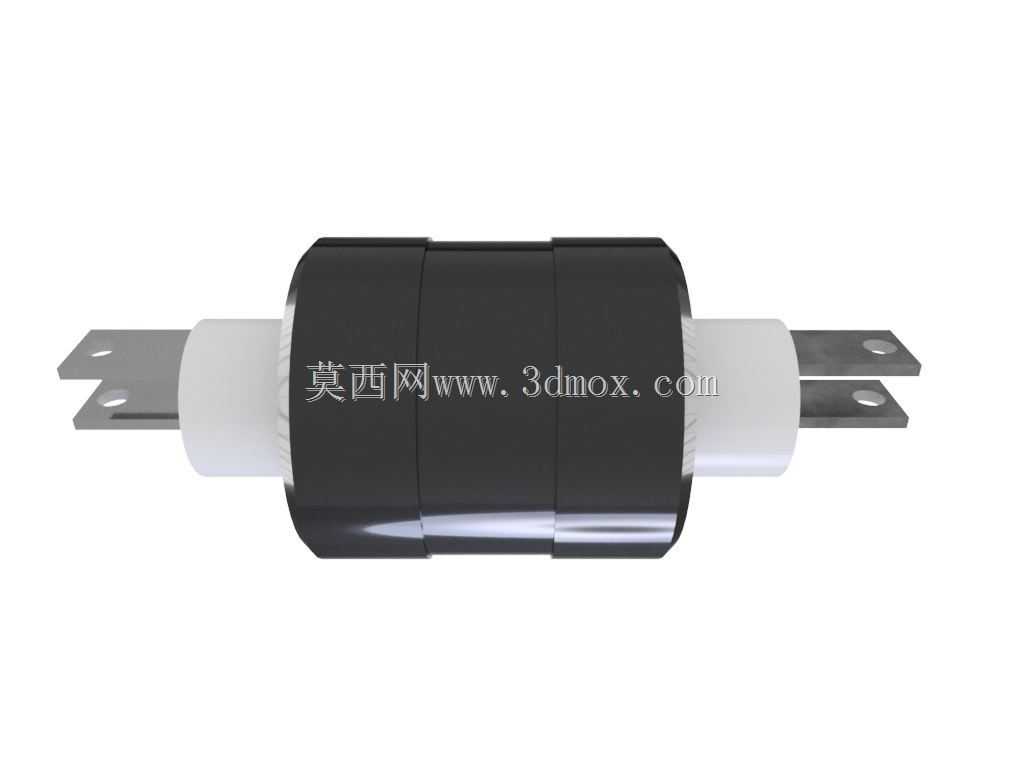

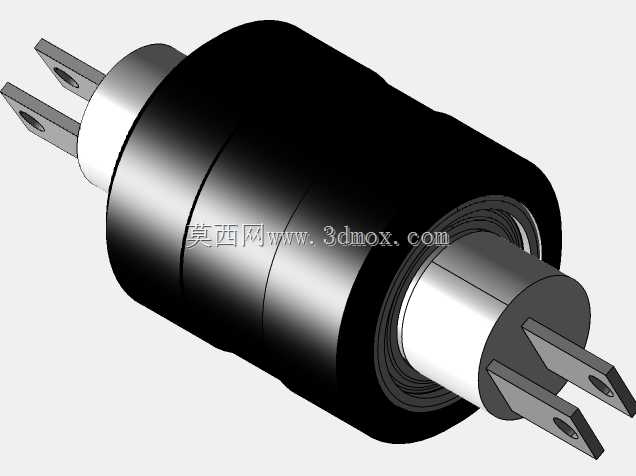

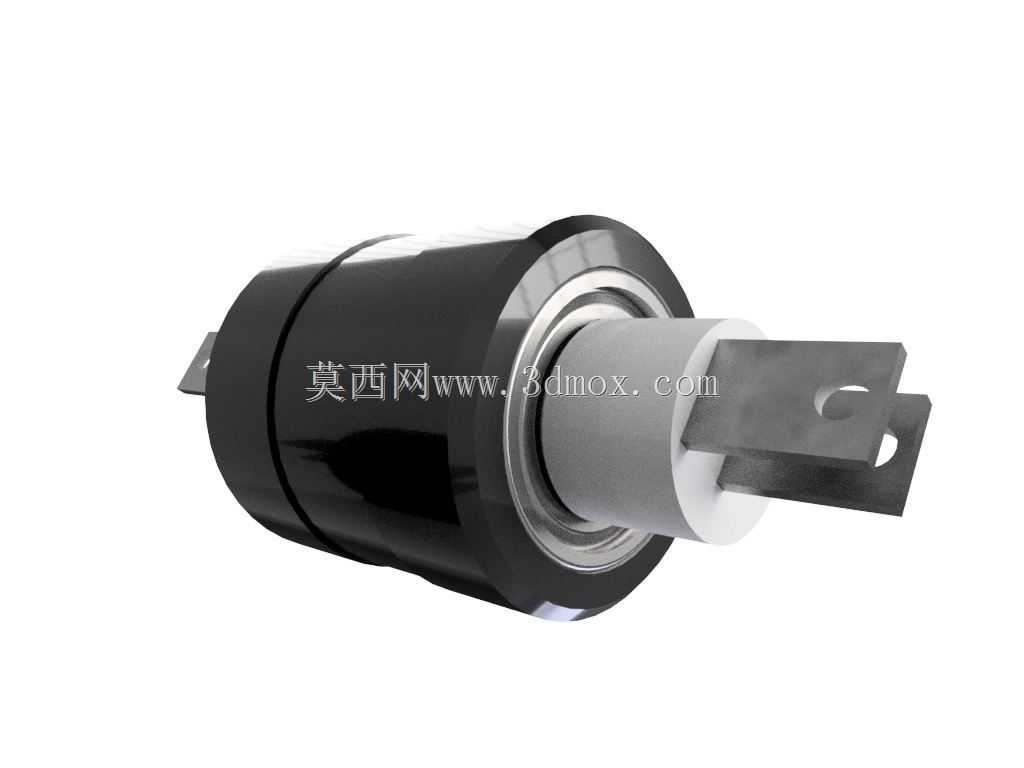

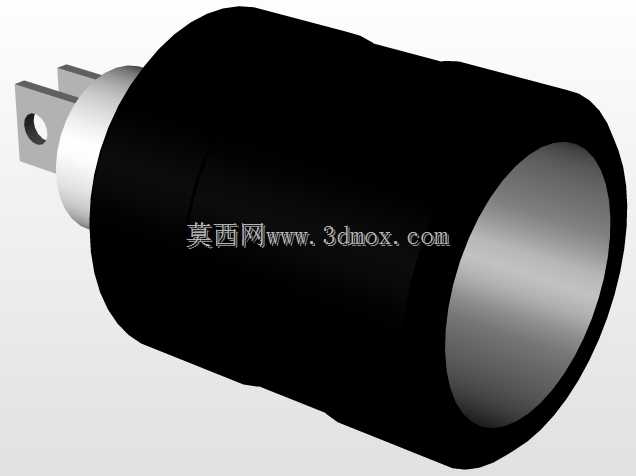

Mercotac230双导体旋转电气连接结构

在需要持续旋转同时传输电力或电信号的设备场景中，这类旋转电气连接部件是解决绕线问题的核心结构，常见于自动化转台、包装机械旋转工位、旋转工装夹具、游乐设备旋转座舱、风电变桨机构等需要360度无限制旋转同时传递电能的场合，替代传统的拖链、排线缠绕方案，避免线缆反复弯折疲劳断裂，提升设备连续运行的可靠性。这款双导体旋转连接结构额定载流30A，可同时传输两路独立的电气回路，适配低压直流或工频交流的供电、信号传输需求，内部采用精密滑动接触结构，转动过程中接触电阻波动极小，不会出现瞬断、打火等问题，保障旋转状态下供电与信号的稳定传输。从结构设计来看，整体采用圆柱式同轴布局，主体外壳为绝缘高强度材质，内部两路导电回路沿轴向同轴排布，相互之间做了可靠的绝缘隔离，避免回路间的串扰与短路；输出端采用扁片状接线端子，适配大电流接线的压接或螺栓固定需求，输入端与输出端分别对应固定侧与旋转侧，安装时可通过外壳的圆柱面做径向定位，两端轴伸结构可直接与设备的旋转轴、固定机架配合，无需额外设计复杂的安装转接结构。安装边界上，整体圆柱外径适配常规的安装孔位，轴向长度紧凑，不会占用过多的设备内部安装空间，转动阻尼经过调校，既保证接触件之间的可靠贴合，又不会带来过大的旋转阻力，不会额外增加驱动端的负载。建模过程中严格还原了内部接触副的配合公差、绝缘件的壁厚设计、接线端子的安装孔位尺寸，所有配合面的公差取值都符合机械加工与装配的实际要求，外壳的防滑结构、端部的密封台阶都做了完整还原，可直接用于设备选型时的装配干涉检查、安装布局模拟，也可作为同类型旋转导电结构设计的参考原型，帮助结构工程师快速完成旋转工位的供电方案设计，减少重复建模的工作量，在做设备整体装配仿真时，可直接导入该模型验证旋转过程中与周边部件的间隙，避免实际装配时出现运动干涉。
