铝制剪切梁式称重应变计结构

　　这款铝制应变式载荷检测元件，目前在小量程静态称重场景里应用极广，从桌面级精密配料秤、小型包装机的在线检重模块，到实验室小型力学试验台的力值采集单元，甚至是自助售货机的货道重量检测结构，都能见到同类型结构的身影。不同于大吨位称重场景使用的钢制剪切梁结构，这款元件选用铝合金作为本体材质，核心考量是小量程下的应变灵敏度匹配——铝合金的弹性模量更适配2kg、5kg、300g、1kg、10kg这类小量程载荷的形变需求，不需要过度放大应变片的输出信号就能获得足够的采样精度，同时铝材的切削加工性能更好，批量生产时的形位公差控制难度更低，本体加工完成后的表面阳极氧化处理，也能满足普通工业场景下的防氧化、抗轻度腐蚀要求。

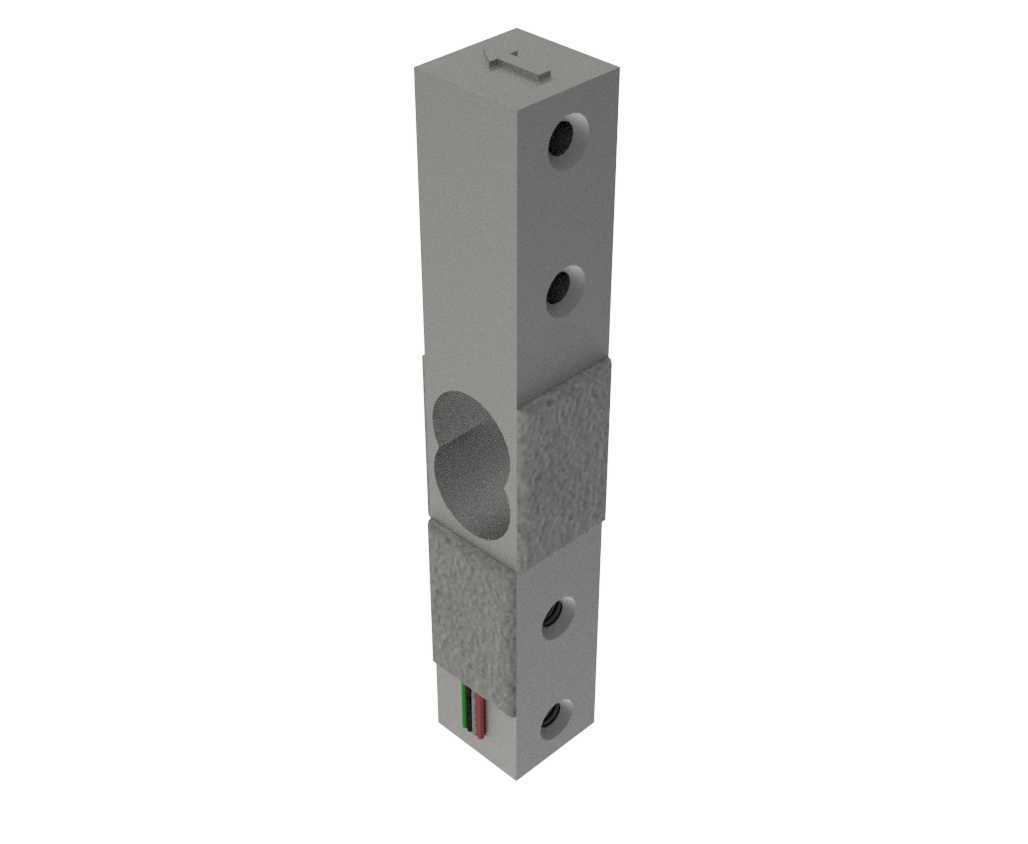

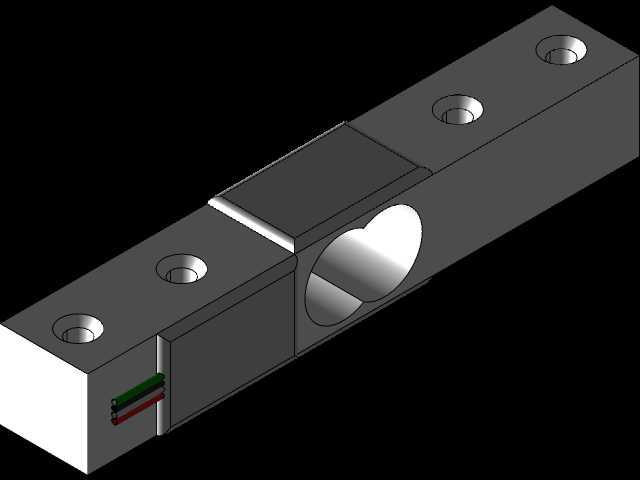

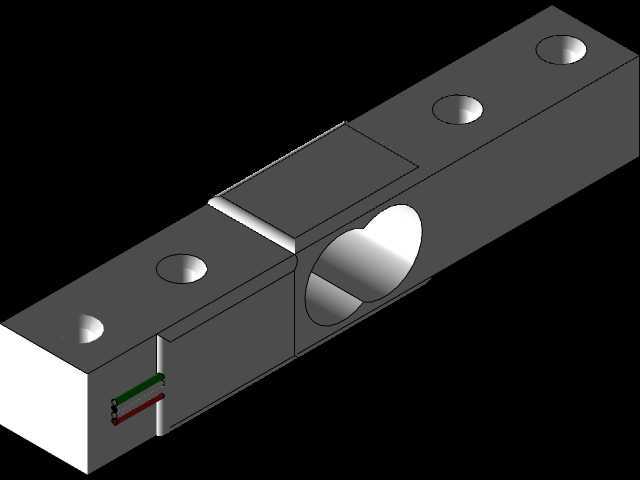

　　从结构设计逻辑来看，整体采用长条式矩形梁布局，梁体中间加工出的半圆形应力集中槽是核心设计点，这个结构的作用是将加载后的形变集中到应变片粘贴区域，避免梁体其他部位的无效形变干扰采样精度，同时能抵消部分偏载带来的测量误差——当载荷作用点在安装端面出现小幅偏移时，应力槽的形变分布依然能保持相对均匀，不会让输出信号出现大幅跳变。梁体上分布的四个沉头安装孔，位置经过反复校核，完全避开了应力传导路径，安装时通过螺栓将梁体一端固定在设备基座上，另一端作为加载端连接称重托盘或者待测载荷工位，固定端的两个孔位距离应力槽的距离经过计算，既保证安装刚性足够，不会因为固定端的微动带来测量误差，又不会约束应力槽区域的正常形变。

　　梁体端部预留的应变片出线槽，做了圆弧过渡处理，避免穿线时划伤应变片的引线绝缘层，出线位置靠近固定端，能减少加载端往复形变时引线的弯折疲劳，延长元件的使用寿命。应变片采用全桥粘贴方式，分别布置在应力槽的上下对应位置，既能抵消温度变化带来的零点漂移，也能提升输出信号的线性度，在额定量程范围内，非线性误差可以控制在千分之二以内，满足商用称重类设备的精度要求。

　　从安装边界来看，梁体的整体厚度和宽度适配常规小量程称重设备的安装空间，安装时需要保证固定端的安装面平面度不低于0.05mm，否则安装后的预紧力会让梁体产生初始形变，导致零点偏移；加载端的连接结构需要采用软连接或者浮动压头结构，避免额外的侧向力作用在梁体上，侧向力带来的非测量方向形变会被应变片捕捉，直接影响测量结果的准确性。另外在设计配套安装结构时，需要在梁体下方预留1-2mm的过载保护间隙，当载荷超过额定值1.5倍以上时，梁体形变到一定程度会被下方的限位结构托住，避免应力超过铝材的屈服极限，造成梁体塑性变形损坏。

　　实际选型应用时，这类铝制应变计不需要额外的复杂安装支架，直接通过螺栓固定即可，配套的信号处理电路可以直接布置在设备的控制仓内，不需要单独的信号放大单元远距离传输，减少了信号干扰的可能。在小型定量包装设备上使用时，这类元件可以直接安装在料斗的支撑位置，实时监测料斗内的物料重量变化，配合控制系统完成定量下料的控制；在零售类自助称重设备上，这类元件的响应速度足够快，能在载荷放置后100ms内输出稳定的重量信号，满足快速结算的使用需求。不同于悬臂梁式的大吨位称重传感器，这款小量程铝体结构的自重更轻，安装时不需要额外的加强支撑结构，能有效降低整体设备的重量和材料成本。
