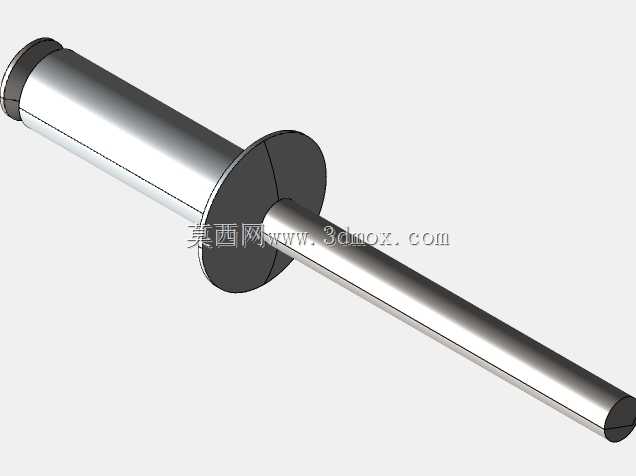

4.8mm×16mm剥离式圆头盲铆钉结构设计

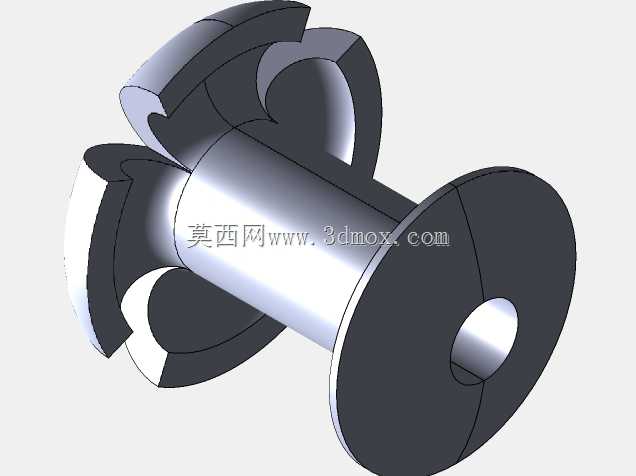

这款剥离式圆头盲铆钉是薄板类构件连接场景下的专用紧固连接件，在日常的钣金加工、机箱机柜装配、轻型金属构件拼接、装饰板材固定等作业场景中应用十分广泛，尤其适配只能从单侧完成操作的封闭腔体、盲孔类连接工位，无需在工件双侧预留操作空间，就能完成两个甚至多个叠层工件的牢固锁合，解决了传统贯通式铆钉需要双侧作业、无法适配封闭结构连接的痛点。从功能特性来看，这款铆钉采用带钢芯轴的铝制钉体结构，铆接作业时钉体受力后会发生分裂与辊轧式膨胀，而非普通抽芯铆钉的简单胀形，分裂后的钉体瓣片会均匀贴附在工件背面的贴合面上，形成更大的承压接触面积，哪怕是硬度偏低的薄铝板、塑料板材、复合材料板材，也不会因为铆接压力集中出现板材压溃、铆接松动的问题，能在两种不同材质的叠层构件之间形成强度足够、抗震性优异的紧固连接，芯轴在铆接到位后会从预设的断裂位置整齐断开，不会在工件背面留下突出的尖锐残端，避免后续装配出现刮擦干涉。在设计思路上，这款铆钉的圆头型钉帽做了圆弧过渡处理，铆接完成后钉帽能和工件外表面形成平滑贴合，既不会因为棱边突出造成安装面剐蹭，也能分散钉帽对工件表面的压应力，避免薄板材表面出现压痕影响外观；芯轴的拉拔受力段做了等径强化处理，保证拉铆过程中芯轴不会提前断裂，能稳定传递拉铆力带动钉体充分膨胀变形，断裂位置的应力槽经过精准计算，确保钉体完全胀开贴紧工件背面后芯轴才会断开，保证每一次铆接的连接强度一致性。从尺寸与安装边界来看，这款铆钉公称直径为4.8mm，适配工件上预先加工的4.9-5.1mm直径安装孔，总长度16mm对应的可铆接叠层总厚度范围覆盖3-8.5mm，能满足多数常规薄板拼接的厚度需求；安装时仅需要在工件上钻出对应尺寸的贯通孔，将铆钉插入孔后使用常规手动或气动拉铆枪从单侧夹持芯轴完成拉拔即可，不需要额外的螺母、垫片等配套紧固件，作业效率远高于传统的螺栓连接、焊接工艺，铆接完成后连接位置具备良好的抗振动、防松脱性能，能长期在常温常压的常规工业环境下保持稳定的紧固效果，不会因为日常的设备振动、温度小幅变化出现连接松动失效的问题。
