车床用四方回转式手动夹持刀架结构

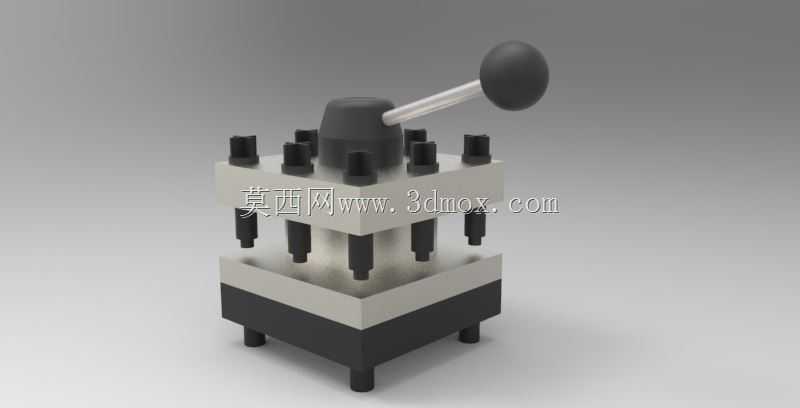

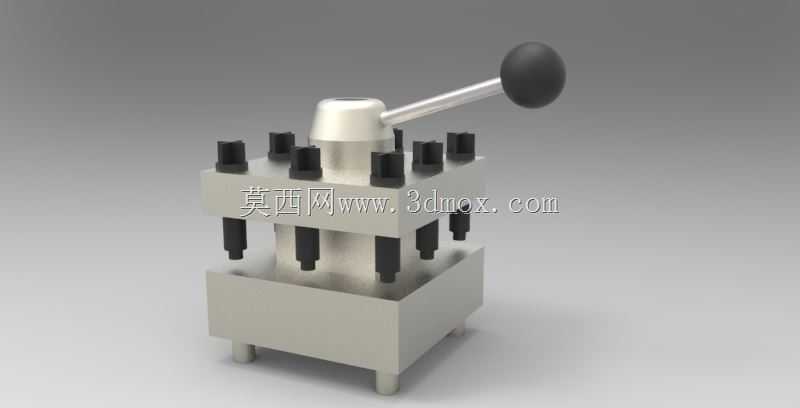

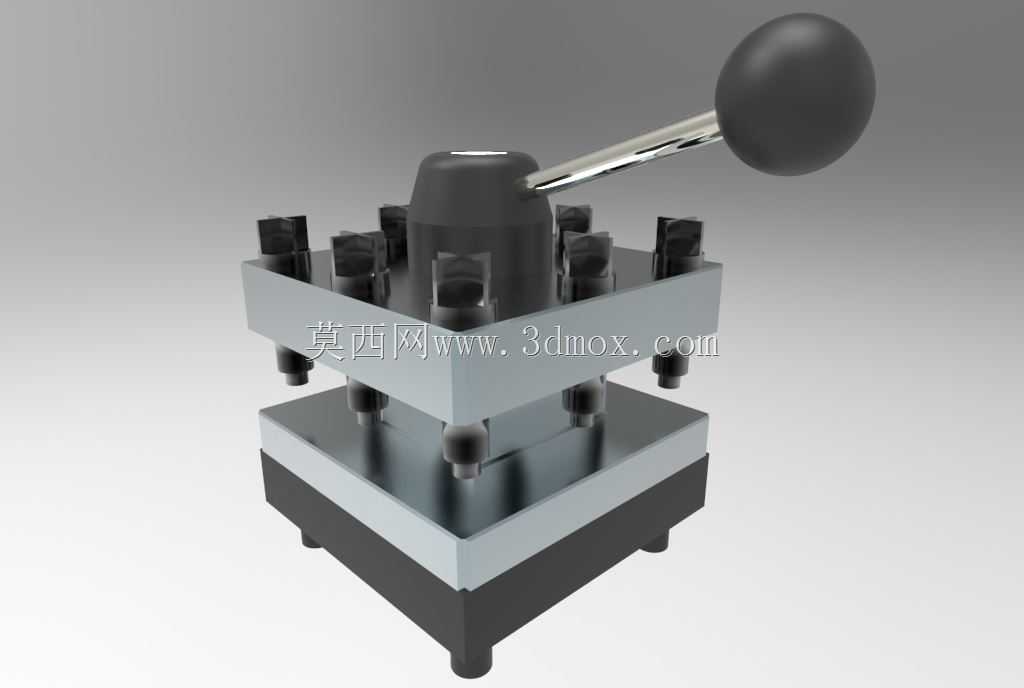

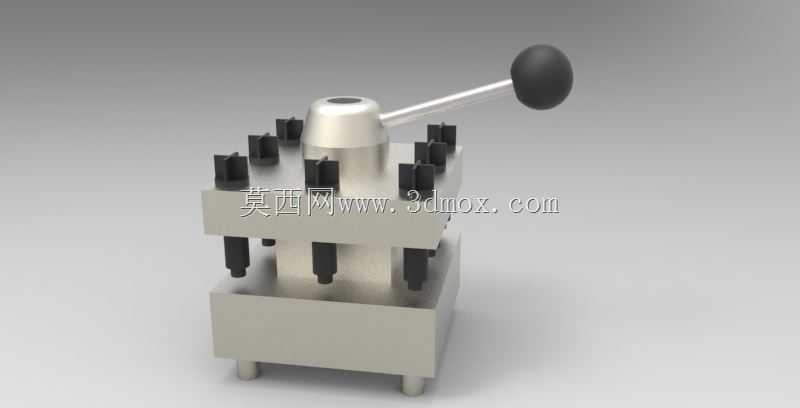

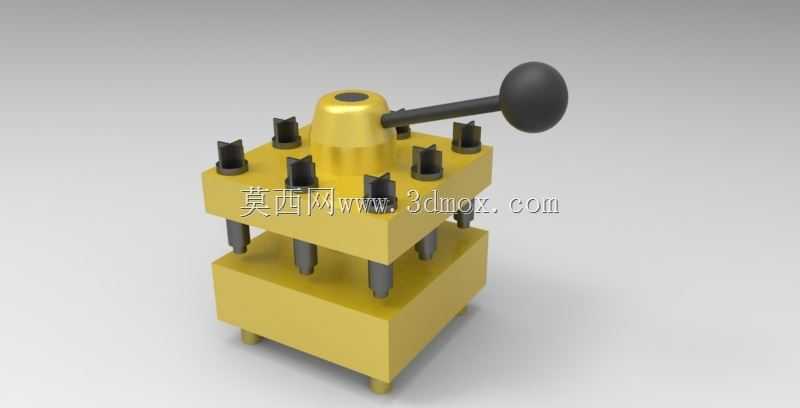

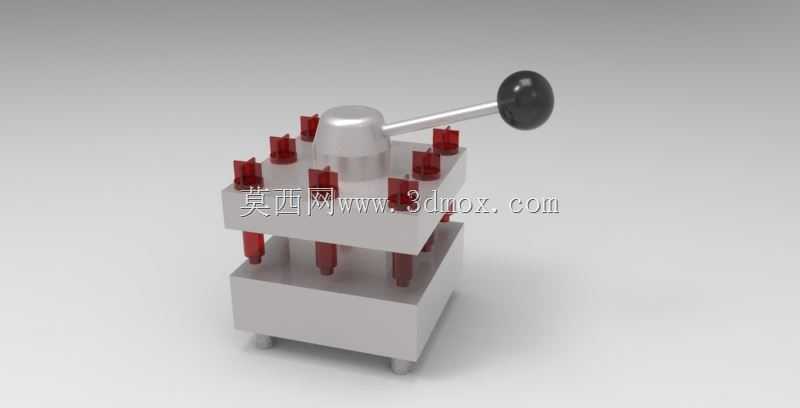

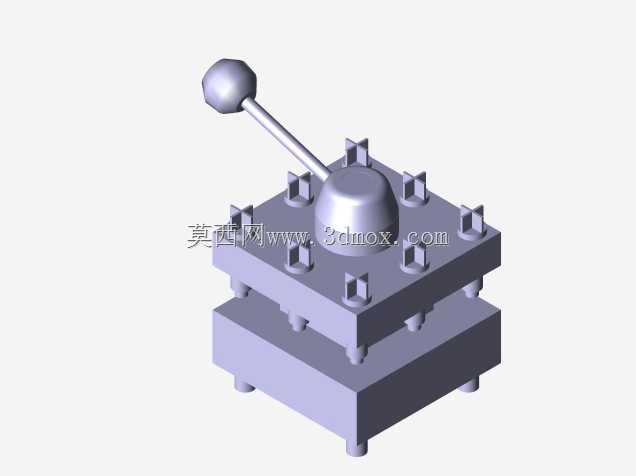

这款刀架是普通卧式车床配套的核心功能附件，主要应用于中小型普通车床的刀位拓展与刀具装夹场景，在单件小批量机械加工、五金零件修配、教学实训车床等场景中应用十分广泛，能够帮助车床实现多刀具预装存储，减少加工过程中反复拆装刀具的辅助时间，提升常规车削作业的加工效率。在实际生产使用中，这款刀架承担着车削刀具的定位、夹持与锁紧功能，可同时预装四组不同用途的车削刀具，包括外圆车刀、端面车刀、切断刀、内孔车刀等常见车加工刀具，操作人员扳动顶部的操作手柄即可完成刀架的松开、转位、锁紧整套换刀动作，无需额外借助拆装工具，操作逻辑简单直观，对操作工人的技能门槛要求较低，适配普通操作工人的日常作业习惯。从功能设计逻辑来看，这款刀架采用经典的四方回转式结构，底部为方形安装基座，设置有四个凸出的安装支脚，支脚位置预留安装固定孔位，可直接通过螺栓锁紧在车床中拖板的安装平面上，安装时需保证刀架中心与车床主轴中心高度匹配，避免刀具安装后出现中心高偏差影响车削加工精度；中部为多层叠合的定位锁紧结构，采用端面齿盘啮合的定位方式，每次转位90度即可实现精准定位，重复定位精度能够满足常规车削加工的公差要求，锁紧后可承受车削过程中的径向与轴向切削力，避免加工过程中出现刀具移位、让刀等问题；上部为刀台装夹区域，设置有多层刀具安装位，每个刀位都配有独立的压紧螺栓，可根据刀具的刀杆尺寸调整压紧行程，适配不同截面尺寸的标准焊接车刀与机夹车刀装夹需求。顶部的操作手柄采用加长力臂设计，端部配有防滑握柄，操作人员扳动手柄时能够借助杠杆力轻松完成锁紧动作，无需施加过大的操作力即可保证刀架锁紧可靠，避免切削受力时刀架松动。在外形尺寸与安装边界上，这款刀架整体为方正的阶梯式结构，整体高度适配中小型车床的中拖板安装空间，回转半径覆盖刀台装夹区域，转位过程中不会与车床床身、卡盘等周边部件发生干涉，安装基座的固定孔位间距符合普通卧式车床的通用安装尺寸标准，可直接替换同规格的老式车床刀架，无需对车床安装面进行二次改装，适配性较强。刀架的各部件采用金属材质加工，基座与刀台主体具备足够的结构刚性，能够承受常规钢件、铸铁件、有色金属件车削时的切削载荷，长期使用不易出现结构变形，日常维护仅需定期在定位齿盘、转轴位置加注润滑脂即可，维护成本较低，能够满足车间长期连续加工作业的使用需求。
