快插式水用单向止回接头结构设计

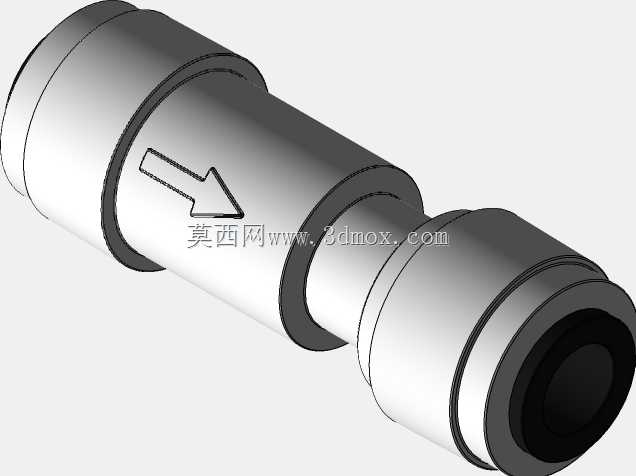

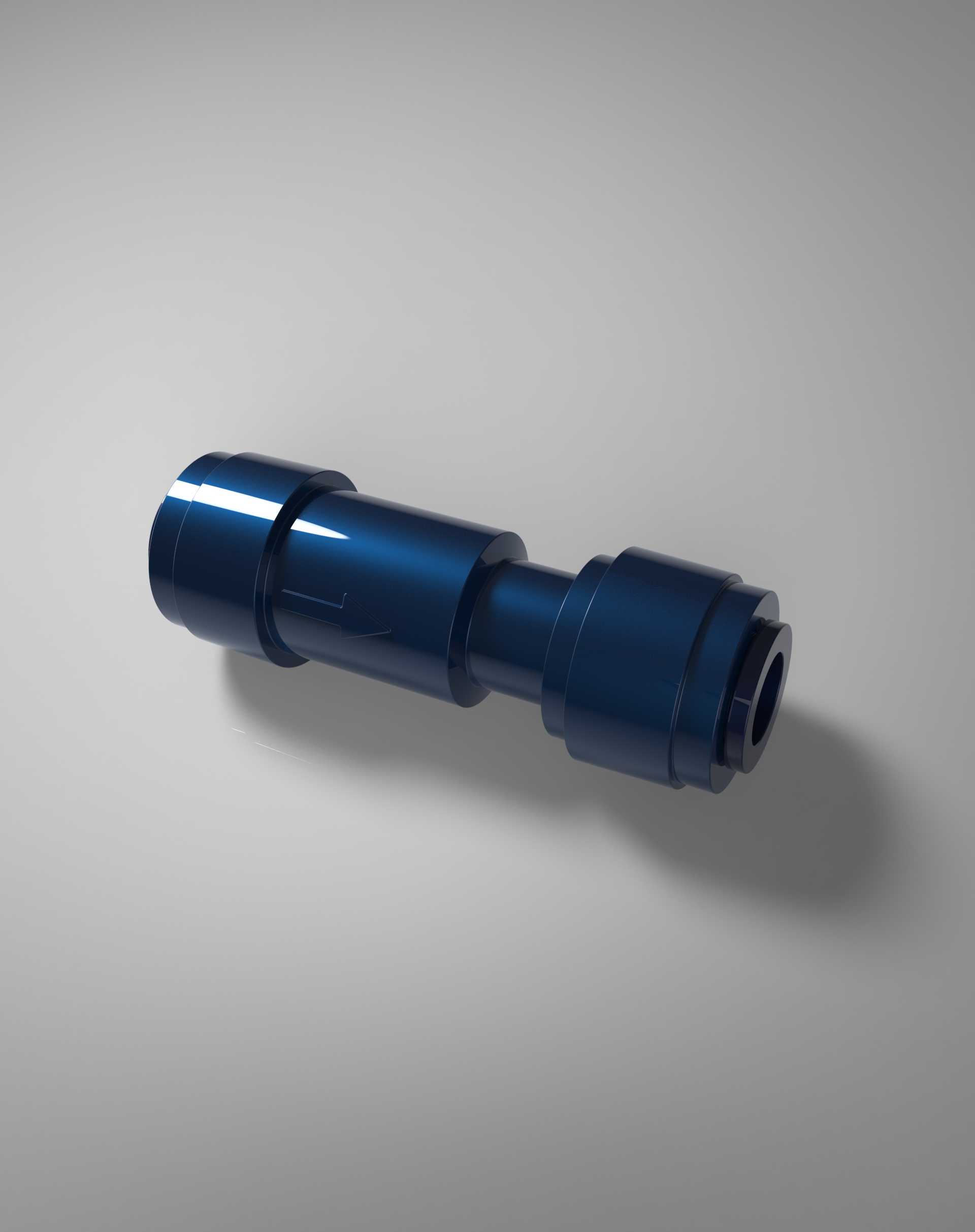

这款快插式水用单向止回接头，主要应用在民用净水设备、小型水冷循环系统、气动水路控制回路、家用供水支路等需要限制流体单向流动的管路场景中，核心作用是避免管路内的流体反向回流，防止后端储水装置的水倒灌污染前端水源，或是避免循环回路中介质反向流动干扰系统正常运行，在小型供水、净水、水冷场景中是保障管路流向稳定的核心配件。从功能特性来看，这款接头集成了快插连接与单向止回两大核心功能，不需要额外搭配独立止回阀与转换接头，能够直接适配对应外径的塑料或金属输水软管，安装时仅需将软管插入接头端部即可完成密封固定，拆卸时按压端部的卡环就能顺利拔出管路，大幅降低了小型管路系统的装配难度，同时内部集成的止回结构在流体正向流动时，介质压力会顶开内部密封阀芯让通路顺畅导通，当进口侧压力下降或是出现反向压力差时，阀芯会在弹簧弹力与反向介质压力的共同作用下紧贴密封面，彻底截断反向通路，有效杜绝回流问题。在设计思路上，这款接头采用了同轴直通式的整体结构，整体沿中心轴线完全对称，没有多余的旁通结构，能够最大程度降低流体通过时的阻力损失，减少管路内的压损；接头两端采用统一规格的快插接口结构，不需要区分正反安装方向，降低现场装配的出错概率；外部采用阶梯轴式的外形设计，不同直径的轴段分别对应快插卡紧结构安装位、内部阀芯容纳腔、密封件安装位，各段之间采用圆弧过渡，既避免了尖锐棱角在装配时划伤操作人员或是软管外壁，也能优化注塑成型时的材料流动特性，减少生产过程中的应力集中问题，提升零件的结构强度。从外形尺寸与安装边界来看，这款接头整体为细长圆柱形态，整体长度适配常规小型管路的安装空间，最大外径处能够兼容常规的管路布局间隙，安装时不需要额外预留过大的操作空间，仅需保证两端有足够的软管插入长度即可完成布置；接头外表面没有突出的外置手柄或是法兰结构，能够直接嵌入紧凑的设备内部管路间隙中，适配净水机滤芯舱、电脑水冷机箱内部、小型气动设备控制腔这类空间局促的安装场景，同时外表面的光滑圆柱形态也方便使用管卡进行额外固定，在存在轻微振动的使用场景下也能保证连接稳定性。
