快插式气动单向直通接头结构设计

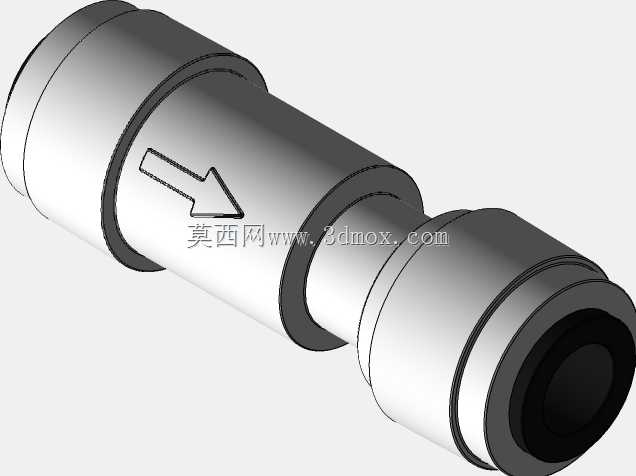

这款快插式气动单向直通接头，主要应用于工业气动控制系统的气路连接场景，覆盖自动化生产线气动回路、小型气动设备气路排布、轻工机械气动执行单元供气管路等多个使用场景，核心作用是实现压缩空气的单向导通，避免回路中压缩空气反向回流造成的气压失稳、执行元件误动作等问题，同时兼顾管路快速插拔的便捷性，大幅降低气路装配与后期维护的操作难度。从实际用途来看，该接头可直接串联在PU气管等常规气动软管的管路中间，无需额外搭配过渡接头，当压缩空气从接头指定方向流入时，内部阀芯在气压推动下克服弹簧预紧力开启，气路顺畅导通；当进气侧压力下降或出现反向压力差时，阀芯在弹簧弹力与反向气压共同作用下快速贴合密封面，彻底截断反向气流通路，有效维持下游回路的压力稳定，避免气缸、气动马达等执行元件因为气体回流出现位置偏移、输出扭矩不足等故障。在功能特性设计上，接头两端采用标准快插接口结构，内部设置有弹性卡爪与丁腈橡胶密封环，插入气管时卡爪可自动卡紧气管外壁，密封环紧密贴合气管外圆实现可靠密封，无需额外缠绕生料带或使用卡箍紧固，拆卸时只需按压接口端的释放环即可顺利拔出气管，操作简单且可反复插拔使用。接头本体采用圆柱形等径直通结构，外表面做了防滑纹理处理，方便安装时徒手拧紧或借助扳手夹持，本体上模压的流向箭头标识清晰直观，可避免安装时出现方向装反的问题。从设计思路来看，整体结构采用模块化拆分设计，将快插接口模块、单向阀芯模块、主体连接模块整合为一体，在保证结构强度的前提下尽可能压缩整体长度，减少接头在气路中占用的安装空间；内部流道做了平滑过渡处理，尽可能降低压缩空气通过时的压力损失，提升气路传输效率。在外形尺寸与安装边界上，接头整体为同轴圆柱结构，两端快插接口适配常用外径的气动软管，接头最大外径满足狭小空间内的并排安装需求，安装时只需保证两端气管插到底即可，无需预留额外的操作空间，可适配设备内部紧凑的气路排布要求，同时接头整体的耐压范围覆盖常规工业气动系统的工作压力区间，可在常规车间环境下长期稳定工作。
