快插式金属气动接头结构设计

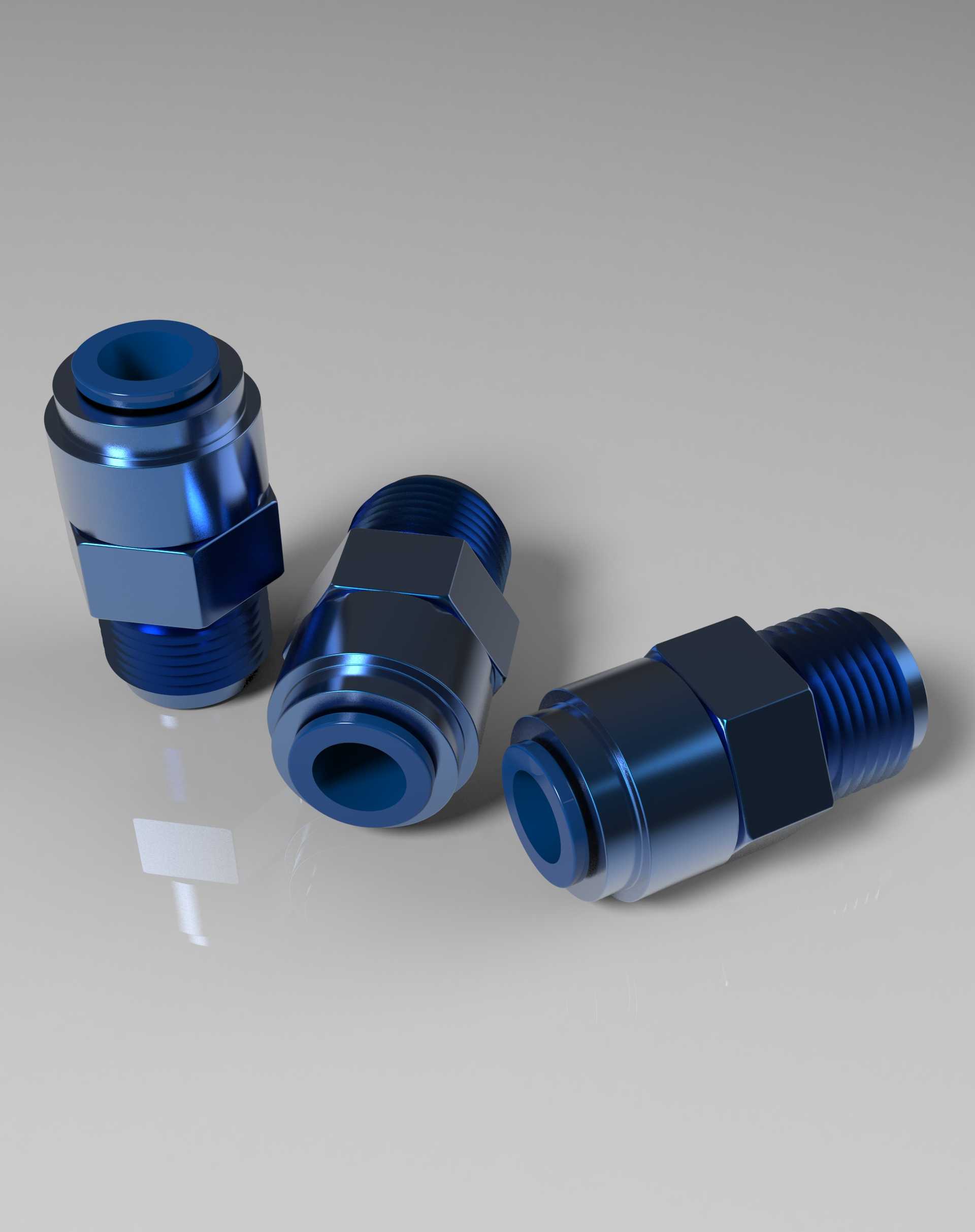

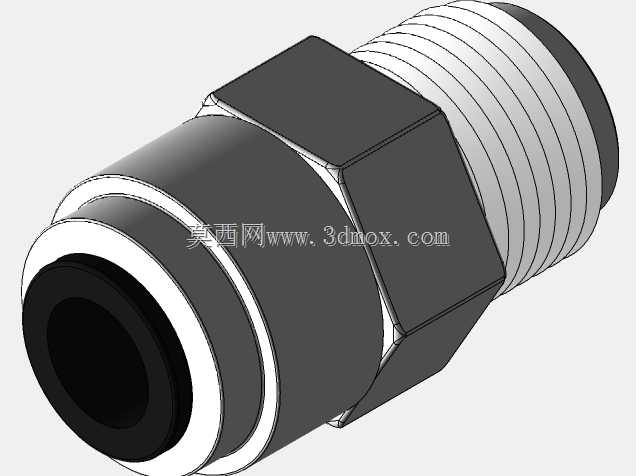

这款快插式金属气动接头主要面向气动管路系统的快速连接场景，广泛应用于工业自动化生产线、气动工具配套、气动控制回路、轻工机械气路排布、汽修气动设备、包装机械气动系统等多个领域，是气动传输回路中实现管路快速对接、断开的核心连接件，能够在不借助额外工具的前提下完成气管的装拆操作，大幅提升气路搭建、设备维护、管路改线的作业效率。接头整体采用金属材质加工成型，主体结构分为外螺纹连接端、快插承口端以及中部六角拧动段三个核心部分，外螺纹端用于对接设备端的内螺纹气口，快插承口端用于直接插入外径匹配的气动软管，中部的六角结构适配标准扳手尺寸，方便安装时施加拧紧力矩，避免安装过程中接头本体打滑造成的螺纹损伤、密封失效问题。在功能设计上，接头内部集成了弹性卡紧结构与密封结构，当气管插入承口达到指定深度后，内部的卡簧会自动卡紧气管外壁，承受额定工作气压下的管路轴向拉力，避免通气后气管受压力冲击脱出；内部的密封胶圈与气管外壁紧密贴合，阻断气路的泄漏通道，保证气路传输过程中的压力稳定性，减少气压损耗带来的动力浪费。拆卸时只需按压承口端的释放套，即可带动内部卡簧张开，轻松拔出气管，无需额外工具辅助，适合需要频繁更换气路、拆装设备的作业场景。外形尺寸方面，接头整体轴向长度适配常规气动安装空间，外螺纹规格符合通用气动元件的接口标准，中部六角的对边尺寸符合标准紧固件的尺寸规范，快插承口的内径匹配对应规格的气动软管外径，安装时外螺纹端拧入设备气口的深度不超过螺纹有效长度，避免拧入过深顶坏设备内部气路结构，承口端预留足够的气管插入深度空间，保证气管插入后卡紧与密封结构完全生效，安装后接头整体突出设备安装面的长度较短，不会占用过多的设备外围空间，适合紧凑排布的气路安装场景。接头的金属本体具备较好的耐压与抗冲击性能，能够适应车间内复杂的作业环境，避免日常磕碰、拉扯造成的接头损坏，表面的镀层处理能够提升抗锈蚀能力，适配多数常规工业作业环境的使用需求，在额定工作气压范围内能够长期稳定维持气路的连通状态，减少因接头泄漏、松脱造成的设备停机故障。
