小型减速步进电机24BYJ48结构设计

这款小型步进电机常被应用在各类对成本控制严格、空间占用要求严苛的低速精准传动场景中，比如智能家居领域的电动风摆、智能窗帘驱动、空调导风板调节，消费电子领域的小型云台转动、桌面摆件动力结构，还有小型自动化设备里的工位微调、料仓挡板启闭等场景，凭借低廉的成本与够用的传动精度，成为小负载低速传动场景的首选动力元件。

从实际用途来看，该电机属于减速式步进电机，内置齿轮减速结构，能够将步进电机原本较高的输出转速降低到适配小负载传动的区间，同时放大输出扭矩，不需要额外搭配外置减速箱即可直接驱动轻负载机构，大幅简化了终端设备的结构设计，降低整体装配难度与物料成本。它的步进特性可以实现开环状态下的角度精准控制，不需要额外加装位置反馈元件就能完成固定角度的转动动作，非常适合需要定点位调节、不需要连续高速运转的传动场景。

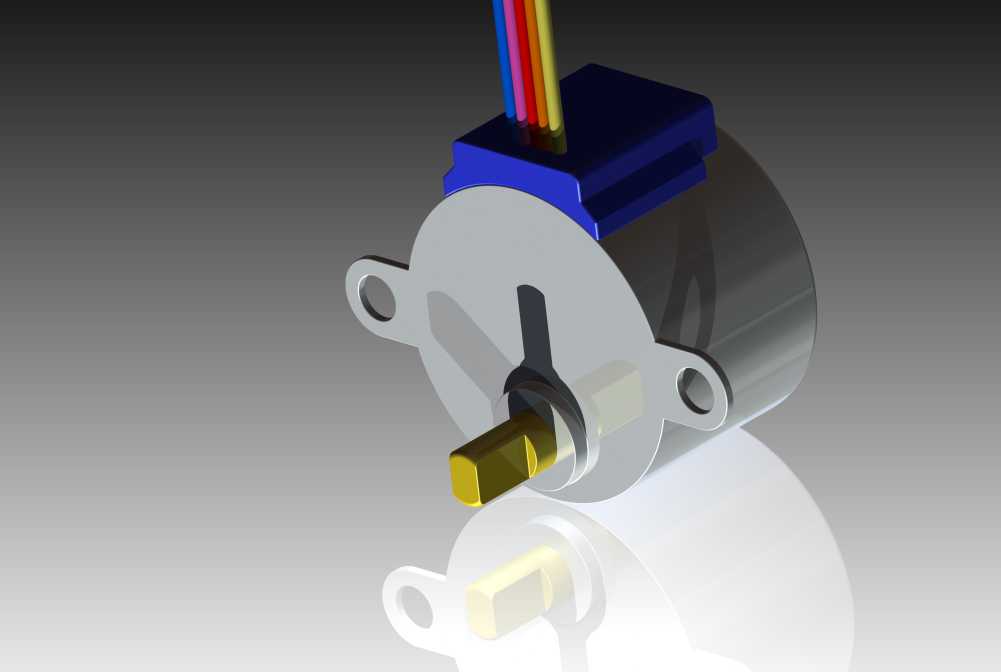

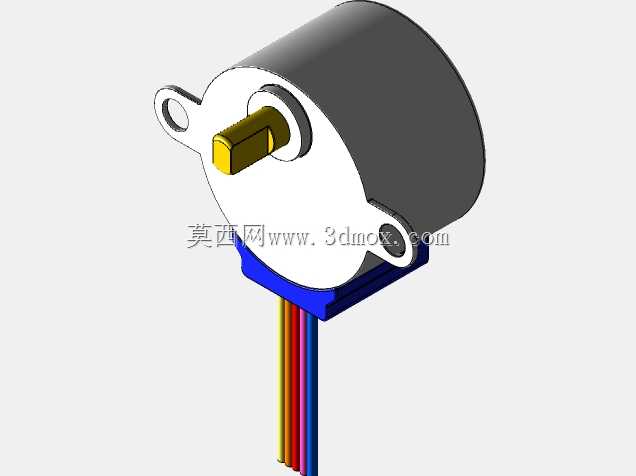

在功能特性上，这款电机采用五线四相的驱动逻辑，驱动电路设计简单成熟，普通的小型步进驱动板即可直接驱动，不需要复杂的控制算法就能实现正反转、角度步进调节；引出线采用不同颜色区分相序，装配时可以快速识别接线，减少接线错误的概率；输出轴采用扁位结构，和配套的传动摇臂、齿轮配合时可以有效防止打滑，保证扭矩传递的可靠性；机身自带两个带安装孔的固定耳，不需要额外设计固定支架就能直接通过螺丝锁付在安装基板上，装配效率更高。

设计思路上，这款电机整体采用同轴式布局，减速齿轮组集成在电机机身内部，最大限度压缩整体体积，电机本体、减速箱、输出轴保持同一轴线，让整体结构更加紧凑，适配狭小的安装空间；外壳采用卡扣式装配结构，减少紧固件的使用，既降低生产装配成本，也能保证外壳的拼接精度；顶部的接线端做了凸起的限位结构，引出线位置做了防拉扯设计，避免装配或者使用过程中线缆被扯断导致电机失效。

从外形尺寸与安装边界来看，这款电机整体机身呈圆柱形，主体直径适配常见的小型设备安装位，两个固定耳的安装孔间距符合行业通用的安装尺寸标准，可以直接替换同规格的同类产品，不需要修改原有设备的安装结构；输出轴的伸出长度与直径适配常规的小型传动配件，用户不需要额外对输出轴做二次加工就能直接装配使用；机身整体长度控制在极小的范围内，即使是厚度较薄的设备内部也能轻松容纳，不会和其他内部元件产生结构干涉；接线端从电机顶部垂直引出，走线方向可以根据装配需求调整，不会额外占用侧面的安装空间，进一步提升了场景适配性。
