船用肋骨背装人字架桅杆结构

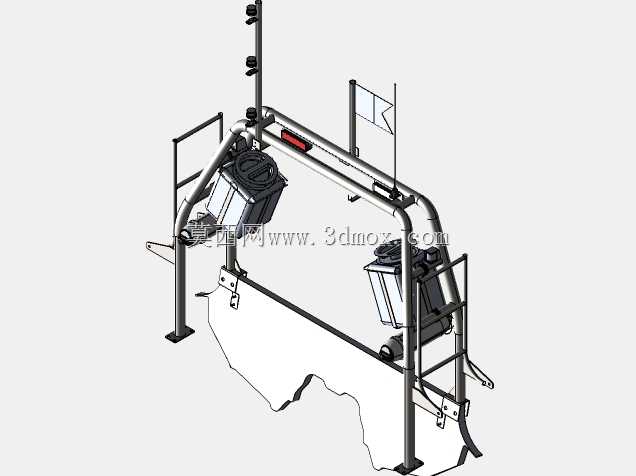

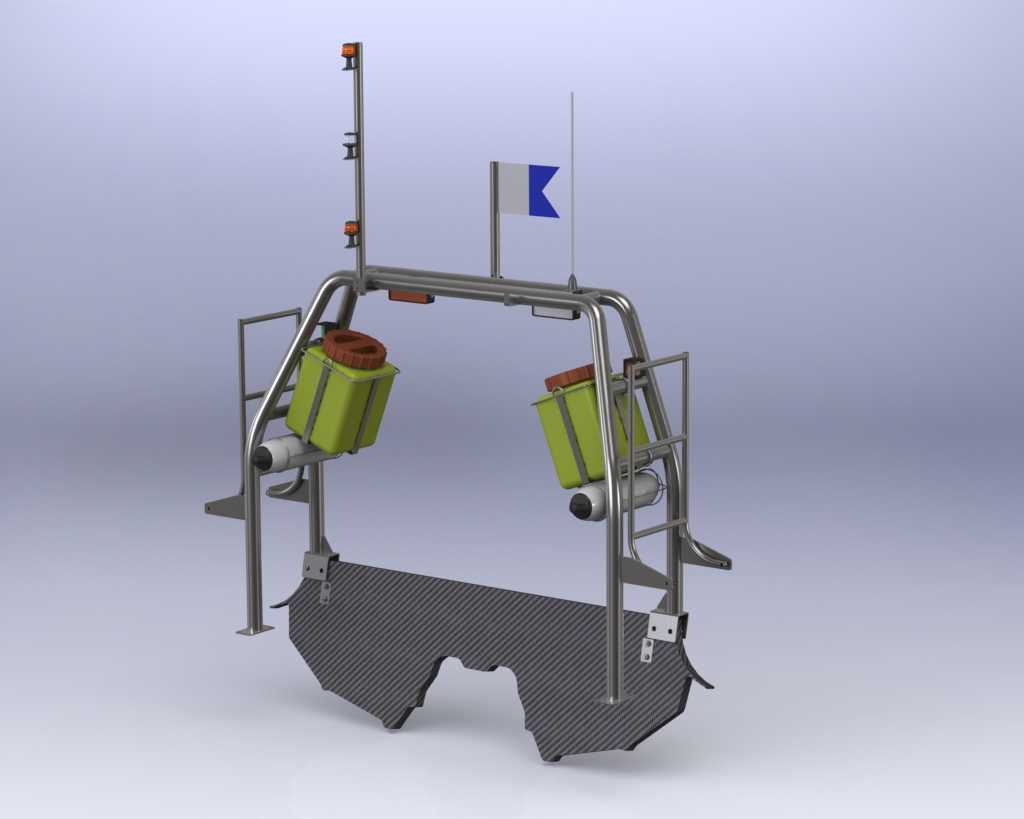

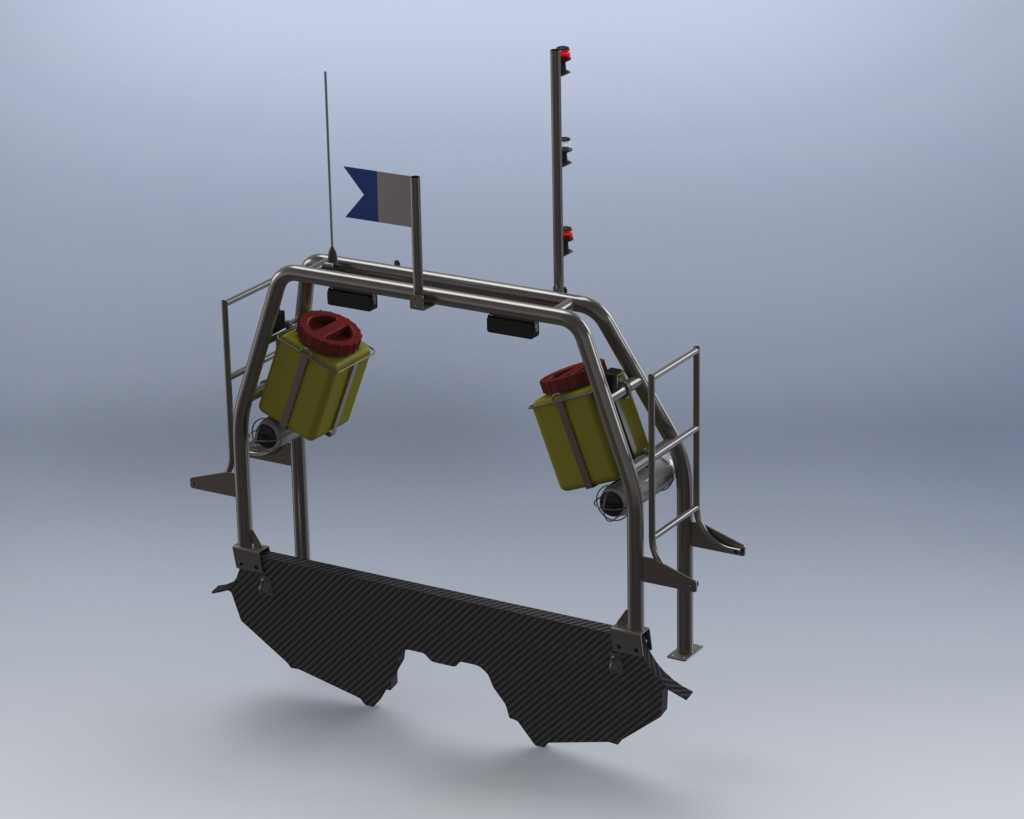

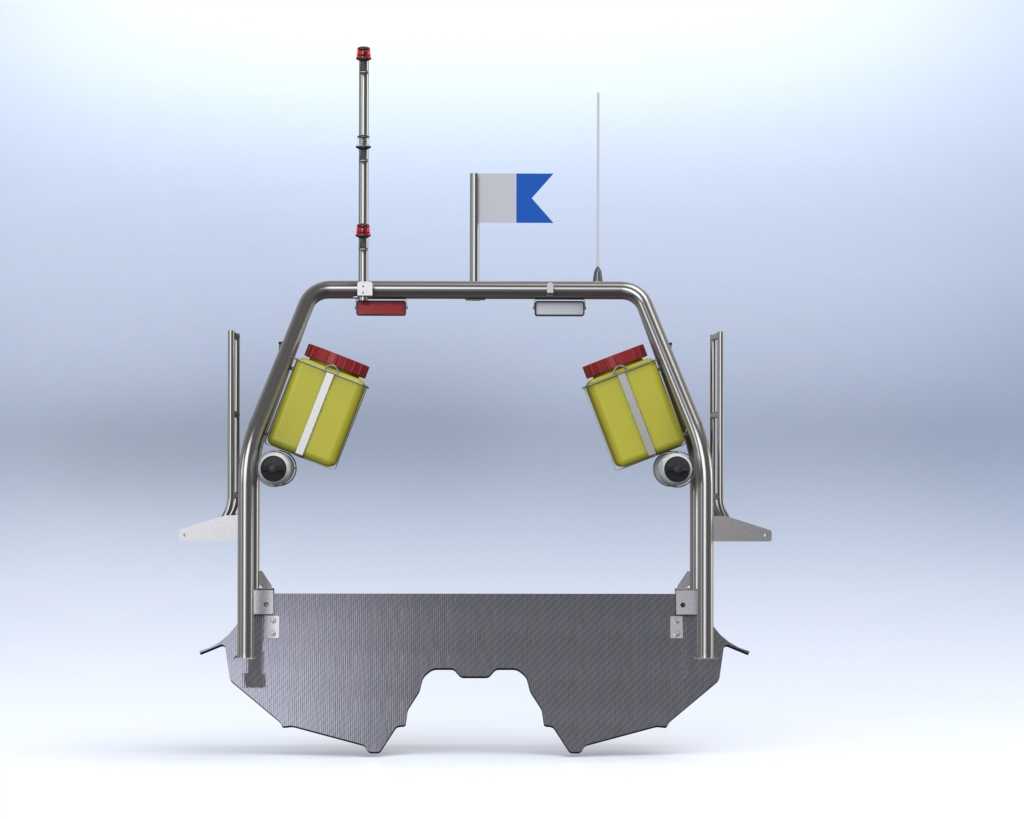

该结构主要应用于小型高速艇、充气冲锋舟以及近岸作业小艇的舾装环节，安装位置固定在艇体前部肋骨的背面区域，属于艇体上部集成式舾装支撑结构，承担着航行信号收发、作业设备搭载、人员临时辅助支撑的多重作用，能够在不占用艇内有效乘坐与作业空间的前提下，整合多种航行必备的功能部件，适配近岸巡航、浅水作业、短途通勤等多种小艇使用场景。从实际用途来看，该结构首先作为桅杆载体承担信号标识功能，顶部预留的安装位可固定航行标识旗、可折叠甚高频通信天线，满足近岸航行的信号识别与短距离通信需求；两侧搭载的翻转式潜水杆可在潜水作业时向下翻出，为潜水员提供上下艇的扶靠支撑，非作业状态下可向上翻转贴合架体，避免航行中剐蹭障碍物；架体两侧预留的储物安装位可固定浮力救生箱，存放应急救生器材与小型作业工具，底部配套的弧形挡泥板可阻挡航行中前部溅起的水花进入艇内乘坐区域，同时避免架体安装位置磕碰艇体肋骨造成结构损伤。在功能设计上，整体采用A字型人字架承力结构，两根主支撑腿沿肋骨弧度倾斜布置，底部通过连接耳板与肋骨背面的安装点位刚性固定，架体顶部设置横向连接横梁提升整体结构刚度，避免航行受风浪冲击时出现架体晃动变形；架体侧面集成的小尺寸踏步可辅助人员登临艇首作业，所有外露的杆件端部都设置了防撞缓冲端头，避免人员磕碰受伤；天线采用可折叠铰接结构，在遇到桥梁、低空线缆等障碍时可快速放倒，无需整体拆卸架体，潜水杆的翻转结构带有限位锁止机构，作业状态下可保持固定角度，不会受水流冲击出现意外回转。从安装边界与尺寸适配来看，整体架体的宽度适配常规小型充气艇、冲锋舟的前部肋骨间距，底部支撑腿的安装孔位按照通用小艇肋骨的预设安装点位设计，无需对艇体结构进行额外打孔改造即可直接装配；底部挡泥板的弧形轮廓完全贴合艇首前部的线型，与艇体表面保留均匀间隙，不会在航行中与艇体产生摩擦异响；架体整体高度控制在低空通行限界范围内，放倒天线后可满足常规桥洞、停泊位的净空通行要求，两侧搭载的储物箱重心与架体承力中心线重合，不会造成艇体前部出现单侧偏载，保障航行过程中的艇体姿态稳定。
