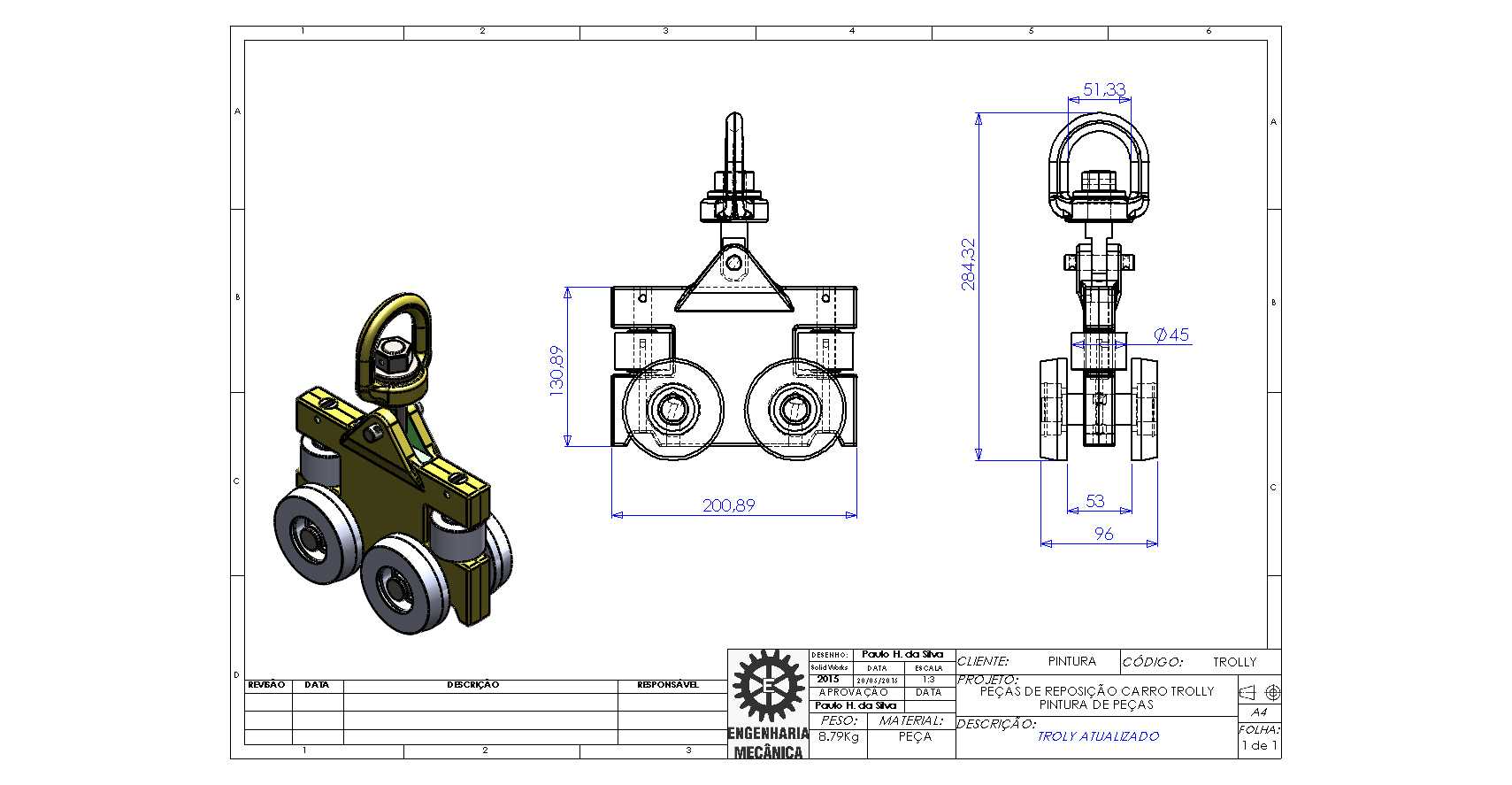

轨道悬挂式手推运载滑车结构设计

这款轨道悬挂式手推运载滑车，主要应用于车间轻型物料吊运、生产线工位间工件转运、仓储区域轻型货物悬挂输送场景，可适配工字钢轨道搭建的简易悬挂输送线路，搭配手拉葫芦或小型电动吊具使用，能够在不占用地面通行空间的前提下，完成小吨位载荷的水平移位作业，在机加工车间、装配流水线、五金仓储、小型维修工位等场景中十分常见，可有效降低人工搬运的劳动强度，提升短距离物料转运的作业效率。

从实际用途来看，该滑车作为悬挂输送系统的行走承载部件，核心作用是承载下方悬挂的吊具与载荷，沿预设轨道平稳移动，相比地面搬运设备，它不受地面杂物、台阶、工位布局的限制，能够沿轨道灵活穿行于设备间隙与工位上方，适配狭窄作业空间内的物料转运需求，尤其适合固定线路上的重复性轻型物料输送作业，也可作为临时吊装作业的移动承载点，配合吊装工具完成设备检修、工件移位等操作。

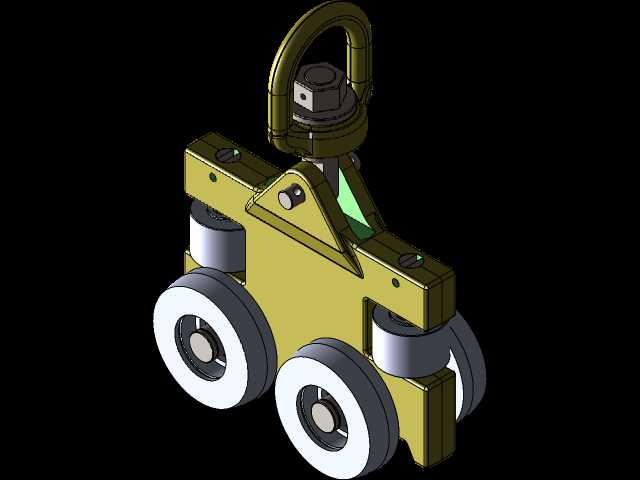

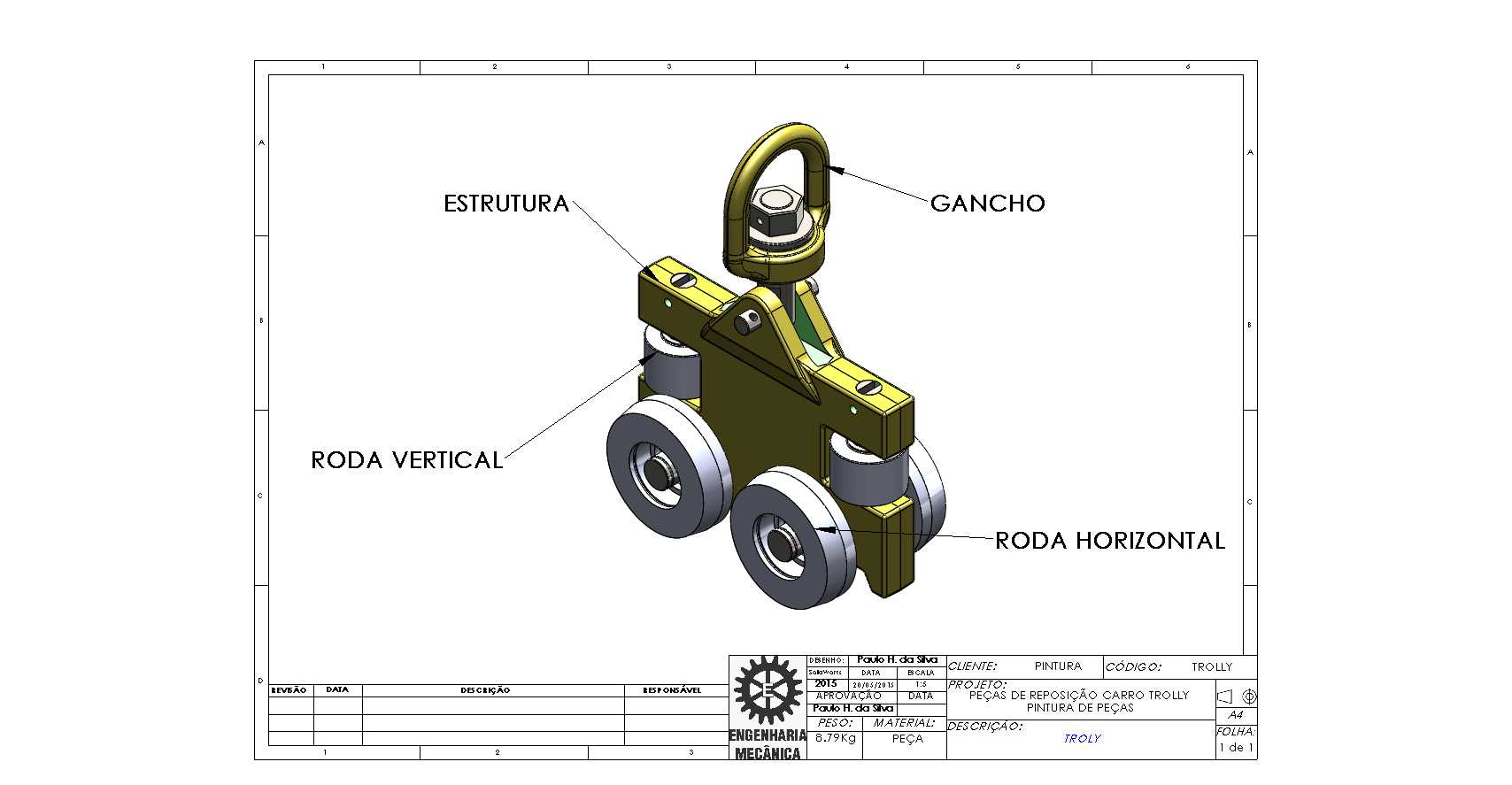

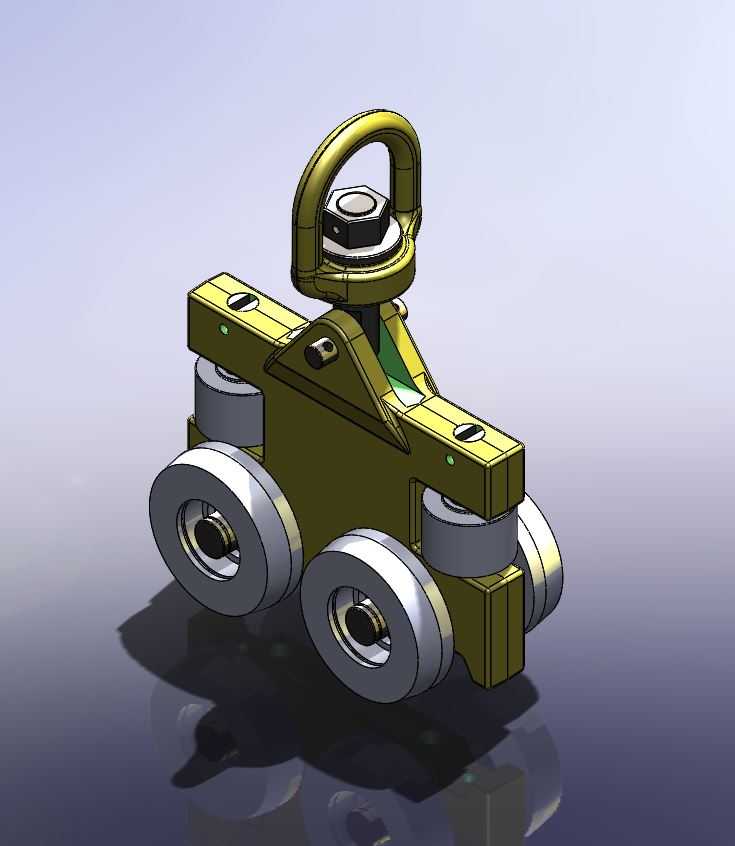

产品功能特性上，这款滑车采用多组行走轮对称布局设计，四组行走轮分别贴合轨道的上下翼缘接触面，能够将承载的载荷均匀分散到各个轮组上，降低单轮接触应力，同时避免运行过程中出现脱轨、侧倾的问题；顶部设置带锁紧结构的吊环连接位，可快速连接各类吊具，连接部位采用防松螺母结构，在长期往复运行过程中不会出现连接松动的问题；主体框架采用一体化成型的承力结构，整体刚性充足，能够承受额定载荷下的冲击与振动，轮组内置转动轴承，推动时阻力极小，单人即可轻松推动满载状态的滑车沿轨道移动，框架上设置的限位凸点能够避免轮组过度位移，保证运行过程中的结构稳定性。

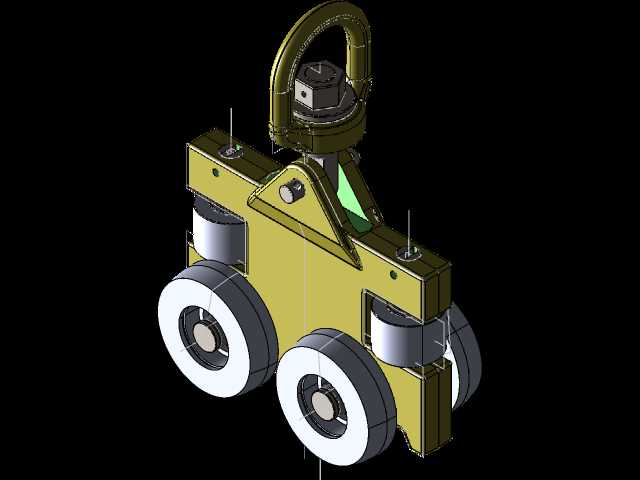

设计思路上，这款滑车优先考虑承载稳定性与运行顺畅度，整体采用对称式结构布局，让载荷重心始终处于轨道中心正下方，避免偏载带来的卡滞、脱轨风险；轮组的轮廓设计完全匹配标准工字钢轨道的翼缘斜面，保证轮面与轨道面充分接触，减少局部磨损；顶部吊环采用可转动结构，在滑车移动、载荷晃动时能够自适应调整角度，避免连接部位出现附加弯矩，提升整体结构的使用寿命；各部件之间采用模块化装配设计，后续维护更换轮组、紧固件时无需整体拆解，可快速完成维保操作。

从安装边界来看，这款滑车适配标准规格的轻型工字钢轨道，安装时无需额外辅助工具，可直接通过框架的开口部位卡入轨道，调整轮组间隙后即可完成安装，整体结构紧凑，垂直方向占用高度小，能够适配层高有限的作业空间，转弯半径适配常规的轨道弯段，可在直线与弯轨上顺畅通行，安装后不会超出轨道两侧的安全边界，不会与轨道周边的管线、设备产生干涉。
