千升容量圆柱形立式储水罐体结构

　　这款立式圆柱储水结构，核心面向民用供水、小型生产配套储水、户外临时供水点位的蓄水需求，在村镇集中供水补压、小型加工生产循环水暂存、工地临时生活用水储备、独栋建筑屋面供水稳压等场景中，都能适配对应的安装使用要求。不同于常规方形储水装置易出现应力集中、边角积污的问题，圆柱形态的罐体在内部盛水承压时，环向应力能沿筒壁均匀分布，不需要额外增设过多加强筋结构就能满足满水状态下的结构强度要求，加工成型的工序也更简洁，批量生产时的材料利用率更具优势。

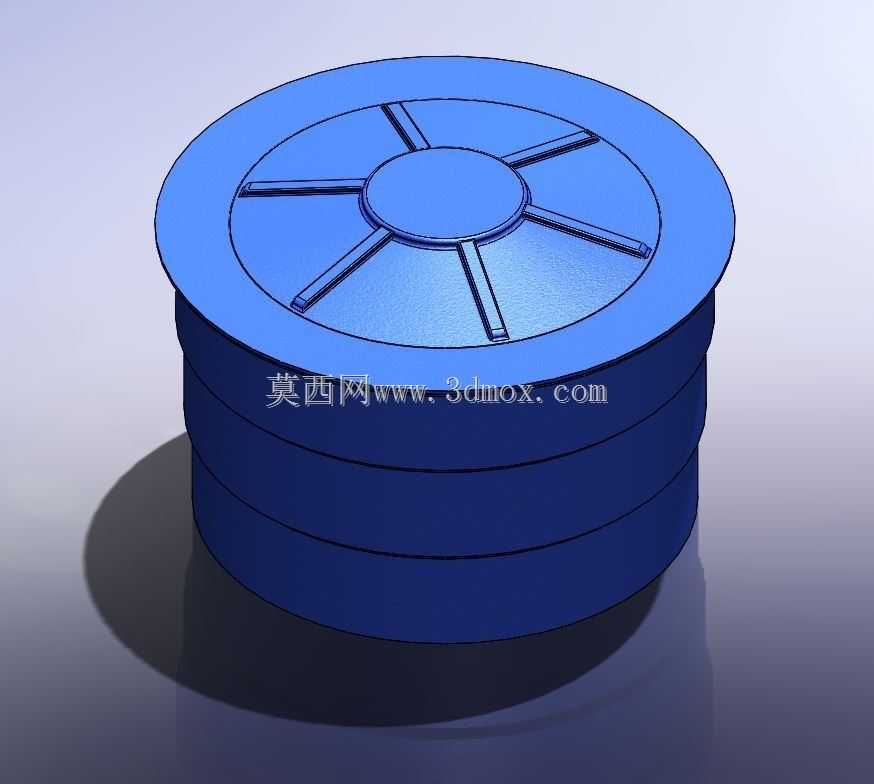

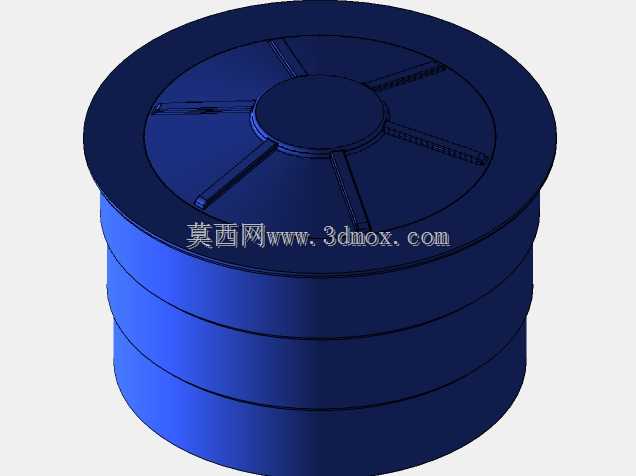

　　从结构设计逻辑来看，罐体采用三段式筒壁叠合结构，每段筒壁的衔接处做了外翻边咬合密封结构，既可以在生产运输阶段拆分叠放，大幅降低储运过程的空间占用，现场安装时也不需要大型吊装设备，人工就能逐段拼接组装，适配无大型机械进场条件的安装场景。顶部端盖采用放射状加强筋布局，以中心圆形承压台为核心，六条径向加强筋均匀分布在端盖盘面，将端盖承受的竖向荷载、开盖踩踏荷载均匀传导至筒壁顶部的支撑圈上，避免端盖长期受载出现中部凹陷变形；端盖边缘做了向下扣合的翻边结构，刚好卡在筒壁顶部的外翻边外侧，既可以阻挡外部灰尘、落叶等杂物落入罐内，也能避免雨水顺着罐壁流进罐内污染水质，端盖与筒壁之间预留了铰接位与锁扣位，可根据使用需求加装锁具，避免无关人员开盖污染水体。

　　安装边界方面，罐体底部为平整的圆形支撑面，不需要额外做复杂的混凝土基础，只要铺设厚度100mm以上的细石混凝土找平层，保证支撑面水平度偏差不超过千分之三，就能直接放置安装，罐体自重加上满水状态的总荷载，完全可以被常规硬化地面承载，不需要额外做结构加固。罐体侧壁下部预留了标准外螺纹出水接口位，可根据实际管路走向选择安装方向，接口处做了加厚凸台结构，避免外接管路时拧动螺纹导致筒壁开裂；顶部端盖中心预留了进水口、溢流口、液位计安装位，不需要现场二次开孔就能对接常规供水管路，液位计安装位适配常用的浮球液位开关、静压式液位探头，可直接联动前端供水泵实现自动补水控制。

　　实际使用过程中，这类储水结构的内部光滑无死角，清洗时只需要打开顶部端盖，用高压水枪冲洗筒壁就能将沉积的泥沙、杂质冲至底部排污口，排污口设置在罐体底部最低位置，冲洗时打开排污阀就能完全排空罐内积水与污物，不存在清洗死角。罐体的外表面做了均匀的防腐涂层处理，可耐受户外日晒雨淋的环境，不会因为长期暴露在室外出现锈蚀、涂层脱落的问题，正常使用场景下的维护周期更长，不需要频繁做防腐补涂作业。不同于承压式储水罐需要配套压力控制装置，这款储水结构为常压式设计，使用过程中罐内始终与大气连通，不存在超压爆裂的风险，使用安全性更高，也不需要配套安全阀、压力表等附属配件，整体采购与维护成本更低，适合对成本敏感、供水稳定性要求适中的应用场景。在结构建模过程中，每段筒壁的衔接公差控制在1mm以内，既保证拼接时的顺畅度，也能避免衔接处出现渗水问题，端盖加强筋的高度与厚度经过受力校核，在1.5kN的集中荷载作用下，端盖最大变形量不超过2mm，完全满足日常检修踩踏的强度要求。
