1/2转3/8内外螺纹补心变径接头结构

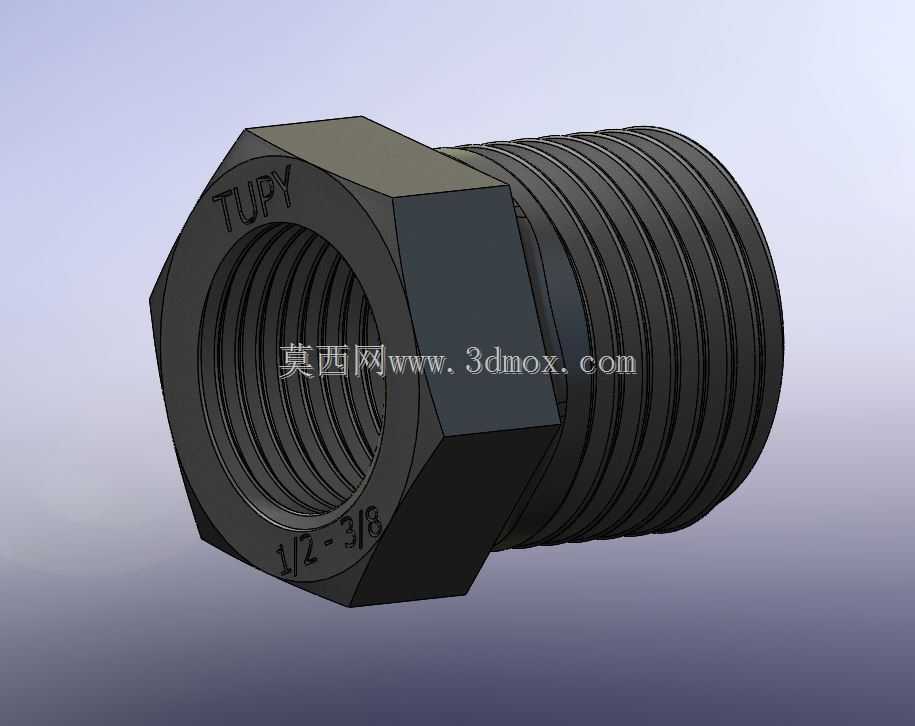

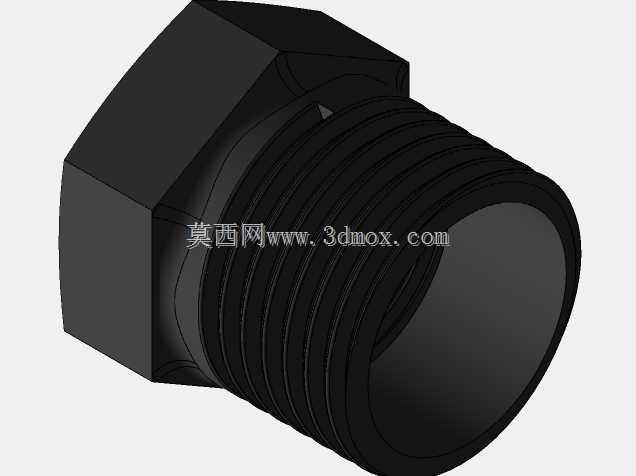

　　在流体管路布设的现场施工与设备预装环节，不同通径管路、阀件、仪表之间的口径不匹配是极为常见的工况，这类内外丝变径补心就是解决该类问题的核心基础配件，无需额外定制异径短接，直接通过螺纹旋合即可完成两种通径接口的转换，大幅压缩管路改造、设备组装的现场作业周期。这款变径接头采用外六角加外螺纹段的经典结构，六角端为内螺纹接口，通径对应3/8英寸管螺纹，外螺纹段通径对应1/2英寸管螺纹，使用时仅需用标准开口扳手卡住六角施力面，即可将外螺纹段旋入对应1/2英寸内螺纹的管路或设备接口，再将3/8英寸外螺纹的管路、仪表或阀件旋入六角端的内螺纹孔，即可完成不同通径流体通路的对接，全程无需焊接、粘接，拆卸后可重复使用，适配水压、油压、

　　低压气动等多种常规流体输送场景。从结构设计逻辑来看，六角施力面的厚度经过校核，既保证扳手卡合时不会出现边角崩裂，也不会过度增加接头整体长度，避免在狭窄安装空间内出现干涉；外螺纹段的长度匹配常规内螺纹接口的旋合深度，旋紧后螺纹啮合圈数满足密封与抗拉脱要求，不会出现旋入过浅导致的泄漏或脱开风险，也不会因旋入过长顶触对侧接口内部结构造成流道堵塞。内螺纹与外螺纹保持严格同轴度，装配后两段管路不会出现偏斜，避免长期受流体脉冲压力作用出现接头处应力集中断裂的问题。接头端面的螺纹规格标识采用模压成型，在车间油污、积尘的使用环境下也不会轻易磨损脱落，现场施工人员无需借助量具即可快速识别规格，避免错拿错装导致的返工。在实际选型应用中，

　　这类补心接头常出现在液压站阀组的接口转换、车间压缩空气管路的支路分流、水暖管路的仪表加装、小型气动设备的进气口适配等场景，比如在给现有1/2英寸供水管路加装3/8英寸口径的压力传感器时，无需更换整段管路，仅需在管路预留的测压口加装该补心，即可直接匹配传感器的外螺纹接口，大幅降低改造成本。建模过程中，螺纹特征按照通用管螺纹的标准牙型、螺距参数构建，六角对边尺寸符合标准紧固件的扳手空间要求，安装边界上，接头装配后突出安装基面的长度仅为六角厚度加外螺纹旋合后的剩余长度，在布局密集的阀组、管路排布中，相邻接头之间不会出现扳手操作空间不足的问题，也不会和周边的管线、支架产生磕碰。流道部分采用等通径过渡设计，

　　内螺纹与外螺纹衔接处没有突兀的台阶或缩径，流体经过时的局部阻力损失被控制在极低水平，不会在接头处产生明显的压降或紊流，长期输送带微小杂质的流体时也不易在接头处积存杂物造成堵塞。材质适配方面，该结构可根据使用场景匹配碳钢镀锌、不锈钢、黄铜、工程塑料等多种材质，建模时的壁厚参数预留了足够的强度余量，即使采用常规工程塑料加工，也能承受1MPa以内的常规流体工作压力，满足大部分民用、工业低压管路的使用要求。
