台式机CPU散热用轴流机箱风扇结构设计

这款轴流风扇主要面向台式计算机主机内部的散热场景，既可以直接搭配CPU散热鳍片组成风冷散热模组，带走处理器高负载运行时产生的集中热量，也可以安装在机箱的进风、出风位，搭建机箱内部的有序风道，将电源、显卡、存储设备等硬件散发的积热快速排出箱体，避免内部电子元件因长期高温出现性能降频、寿命衰减的问题，是消费级台式电脑、工控主机、小型服务器设备中最基础也最核心的风冷散热执行部件。

从功能特性来看，这款风扇采用七叶曲面扇叶设计，扇叶的倾角、弧度经过流体力学优化，在相同转速下可以推动更大体积的空气流动，同时优化了扇叶边缘的切风角度，降低气流穿过扇叶时产生的涡流紊流，兼顾通风量与运行静音表现；风扇采用双滚珠轴承结构，能够支持长时间连续稳定运行，减少长期使用后的轴芯磨损晃动，适配消费级主机常年不关机的使用需求；出线端采用红黑黄三色排线，分别对应供电、接地与转速侦测功能，可以对接主板的风扇控制接口，实现根据硬件温度动态调整转速的智能温控功能，在低负载场景下降低转速减少运行噪音，高负载时满速运行保障散热效率。

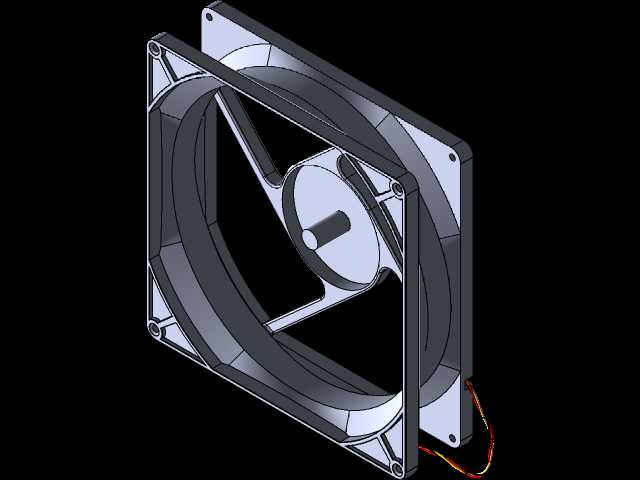

在设计思路上，这款风扇采用标准方形外框结构，外框四个角预留了统一规格的安装固定孔位，孔位间距遵循行业通用的安装标准，能够适配绝大多数市售CPU风冷散热器、机箱风扇位的安装尺寸，无需额外改装即可直接替换同规格的老旧风扇；外框边缘做了细微的倒角处理，既可以避免安装时划伤操作人员，也能减少安装后与安装面之间的缝隙，避免气流从缝隙泄漏影响通风效率；扇叶与外框之间预留了均匀的微小间隙，既保证扇叶高速旋转时不会与外框产生摩擦剐蹭，也尽可能缩小间隙减少气流回流损失，提升风扇的送风效率。

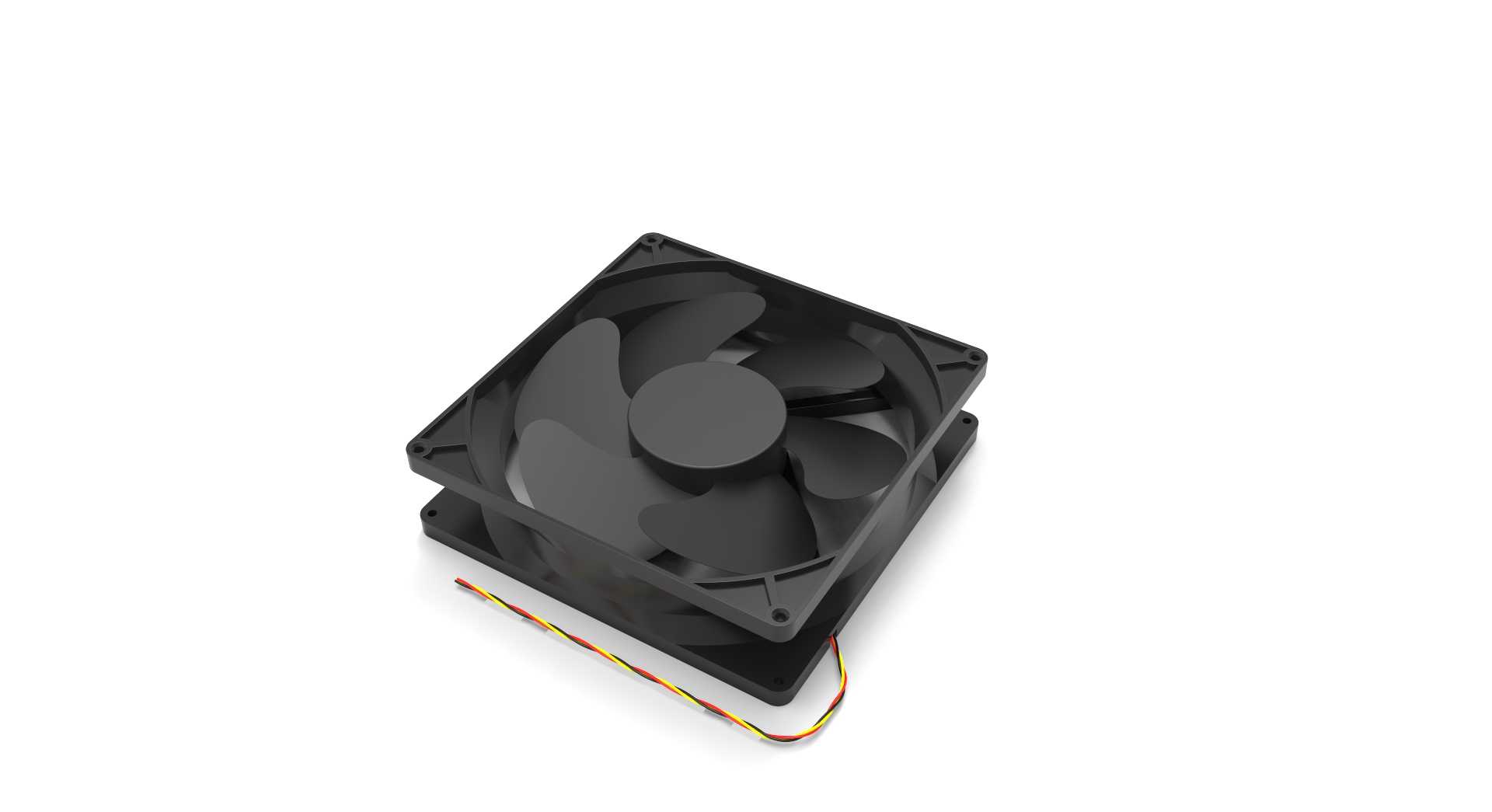

从安装边界来看，这款风扇为标准120mm见方的常规厚度规格，安装孔位的中心距、螺丝孔径都适配通用的机箱风扇安装螺丝、减震胶钉，安装时不需要对机箱或者散热器做额外的打孔改造；风扇的出线长度预留了足够的冗余，能够覆盖从机箱风扇位到主板风扇插针的走线距离，用户可以顺着机箱走线槽布置线材，避免线材干扰机箱内部风道或者其他硬件的安装；风扇整体采用阻燃级黑色塑料材质成型，能够适应机箱内部0到60摄氏度的常规工作温度，不会因长期受热出现材质变形、脆化的问题，保障长期使用的结构稳定性。
