利勃海尔T264大型矿用自卸卡车结构

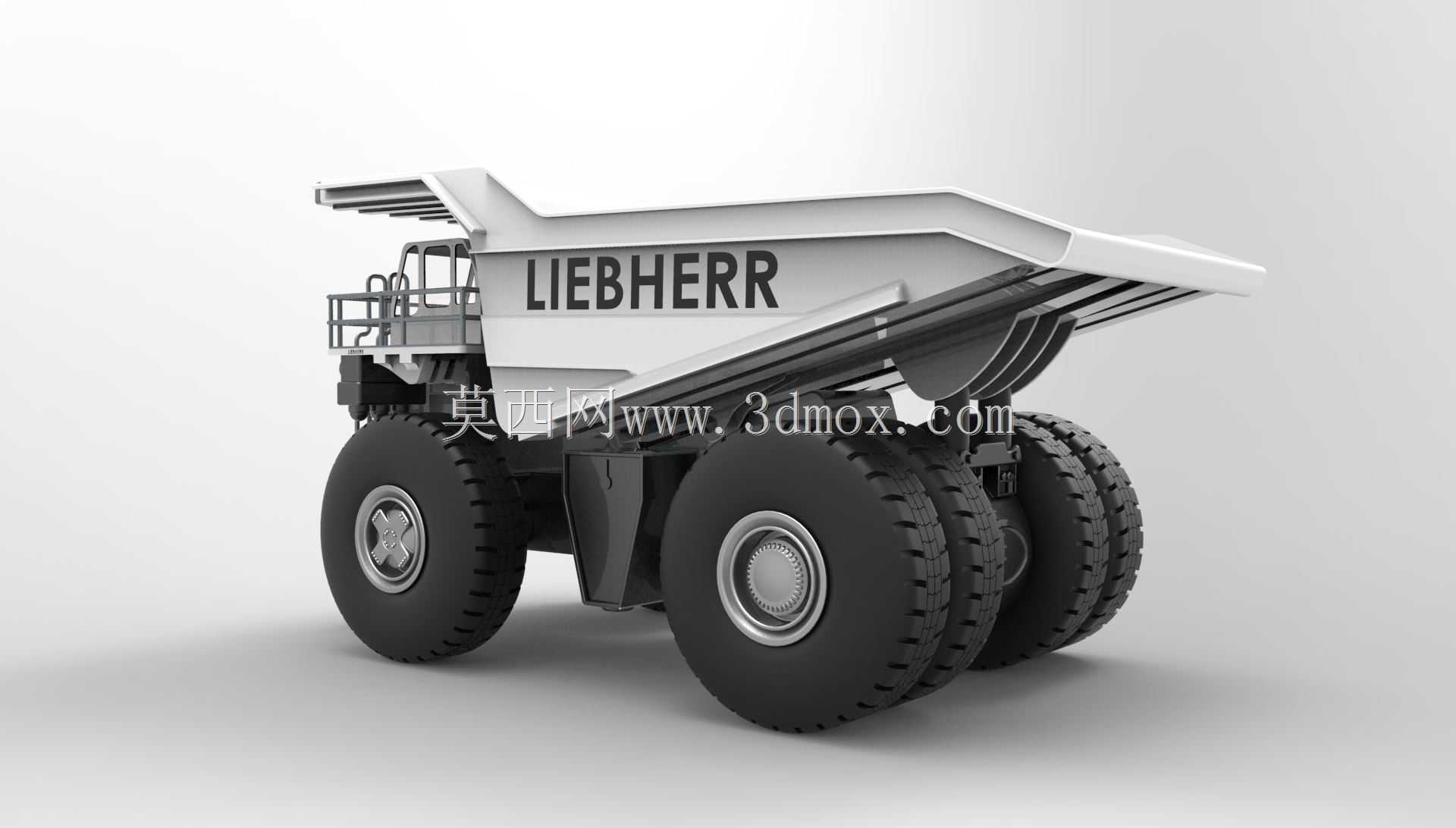

　　该三维结构还原的利勃海尔T264矿用卡车，核心应用场景集中在露天煤矿、金属露天矿、大型水利工程土石方剥离作业面，这类作业场景普遍存在作业面狭窄、重载连续作业时长高、坡道占比大的特点，常规公路自卸车完全无法适配这类工况的承载与通过性要求，这类矿用自卸车也是露天矿山采装运输环节的核心衔接设备，负责将电铲或液压挖掘机装载的矿岩、剥离土运输至破碎站或排土场，单台设备的作业效率直接影响整个矿山的产能释放节奏。

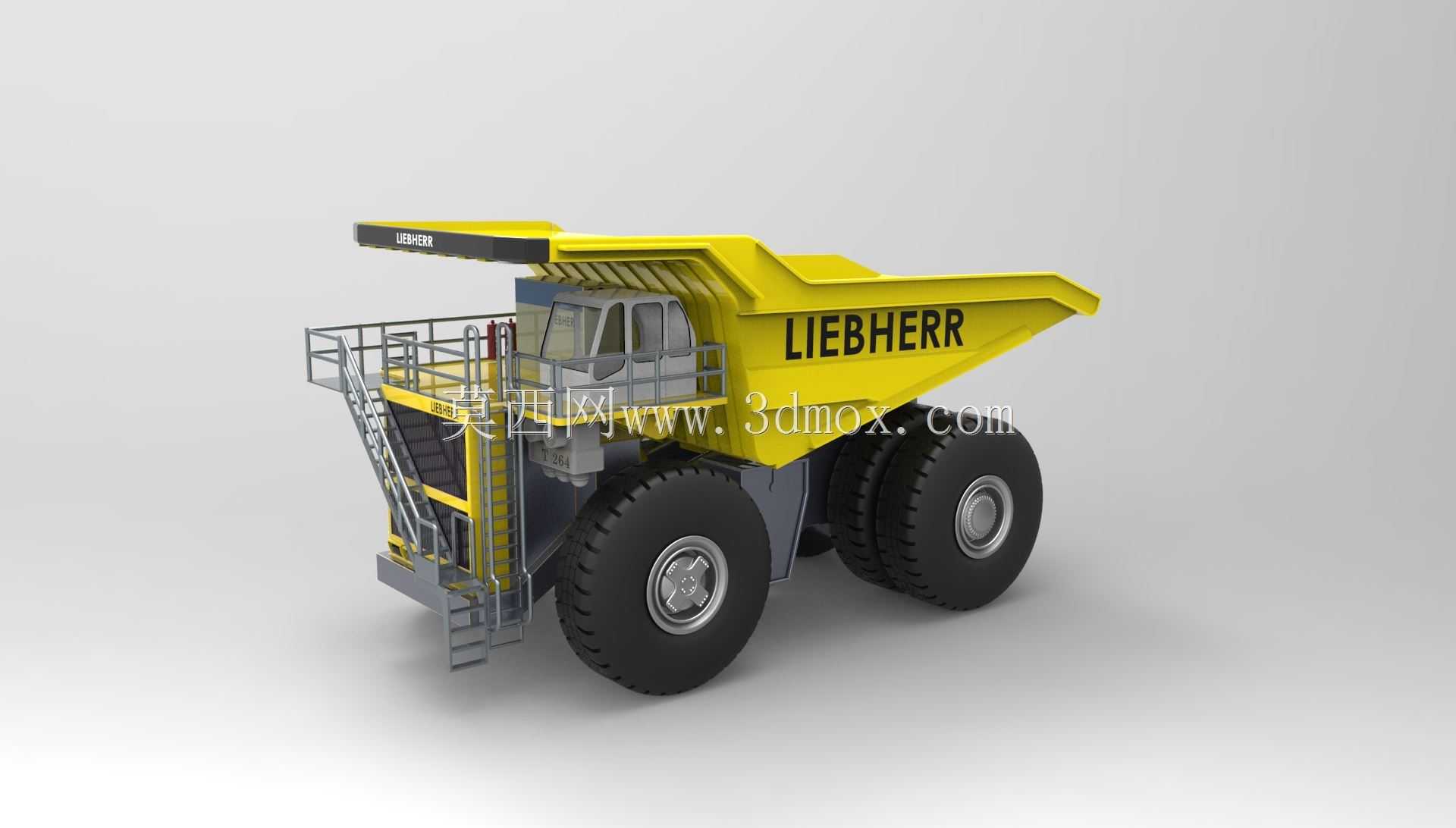

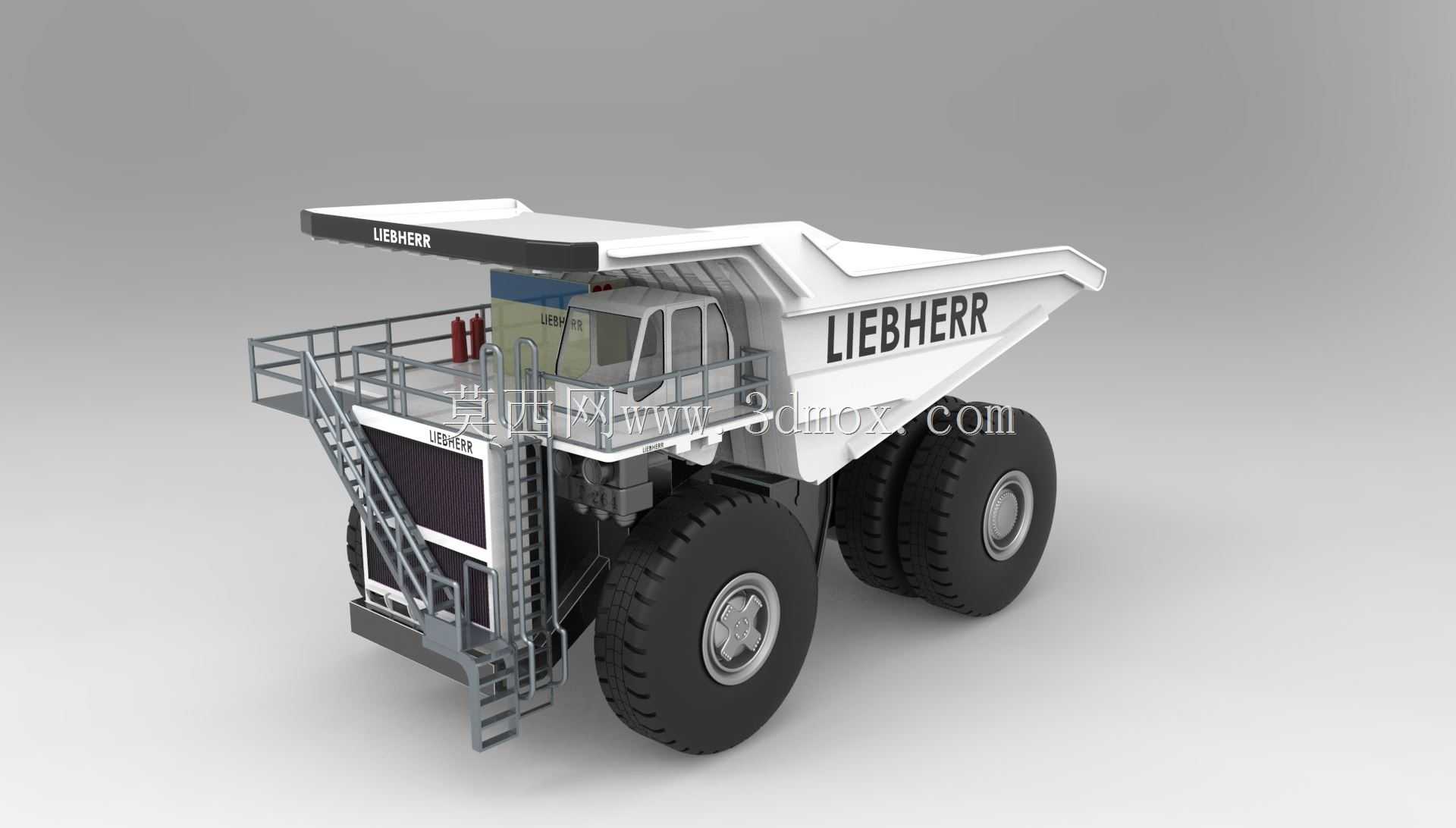

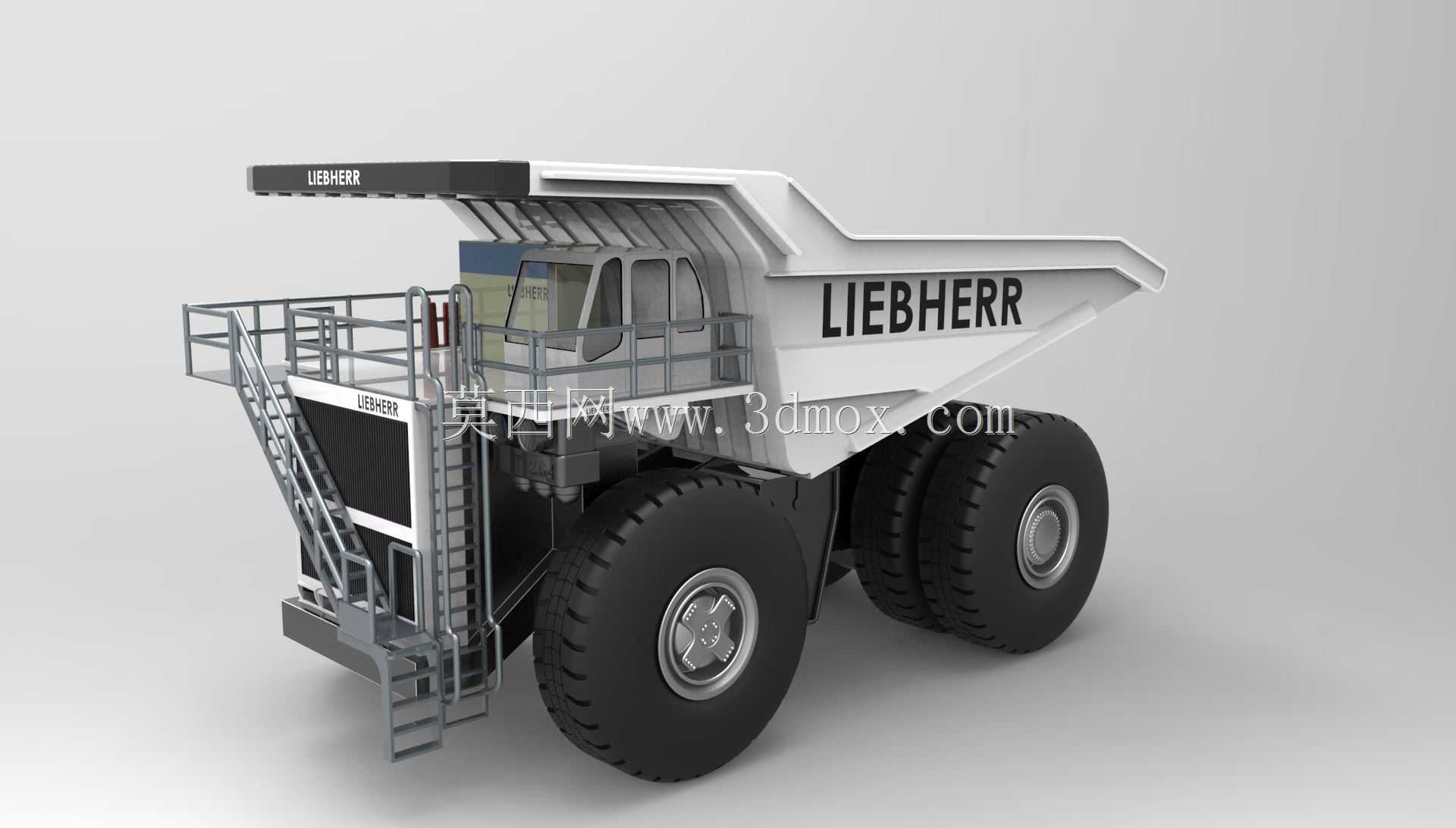

　　从功能特性来看，该设备采用刚性车架结构搭配后卸式货厢，货厢前缘设置有延伸的挡料檐，可避免装载过程中矿岩滚落砸坏驾驶室顶部结构，驾驶室布置在车辆前部左侧位置，外部设置有全包围的防护栏杆与登车梯，登车梯采用分段式踏步设计，每段踏步都设置有防滑纹路与扶手，适配矿山作业人员穿戴劳保靴上下的操作需求，驾驶室顶部集成有防护顶棚，可抵御装载过程中飞溅的小块矿岩冲击。车辆转向系统采用大转角液压助力结构，适配矿山作业面狭窄的转弯需求，前后桥均采用大承载能力的刚性驱动桥，后轮采用双胎并装的布局，单轮轮胎直径接近成年人身高的两倍，轮胎花纹采用深块状越野设计，可在碎石、松软土路的作业面提供足够的抓地力，避免重载爬坡时出现打滑陷车的情况。

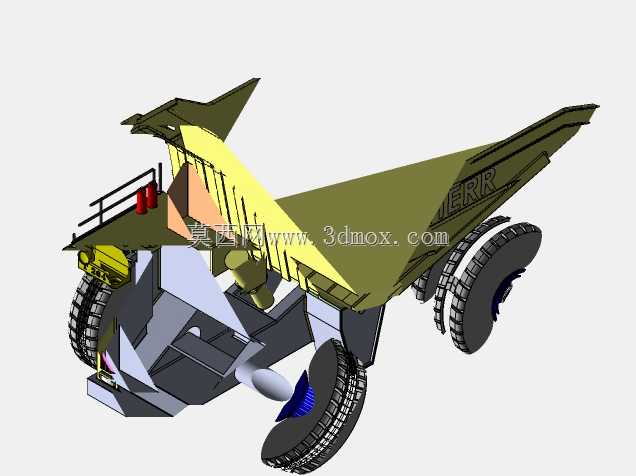

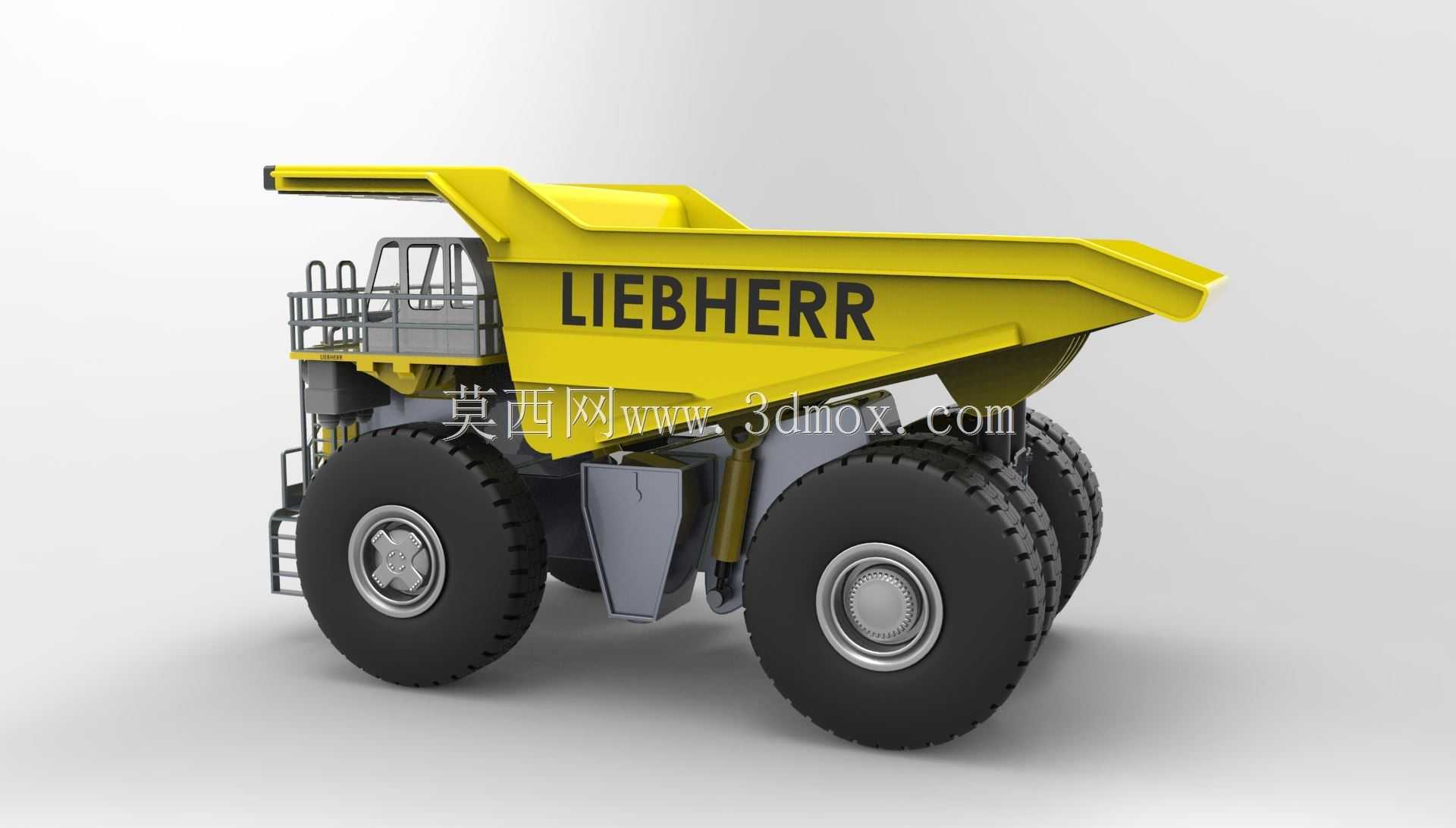

　　设计思路层面，该结构完全围绕重载、高可靠性、易维护三个核心维度展开，车架主体采用箱型焊接结构，关键受力部位做了加厚加强处理，可承受数百吨级载荷带来的交变冲击力，避免长期重载作业出现车架开裂的问题。货厢采用高强度耐磨钢板焊接成型，厢体底部做了横向加强筋布局，可抵御大块矿岩装载时的冲击，同时货厢举升机构采用双级液压油缸布置，举升支点设置在货厢前部靠近车架的位置，举升过程中货厢重心始终保持在车辆支撑范围内，避免举升卸货时出现车辆倾翻的风险。车辆前部的散热系统采用大尺寸模块化散热器组，可在矿山高粉尘、持续高负荷作业的工况下保持发动机、液压系统的工作温度处于合理区间，散热系统外部设置有可快速拆卸的防尘网，方便日常维护时清理积存的粉尘。

　　从安装边界与外形尺寸来看，该设备整体宽度接近八米，整车长度超过十五米，空载状态下整车高度接近七米，作业时的最小转弯半径超过十二米，因此在矿山作业面规划时，需要预留足够的转弯与会车空间，排土场与破碎站的卸车点挡墙高度需要匹配该设备的轮胎直径与货厢举升后的尾部高度，避免卸车时出现车辆坠落挡墙的风险。设备的维护通道全部围绕车架两侧布置，日常检查机油、液压油、更换滤芯的操作都可以在防护栏杆范围内完成，不需要攀爬至车辆顶部，可降低日常维护的安全风险。另外该设备的驾驶室采用悬浮式安装结构，可过滤作业过程中路面颠簸带来的振动，降低操作人员长期作业的疲劳感，驾驶室内部的操控界面按照人机工程学布局，所有常用操控按键都布置在操作人员手臂可及的范围内，视野设计上保证操作人员在坐姿状态下可观察到车辆前方、两侧的作业区域，减少视觉盲区带来的作业安全隐患。

　　在实际矿山作业流程中，该类设备需要匹配斗容在二十立方米以上的挖掘设备，单斗装载量可达到四十吨左右，仅需数斗即可完成整车装载，相比普通公路自卸车，其承载能力是普通公路自卸车的五到六倍，可大幅减少作业面的车辆数量，降低矿山运输环节的调度难度与安全管理压力。同时该设备的制动系统采用多重冗余设计，包含行车制动、驻车制动、紧急制动三套独立的制动回路，在长距离下坡作业时，还可配合发动机缓速装置控制车速，避免制动片长时间摩擦过热导致制动失效的问题，完全适配矿山作业中长距离重载下坡的工况需求。
