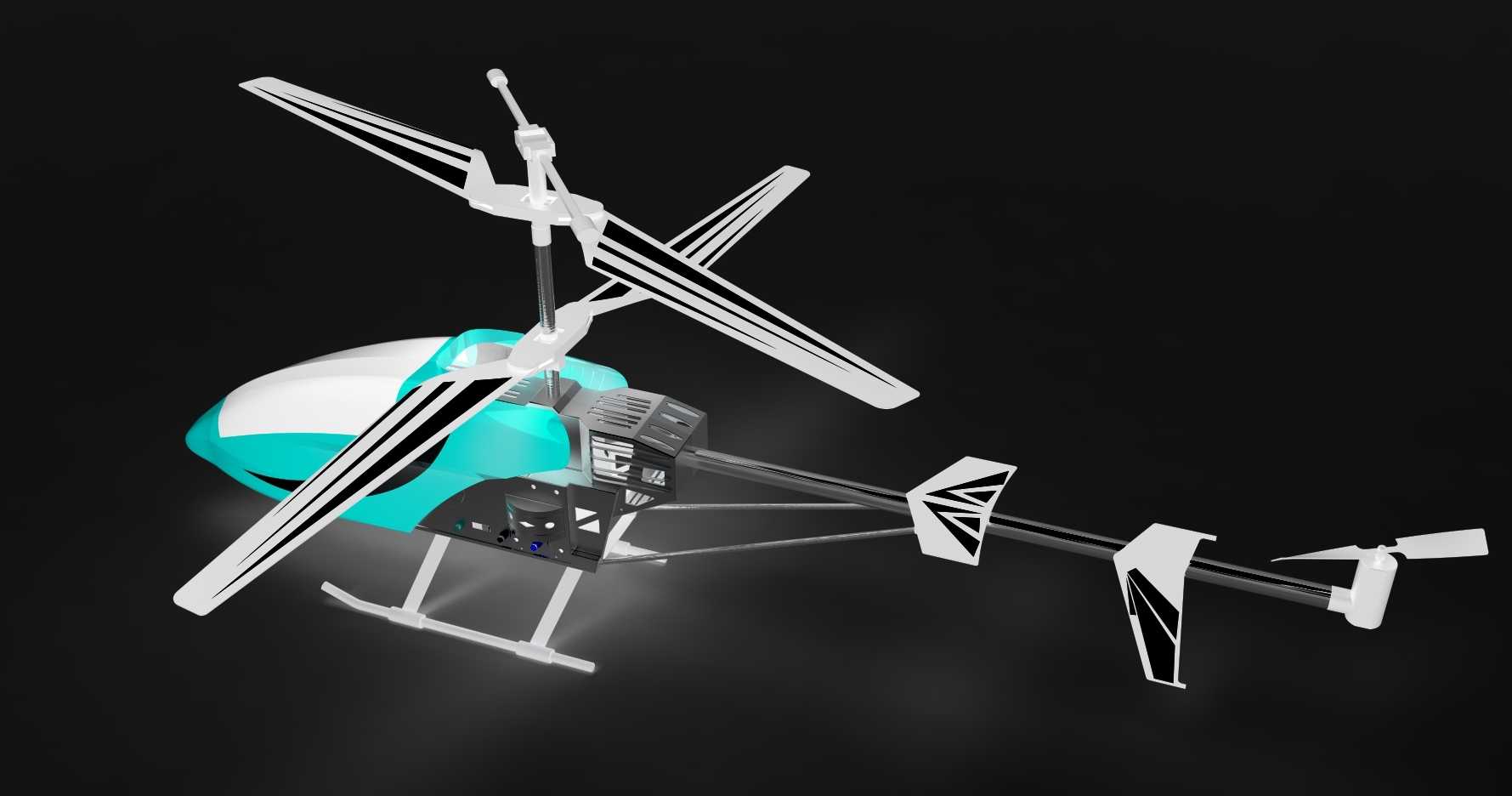

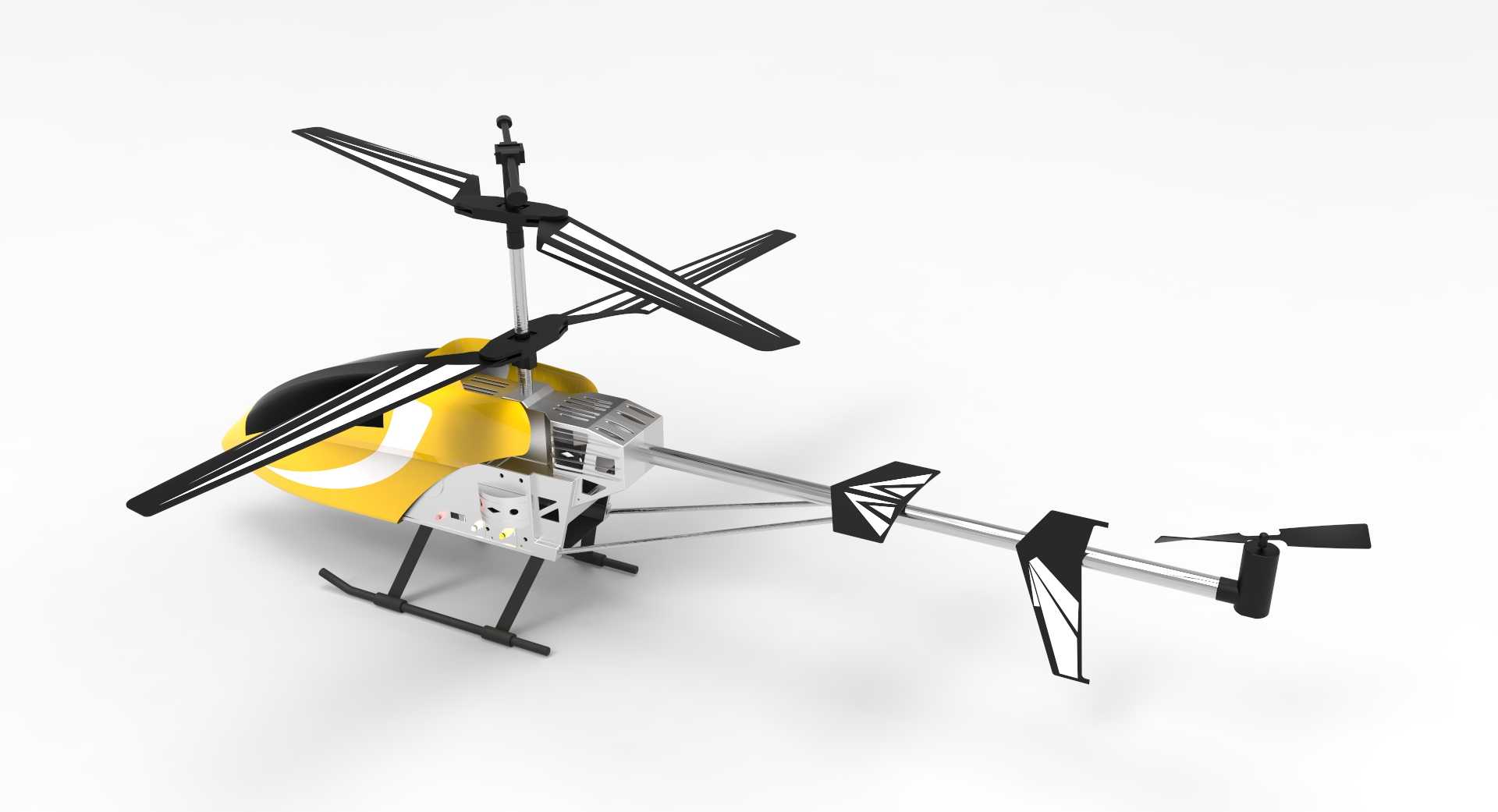

共轴双旋翼遥控玩具直升机结构设计

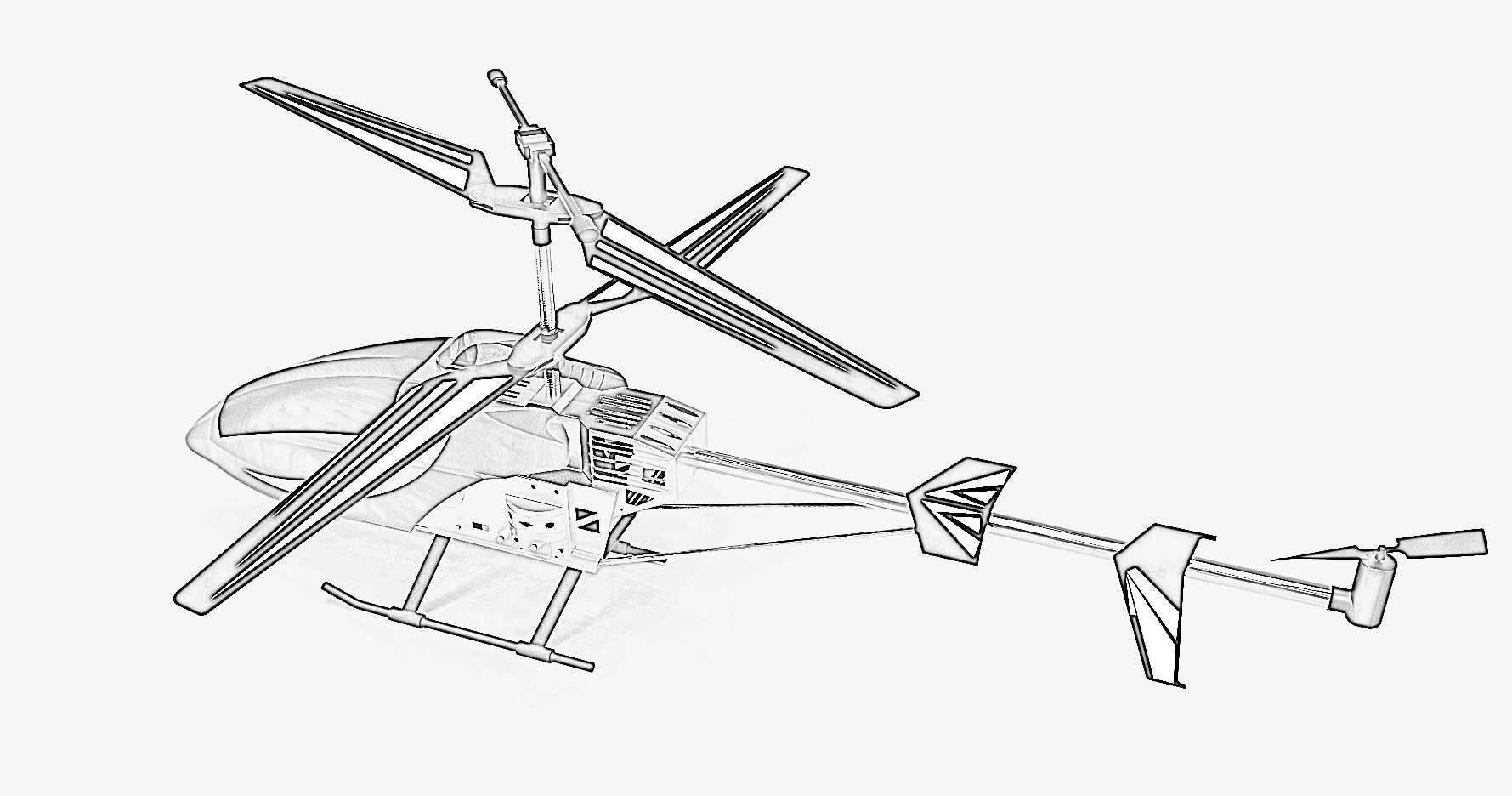

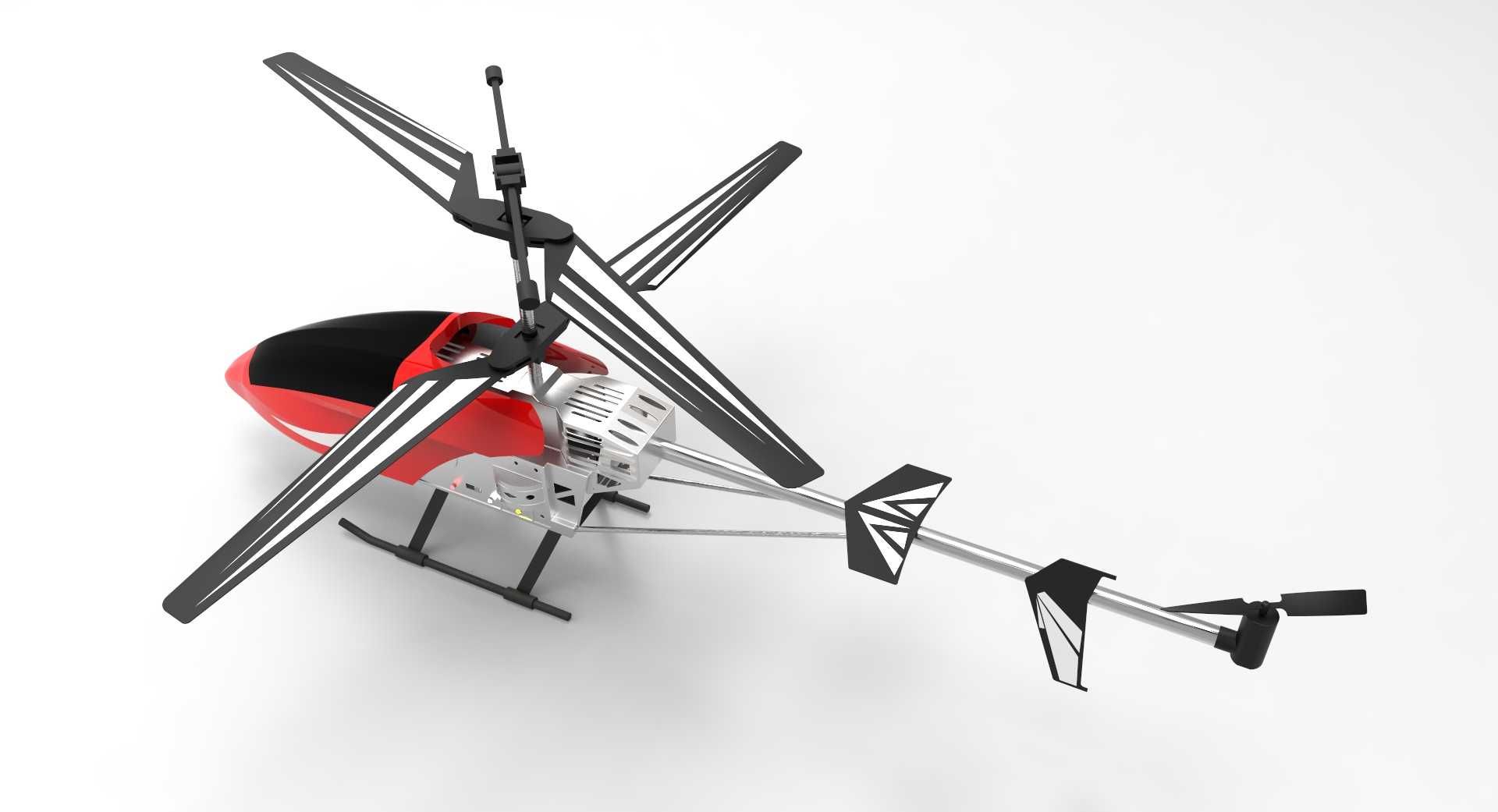

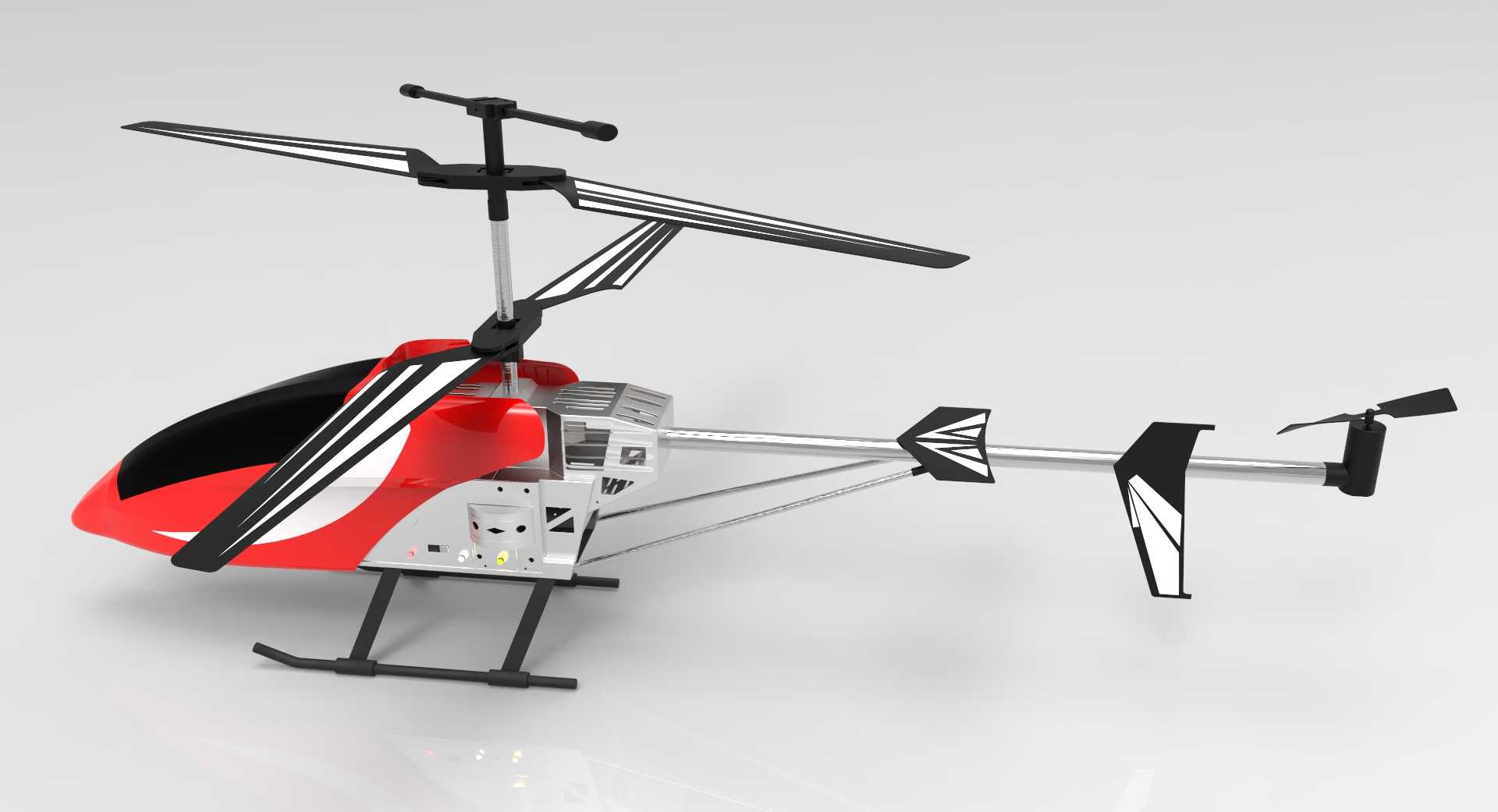

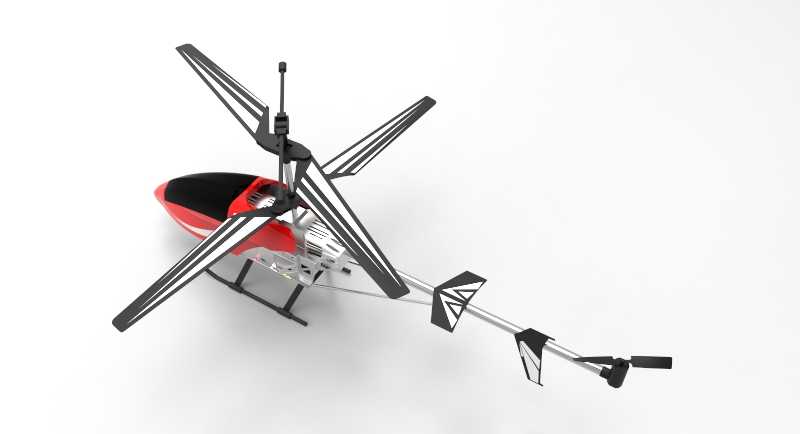

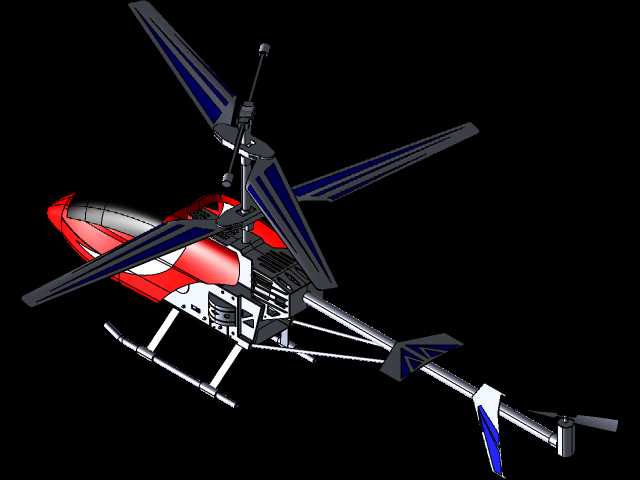

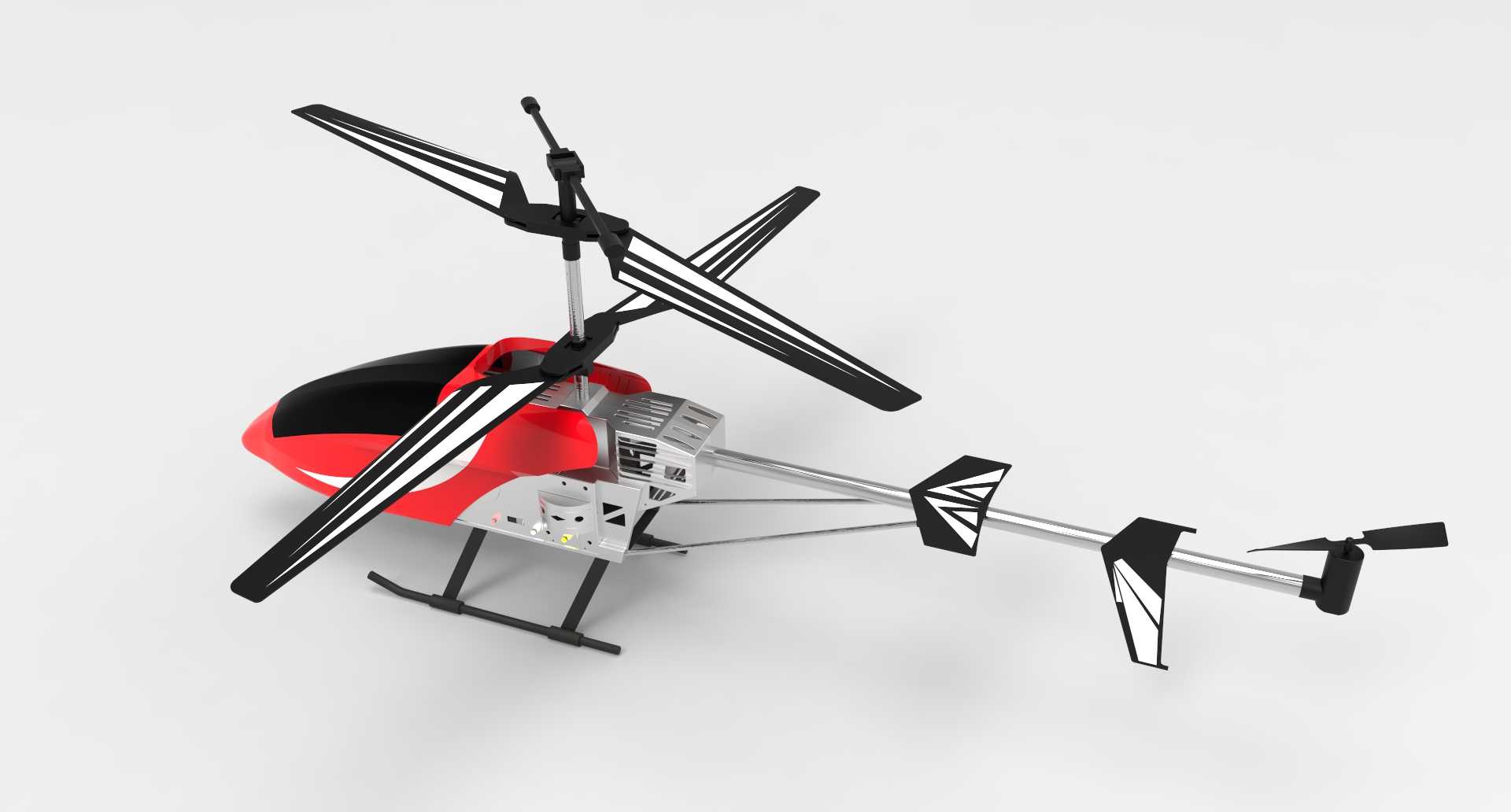

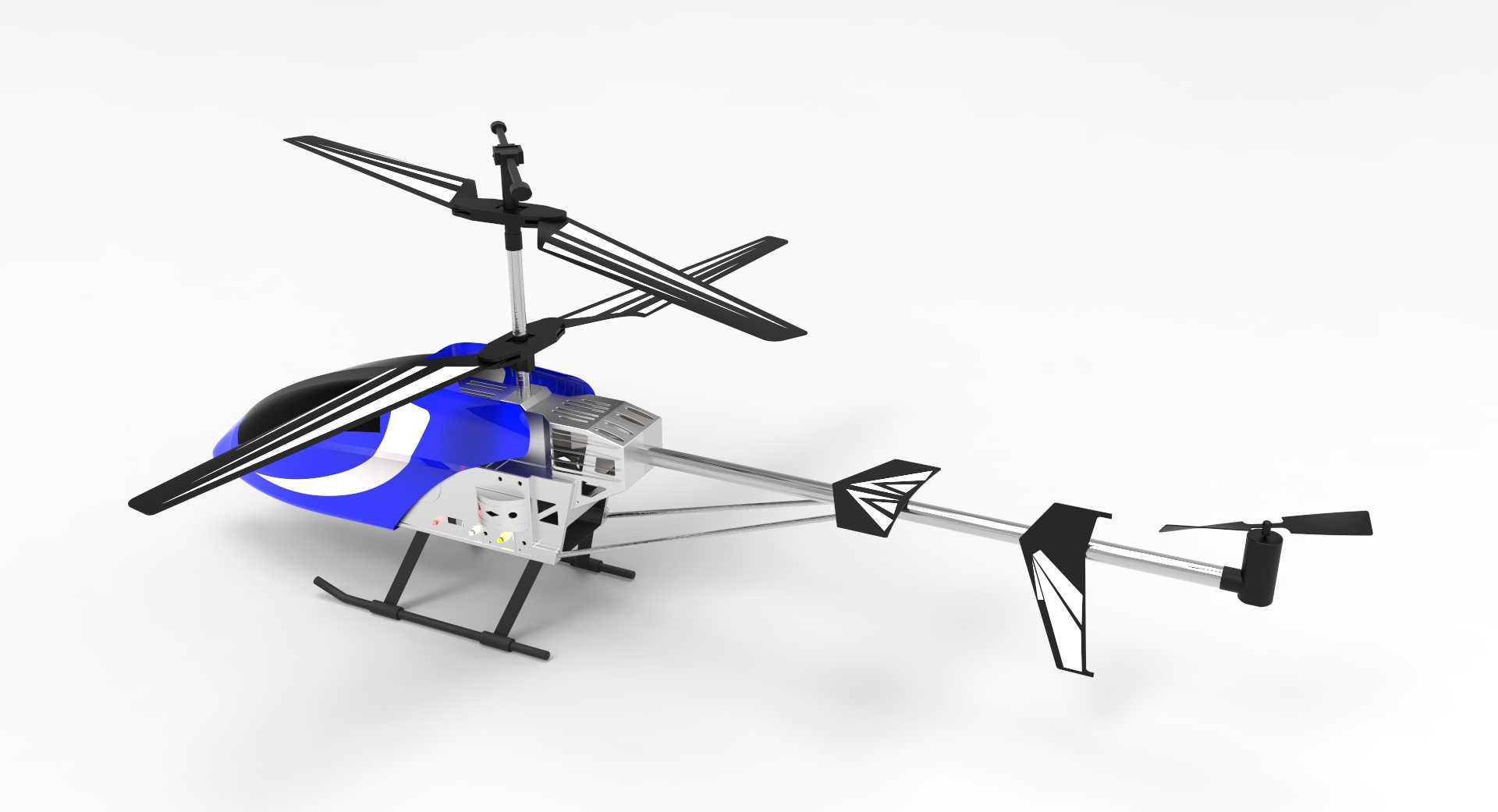

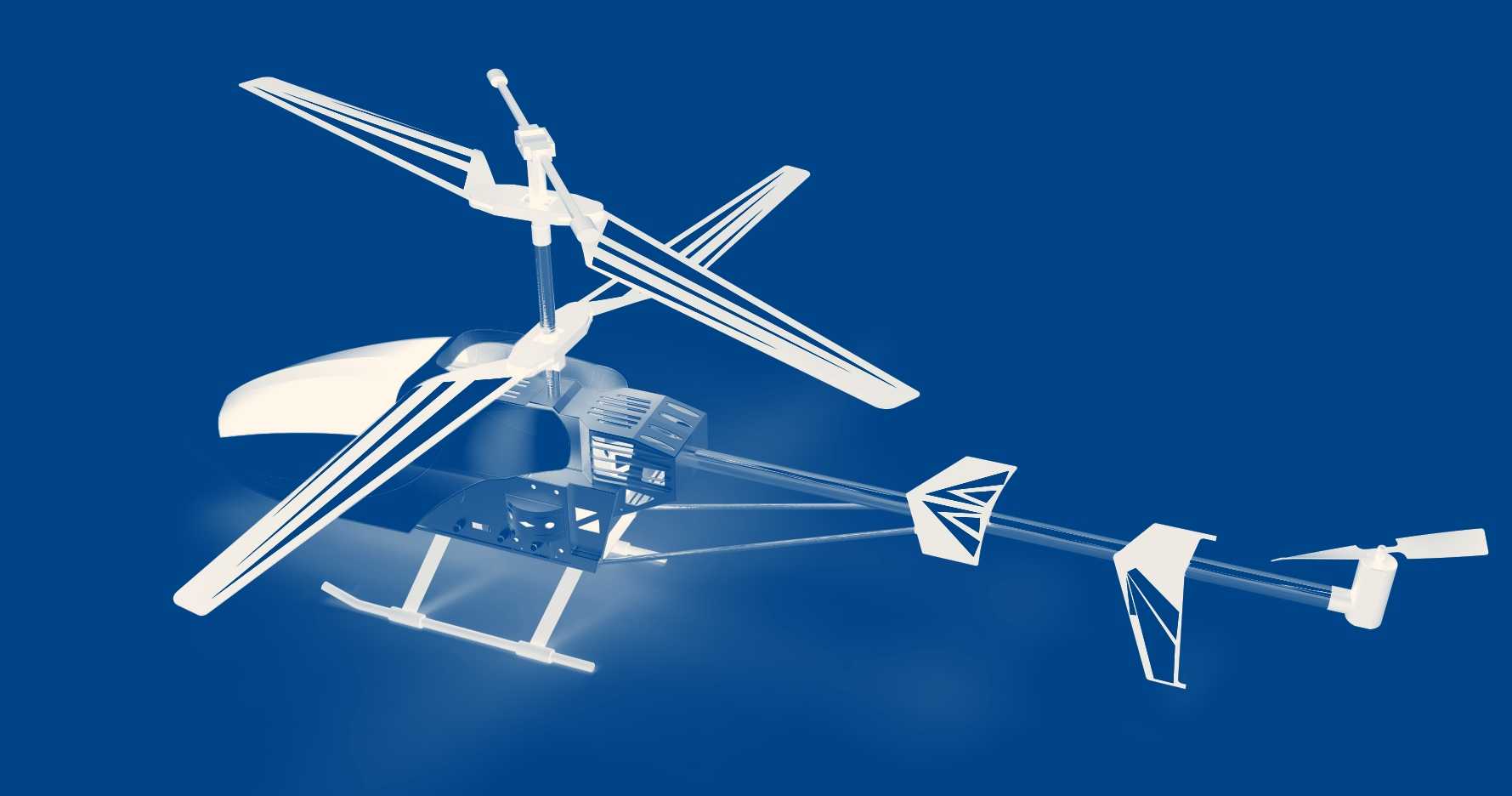

　　这款航模直升机的三维结构设计，核心围绕消费级玩具飞行器的低空稳定操控需求展开，在结构布局上沿用了共轴双旋翼加尾桨的成熟构型，整套结构的设计逻辑优先兼顾日常飞行的抗摔性与装配便捷性，适配室内外小范围飞行的使用场景。从实际应用场景来看，这类小型航模直升机主要面向青少年航模科普、休闲娱乐飞行场景，也可作为微型航拍载荷的搭载平台，在低风速环境下完成短距离的悬停、前后飞、转向等基础飞行动作，结构设计上充分考虑了新手操作时的碰撞容错率，外露的旋翼、尾撑杆等易损部件都做了结构冗余设计。

　　在功能特性层面，主旋翼采用上下两层反向旋转的共轴布局，抵消旋翼旋转产生的反扭矩，相比单旋翼带尾桨的同尺寸机型，共轴布局的悬停稳定性更优，不需要额外的尾桨扭矩补偿就能保持机身航向稳定，降低飞控系统的调校难度。主旋翼桨叶采用带翼型截面的薄壁结构，在保证桨叶结构刚度的同时尽可能降低旋转惯量，提升旋翼的操控响应速度，桨叶与旋翼夹的连接采用柔性铰接结构，当发生轻微碰撞时桨叶可产生小角度偏转卸力，避免桨根断裂或者传动齿轮崩齿。尾桨部分采用独立的尾撑杆延伸布局，尾桨的旋转平面与主旋翼旋转平面垂直，主要用于高速前飞时的航向微调以及抗侧风干扰，尾撑杆采用薄壁金属杆结构，在保证足够抗弯刚度的前提下降低尾部重量，优化整机的重心分布，让整机重心落在主旋翼轴的正下方，提升悬停时的姿态稳定性。

　　起落架采用滑橇式结构，两根弧形支撑腿从机身下部两侧延伸而出，落地时可通过自身的弹性变形吸收着陆冲击能量，不需要额外加装阻尼结构，结构简单可靠，日常起降时即使存在一定的垂直下落速度，也能通过支撑腿的形变缓冲冲击力，避免机身内部的电池、电路板等元器件受冲击损坏。机身部分采用流线型整流罩设计，机头位置的曲面造型既可以降低前飞时的空气阻力，也预留了电池、接收机、舵机等电子元器件的安装空间，机身中部的金属骨架作为核心承力结构，连接主旋翼传动座、尾撑杆固定座、起落架安装座三个主要受力点，将飞行过程中的旋翼拉力、着陆冲击力、尾桨作用力均匀分散到整个机身结构上，避免局部应力集中导致的结构断裂。

　　从设计思路来看，整套结构的建模过程优先遵循模块化拆分原则，将整机拆分为主旋翼组件、传动基座组件、机身整流罩、尾撑组件、尾桨组件、起落架组件六个独立模块，每个模块都预留了标准的安装接口，生产装配时可单独完成各模块的预装后再进行总装，提升装配效率，后期维护更换易损件时也不需要拆解整个机身，仅需更换对应故障模块即可。在尺寸边界设计上，主旋翼的旋转直径控制在350毫米以内，尾桨距离主旋翼轴的长度为280毫米，整机高度控制在180毫米，整体尺寸适配常规的室内飞行空间，不会因为旋翼尺寸过大导致室内飞行时容易碰撞障碍物；各部件的安装间隙都做了明确的公差预留，旋翼旋转时与机身、尾撑的最小安全间隙控制在15毫米以上，避免飞行过程中旋翼与其他部件产生剐蹭，同时传动齿轮的啮合间隙控制在0.1到0.2毫米之间，既保证传动效率，也避免齿轮过紧导致的运转卡滞或者磨损过快。

　　在结构细节处理上，所有的棱角位置都做了圆角过渡，既降低飞行过程中的气动阻力，也避免尖锐边角在使用过程中造成划伤；机身表面的装饰纹路与结构加强筋做了一体化设计，在不额外增加机身重量的前提下提升整流罩的结构刚度，避免薄壳结构在受力时产生凹陷变形。旋翼头位置的平衡杆结构与上旋翼联动，可在飞行过程中自动修正旋翼的锥体角度，当机身出现小幅倾斜时，平衡杆在离心力作用下带动旋翼周期变距，自动回正机身姿态，进一步降低操控难度，适配新手的操作习惯。整套结构的重量分配经过反复调校，整机起飞重量控制在150克以内，配合主旋翼的转速区间，可实现每分钟8米的垂直爬升率，以及每秒3米的前飞速度，满足休闲飞行的性能需求，同时较低的整机重量也让碰撞时的冲击能量更小，进一步提升结构的抗损能力。
