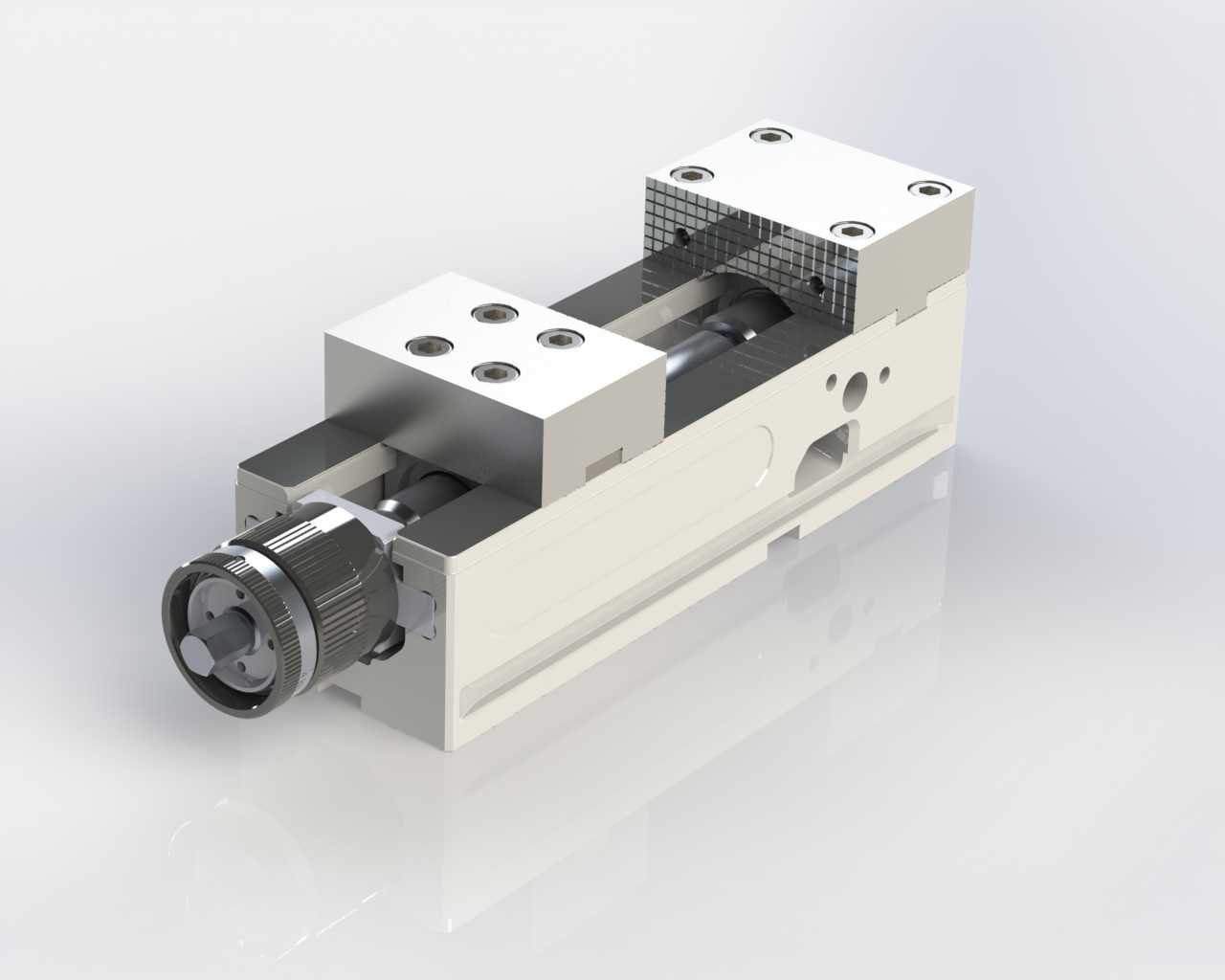

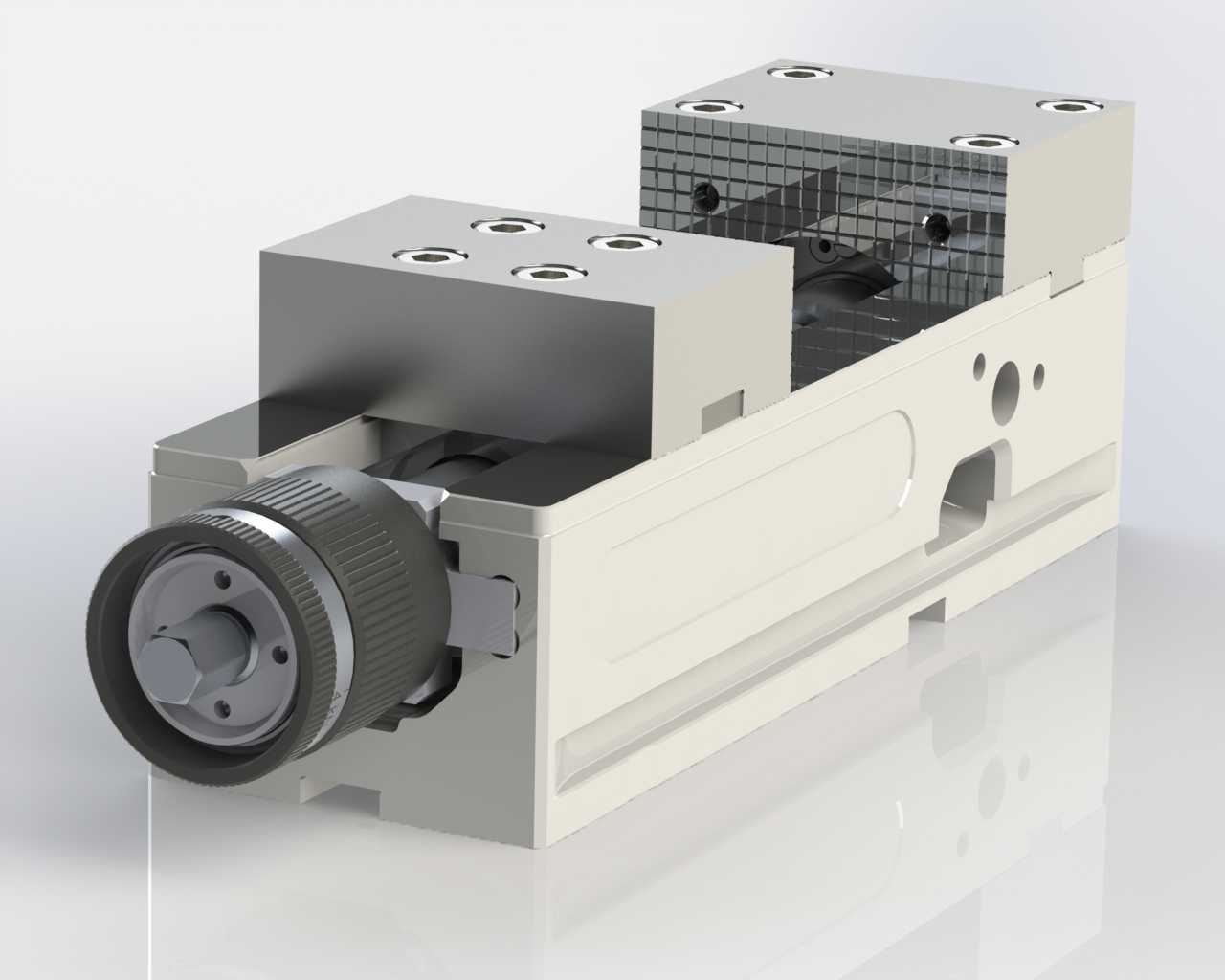

高夹持力30kN精密气动夹爪结构

这款30kN夹持力的夹爪是面向精密机加工场景打造的核心工装部件，主要应用于数控加工中心、自动化上下料生产线、精密检测工位的工件装夹环节，能够在铣削、钻削、轻量磨削等加工工序中提供稳定可靠的工件夹持力，避免加工过程中工件出现位移、振颤问题，保障加工精度与成品一致性。在实际生产场景中，这类高夹持力夹爪既可以搭配多轴工业机器人完成自动化产线的工件抓取、转序、定位装夹动作，也可以直接安装在机床工作台面上作为固定式精密夹具使用，适配黑色金属、硬质合金、高强度工程塑料等多种材质的工件装夹需求，尤其适合对夹持稳定性要求较高的批量零部件加工场景。

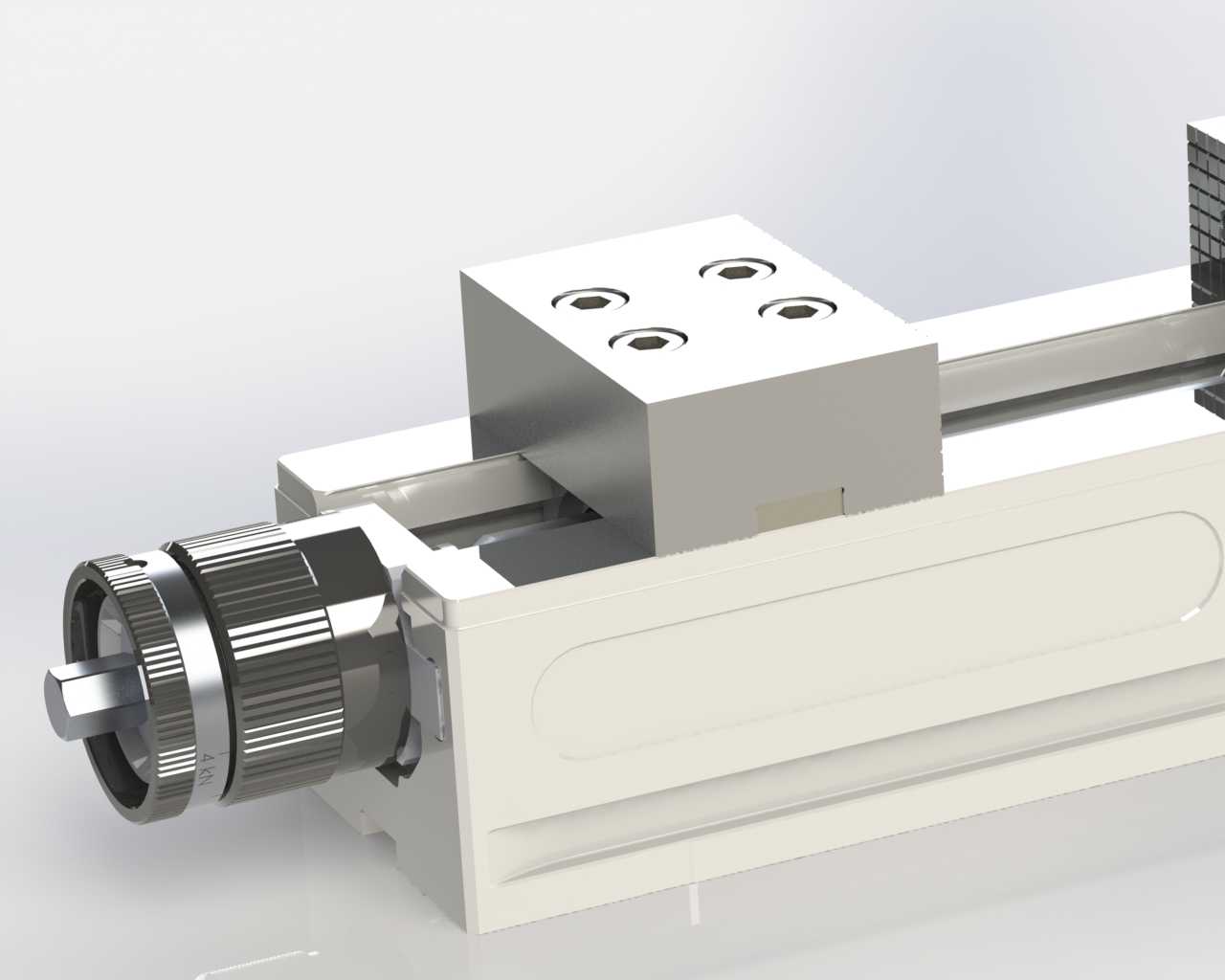

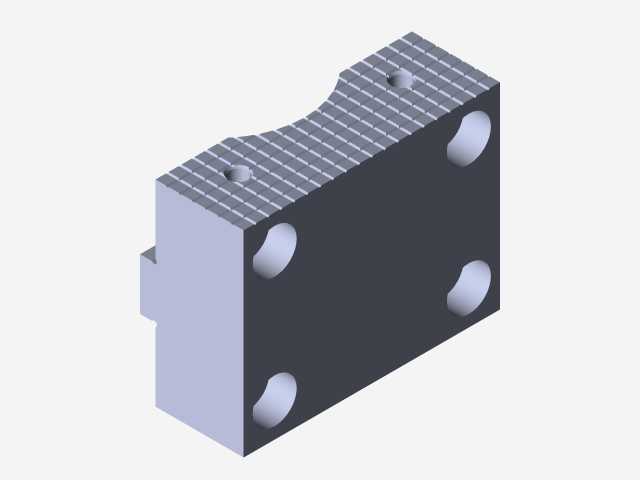

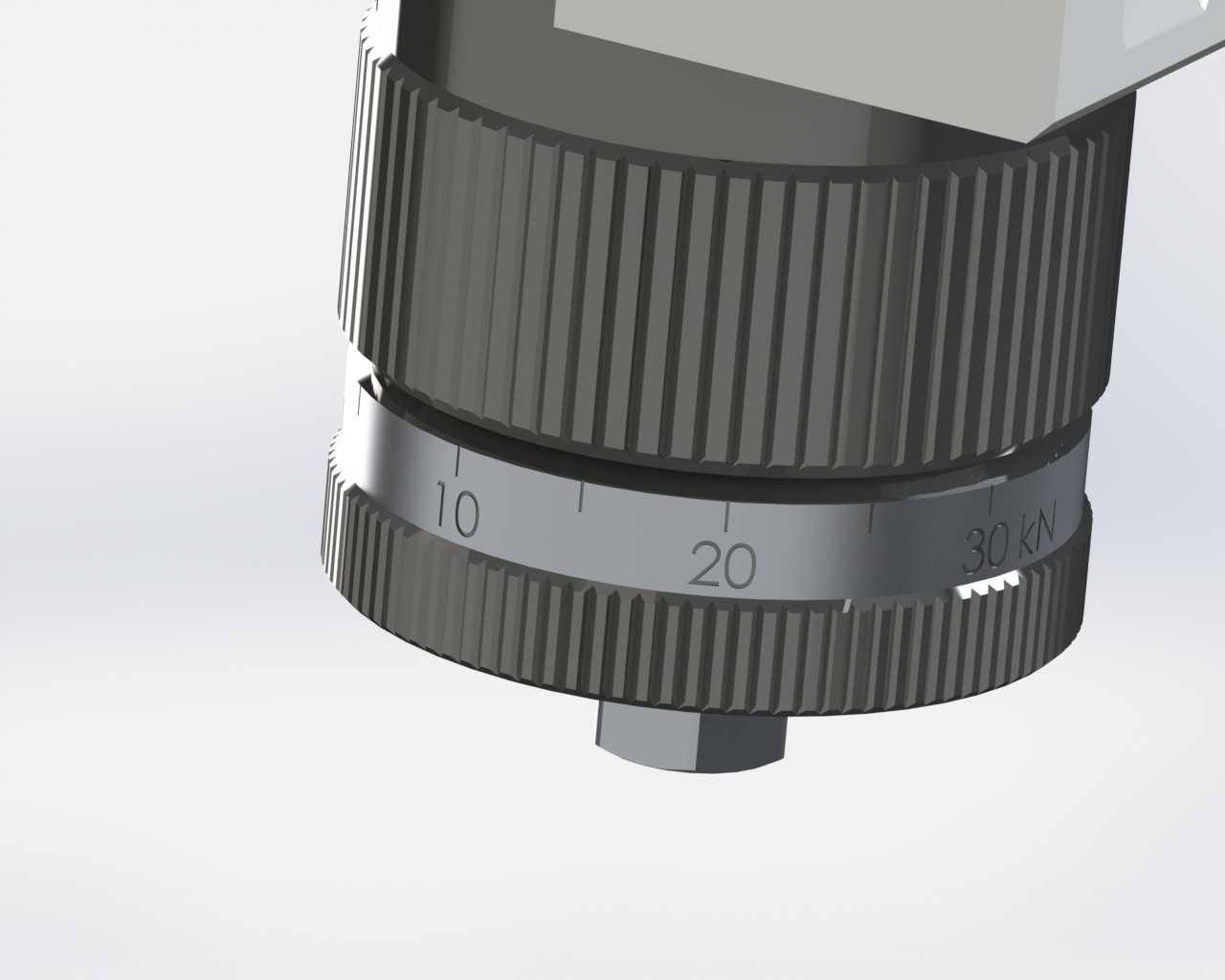

从功能特性来看，该夹爪采用对称式双夹块驱动结构，夹持力输出均匀稳定，30kN的额定夹持力能够覆盖绝大多数中小型结构件的装夹需求，夹块行程设计兼顾了不同尺寸工件的适配范围，无需频繁更换夹爪基座即可完成一定尺寸区间内的工件装夹切换。夹爪本体集成了驱动与导向结构，驱动端采用可微调的旋钮式调节结构，操作人员可以根据工件材质、加工受力情况灵活调整夹持力大小，避免加持力过大造成薄壁工件变形，或是加持力不足导致加工过程中工件飞脱。导向部分采用高精度矩形导轨配合，夹块移动过程中无偏摆、无卡滞，重复定位精度能够满足精密加工的装夹公差要求，夹块安装面预留了标准的螺纹安装孔，可根据工件外形定制专属钳口，进一步提升装夹贴合度与夹持可靠性。

在设计思路上，这款夹爪采用模块化集成设计，将驱动单元、传动单元、导向单元、夹持单元全部集成在一体式本体结构内，大幅缩减了夹爪的整体外形尺寸，本体侧面与底面均预留了标准安装定位孔，既可以底面安装固定在工作台T型槽上，也可以侧面安装搭配翻转机构实现多面加工装夹。夹爪的安装边界经过优化，整体宽度与长度尺寸适配常见的小型加工中心工作台行程，安装后不会占用过多工作台空间，能够留出足够的刀具走刀与排屑空间，本体上预留的气路接口与安装孔位采用标准化尺寸，可直接对接工厂现有气动系统，无需额外定制转接配件即可快速完成部署。夹爪外露的运动部件均做了防护设计，能够阻挡加工过程中的切屑、切削液进入夹爪内部传动结构，延长设备维护周期，降低生产现场的工装维护成本。
