盘式制动器钣金夹持工装结构设计

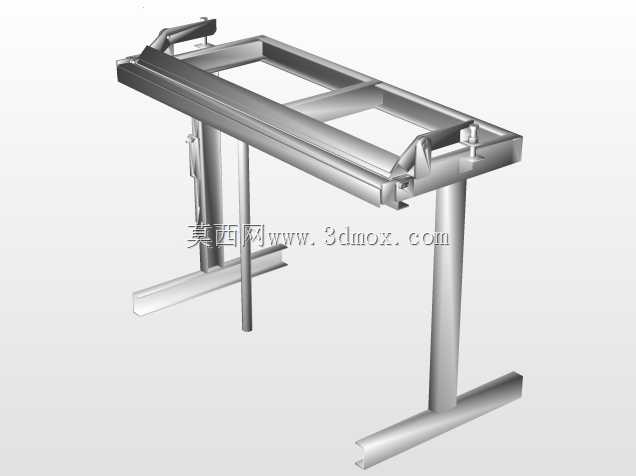

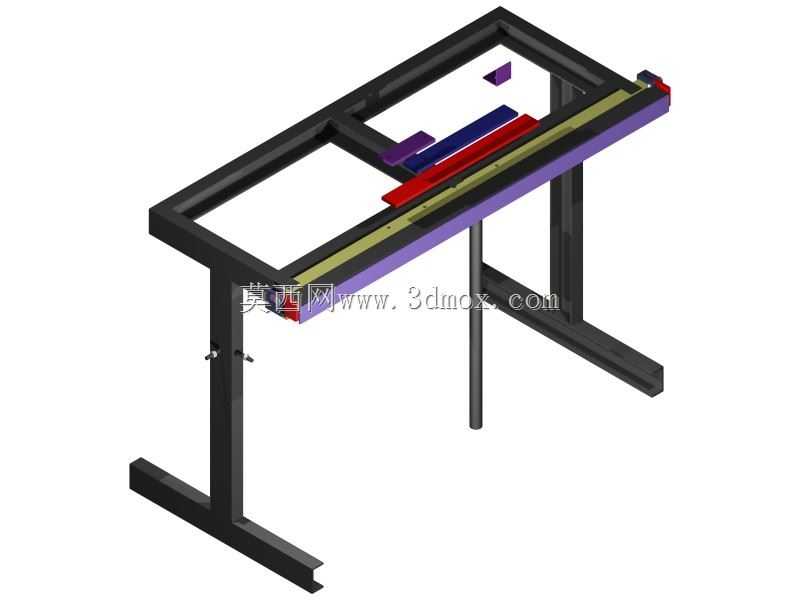

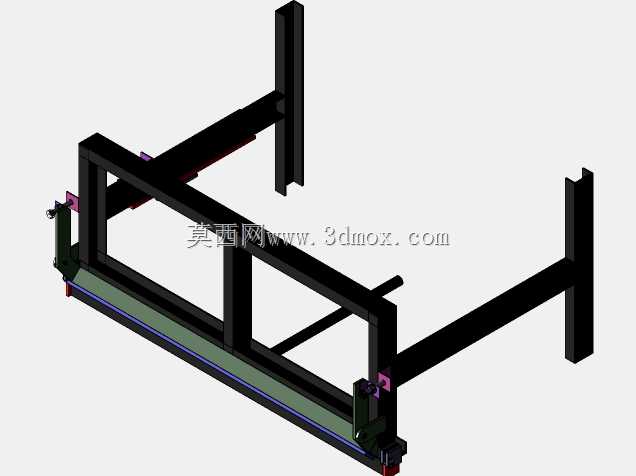

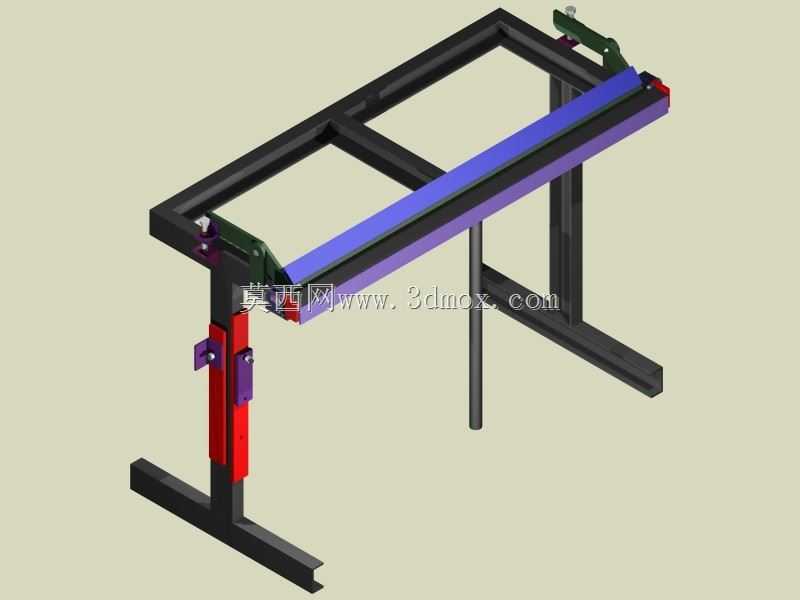

该盘式制动器钣金夹是面向小型机加车间、钣金加工工位以及盘式制动器装配检修场景设计的专用夹持工装，主要承担盘式制动器钣金类零部件加工、装配过程中的定位夹持功能，同时可适配工作台钣金构件制作时的工件固定需求，解决薄板类金属部件加工时易移位、夹持易变形的痛点。在实际生产场景中，这类夹具常搭配1545型工作台使用，可完成抽屉类钣金构件、制动器外围钣金护板、薄金属板件的折弯辅助、钻孔定位、焊接夹持等多工序作业，无需频繁更换夹持工具，大幅提升工位作业的连贯性。从功能特性来看，该夹具采用双侧对称夹臂结构，夹合接触面设置长条形压合条，可与长条形钣金件的边缘完全贴合，夹持力均匀分布在工件接触面上，避免单点夹持造成的薄板凹陷、变形问题；夹臂配备快速锁紧手柄，可实现夹距的快速调节与锁紧，适配不同厚度的金属板材夹持需求，操作时无需额外工具即可完成工件的装夹与拆卸，单人即可完成全部操作。支撑部分采用立式可调支腿结构，支腿上设置多档位调节孔位，可根据作业人员的操作习惯、工件的加工高度需求调整夹持工作面的高度，支腿底部采用T型落地支撑脚，可直接固定在工作台面或地面上，夹持作业时整体结构无晃动、无偏移，稳定性足以应对常规钣金加工的切削力、焊接应力。设计思路上，整体框架采用标准矩形钢管拼接成型，结构简单易加工，生产制造成本低，所有连接部位采用螺栓紧固的可拆卸结构，易损部件可单独更换，后期维护成本极低；夹头部分采用模块化设计，可根据不同的工件外形更换对应形状的压头，拓展夹持适用范围，除盘式制动器相关钣金件外，也可适配其他规则形状的长条形金属构件夹持作业。安装边界方面，该夹具整体占地尺寸适配常规小型加工工位的摆放需求，底部支撑脚的安装孔位间距符合通用工作台的T型槽间距标准，无需对现有工作台进行改造即可直接安装固定，夹持工作面的最大开合距离可覆盖常规盘式制动器钣金件的宽度范围，垂直方向的调节行程可满足不同高度工件的夹持需求，整体结构无外凸尖锐部件，作业时不会对操作人员造成磕碰风险，符合车间作业的安全规范要求。
