方形铸件铣削加工专用工装夹具

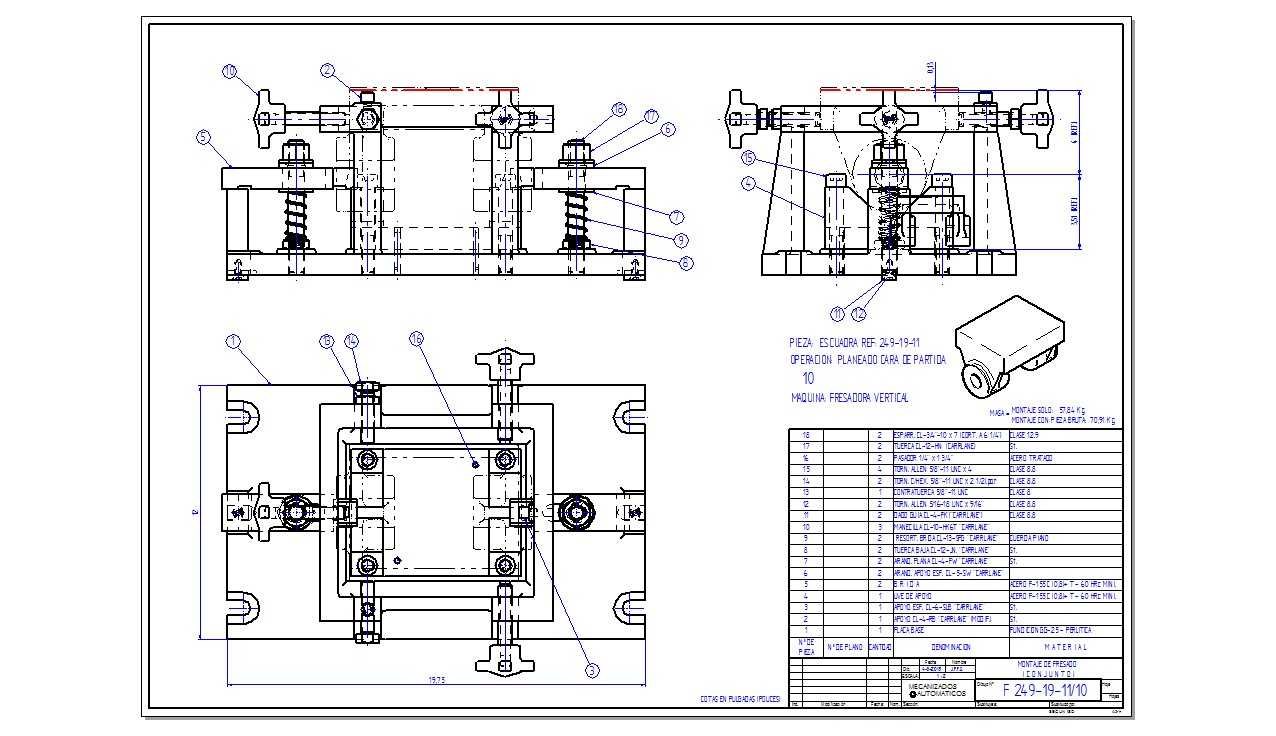

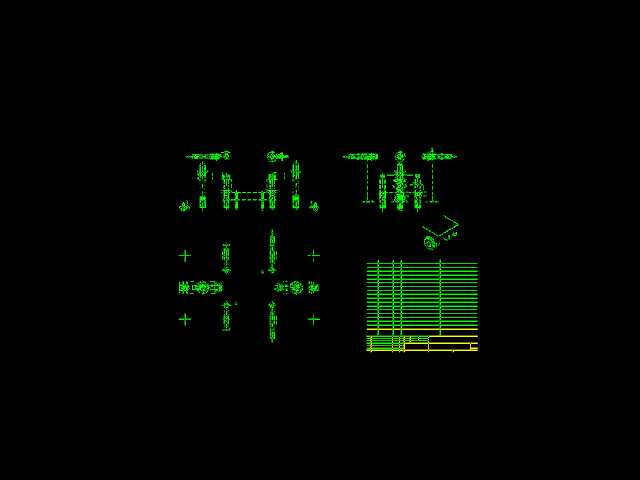

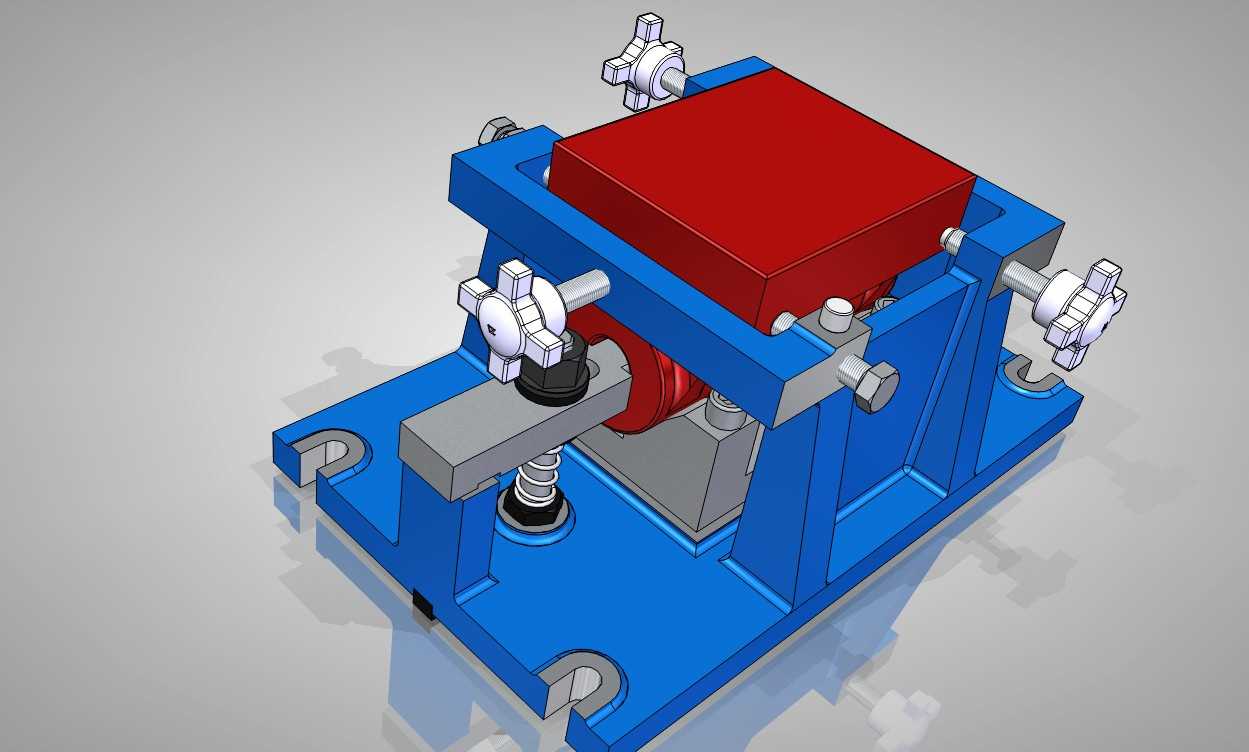

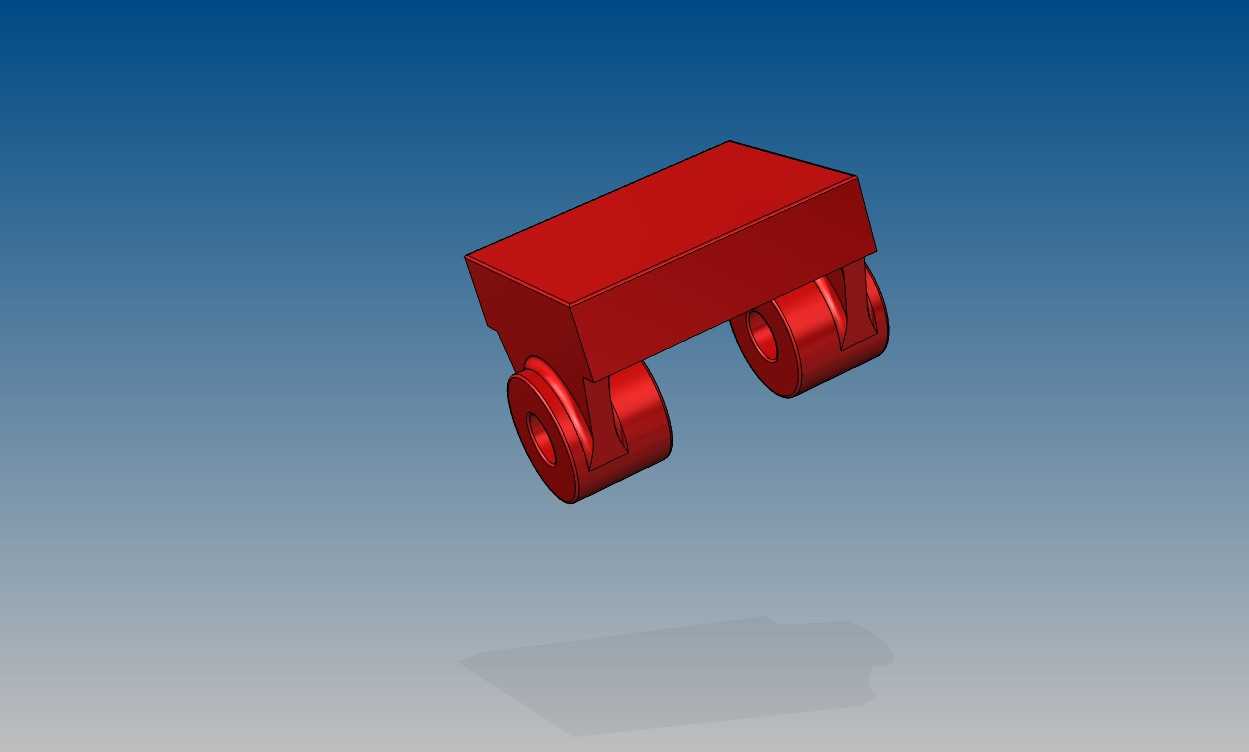

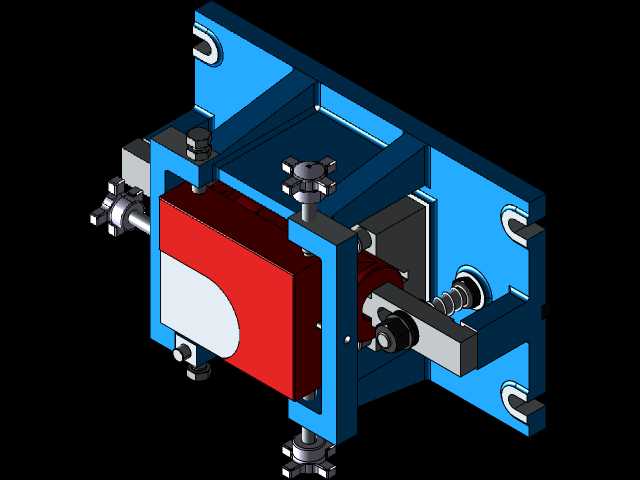

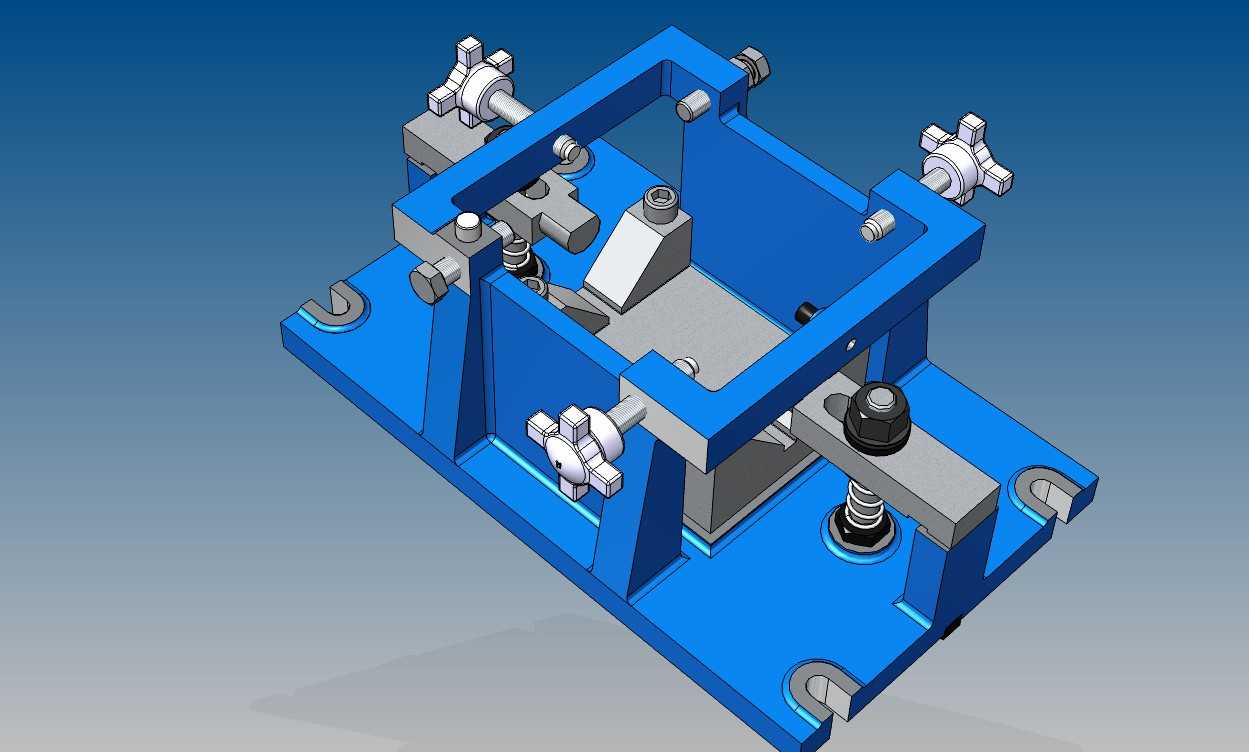

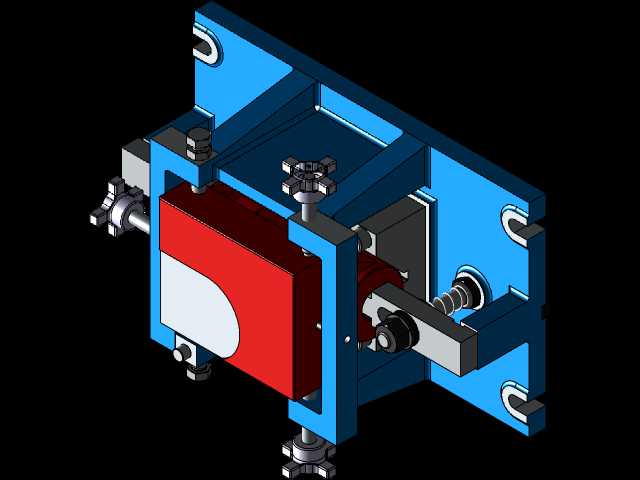

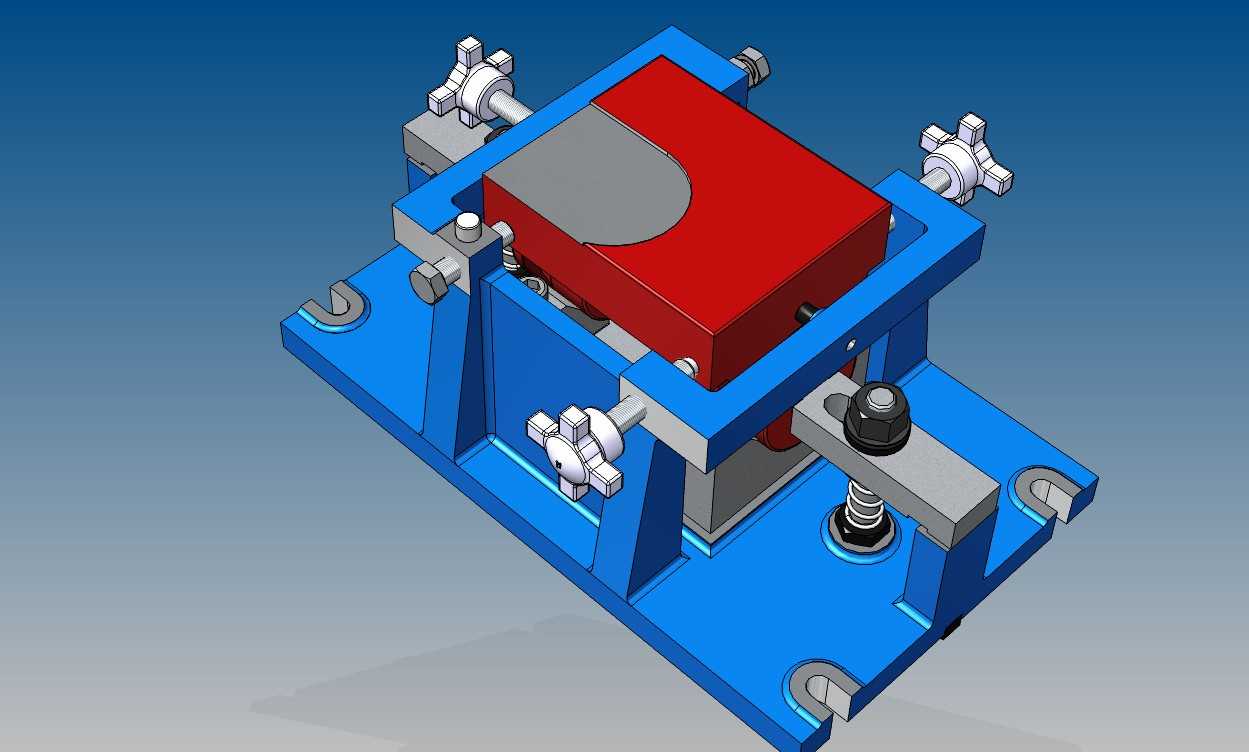

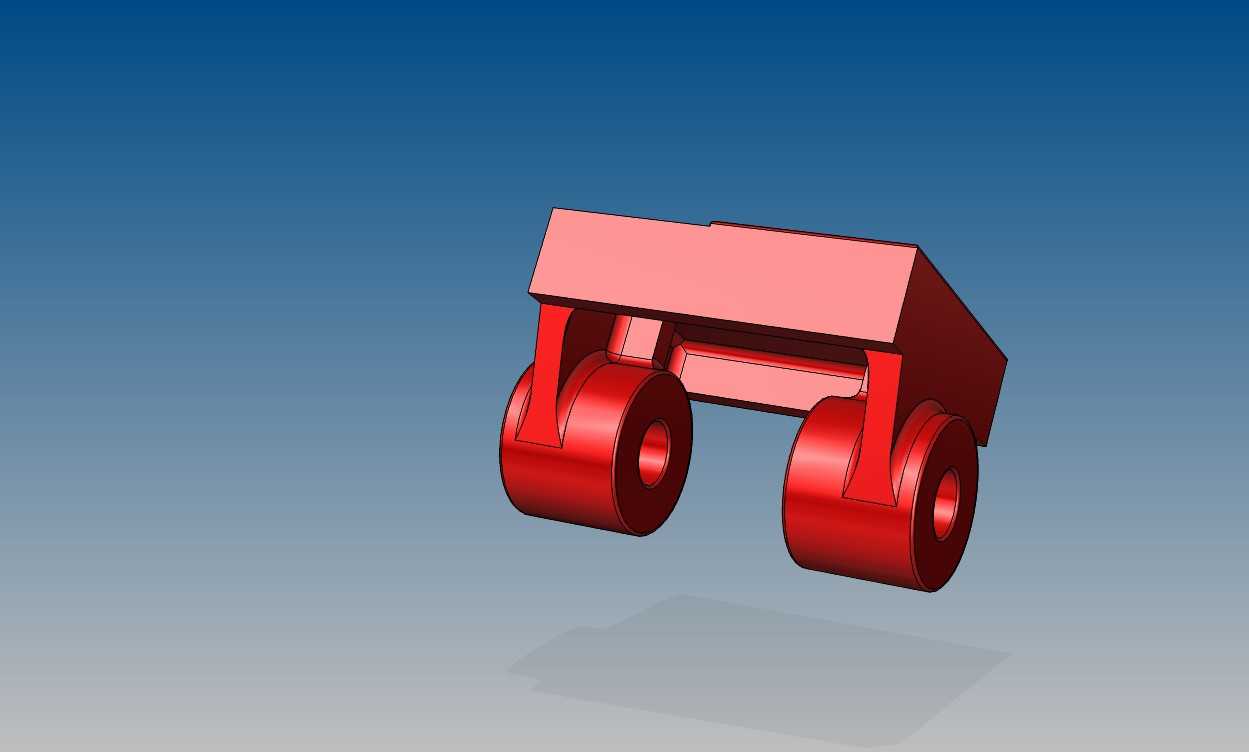

该夹具主要应用于普通立式铣床、数控铣削加工中心的机加工生产场景，针对方形铸造毛坯件的平面、侧边槽、安装孔等铣削工序设计，解决方形铸件毛坯外形公差大、装夹定位难、加工过程易位移的生产痛点，可适配中小批量铸件的铣削加工需求，在通用机加工车间、铸件精加工工段均可直接部署使用。夹具整体采用卧式基座搭配多向可调定位夹紧的结构设计，底部为带安装槽的铸铁基座，可通过T型螺栓直接固定在铣床工作台面上，安装槽采用长圆孔设计，可适配不同规格工作台的T型槽间距，安装边界可覆盖常规中小型铣床的工作台装夹范围，无需额外制作过渡转接板。在功能设计上，夹具设置了多组可调定位与夹紧组件：底部设置带弹簧支撑的辅助承托结构，可抵消铸件毛坯底面的铸造凹凸差，保证工件放置平稳；四个侧向设置带手轮的螺旋夹紧机构，可根据方形铸件的实际外形尺寸调整夹紧行程，适配一定尺寸范围内的不同规格方形铸件，手轮操作无需额外辅助工具，工人可快速完成装夹锁紧；侧向还设置了可微调的定位挡块，可根据加工基准要求调整定位位置，保证每批次工件的加工基准统一，减少重复对刀的辅助时间。设计过程中充分考虑了铸件铣削的受力特性，夹紧点均对应工件的刚性支撑位置，避免装夹力过大导致铸件变形，同时夹紧组件的布置避开了铣刀的走刀路径，加工过程中不会出现刀具与夹具的干涉问题，可一次装夹完成工件多个面的铣削加工，减少重复装夹带来的定位误差。夹具的外露操作部件均做了防滑与安全防护设计，手轮边缘做滚花处理，操作时不易打滑，夹紧螺杆处设置防尘结构，可阻挡铣削过程中的铁屑进入螺纹配合面，延长夹具的使用寿命，日常维护仅需定期清理铁屑、加注润滑脂即可，维护成本极低。
