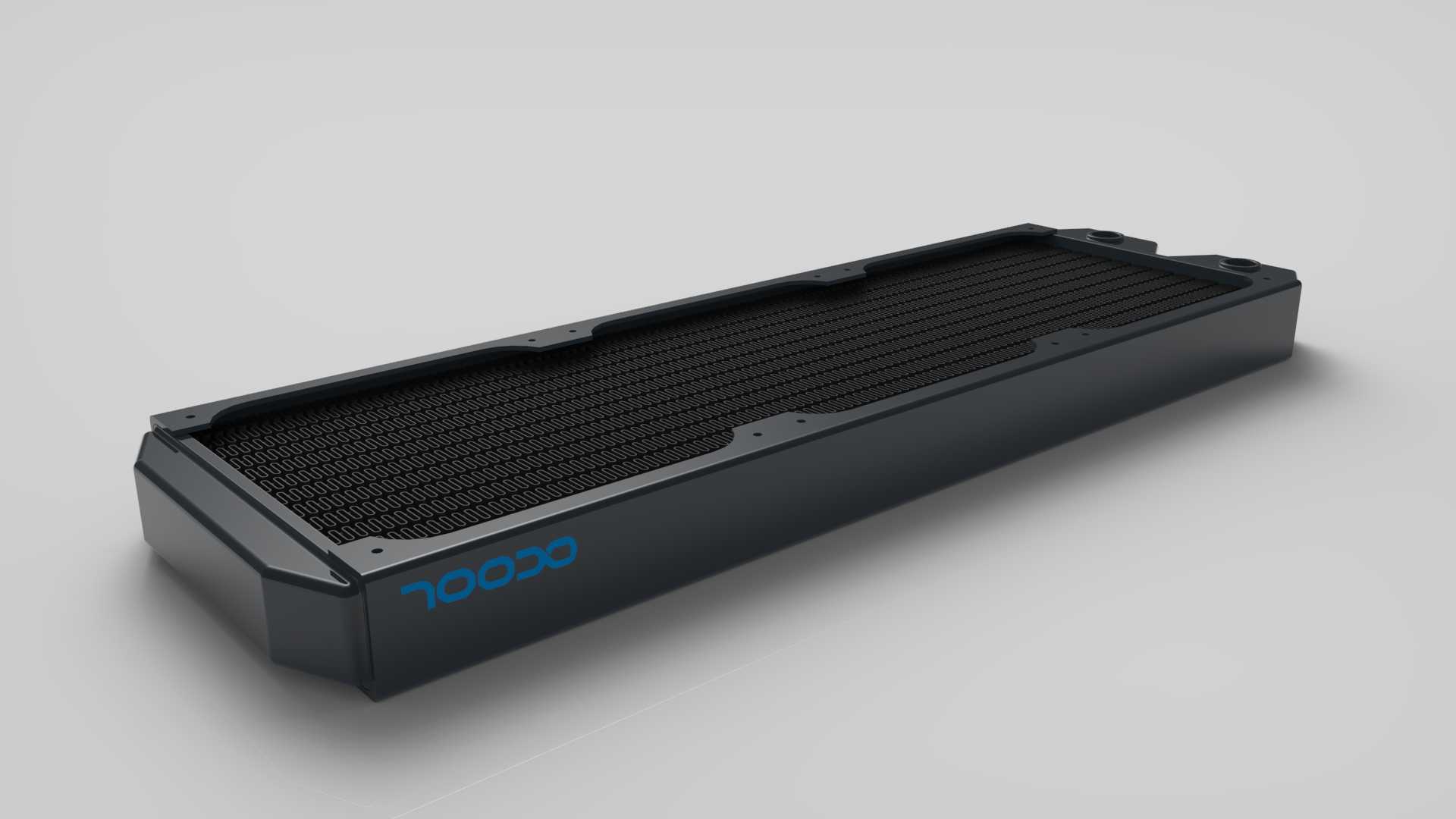

Alphacool360规格电脑水冷排结构设计

这款水冷排是PC分体式水冷散热系统的核心换热部件，主要应用于高端DIY台式电脑、超频工作站、小型服务器等对散热效能有严苛要求的场景，承担着将循环冷却液携带的硬件热量快速传导至空气的关键作用，是保障CPU、显卡等高发热硬件稳定运行的核心换热组件。在实际使用中，它需要搭配对应规格的120mm散热风扇、水冷头、水泵、管路组成完整的液冷回路，相比传统风冷散热具备更高的热交换效率、更低的运行噪音以及更灵活的机箱内部布局适配性。产品在功能设计上围绕高效换热做了针对性优化，核心换热区域采用密集铜质散热鳍片搭配多根纯铜导热管的结构，每英寸鳍片密度经过精准调校，既保证足够的换热接触面积，又不会过度增加风阻导致风扇负载提升；两侧的水室采用密封式结构设计，预留标准G1/4螺纹接口，能够兼容市面上绝大多数标准水冷接头，满足不同走管布局的连接需求。设计过程中充分考虑了实际装机的适配边界，整体长宽高尺寸控制在397x124x29.5mm，能够适配标准360规格的冷排位机箱，安装孔位采用通用的m3螺纹规格，护罩高度仅6mm，不会与机箱风扇位、内存马甲、主板供电散热片产生安装干涉，兼顾了大机箱的直装需求和部分紧凑型机箱的空间适配要求。外壳采用高强度工程材质做了切角加固处理，边角做了钝化防护，既提升了整体结构强度，避免安装过程中磕碰变形损伤内部鳍片，也能在长期使用中抵御氧化腐蚀，延长产品使用寿命；侧面的品牌标识区域做了平整化处理，不会额外增加产品厚度，也方便用户根据自身装机风格做个性化外观改造。在换热逻辑设计上，内部铜管采用错列排布方式，让冷却液在水室内部能够均匀流经每一根导热管，充分与鳍片进行热交换，避免出现换热死角导致整体散热效能下降；鳍片与铜管之间采用紧密胀接工艺，最大限度降低接触热阻，保证热量能够快速从铜管传导至整片鳍片区域，配合高速风流将热量快速带出机箱内部。
